При работе с инженерной сетью вы можете моделировать с высокой реалистичностью объекты сетей, используя терминалы на устройствах или объекты соединений. Объекты, местоположение которых известно, или точки подключения, через которые поступают и выводятся ресурсы, такие как электричество и вода. Инженерная сеть позволяет дополнительно моделировать эти порты с терминалами.
Каждое устройство в поле может быть физически подключено к одной или нескольким линиям. Когда эти точки подключения явно моделируются в ГИС, мы называем их терминалами. Инженерная сеть может моделировать несколько отдельных подключений к устройству или объекту соединения с помощью терминалов. Они могут быть, например, в форме вводов на трансформаторе, входов/выходов регулятора или портов на коллекторе. Терминалы являются дополнительной конфигурацией для устройств и объектов соединений и требуются только для того, чтобы объект действовал как контроллер подсети.

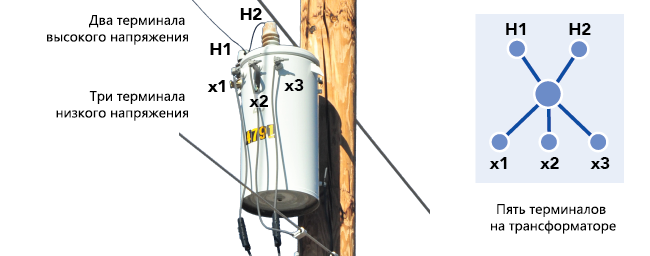

Например, электрораспределяющий трансформатор (показан выше) имеет пять вводов (точек подключения), два на верхней стороне, с именами H1 и H2, и три на нижней стороне, с именами x1, x2 и x3. Есть два способа смоделировать этот трансформатор: в виде простой конфигурации с двумя терминалами или в виде детальной конфигурации с пятью терминалами. Конфигурация с 5-ю терминалами более точно описывает вводы физического трансформатора и подходит в случаях, когда вам нужно достичь максимально точных результатов анализа.
Когда использовать терминалы
Терминалы требуются только на устройствах и объектах соединений, которые могут действовать как контроллеры подсети. Например, в электрической системе подсеть обычно начинается на терминале со стороны линии автоматического выключателя подстанции. Некоторые аналитические модели, такие как анализ падения электрического напряжения или гидравлические модели, могут выиграть от использования модели, которая включает устройства с терминалами, поскольку это позволяет однозначно моделировать как внешнюю, так и внутреннюю связь устройства.
Не для всех объектов требуется определение терминалов. Если элемент может быть подключен к нескольким элементам и каждое соединение равноценно и взаимозаменяемо, например, две стороны переключателя или клапана, то определять терминалы не нужно.
Ситуации, когда необходимо указывать терминалы, представлены ниже:
- Объекты, которые будут служить в качестве контроллера подсети
- Объекты с тремя или более физическими точками подключения, которые вам нужно смоделировать
- Объекты с двумя точками подключения, которые существенно отличаются, например, порт высокой и низкой стороны на устройстве трансформатора
- Объекты с соединениями, которые допускают поток только в одном направлении, например, обратные клапаны в системе водоснабжения или сетевые защитные устройства в электрической системе
Связность
Терминалы не являются объектами и не отображаются на карте. Они существуют как логические места подключения на устройстве или соединительном объекте, которые позволяют вам контролировать, как другие объекты могут соединяться, и корректные пути, по которым может проходить сетевой товар.
Вы можете использовать панель Изменение подключений терминала или чип замыкания, чтобы установить подключение терминала между объектом линии и терминалом на объекте устройства. Панель Изменить подключения терминала также используется для отображения существующих подключений терминала для выбранного линейного объекта, изменения терминала, к которому подключена линия, или отключения линии от терминала устройства. Это обновляет значения для атрибутов From device terminal и To device terminal в классах линий. При работе с объектами соединений и ребер используйте панель Изменить связи, чтобы установить или изменить подключение терминала между объектом устройства или объектом ребром и терминалом на объекте соединении через соединение связности. Связность терминала обеспечивается сетевыми правилами.
Примечание:
Атрибуты From device terminal и To device terminal относятся к устройству в первой и последней вершине линии соответственно и не связаны с направлением потока ресурсов по сети. Например, в электрической системе вы подключаете клемму на стороне высокого напряжения распределительного трансформатора к линии со средним напряжением, а клемму на стороне низкого напряжения – к линии с низким напряжением. Если линия низкого напряжения была оцифрована от сервиса до трансформатора, то To device terminal на линии будет соответствовать терминалу низкого напряжения на трансформаторе.
Хотя это возможно, не рекомендуется редактировать эти поля атрибутов на объекте линии напрямую, поскольку редактор атрибутов не имеет тех же интеллектуальных функций редактирования, которые доступны с помощью других методов.
Дополнительную информацию о подключении терминалов см. в разделе Изменение подключений терминала.
Настройки терминала
Терминалы, доступные на объекте, определяются конфигурацией терминала, назначенной типу оборудования объекта. Каждая инженерная сеть может быть настроена для поддержки множества конфигураций терминала. Конфигурации терминала могут быть назначены только определенным типам оборудования в классе объектов Device или таблице JunctionObject.
Конфигурация терминала имеет настройку направленности, которая определяет, ограничивается ли поток через устройство направлением. Она включает несколько терминалов, у каждого из которых есть свое имя. Конфигурации терминалов с тремя или более терминалами имеют правильные пути, заданные для ограничения того, как ресурсы будут проходить по путям между парами терминалов. Более подробно см. Управление терминалами.
