Перемещение топологических ребер или объектов

Инструмент Переместить позволяет выбрать и переместить топологический объект или топологическое ребро, если Топология карты включена. Этот инструмент находится на панели Изменить объекты.

Переместить топологическое ребро

Используйте вкладку Ребра, чтобы выбрать и переместить топологическое ребро и сохранить его направление и длину. Топологически соединенные ребра растягиваются и остаются соединенными.

Чтобы переместить топологическое ребро, выполните следующие действия:

1. На вкладке Редактировать в группе Управление изменениями щелкните стрелку ниспадающего списка Топология карты и выберите Топология карты .



   Подсказка:

   Чтобы изолировать топологическое редактирование для слоев, участвующих в правиле топологии базы геоданных на активной карте, выберите правило Топология базы геоданных , которое отображается в ниспадающем списке Топология карты.

2. В группе Управление изменениями, в разделе Объекты щелкните Изменить объекты .

   Появится панель Изменить объекты.

3. Щелкните инструмент Переместить .

   Чтобы найти инструмент, разверните Выравнивание или введите Переместить в текстовом окне Поиск.

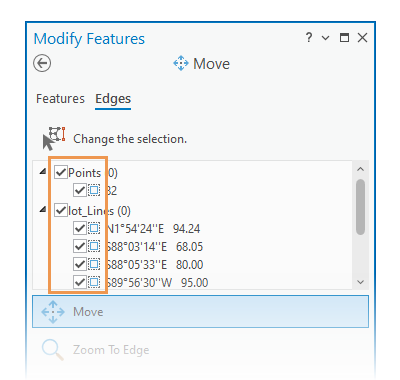

4. Щелкните вкладку Ребра.

   Подсказка:

   Чтобы график топологии отображался только при наведении курсора на объект, задайте стиль отображения Выбор элементов. Дополнительные сведения см. в разделе Настройка опций топологии карты.

   Граф топологии отображается на карте.

5. Щелкните инструмент Выбрать ребро или узел и выберите ребро, которое требуется изменить.



   Выделенные ребра отображаются в режиме выделения, организованном по слоям, а якорь выборки появляется в центре (центроиде) конверта всего набора выборки.

   Подсказка:

   Нажмите Ctrl, чтобы перетащить якорь выделения и используйте его для замыкания на другие объекты.

6. В режиме выборки установите отметки у выбранных ребер и их исходных слоев.
   • Чтобы временно отключить редактирование слоя или ребра и сохранить их в наборе выделенных объектов, снимите соответствующий флажок.

   • Чтобы включить или выключить выделение, установите флажок выборки. Или щелкните правой кнопкой мыши выбранный элемент и щелкните Снять выборку или Выбрать только это .

   Подсказка:

   Чтобы разбить подключение между одним или несколькими ребрами топологии, отключите редактирование для объекта или отключите выборку.



7. Наведите курсор на редактируемое ребро и перетащите его, когда курсор изменится на курсор перемещения или сегмента.

   Чтобы переместить якорь выборки, нажмите клавишу Ctrl, наведите курсор на якорь, и когда курсор примет вид курсора направления , перетащите его.

   Подсказка:

   Чтобы сохранить общую геометрию соединенных ребер, включите на панели инструментов редактирования Растянуть топологию .

   Выделенное ребро будет обновлено, а топологически соединенные ребра растягиваются и остаются соединенными.

8. Чтобы применить изменения, щелкните Готово или нажмите клавишу F2.

Перемещение объекта

Используйте вкладку Объекты, чтобы переместить объект и растянуть все топологически связанные объекты. Если новое местоположение нарушает существующую топологию, линии резиновой ленты исчезают, а подключенные объекты не растягиваются и не обновляются.

Чтобы переместить топологический объект, выполните следующие действия:

1. На вкладке Редактировать в группе Управление изменениями щелкните стрелку ниспадающего списка Топология карты и выберите Топология карты .



   Подсказка:

   Чтобы изолировать топологическое редактирование для слоев, участвующих в правиле топологии базы геоданных на активной карте, выберите правило Топология базы геоданных , которое отображается в ниспадающем списке Топология карты.

2. В группе Управление изменениями, в разделе Объекты щелкните Изменить объекты .

   Появится панель Изменить объекты.

3. Щелкните инструмент Переместить .

   Чтобы найти инструмент, разверните Выравнивание или введите Переместить в текстовом окне Поиск.

4. Щелкните вкладку Пространственные объекты.
5. Щелкните Выбрать один или несколько объектов и выберите объекты.

   Если в данный момент объекты выделены, инструмент выборки выведет сообщение Изменить выборку.

   Чтобы сделать выборку более точной, щелкните объект правой кнопкой мыши и выберите пункт Снять выборку или Выбрать только это .

   Выделенные объекты отображаются в режиме выделения, организованном по слоям, а якорь выборки появляется в центре (центроиде) конверта всего набора выборки.

6. В режиме выборки просмотрите выбранный набор.
   Чтобы сузить выборку, щелкните объект правой кнопкой мыши и выберите Снять выборку или Выбрать только это .
7. Наведите курсор на редактируемый объект и перетащите его, когда курсор изменится на курсор перемещения.

   Чтобы переместить якорь выборки, нажмите клавишу Ctrl, наведите курсор на якорь, и когда курсор примет вид курсора направления , перетащите его.

   Подсказка:

   Чтобы сохранить общую геометрию соединенных ребер, включите на панели инструментов редактирования Растянуть топологию .

   Выделенный объект будет перемещен, а топологически соединенные объекты растягиваются и остаются соединенными. Если новое местоположение нарушает существующую топологию, линии резиновой ленты исчезают, а подключенные объекты не растягиваются и не обновляются.

8. Щелкните Готово или нажмите клавишу F2, чтобы применить изменения.
