Настройка наборов атрибутов

Доступно с лицензией Location Referencing.

Наборы атрибутов - это коллекция атрибутов слоя событий, которые можно использовать для создания сразу нескольких событий с помощью набора специальных дополнительных атрибутов, учитывающих специфику конкретной организации.

Наборы атрибутов создаются с использованием объектов событий в наборе данных с поддержкой LRS. Все слои точечных и линейных событий, включенные в карту, можно настроить как наборы атрибутов. В набор атрибутов можно добавить любое доступное для редактирования поле схемы в слое событий, не связанное с LRS. Вы можете создать уникальный набор атрибутов для описательных данных, таких как класс DOT, MAOP и Диапазон тестового давления.

Наборы атрибутов можно опубликовать в сервисе объектов и сделать их готовыми к использованию. Чтобы опубликовать наборы атрибутов в сервисе объектов, необходимо настроить наборы атрибутов в данных LRS многопользовательской базы геоданных в карте перед публикацией. При публикации карты все наборы атрибутов переносятся в сервис объектов вместе с данными.

Настройка набора атрибутов

Наборы атрибутов полезны, когда вы за один раз добавляете несколько точечных событий или добавляете несколько линейных событий. Предварительная настройка и публикация наборов атрибутов в сервисе объектов может помочь редакторам, уменьшая их загрузку и улучшая эффективность.

Многопользовательская база геоданных может создать набор атрибутов доступный для редактора, который будет использовать инструмент Добавить несколько точечных событий или инструмент Добавить несколько линейных событий . Атрибуты в наборе атрибутов можно настроить на значения по умолчанию.

1. В ArcGIS Pro откройте карту, содержащую набор данных LRS, у которого слои событий из многопользовательской базы геоданных будут определять набор атрибутов.
2. Щелкните вкладку Location Referencing и в группе События нажмите кнопку Наборы атрибутов .

   Откроется диалоговое окно Наборы атрибутов с отображаемым набором атрибутов линейных событий по умолчанию.

   Существуют наборы атрибутов для точечных событий и для линейных событий, которые содержат события и их поля атрибутов. Эти наборы атрибутов являются значениями по умолчанию для администратора текущей базы геоданных. Вы сможете назначить другой набор атрибутов в качестве набора атрибутов по умолчанию, когда сохраните хотя бы один пользовательский набор атрибутов. На следующем изображении все слои линейных событий проекта включены в набор атрибутов All Line Events.

   Если поле имеет значение по умолчанию, оно отображается, когда в диалоговом окне Наборы атрибутов выбран набор атрибутов, включающий это поле. Дважды щелкните значение по умолчанию в столбце Значение, чтобы изменить его значение. Обновляющиеся в диалоговом окне Наборы атрибутов значения могут перезаписать установленное в базе данных значение по умолчанию.

   Когда один или несколько слоев из набора атрибутов в карте отсутствуют, рядом с именем такого набора атрибутов в диалоговом окне Наборы атрибутов появляется значок предупреждения .



   Чтобы создать набор атрибутов для типа слоя точечного события, щелкните стрелку раскрывающегося списка Тип слоя и выберите Точечное событие.

   Примечание:

   Набор атрибутов может содержать либо точечные события, либо линейные события; он не может содержать и то, и другое.

3. Щелкните стрелку раскрывающегося списка Набор атрибутов и выберите Создать новый набор атрибутов, чтобы создать набор атрибутов на основе выбранного типа слоя.

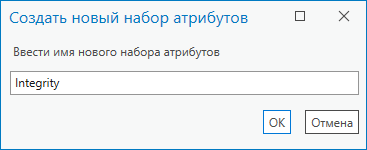

   Появится диалоговое окно Создать новый набор атрибутов.



   Имя пол умолчанию предоставляется на основании типа выбранного слоя.

4. При необходимости укажите другое имя для этого набора атрибутов.

   Например, введите Integrity.



5. Нажмите OK.

   В диалоговом окне Наборы атрибутов появится вновь созданный набор атрибутов со списком всех слоев линейных событий в сервисе объектов.

6. Перетащите любой слой или столбец слоя в список справа, чтобы сделать его частью набора атрибутов. Другой вариант - щелкните правой кнопкой мыши слой событий слева и выберите Добавить выбранное, чтобы добавить его в набор атрибутов.



   На изображении выше в набор атрибутов были добавлены все атрибуты из слоя событий Consequence Segment.

   Примечание:

   Некоторые атрибуты событий являются обязательными полями. Если вы попытаетесь добавить атрибуты из слоя событий, включающего обязательные поля, в набор атрибутов автоматически добавятся обязательные атрибуты.

   Чтобы удалить, щелкните правой кнопкой мыши слой событий в наборе атрибутов и выберите Удалить выбранное, чтобы переместить его обратно в список доступных слоев событий слева. Другой вариант - перетащите элементы из правой части диалогового окна влево, чтобы удалить их из набора атрибутов.



7. Когда вы закончите добавлять атрибуты и указывать значения в наборе атрибутов, нажмите кнопку Сохранить.

   Сохраненные набора атрибутов хранятся в карте.

   Подсказка:

   Чтобы удалить набор атрибутов из диалогового окна Наборы атрибутов, щелкните кнопку Удалить рядом с набором атрибутов в ниспадающем меню.

8. Чтобы импортировать файл RHAS с общим доступом, щелкните Импорт в диалоговом окне Наборы атрибутов.

   Появится диалоговое окно Импорт, в котором будет указано местоположение папки набора атрибутов, заданное в опциях Location Referencing в ArcGIS Pro по умолчанию.

   1. Перейдите к другим местоположениям, если файла RHAS нет в наборе атрибутов местоположения папки.

      Примечание:

      Вы можете указать альтернативное расположение папки набора атрибутов в опциях Location Referencing в ArcGIS Pro.

   2. Щелкните файл RHAS и нажмите ОК, чтобы импортировать его в карту.

   При импорте файла RHAS он автоматически сохраняется как набор атрибутов в карте.

9. При необходимости нажмите кнопку Установить по умолчанию, чтобы настроенный набор атрибутов использовался по умолчанию в карте.
10. Щелкните Закрыть , чтобы закрыть диалоговое окно Наборы атрибутов.

Набор атрибутов в сервисе

После того как наборы атрибутов карты будут опубликованы в сервисе объектов, любой редактор сервиса объектов с доступом к сервису может напрямую использовать любой набор атрибутов, который считывается из этого сервиса. Редактор не может редактировать или удалять набор атрибутов, который опубликован в сервисе объектов.

1. В ArcGIS Pro откройте сервис объектов LRS, в котором опубликованы наборы атрибутов в карте.
2. Щелкните вкладку Location Referencing и в группе События нажмите кнопку Наборы атрибутов .

   Откроется диалоговое окно Наборы атрибутов с отображаемым набором атрибутов линейных событий по умолчанию.

   Разверните ниспадающий список Набор атрибутов, чтобы просмотреть все доступные наборы атрибутов в карте.

   • Элементы списка Набор атрибутов считываются из сервиса объектов и местоположения папки набора атрибутов.
   • Наборы атрибутов, которые читаются из сервиса объектов, нельзя удалить из диалогового окна Наборы атрибутов и из сервиса объектов. Кроме того, редакторы не могут обновить слои или значения и затем сохранить изменения. На это указывает серая кнопка Сохранить.

     Подсказка:

     Чтобы обновить набор атрибутов, считываемый из сервиса объектов, нажмите на кнопку Сохранить как после обновления, чтобы сохранить обновленный набор атрибутов как новый файл RHAS. Исходный набор атрибутов из сервиса объектов останется неизмененным.

     Чтобы удалить набор атрибутов в сервисе объектов, администратору многопользовательской базы геоданных необходимо удалить его из карты, в которой он используется, и переопубликовать сервис объектов.

   • Наборы атрибутов, которые считываются из местоположения папки набора атрибута, редактируемы. Contributors могут сохранять изменения в исходном или в новом файле RHAS.

     Подсказка:

     Чтобы удалить набор атрибутов, считываемый из папки набора атрибутов, из диалогового окна Наборы атрибутов, удалите соответствующий файл RHAS из папки набора атрибутов.

   • Когда один или несколько слоев из набора атрибутов в карте отсутствуют, рядом с именем такого набора атрибутов появляется значок предупреждения в диалоговом окне Наборы атрибутов.
3. При желании щелкните Импорт в диалоговом окне Наборы атрибутов, чтобы импортировать общий файл RHAS.

   Откроется диалоговое окно Импорт . Можно перейти к другим местоположениям, если файла RHAS нет в наборе атрибутов местоположения папки. Выберите файл RHAS и нажмите ОК, чтобы импортировать его в карту.

   Импортированный файл RHAS появится в списке Набор атрибутов, но не будет сохранен в сервисе объектов.

4. При необходимости нажмите кнопку Установить по умолчанию, чтобы настроенный набор атрибутов использовался по умолчанию в карте.
5. Щелкните Закрыть , чтобы закрыть диалоговое окно Наборы атрибутов.
