Создание шаблона для продукта данных журнала маршрута LRS

Доступно с лицензией Location Referencing.

Вы можете создавать продукты данных журнала маршрута LRS с помощью инструмента Создать продукт данных LRS. Этот инструмент требует шаблона данных LRS.

Дополнительный модуль ArcGIS Pipeline Referencing включает в себя мастер Дизайнер продуктов данных для создания шаблонов данных LRS.

Пример журнала маршрута, показанный в таблице ниже, создан для инженерного маршрута Дриппинг-Спрингс - Смитвилл 300, изображенного на следующей схеме. Измерения на маршруте увеличиваются в направлении стрелки. Журнал маршрута размещает записи на маршруте так, будто человек, движущийся в направлении стрелки, отмечает характеристики трубы и информацию о значениях измерений указанных слоев, сталкиваясь с ними.

Продукт данных журнала маршрута возвращает координаты и сведения о точечных событиях, линейных событиях, пересечениях, референтных объектах и границах полигонов для инженерного маршрута Дриппинг-Спрингс — Смитвилл 300. В следующем списке представлены характеристики, встречающиеся вдоль маршрута:

• Поля журнала: Тип аномалии, Материал покрытия, Рабочее давление и Пересечение перекрестных коммуникаций
• Поля местоположения: Эксплуатационная зона и Границы города
• Поле референта: Маркер пикетажа

В следующей таблице представлен возвращенный журнал маршрута после ввода шаблона данных LRS в инструмент Создать продукт данных LRS.

Имя маршрута	Описание	Измерения	Референт	Сдвиг	Эксплуатационная зона	City	Тип аномалии	Пересечение	Материал покрытия	Рабочее давление
Дриппинг-Спрингс — Смитвилл 300	Начало трубы: Дриппинг-Спрингс - Смитвилл 300	0	00+00.00	0	SW	Рокстон			Медь	500
Дриппинг-Спрингс — Смитвилл 300	Пересечение Дриппинг-Спрингс - Смитвилл 300, труба013S	0	00+00.00	0	SW	Рокстон		Дриппинг-Спрингс - Смитвилл 300, труба013S	Медь	500
Дриппинг-Спрингс — Смитвилл 300	Начало медного покрытия	0	00+00.00	0	SW	Рокстон			Медь	500
Дриппинг-Спрингс — Смитвилл 300	Начальное рабочее давление 500 фунтов на кв. дюйм (PSI)	0	00+00.00	0	SW	Рокстон			Медь	500
Дриппинг-Спрингс — Смитвилл 300	Выбоина	1200	00+00.00	1200	SW	Рокстон	Выбоина		Медь	500
Дриппинг-Спрингс — Смитвилл 300	Пересечение Дриппинг-Спрингс - Смитвилл 300, труба336N	1200	00+00.00	1200	SW	Рокстон		Дриппинг-Спрингс - Смитвилл 300, труба336N	Медь	500
Дриппинг-Спрингс — Смитвилл 300	Выход за пределы города: Рокстон	1500	10+50.00	0	SW	Рокстон			Медь	500
Дриппинг-Спрингс — Смитвилл 300	Вход в пределы города: Дин	1500	10+50.00	0	SW	Дин			Медь	500
Дриппинг-Спрингс — Смитвилл 300	Конечное рабочее давление 500 фунтов на кв. дюйм (PSI)	2000	10+50.00	500	SW	Дин			Медь	500
Дриппинг-Спрингс — Смитвилл 300	Начальное рабочее давление 350 фунтов на кв. дюйм (PSI)	2000	10+50.00	500	SW	Дин			Медь	350
Дриппинг-Спрингс — Смитвилл 300	Выемка	2300	10+50.00	800	SW	Дин	Выемка		Медь	350
Дриппинг-Спрингс — Смитвилл 300	Внутренняя коррозия	2500	10+50.00	1000	SW	Дин	Внутренняя коррозия		Медь	350
Дриппинг-Спрингс — Смитвилл 300	Конец медного покрытия	3000	10+50.00	1500	SW	Дин			Медь	350
Дриппинг-Спрингс — Смитвилл 300	Начало стального покрытия	3000	10+50.00	1500	SW	Дин			Сталь	350
Дриппинг-Спрингс — Смитвилл 300	Пересечение Дриппинг-Спрингс - Смитвилл 300, труба912N	3650	30+20.00	300	SW	Дин		Дриппинг-Спрингс - Смитвилл 300, труба912N	Сталь	350
Дриппинг-Спрингс — Смитвилл 300	Конечное рабочее давление 350 фунтов на кв. дюйм (PSI)	4500	45+00.00	0	SW	Дин			Сталь	350
Дриппинг-Спрингс — Смитвилл 300	Конец стального покрытия	4500	45+00.00	0	SW	Дин			Сталь	350
Дриппинг-Спрингс — Смитвилл 300	Конец трубы: Дриппинг-Спрингс - Смитвилл 300	4500	45+00.00	0	SW	Дин			Сталь	350

Другие типы продуктов данных журнала маршрута, которые вы можете настроить, включают следующее:

• Изменение условий эксплуатации вдоль трубопроводов в различных эксплуатационных зонах
• Показания внутритрубной диагностики (ВТД), точка документа и диапазон ВТД вдоль труб с маркерами в качестве местоположения референта
• Измерение пересечений между трубой и такими объектами, как гидрологические объекты, транспортные линии, инженерные сети, другие трубопроводы и границы эксплуатационной зоны

В следующих разделах описывается, как использовать мастер Дизайнер продуктов данных для создания шаблона для инструмента Создать продукт данных LRS с целью получения продукта данных журнала маршрута, аналогичного показанному в таблице выше.

Выберите тип продукта данных LRS

Первым шагом в мастере Дизайнер продуктов данных является указание типа продукта данных.

Чтобы задать тип продукта данных Журнал маршрута, выполните следующие действия:

1. Запустите ArcGIS Pro и откройте проект с данными LRS на карте.
2. На вкладке Location Referencing в группе Продукты данных LRS щелкните Дизайнер продуктов данных .

   Появится страница Выбрать тип продукта данных LRS мастера Дизайнер продуктов данных.

3. Выберите стрелку ниспадающего списка Тип продукта данных выберите Журнал маршрута.



4. Щелкните Далее.

   Появится панель Задать свойства шаблона.

Задать свойства шаблона

Чтобы задать свойства шаблона после задания типа шаблона, выполните следующие действия:

1. Введите имя шаблона.

   По умолчанию шаблон сохраняется в папке проекта. При желании перейдите в другое место, укажите имя шаблона и нажмите ОК.

2. Щелкните стрелку ниспадающего списка Сеть и выберите сеть.

   Характеристики маршрута будут предоставлены для этой сети при запуске инструмента Создать продукт данных LRS с шаблоном.

3. Можно заполнить описание.



4. По желанию, щелкните Предварительный просмотр, чтобы просмотреть информацию на канве.



   Примечание:

   Если выбранная сеть является линейной, в журнале маршрута рядом с полем идентификатора маршрута появится столбец Имя линии.
5. Щелкните Далее.

   Появится страница Выбрать поле идентификатора маршрута.

Выбрать поле идентификатора маршрута

Следующим шагом в создании шаблона журнала маршрута является добавление поля идентификатора маршрута и введение информативного текста. Идентификатор маршрута может быть именем маршрута или идентификатором маршрута.

В этом примере используется RouteName как поле идентификатора маршрута инженерной сети и имя маршрута как отображаемое имя в текстовом поле Имя в таблице. Отображаемое имя также обновляется в предварительном просмотре на канве. В примере маршрутного журнала начальной и конечной точками маршрута являются: Начало трубы - Дриппинг-Спрингс — Смитвилл 300 и Конец трубы - Дриппинг-Спрингс — Смитвилл 300, соответственно.

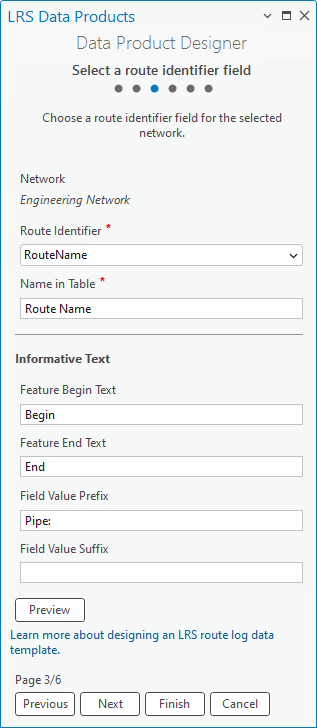

Чтобы задать поле идентификатора маршрута, выполните следующие действия:

1. Щелкните стрелку ниспадающего меню Идентификатор маршрута и выберите поле.

   Опция по умолчанию — ID маршрута, если указанная сеть не является линейной, или Имя маршрута, если указанная сеть является линейной.

   Если для указанной сети настроены как ID маршрута, так и имя маршрута, вы можете выбрать один из двух вариантов, щелкнув стрелку в ниспадающем меню.

2. При необходимости обновите отображаемое имя в текстовом окне Имя в таблице.

   Отображаемым именем по умолчанию является значение Идентификатора маршрута.

3. При желании обновите текст в текстовых полях Начальный текст объекта и Конечный текст объекта, чтобы указать начало и конец маршрутов.

   Значения по умолчанию — Начало и Окончание, соответственно.

4. При желании, для добавления информации, введите текст в текстовые поля Префикс значения поля и Суффикс значения поля до и после значения идентификатора маршрута соответственно.

   В этом примере труба является префиксом для значения идентификатора маршрута. В этом примере не используется суффикс значения поля.





   Выбор поля идентификатора маршрута гарантирует, что продукт данных журнала маршрута, созданный с использованием этого шаблона, будет включать поля информации о маршруте.



5. Щелкните Далее.

   Появится страница Добавить поля журнала.

Добавить поля журнала

В продукте данных журнала маршрута поля журнала образуют столбцы, которые содержат информацию о событиях и пересечениях. Вы можете добавлять поля журнала из слоев журнала и дополнять информационный текст. Информационный текст содержит подробную информацию о слоях журнала.

Примечание:

Класс объектов центральных линий также может использоваться в качестве слоя журнала, если он настроен с помощью решения Управление адресными данными или инженерной сети.

Пример этого раздела использует четыре слоя журнала:

• Точечное событие Аномалия
• Пересечение перекрестных коммуникаций
• Линейное событие Покрытие
• Линейное событие Рабочее давление

Продукт данных журнала маршрута LRS, созданный с использованием этого шаблона, возвращает запись, когда любой из этих слоев появляется и заканчивается на маршруте.

Примечание:

Добавление полей журнала не является обязательным. Если вы не хотите добавлять поля журнала в шаблон, нажмите Далее, чтобы перейти к добавлению полей местоположения.

Чтобы добавить поля журнала, выполните следующие действия:

1. Нажмите Добавить, чтобы создать пустую строку в таблице Поля журнала.
2. Щелкните стрелку ниспадающего меню Слой и выберите слой журнала.

   Слой может быть точечным событием, линейным событием или пересечением, зарегистрированным в сети, указанной при настройке свойств шаблона. Он должен храниться в той же базе геоданных или сервисе объектов и иметь ту же систему координат, что и указанная сеть. Указанный вами слой определяет, какие поля доступны для меню Поле.

   Первый настроенный в примере слой журнала — это точечное событие Аномалия.

3. Щелкните стрелку ниспадающего меню Поле и выберите поле из указанного слоя.

   Для этого примера Тип аномалии настроен как одно из полей журнала.

4. При необходимости обновите отображаемое имя в текстовом окне Имя в таблице.

   Отображаемым именем по умолчанию является значение Поле.

   Этот текст обновляет строку в таблице Поля журнала.

5. При желании введите текст в текстовые поля Начальный текст объекта и Конечный текст объекта.

   Этот текст будет отображаться перед началом и концом полей журнала.

   Значения по умолчанию — Начало и Окончание, соответственно.

   Примечание:

   Текстовые поля Начальный текст объекта и Конечный текст объекта недоступны при использовании слоя точечных событий или слоя пересечений.

6. При желании ведите текст в поля Префикс значения поля и Суффикс значения поля.

   Этот текст предоставляет дополнительную информацию о значении журнала и вставляется до и после значения журнала соответственно.

   В приведенном ниже примере Рабочее давление — это значение Префикс значения поля, а PSI — это значение Суффикс значения поля, добавленное для линейного события Рабочее давление.



7. Дополнительно можно щелкнуть Новое выражение в разделе Выражение фильтра и задать выражение для фильтрации конкретных значений журнала.

   В журнал маршрута будут возвращены только те объекты, которые соответствуют выражению фильтра. Например, COATING_MATERIAL <> 'Plastic' вернет события непластиковых материалов покрытий.

8. При желании поставьте отметку Слияние совпадающих событий для слоев журнала линейных событий.

   Установка этой отметки возвращает совпадающие события с тем же значением в поле журнала, что и одно событие в журнале маршрута.

9. Чтобы добавить несколько полей журнала, повторите предыдущие шаги для каждого поля.

   Для этого примера Тип аномалии, Пересечение, Материал покрытия и Рабочее давление настроены как поля журнала.

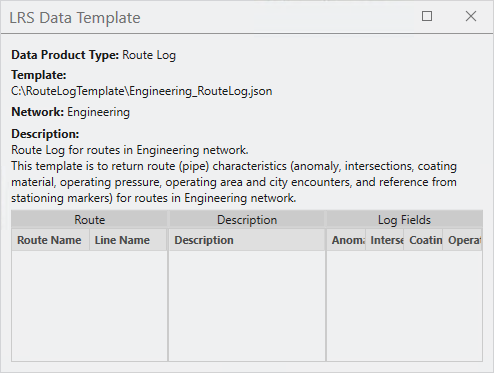

   При добавлении полей журнала продукты данных журнала маршрута, созданные по этому шаблону, будут содержать столбцы с информацией о событиях и пересечениях.



10. Щелкните Далее.

    Появится страница Добавить поля местоположения.

Добавить поля местоположения

После добавления слоев журнала вы можете добавить слои местоположения и поля местоположения. Поля местоположения образуют столбцы, содержащие информацию о границах полигонов, пересекаемых маршрутами. Вы также можете предоставить информационный текст для слоев местоположения.

В этом примере в качестве слоев местоположений используются Эксплуатационная зона и Город. Продукт данных журнала маршрута, созданный с использованием этого шаблона, вернет запись, когда маршрут покидает или входит в эксплуатационную зону или город.

Примечание:

Добавление полей местоположения не является обязательным. Если вы не хотите добавлять поля местоположения в шаблон, нажмите Далее, чтобы перейти к выбору поля референта.

Чтобы добавить поля местоположения, выполните следующие действия:

1. Нажмите Добавить, чтобы создать пустую строку в таблице Поля местоположения.
2. Щелкните стрелку ниспадающего меню Слой и выберите слой местоположения.

   Слой должен представлять собой класс полигональных объектов, хранящийся в той же базе геоданных или сервисе объектов, и быть в той же системе координат, что и указанная сеть при задании свойств шаблона.

   В примере первым настроенным слоем местоположения является Эксплуатационная зона.

3. Щелкните стрелку ниспадающего меню Поле и выберите поле из указанного слоя местоположения.

   В этом примере в качестве поля местоположения настроена Эксплуатационная зона.

4. При необходимости обновите отображаемое имя в текстовом окне Имя в таблице.

   Отображаемым именем по умолчанию является поле местоположения.

   Этот текст обновляет строку в таблице Поля местоположения.

5. При желании введите текст в текстовые поля Начальный текст объекта и Конечный текст объекта.

   Этот текст будет отображаться перед началом и концом полей местоположения.

   Значения по умолчанию — Начало и Окончание, соответственно.

   Для этого примера текстовые поля Начальный текст объекта и Конечный текст объекта обновляются соответственно Вход в границы эксплуатационной зоны: и Выход за границы эксплуатационной зоны:.

6. При желании щелкните стрелку ниспадающего списка Выражение фильтра и введите выражение для фильтрации определенного поля местоположения.

   В журнал маршрута будут возвращены только те объекты, которые соответствуют выражению фильтра.

   В примере не настроено выражение фильтра для полей местоположения. Пример выражения фильтра, REGION = "S-US", вернет только маршруты, взаимодействующие с эксплуатационными зонами на юге США.

7. Чтобы добавить несколько полей местоположения, повторите предыдущие шаги для каждого поля.

   В примере есть два поля местоположения: Эксплуатационная зона и Город.





   Добавив поля местоположения, продукты данных журнала маршрута, созданные с использованием этого шаблона, будут содержать столбцы с записями о том, когда маршрут входит или выходит из местоположения.



8. Щелкните Далее.

   Появится страница Выбрать поле референта.

Выбрать поле референта

После добавления слоев местоположения вы можете добавить поле референта из слоя референта. Поле референта формирует столбцы, которые содержат информацию о референте и смещении. Вы также можете предоставить информационный текст для слоев референта.

Примечание:

• Настройка поля референта не является обязательной. Если вы не хотите настраивать поле референта, щелкните Готово, чтобы сохранить шаблон.
• Для шаблона журнала маршрута можно настроить только один слой референта.

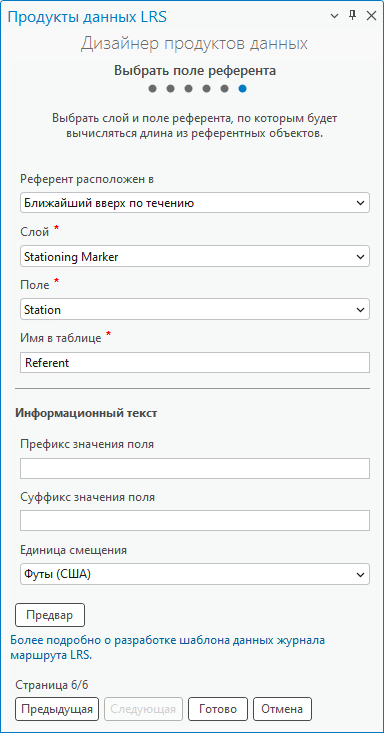

Для настройки поля референта выполните следующие действия:

1. Нажмите на стрелку ниспадающего списка Референт расположен в и выберите метод референта:
   • Ближайший вверх по течению — ближайший объект референта, расположенный выше записи журнала маршрута, будет использоваться для расчета смещения референта. Если не существует объекта референта выше по течению, значения референта будут пустыми.
   • Ближайший — ближайший объект референта, расположенный выше или ниже по течению записи журнала маршрута, будет использоваться для расчета смещения референта.

   Следующее изображение и таблица иллюстрируют разницу между двумя методами референта. Аномалия выбоины находится на расстоянии 1000 футов вверх по маршруту от ближайшего маркера пикетажа, поэтому смещение составляет -1000. Кроме того, аномалия выбоины находится на расстоянии 6000 футов от ближайшего маркера пикетажа, расположенного выше по маршруту, поэтому смещение составляет 6000.



   Метод референта	Референт	Смещение (геодезические футы США)
   Ближайший	70+00.00	-1000
   Ближайший вверх по маршруту	00+00.00	6000

2. Нажмите на стрелку ниспадающего списка Слой и выберите слой референта.

   Слой должен представлять собой точечное событие, хранящееся в той же базе геоданных или сервисе объектов, и быть в той же системе координат, что и указанная сеть при задании свойств шаблона.

   Для этого примера в качестве слоя референта настроен Маркер пикетажа.

3. Щелкните стрелку раскрывающегося списка Поле и выберите поле референта.

   В этом примере Station - это поле референта.

4. При необходимости обновите отображаемое имя в текстовом окне Имя в таблице.

   Отображаемое имя по умолчанию — Референт.

5. При желании ведите текст в поля Префикс значения поля и Суффикс значения поля.

   Этот текст предоставляет информацию о значении референта и вставляется до и после значения, соответственно.

6. По желанию щелкните стрелку ниспадающего меню Единица смещения и выберите другую единицу измерения.

   По умолчанию единица смещения — Футы (международные).

   Для этого примера в качестве значения Единицы смещения выбраны футы (Геодезические футы США).





   При добавлении поля референта, продукт данных журнала маршрута, созданный по этому шаблону, будет включать столбцы с информацией о референте и смещении.



7. Нажмите Готово, чтобы сохранить шаблон.

Шаблон готов и может быть использован в инструменте Создать продукт данных LRS для создания продукта данных LRS.

Примечание:

Чтобы просмотреть или отредактировать существующий шаблон, на странице Задать свойства шаблона нажмите кнопку Перейти к местоположению шаблона рядом с текстовым полем Шаблон. Вы можете выбрать шаблон из папки проекта или других местоположений.
