Таблица в эллипс (Управление данными)—ArcGIS Pro

Краткая информация

Создает новый класс пространственных объектов, содержащий геодезические или плоскостные эллипсы из значений поля координаты X, поля координаты Y, полей большой оси и малой оси и поля азимута таблицы.

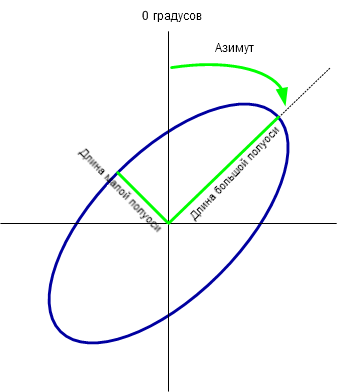

Иллюстрация

Пример использования инструмента Таблица в эллипс

Использование

Выходные эллипсы строятся из значений полей. Поля значений включают следующие элементы:
- Координаты X и Y центральной точки
- Длины большой и малой осей
- Угол азимута
Эти поля и значения будут включены в выходной объект.
Когда выходные эллипсы геодезические, координаты X и Y, а также длины большой и малой осей измеряются на поверхности земли, а угол азимута отсчитывается от севера. Когда выходные эллипсы плоскостные, координаты X и Y, а также длины большой и малой осей измеряются на проецированной плоскости, а угол азимута отсчитывается по часовой стрелке от севера сетки (вертикально вверх на карте).
Геодезический эллипс представляет собой кривую на поверхности земли. Тем не менее, пространственный объект геодезического эллипса не хранится как параметрическая (истинная) кривая в выходных данных, она сохраняется как уплотненная полилиния, представляющая путь геодезического эллипса.
Если для параметра Поле большой оси и Поле малой оси задано одно и то же поле, или значения в обоих полях равны, выходные объекты представляют геодезические окружности.
Если выходные данные представляют собой класс пространственных объектов файловой базы геоданных, значения в поле Shape_Length всегда указываются в единицах выходной системы координат, задаваемой параметром Пространственная привязка. Они представляют собой плоскостные длины полилиний. Для измерения геодезической длины или расстояния используйте инструмент ArcGIS Pro Измерить; перед измерением выберите соответствующий параметр Геодезия, Локсодромия или Ортодромия.
По умолчанию это будет класс линейных объектов. Чтобы создать класс полигональных объектов, укажите для параметра Тип геометрии значение Полигон.

Параметры

Подпись	Описание	Тип данных
Входная таблица	Входная таблица. Она может быть представлена текстовым файлом, файлом CSV, файлом Excel, таблицей dBase или таблицей базы геоданных.	Table View
Выходной класс пространственных объектов	Выходной класс пространственных объектов, содержащий геодезические или плоскостные эллипсы.	Feature Class
Поле X	Числовое поле во входной таблице, содержащее координаты X (или значения долготы) центральных точек эллипсов, которые будут помещены в выходную систему координат, заданную параметром Пространственная привязка.	Field
Поле Y	Числовое поле во входной таблице, содержащее координаты Y (или значения широты) центральных точек эллипсов, которые будут помещены в выходную систему координат, заданную параметром Spatial Reference (Пространственная привязка).	Field
Поле большой оси	Числовое поле во входной таблице, содержащее значения длины большой оси эллипсов.	Field
Поле малой оси	Числовое поле во входной таблице, содержащее значения длины малой оси эллипсов.	Field
Единицы расстояния	Задает единицы измерения, которые будут использоваться для параметров Поле большой оси и Поле малой оси. Метры—Единицами измерения будут метры. Километры—Единицами измерения будут километры. Мили—Единицами измерения будут мили. Морские мили—Единицами измерения будут морские мили. Футы—Единицами измерения будут футы. Геодезические футы США—Единицами измерения будут геодезические футы США.	String
Поле азимута (Дополнительный)	Числовое поле во входной таблице, содержащее значения угла азимута для поворота малой оси выходных эллипсов. Значения измеряются в направлении по часовой стрелке от направления на север.	Field
Единицы азимута (Дополнительный)	Задает единицы измерения, которые будут использоваться для параметра Поле азимута. Десятичные градусы— Единицами измерения будут десятичные градусы. Это значение по умолчанию. Мили—Единицами измерения будут мили. Радианы—Единицами измерения будут радианы. Грады—Единицами измерения будут грады.	String
ID (Дополнительный)	Поле во входной таблице. Это поле и его значения включаются в выходные данные и могут использоваться для соединения выходных объектов с записями во входной таблице.	Field
Пространственная привязка (Дополнительный)	Пространственная привязка выходного набора классов объектов. По умолчанию используется значение GCS_WGS_1984 или входная система координат, если она не имеет значение "Неизвестно" (Unknown).	Spatial Reference
Сохранить атрибуты (Дополнительный)	Указывает, будут ли остальные входные поля добавлены в выходной класс пространственных объектов. Не отмечено – остальные входные поля не будут добавлены в выходной класс пространственных объектов. Это значение по умолчанию Отмечено – остальные входные поля будут добавлены в выходной класс пространственных объектов. Новое поле ORIG_FID будет также добавлено к выходному классу объектов, оно будет содержать ID входных объектов.	Boolean
Тип геометрии (Дополнительный)	Задает тип геометрии для выходного класса объектов. Линия—Будет создан выходной класс полилинейных объектов. Это значение по умолчанию Полигон—Будет создан выходной класс полигональных объектов.	String
Метод (Дополнительный)	Определяет, будет ли эллипс сгенерирован на основе геодезических или плоскостных измерений. Геодезический—Будет создан геодезический эллипс. Этот эллипс будет точно отображать форму земной поверхности. Это значение по умолчанию Планарный—Плоскостной эллипс будет построен на проецируемой плоскости. Он, как правило, не отображает так точно форму земной поверхности, как геодезический эллипс. Эта опция не доступна для географических систем координат.	String

arcpy.management.TableToEllipse(in_table, out_featureclass, x_field, y_field, major_field, minor_field, distance_units, {azimuth_field}, {azimuth_units}, {id_field}, {spatial_reference}, {attributes}, {geometry_type}, {method})

Имя	Описание	Тип данных
in_table	Входная таблица. Она может быть представлена текстовым файлом, файлом CSV, файлом Excel, таблицей dBase или таблицей базы геоданных.	Table View
out_featureclass	Выходной класс пространственных объектов, содержащий геодезические или плоскостные эллипсы.	Feature Class
x_field	Числовое поле во входной таблице, содержащее координаты X (или значения долготы) центральных точек эллипсов, которые будут помещены в выходную систему координат, заданную параметром spatial_reference.	Field
y_field	Числовое поле во входной таблице, содержащее координаты y (или значения широты) центральных точек эллипсов, которые будут помещены в выходную систему координат, заданную параметром spatial_reference.	Field
major_field	Числовое поле во входной таблице, содержащее значения длины большой оси эллипсов.	Field
minor_field	Числовое поле во входной таблице, содержащее значения длины малой оси эллипсов.	Field
distance_units	Задает единицы измерения, которые будут использоваться для параметров major_field и minor_field. METERS—Единицами измерения будут метры. KILOMETERS—Единицами измерения будут километры. MILES—Единицами измерения будут мили. NAUTICAL_MILES—Единицами измерения будут морские мили. FEET—Единицами измерения будут футы. US_SURVEY_FEET—Единицами измерения будут геодезические футы США.	String
azimuth_field (Дополнительный)	Числовое поле во входной таблице, содержащее значения угла азимута для поворота малой оси выходных эллипсов. Значения измеряются в направлении по часовой стрелке от направления на север.	Field
azimuth_units (Дополнительный)	Задает единицы измерения, которые будут использоваться для параметра azimuth_field. DEGREES— Единицами измерения будут десятичные градусы. Это значение по умолчанию. MILS—Единицами измерения будут мили. RADS—Единицами измерения будут радианы. GRADS—Единицами измерения будут грады.	String
id_field (Дополнительный)	Поле во входной таблице. Это поле и его значения включаются в выходные данные и могут использоваться для соединения выходных объектов с записями во входной таблице.	Field
spatial_reference (Дополнительный)	Пространственная привязка выходного набора классов объектов. Пространственная привязка может быть указана любым из следующих способов: Путь к файлу .prj, например, C:/workspace/watershed.prj Путь к классу объектов или набору классов объектов, пространственную привязку которых вы хотите применить, например, C:/workspace/myproject.gdb/landuse/grassland Объект SpatialReference, например, arcpy.SpatialReference("C:/data/Africa/Carthage.prj")	Spatial Reference
attributes (Дополнительный)	Указывает, будут ли остальные входные поля добавлены в выходной класс пространственных объектов. NO_ATTRIBUTES—Остальные входные поля не будут добавлены в выходной класс пространственных объектов. Это значение по умолчанию ATTRIBUTES—Остальные входные поля будут добавлены в выходной класс пространственных объектов. Новое поле ORIG_FID будет также добавлено к выходному классу объектов, оно будет содержать ID входных объектов.	Boolean
geometry_type (Дополнительный)	Задает тип геометрии для выходного класса объектов. LINE—Будет создан выходной класс полилинейных объектов. Это значение по умолчанию POLYGON—Будет создан выходной класс полигональных объектов.	String
method (Дополнительный)	Определяет, будет ли эллипс сгенерирован на основе геодезических или плоскостных измерений. GEODESIC—Будет создан геодезический эллипс. Этот эллипс будет точно отображать форму земной поверхности. Это значение по умолчанию PLANAR—Плоскостной эллипс будет построен на проецируемой плоскости. Он, как правило, не отображает так точно форму земной поверхности, как геодезический эллипс. Эта опция не доступна для географических систем координат.	String

Пример кода

TableToEllipse, пример (автономный скрипт)

Создает полилинейные объекты-эллипсы из таблицы.

# Import system modules
import arcpy

# Set local variables
input_table = r'c:\workspace\SGS\eltop.gdb\elret'
output_ellipse = r'c:\workspace\SGS\eltop.gdb\Eplyln_001'

# Run Table To Ellipse
arcpy.management.TableToEllipse(input_table, output_ellipse, 'lond', 'latd',
                                'mjerr', 'mnerr', 'KILOMETERS', 'orient',
                                'DEGREES', 'LinkID')

Параметры среды

Текущая рабочая область, Временная рабочая область

Информация о лицензиях

Basic: Да
Standard: Да
Advanced: Да
