Что такое путь с наименьшей стоимостью?
Инструмент Оптимальный путь определяет путь с наименьшей стоимостью от пункта назначения до источника. Помимо требования указания пункта назначения, инструмент Оптимальный путь использует два растра, полученных в результате запуска инструмента Стоимостное расстояние: растр наименьшей стоимости и растр направления. Эти растры создаются с помощью инструментов Стоимостное расстояние или Путевое расстояние. Растр направления используется для повторного прокладывания маршрута с наименьшей стоимостью от пункта назначения до источника по поверхности стоимостного расстояния.
Зачем искать путь с наименьшей стоимостью?
Путь с наименьшей скоростью проходит от пункта назначения до источника. Этот путь имеет ширину в одну ячейку, проходит от пункта назначения до источника и гарантированно является наименее затратным маршрутом относительно единиц стоимости, определенных исходным растром стоимости, который был введен в инструмент взвешенного расстояния. Используйте инструмент Оптимальный путь, чтобы найти лучший маршрут для новой дороги с точки зрения затрат на строительство или определить путь от нескольких местоположений в пригороде (источников) до ближайшего торгового центра (пункт назначения). При применении инструмента в примере со строительством дороги полученный путь является наиболее экономичным маршрутом для строительства дороги от пункта назначения до источника (существующего перекрестка).
На диаграмме выше вы можете увидеть два потенциальных пути для новой дороги (фиолетовый и красный). Фиолетовая линия представляет собой путь, созданный с использованием растра стоимости, в котором каждый входной растр (землепользование и уклон) имел одинаковое влияние. Красная линия представляет собой путь, созданный с использованием растра стоимости, в котором входной растр уклона имел вес (влияние) 66 процентов. Присвоив входному растру уклона более высокий вес, больше внимания было уделено избеганию более крутых уклонов в красном пути.
Создание пути с наименьшей стоимостью
Важно учитывать, как задавать вес растрам, которые составляют растр стоимости. То, какой вес вы назначаете своему растру, зависит от задачи и результатов, которых вы хотите достичь.
Если в качестве входных пунктов назначения заданы несколько ячеек или зон, путь с наименьшей стоимостью можно рассчитать из каждой ячейки (что приведет к нескольким путям, по одному пути для каждой ячейки), каждой зоны (по одному пути из каждой зоны) или по одному наилучшему пути (только один путь, самый дешевый из любой зоны). Параметр в инструменте указывает, какой процесс следует использовать.
В следующих примерах Оптимальный путь будет демонстрировать использование различных опций Типа пути.
Примеры
Чтобы проиллюстрировать результаты различных опций оптимального пути, рассмотрим следующий пример исходных и целевых местоположений.

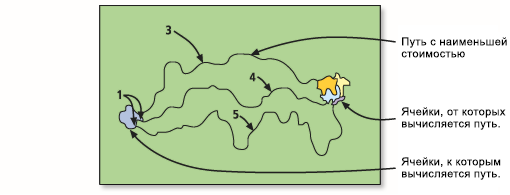

Каждая зона
При выборе опции Каждая зона для каждого из целевых местоположений От будет сгенерирован свой путь.

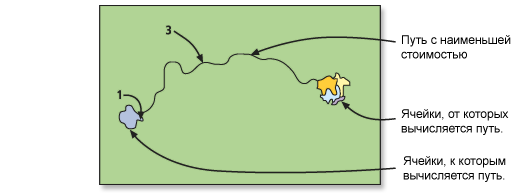

Один путь
В следующем примере будет продемонстрирован Оптимальный путь с использованием опции Один путь. Если существует один путь с наименьшей стоимостью, он будет иметь значение кода 3 в выходном растре. Ячейке в зоне источника, где начинается путь, присваивается значение 1.
Каждая зона со сходящимися путями
Когда два или более путей с наименьшей стоимостью из разных зон сходятся на пути к источнику и продолжают оставшееся расстояние вместе, объединенному пути к источнику присваивается значение 2, поскольку принадлежность сегмента не может быть определена, как показано в примере Оптимального пути для каждой зоны ниже.
Значение, заданное каждому пути, назначается в порядке, в котором ячейки зоны встречаются в процессе сканирования.
