С точки зрения объема данных моделирование телекоммуникационных систем может представлять собой значительные сложности. Концепция группировки позволяет логически объединять непространственные объекты с общими атрибутами и топологией и представлять их в cпециализированной сети телекоммуникаций, используя одну запись в базе данных.
При моделировании отдельной жилы волокна в оптоволоконном кабеле группировка обеспечивает эффективное представление с использованием идентификаторов единиц (или ID единиц) и расширенной схемы для снижения требований к хранению. Этот подход заменяет физические группы объектов атрибутами, поддерживаемыми системой, что делает взаимодействие с большим количеством схожих объектов более интуитивным и улучшает моделирование связности между оборудованием с высокой кардинальностью, таким как порты и трансиверы в коммутаторе или маршрутизаторе.
Идентификаторы единиц (или ID единиц) используются для идентификации всех объектов (например, портов или волокон) в пределах единицы оборудования, которые могут быть подключены. ID единицы уникален для каждого компонента оборудования и управляется наверху иерархии содержания оборудования для логической группировки оборудования в объекте непространственного соединения, когда его типу оборудования назначена категория сети Идентифицируемые единицы.
Например, оптоволоконный кабель с 96 волокнами представлен на первом рисунке ниже (193 записи) как один линейный объект с 96 непространственными объектами-ребрами и 96 соответствующими связями содержания. Это можно представить более эффективно, как показано на втором рисунке ниже (3 записи), сгруппировав волокна в один объект с одним объектом-ребром и связью содержания, упрощая процесс моделирования и уменьшая количество записей, необходимых для эффективного управления сетью.
Цветовые схемы могут быть применены к волоконно-оптическим кабелям и волокнам для различия и идентификации отдельных единиц, которые составляют сгруппированный объект. Панели Изменить связи и Трассировка позволяют работать с этими идентификаторами единиц и цветовыми схемами для установления связей и указания местоположений трассировки соответственно.
Примечание:
При работе с группированными объектами-ребрами и объектами-соединениями в специализированной сети телекоммуникаций, соединение между группированным объектом-ребро и не группированным объектом-соединение не поддерживается. Универсальный группированный объект-соединение, назначенный категории сети соединительных узлов, может быть использован для перехода между группированными и не группированными объектами в данном сценарии.
Исключением являются сценарии, в которых не сгруппированные устройства-контейнеры единиц соединены со сгруппированными объектами-ребрами. В этом случае соединительные узлы не требуются. Объект группированного ребра указывает необходимую информацию о первом и последнем идентификаторе единицы со стороны "От" и "К" для установления связи с содержимым идентифицируемого узлового объекта устройства при валидации.
Также важно отметить, что при использовании группированных объектов для создания контура эти объекты должны быть соединены в одной и той же последовательности, чтобы был найден путь.

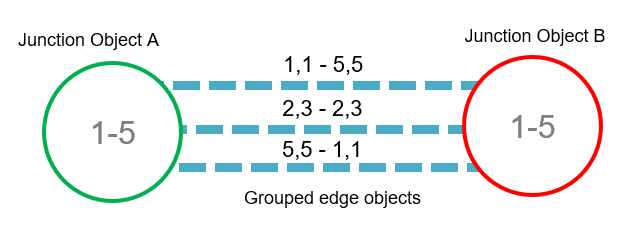

Используя приведенную ниже диаграмму, рассмотрим сценарий, в котором вы хотите создать контур между сгруппированными объектами соединения A и B, используя первый сгруппированный объект ребра, где первая единица и последняя единица равны 1. Указание начального и конечного местоположения не позволит найти корректный путь. Это связано с тем, что связность со стороны "От" и "К" первого сгруппированного объекта-ребра изменяет последовательность, и ID единицы 1 становится 5 на стороне "К". Для правильного моделирования этой связности необходимо создать несколько секций контура. Указание начального и конечного местоположения, начиная с первой единицы 2 и последней единицы 3, будет успешным, поскольку последовательность связности остается постоянной с каждой стороны второго сгруппированного объекта-ребра.
При создании контура можно использовать лишь поднабор идентификаторов единиц, доступных в сгруппированном объекте-ребре или объекте-соединении. Например, как показано на диаграмме ниже, можно определить один несекционный контур (Желтый) между единицей с ID 2 в сгруппированном объекте-соединении (FOO.A.2) и единицей с ID 3 в другом сгруппированном объекте-соединении (BAR.B.3). Другой отдельный несекционный контур (Зеленый) может быть определен между единицей с ID 4 (BAR.B.4) и единицей с ID 5 (BAR.B.5) в том же объекте-соединении.
