| Подпись | Описание | Тип данных |
Выходная TIN | Набор данных TIN, который будет создан. | TIN |
Система координат (Дополнительный) | Пространственная привязка выходной TIN. Задайте пространственную привязку для системы координат проекции. Применение географической системы координат не рекомендуется, поскольку триангуляция Делоне может работать неправильно, если координаты x,y выражены в угловых единицах, что может неблагоприятно воздействовать на точность вычислений, основанных на измерении расстояний, как, например, уклон, объем и линия взгляда. | Coordinate System |
Входной класс объектов (Дополнительный) | Входные объекты и связанные с ними свойства, определяющие, как они будут добавлены в TIN.
| Value Table |
Делоне с ограничениями (Дополнительный) | Определяет, какой метод триангуляции будет использоваться вдоль линий перегиба TIN.
| Boolean |
Краткая информация
Создает набор данных, содержащий триангуляционную нерегулярную сеть (triangulated irregular network – TIN).

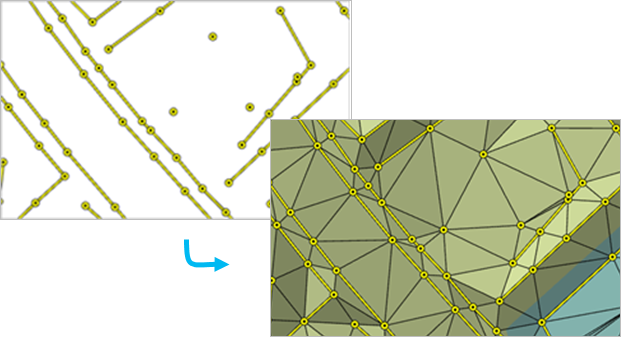

Иллюстрация
Использование
-
Избегайте создания TIN с использованием географической системы координат, т.к. правило триангуляции Делоне не может эффективно применяться, когда единицы измерения x,y выражены в сферических координатах.
-
Тип объекта поверхности определяет, каким образом входные объекты участвуют в определении триангуляционной поверхности.
- Точечные объекты можно задать в виде облаков точек, что создает узлы данных, z-значения которых используются в триангуляции поверхности.
- Линейные объекты можно задать в виде облаков точек и линий перегиба, которые обозначают местоположения на поверхности вдоль линейных неоднородностей уклона, таких как линии хребтов, береговые линии, бордюры, фундаменты зданий и т.д.
- Полигональные объекты также можно задать в виде облаков точек и линий перегиба, вместе с вырезающими объектами, определяющими область данных, заменяющими объектами, задающими регионы с постоянными z-значениями (например, поверхность воды), и стирающими объектами, которые обозначают внутренние области с отсутствующими данными.
Инструмент может создать TIN, состоящий из множества миллионов точек, при наличии достаточного объема памяти. Однако ограничение числа узлов TIN до менее чем 6 миллионов обеспечит достаточную производительность и удобство использования. Если необходима большая поверхность TIN, рассмотрите возможность использования набора данных Terrain. Набор данных о рельефе местности предлагает многоуровневую TIN-поверхность, которая может поддерживать гораздо большие наборы исходных измерений.
-
Установите для параметра среды Версия хранения TIN по умолчанию значение PRE_10.0, если создаваемая TIN будет использоваться в версиях ArcGIS Desktop до 10.0.
Когда набор данных TIN создан, его можно изменить, используя инструмент Редактировать TIN, чтобы добавить дополнительные измерения объектов на поверхность TIN. Также можно использовать инструмент Определение областей данных TIN, чтобы задать треугольники TIN, которые составляют зону интерполяции, на основе максимальной длины ребра треугольника. Поверхность TIN также можно изменить через Интерактивное редактирование.
Параметры
arcpy.ddd.CreateTin(out_tin, {spatial_reference}, {in_features}, {constrained_delaunay})| Имя | Описание | Тип данных |
out_tin | Набор данных TIN, который будет создан. | TIN |
spatial_reference (Дополнительный) | Пространственная привязка выходной TIN. Задайте пространственную привязку для системы координат проекции. Применение географической системы координат не рекомендуется, поскольку триангуляция Делоне может работать неправильно, если координаты x,y выражены в угловых единицах, что может неблагоприятно воздействовать на точность вычислений, основанных на измерении расстояний, как, например, уклон, объем и линия взгляда. | Coordinate System |
in_features [[in_features, height_field, SF_type, tag_value],...] (Дополнительный) | Входные объекты и связанные с ними свойства, определяющие, как они будут добавлены в TIN.
| Value Table |
constrained_delaunay (Дополнительный) | Определяет, какой метод триангуляции будет использоваться вдоль линий перегиба TIN.
| Boolean |
Пример кода
В следующем примере показано использование этого инструмента в окне Python:
arcpy.env.workspace = "C:/data"
arcpy.ddd.CreateTin("NewTIN", "NAD 1983 StatePlane California II FIPS 0402 (Feet).prj",
"points.shp Shape.Z masspoints", "constrained_delaunay")В следующем примере показано использование этого инструмента как автономного скрипта Python:
'''****************************************************************************
Name: Define Data Boundary of LAS File
Description: This script demonstrates how to delineate data boundaries of
LAS files with irregularly clustered points. It is intended for
use as a script tool with one input LAS file.
****************************************************************************'''
# Import system modules
import arcpy
# Set local variables
inLas = arcpy.GetParameterAsText(0) # input LAS file
ptSpacing = arcpy.GetParameterAsText(1) # LAS point spacing
classCode = arcpy.GetParameterAsText(2) # List of integers
returnValue = arcpy.GetParameterAsText(3) # List of strings
outTin = arcpy.GetParameterAsText(4) # TIN created to delineate data area
outBoundary = arcpy.GetParameterAsText(5) # Polygon boundary file
try:
# Execute LASToMultipoint
lasMP = arcpy.CreateUniqueName('lasMultipoint', 'in_memory')
arcpy.ddd.LASToMultipoint(inLas, LasMP, ptSpacing, class_code,
"ANY_RETURNS", "", sr, inFormat, zfactor)
# Execute CreateTin
arcpy.ddd.CreateTin(outTin, sr, "{0} Shape.Z masspoints"\
.format(lasMP), "Delaunay")
# Execute CopyTin
arcpy.ddd.CopyTin(outTin, "{0}_copy".format(outTin))
# Execute DelineateTinDataArea
maxEdge = ptSpacing * 4
arcpy.ddd.DelineateTinDataArea(outTin, maxEdge, "PERIMETER_ONLY")
# Execute TinDomain
arcpy.ddd.TinDomain(outTin, outBoundary, "POLYGON")
except arcpy.ExecuteError:
print(arcpy.GetMessages())
except Exception as err:
print(err)Параметры среды
Информация о лицензиях
- Basic: Обязательно 3D Analyst
- Standard: Обязательно 3D Analyst
- Advanced: Обязательно 3D Analyst
