Навигация по картам и сценам

Инструмент Исследовать Инструмент исследовать — основной инструмент навигации и идентификации объектов с помощью мыши для карт и для сцен. Он включает основную функциональность навигации 2D и 3D и может дополняться комбинациями клавиш на клавиатуре. В 3D-сценах по умолчанию доступен инструмент навигации по экрану Навигатор.

Обзор

Play Video

  • Продолжительность видео: 7:44
  • Это видео было создано с помощью ArcGIS Pro 3.2.

В этом упражнении вы будете выполнять навигацию по карте и сцене с помощью инструмента Исследовать Инструмент исследовать, а также за счет движений мыши, сочетаний клавиш и экранного навигатора Навигатор. Вы также свяжете виды, чтобы карта и сцена перемещались, масштабировались и поворачивались вместе. В дополнительном разделе вы узнаете, как перемещаться по карте и сцене, используя только клавиатуру.

  • Расчетное время: 20 минут (30 минут с дополнительным разделом)
  • Требования к программному обеспечению: ArcGIS Pro Basic
Примечание:

Краткие руководства обновляются в каждой версии программного обеспечения. Для получения наилучших результатов используйте версию онлайн-справки, соответствующую версии вашего программного обеспечения.

Открытие проекта

Вы откроете проект, содержащий 2D-карту и 3D-сцену, показывающие местность вокруг Аораки/горы Кука на Южном острове Новой Зеландии. Гора Аораки/Маунт Кук высотой более 3700 метров является самой высокой горой Новой Зеландии.

Фотография Aoraki/Гора Кука
Aoraki/Гора Кука с птицами кеа на переднем плане. Фото awiemuc. Загружена из Wikimedia Commons и использована с лицензией Creative Commons 2.0.
  1. Запустите ArcGIS Pro и выполните вход, если необходимо.
  2. На начальной странице рядом со списком последних проектов щелкните Открыть другой проект.
    Примечание:

    Если у вас в приложении есть открытый проект, щелкните вкладку Проект на ленте. В списке боковых вкладок щелкните Открыть. На странице Открыть щелкните Открыть другой проект Открыть другой проект в верхней части страницы.

  3. В диалоговом окне Открыть проект в разделе Портал Портал нажмите ArcGIS Online ArcGIS Online.
    Примечание:

    Если вы вошли в ArcGIS Enterprise ArcGIS Enterprise, вы должны настроить свой активный портал ArcGIS Online на доступ к учебным данным. Если вы не можете этого сделать, можете загрузить данные из браузера.

  4. Вверху диалогового окна в поле Поиск наберите Navigate maps and scenes и нажмите клавишу Enter.
  5. В списке результатов поиска щелкните Навигация в картах и сценах, чтобы выбрать пакет проекта.
    Примечание:

    Если с этим именем есть несколько пакетов проекта, выберите пакет с отметкой Достоверный Достоверный. В столбце Владелец имя владельца - ArcGISProTutorials. Если вы не получаете никаких результатов, см. Нет результатов поиска.

  6. Нажмите OK.

    Проект открывается активной картой под названием Mount Cook, увеличенной до области вокруг национального парка Аораки/Маунт Кук на Южном острове Новой Зеландии. Также в проекте открыта 3D-сцена под названием Mount Cook 3D.

  7. В панели Содержание включите слой Aoraki/Mount Cook National Park, чтобы увидеть границу парка.

    Карта национального парка Aoraki/Mount Cook

Навигация по 2D-карте

Вы будете перемещаться по национальному парку с помощью инструмента Исследовать Инструмент исследовать и мыши. Вы также создадите пространственную закладку в местоположении Аораки /Маунт-Кук и найдете объект парка по его координатам.

  1. Щелкните вкладку Вид на ленте. В группе Окна щелкните Сбросить панели Сбросить панели и выберите Сбросить панели для картографирования (по умолчанию).

    При этом открываются панели Содержание и Каталог, остальные панели остаются закрытыми.

  2. На ленте щелкните вкладку Карта. Убедитесь, что в группе Навигация выбран инструмент Исследовать Инструмент исследовать. Наведите указатель мыши на инструмент.
    Всплывающая справка к инструменту Исследовать

    Экранная подсказка показывает функции навигации с помощью кнопок мыши и некоторые распространенные сочетания клавиш быстрого доступа.

  3. Наведите курсор мыши на карту.

    В нижней части вида карты отображаются координаты широты/долготы указателя мыши.

    Подсказка:

    По умолчанию координаты выражаются в десятичных градусах. Вы можете нажать на стрелку ниспадающего списка рядом с координатами, чтобы выбрать другие единицы отображения.

  4. Используйте колесико мыши для изменения масштаба карты.

    Текущий масштаб карты отображается в поле масштаба в левом нижнем углу вида.

  5. Перемещайте карту, чтобы панорамировать область.
  6. На панели Содержание щелкните правой кнопкой на слое Aoraki/Mount Cook National Park и нажмите Приблизить к слою Приблизить к слою.

    Карта масштабируется до границы парка.

  7. На панели Содержание включите слой Aoraki/Mount Cook.

    Пик отображается пурпурным треугольником.

  8. Нажмите и удерживайте клавишу Ctrl и щелкните пик, чтобы отцентрировать его на экране.
  9. В нижнем левом углу вида щелкните на стрелку ниспадающего меню масштаба и выберите 1:100 000.

    Карта отображает Аораки/Маунт-Кук

  10. На ленте, на вкладке Карта в группе Навигация щелкните ЗакладкиЗакладкии выберите Новая закладка Новая закладка.
  11. В диалоговом окне Создать закладку, в окне Имя, введите Aoraki/Mount Cook. Нажмите OK.
  12. На ленте на вкладке Карта снова щелкните Закладки Закладки. В разделе закладки Маунт-Кук выберите Национальный парк.
  13. На ленте на вкладке Карта в группе Навигация нажмите Перейти к точке XY Перейти к XY.

    На карте появляются поля для ввода входных широты и долготы. Единицами измерения по умолчанию являются десятичные градусы (dd).

  14. На панели в поле долготы Long введите 170.13E. В поле широты Lat введите 43.77S.

    Поля ввода для инструмента Перейти к точке XY

  15. На панели щелкните Подсветить местоположение Подсветить.

    На экране высвечивается местоположение аэропорта Маунт-Кук.

  16. На панели щелкните кнопку Переместить к местоположению Переместить к.

    Местоположение находится в центре карты.

  17. На вкладке Карта в группе Навигация щелкните Фиксированное увеличение Фиксированное увеличение несколько раз, пока аэропорт не станет виден на базовой карте.
    Подсказка:

    Вы также можете найти местоположения на карте с помощью кнопки Найти Найти местоположение на вкладке Карта в группе Запрос.

  18. На вкладке Карта в группе Навигация щелкните Перейти к точке XY Перейти к XY, чтобы отключить инструмент и удалить панель.
  19. На Панели инструментов быстрого доступа нажмите Сохранить проект Сохранить проект.

Навигация по 3D-сцене

А теперь вы посмотрите на эту гору в 3D-сцене. Вы перемещаетесь по карте с помощью инструмента Исследовать и расположенного на экране навигатора.

  1. Щелкните вкладку вида Mount Cook 3D, чтобы сделать активной 3D-сцену.
    3D вид национального парка Aoraki/Гора Кука

    На виде представлена область вокруг горы в 3D. Ваша текущая высота над уровнем земной поверхности отображается в окне масштаба карты.

  2. На вкладке Карта в группе Навигация щелкните Закладки Закладки. В закладках Mount Cook Bookmarks щелкните Aoraki/Mount Cook.

    Закладка, которую вы создали на карте, также работает и в сцене. Вид направлен на север и перспектива является перпендикулярной (четко вниз).

  3. На панели Содержание в разделе 3D слои включите слой Aoraki/Mount Cook.
  4. С помощью инструмента Исследовать Инструмент исследовать, выбранного на вкладке Карта, перетащите сцену для перемещения по области.
  5. Используйте колесико мыши для изменения масштаба карты.
  6. Наклоните камеру (которая представляет вашу точку обзора), щелкнув колесиком прокрутки мыши и одновременно перемещая мышь вверх или вниз.
  7. Поверните камеру, щелкнув колесиком прокрутки на мыши и одновременно перемещая мышь из стороны в сторону.

    При повороте индикатор севера на навигаторе в углу вида показывает, в каком направлении находится север.

    Навигатор с выделенной стрелкой севера

  8. Нажмите и удерживайте клавишу Q и переместите курсор мыши один раз в любом направлении, чтобы начать перемещение. Переместите мышь еще раз, чтобы изменить направление.

    Вид непрерывно перемещается. Положение камеры и высота над уровнем моря сохраняются.

    Подсказка:

    Удерживая клавишу Q, нажмите и удерживайте нажатой клавишу Shift, чтобы уменьшить скорость перемещения. Нажмите и удерживайте клавишу Ctrl, чтобы увеличить скорость. В настройках навигации можно отметить опцию Следовать поверхности при передвижении, чтобы избежать столкновений с холмами и горами.

  9. Перейдите на закладку Aoraki/Mount Cook.

    Те же навигационные движения, которые вы выполняете с помощью инструмента Исследовать Инструмент исследовать и мыши, можно выполнять с помощью навигатора.

  10. В углу сцены, в навигаторе, щелкните Показать полное управление.

    Кнопка Показать полное управление

    Навигатор увеличится для отображения всей функциональности.

    Полноценный контроль 3D-навигации
  11. Перемещайте сцену, перетаскивая внешнее кольцо навигатора в любом направлении.

    При перетаскивании карты неяркая стрелка расширяется от навигатора, показывая направление.

  12. Наклоняйте и поворачивайте камеру, перетаскивая внутреннее кольцо навигатора.
    Подсказка:

    По умолчанию вы не можете наклонять камеру ниже земной поверхности, но можете включить навигацию под земной поверхностью.

  13. Посмотреть вокруг зафиксированной точки можно, перетаскивая внутреннюю сферу навигатора.
  14. Щелкните по одной из точек на внешнем кольце, которые соответствуют основным направлениям.

    Камера повернется в сторону соответствующего направления. Стрелка севера на внешнем кольце всегда указывает на север.

    Подсказка:

    Экранный навигатор по умолчанию отображается в сценах, но также может использоваться на картах. Чтобы включить или выключить навигатор, щелкните правой кнопкой мыши карту или сцену и выберите Навигатор Навигатор. В качестве альтернативы щелкните вкладку Вид на ленте и щелкните Навигатор Навигатор в группе Навигация. Вы можете изменить настройки навигатора в разделе Опции навигации.

Связывание видов

Вы можете отображать карту и сцену рядом и связывать их для синхронизации навигации.

  1. Перетащите вкладку вида Mount Cook 3D, чтобы прикрепить ее справа.
    Указатель мыши, наведенный на место для прикрепления

    Если вид прикреплен в новом месте, карта и сцена отображаются рядом.

    Карта и сцена показаны рядом.
  2. Щелкните вкладку Вид на ленте. В группе Связь щелкните ниспадающее меню Связать виды и нажмите Центрировать и масштабировать Центрировать и масштабировать при связывании.

    Карта приблизится к экстенту и масштабу, соответствующему сцене. Вкладки видов для карты и сцены будут помечены иконкой, обозначающей, что они связаны.

  3. Перемещайтесь по сцене с помощью инструмента Исследовать Инструмент исследовать или навигатора на экране Навигатор.

    Карта и сцена перемещаются, масштабируются и даже поворачиваются одинаково.

    Подсказка:

    Также вы можете выполнять навигацию в виде карты. Навигация по карте и сцене продолжает выполняться одновременно.

  4. На вкладке Вид в группе Связь нажмите выбранную кнопку Связать виды Центрировать и масштабировать при связывании, чтобы отключить связь видов.
  5. Панорамируете и меняйте масштаб для подтверждения того, что виды не связаны.

    Карта горы Кука может быть повернута под непривычным углом. Вы сбросите угол поворота.

  6. Щелкните вкладку вида карты Маунт-Кук, чтобы сделать карту активной. На панели Содержание щелкните правой кнопкой название карты и выберите Свойства Свойства.
  7. В диалоговом окне Свойства карты на вкладке Общие щелкните стрелку ниспадающего списка Поворот и выберите . Нажмите OK.
  8. Перетащите вкладку вида Mount Cook 3D и поместите ее поверх вкладки вида Mount Cook.

    Сцена Mount Cook 3D активна и заполняет пространство вида.

  9. При желании минимизируйте навигатор.
  10. На Панели инструментов быстрого доступа нажмите Сохранить проект Сохранить проект.

В этом упражнении вы изучили общие приемы навигации по картам и сценам с помощью инструмента Исследовать Инструмент исследовать путем движений мыши. Вы использовали окно масштаба карты, чтобы задать масштаб карты, и переходили к местоположениям с помощью инструмента Перейти к точке XY Перейти к XY и закладок. Вы использовали экранный навигатор Навигатор и связали виды для синхронизации навигации.

В дополнительном разделе вы будете перемещаться по карте и сцене, используя только сочетания клавиш быстрого доступа.

Используйте клавиатуру для навигации (дополнительно)

Навигация по картам и сценам с помощью клавиатуры может повысить вашу производительность и простоту работы. В дополнение к сочетаниям клавиш, используемым в этом разделе, вы можете открыть диалоговое окно Клавиши быстрого доступа , чтобы найти другие сочетания клавиш или создать свои собственные.

Навигация по карте с помощью клавиатуры

В этом разделе вы проведете навигацию по карте Маунт-Кук и измените ее базовую карту.

  1. Нажмите Ctrl+F6, чтобы активировать просмотр вида карты Маунт-Кук (Mount Cook).
  2. Нажмите клавишу Alt, чтобы отобразить подсказки клавиш на ленте. Нажмите M, чтобы выбрать вкладку Карта, и нажмите BK, чтобы открыть галерею закладок.
  3. Нажмите клавишу Стрелка вниз, чтобы выбрать закладку Aoraki/Mount Cook. Нажмите клавишу Enter.
  4. Нажмите клавишу Alt, чтобы снова отобразить подсказки по клавишам KeyTips. Нажмите M, чтобы выбрать вкладку Карта, и нажмите BM, чтобы открыть галерею базовых карт.
  5. Нажмите клавишу Стрелка вниз, а затем клавишу Стрелка влево, чтобы выбрать базовую карту Снимки Гибрид. Нажмите клавишу Enter.

    Если ваши базовые карты расположены по-другому, вы все равно сможете выбрать базовую карту Снимки Гибрид с помощью клавиш со стрелками.

  6. Нажимайте клавиши со стрелками по очереди, чтобы перемещать карту в разных направлениях. Нажмите и удерживайте клавишу со стрелкой для непрерывного перемещения.
    Подсказка:

    Нажмите и удерживайте две клавиши со стрелками для непрерывного перемещения не по основным сторонам света. Например, нажмите и удерживайте клавиши Стрелка влево и Стрелка вниз для перемещения на юго-запад.

  7. Нажмите клавишу Дефис (-) несколько раз, чтобы уменьшить масштаб Южного острова.

    Сцена, увеличенная до всего Южного острова

  8. Нажмите клавишу Равно (=), чтобы вернуться к прежнему масштабу.
    Подсказка:

    Нажмите и удерживайте любую из клавиш для непрерывного масштабирования.

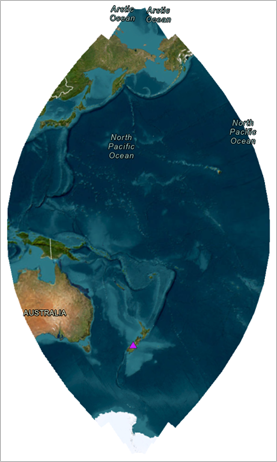

  9. Нажмите клавишу Insert, чтобы увеличить изображение до полного экстента.

    Система координат сцены, ZGD 2000 New Zealand Transverse Mercator, ограничивает экстент карты.

  10. Нажмите клавишу Запятая (,), чтобы перейти к предыдущему экстенту.

    Клавиши Запятая (предыдущий экстент Предыдущий экстент) и Точка (Следующий экстент Следующий экстент) позволяют перемещаться назад и вперед между ранее посещенными местоположениями.

Перемещайтесь по сцене с помощью клавиатуры

В этом разделе вы будете использовать клавиатуру для навигации по 3D-сцене Маунт-Кук. Вы также воспользуетесь инструментом Перейти к точке XY. Ранее вы использовали этот инструмент, чтобы найти аэропорт Маунт-Кук на карте.

  1. Нажмите Ctrl+F6, чтобы активировать сцену Mount Cook 3D.
  2. Нажмите клавишу Alt, чтобы отобразить подсказки по клавишам на ленте. Нажмите M, чтобы выбрать вкладку Карта, и нажмите BK, чтобы открыть галерею закладок.
  3. Нажмите клавишу Стрелка вниз, а затем клавишу Стрелка влево, чтобы выбрать закладку National Park. Нажмите клавишу Enter.
  4. Нажмите клавишу Alt, чтобы отобразить подсказки по клавишам быстрого доступа. Нажмите M, чтобы выбрать вкладку Карта, и нажмите BM, чтобы открыть галерею базовых карт.
  5. Нажмите клавишу Стрелка вниз, а затем клавишу Стрелка влево, чтобы выбрать базовую карту Снимки Гибрид. Нажмите клавишу Enter.
  6. Снова нажмите клавишу Alt. Нажмите M, чтобы выбрать вкладку Карта, и нажмите T, чтобы выбрать инструмент Перейти к точке XY Перейти к XY и открыть наложение.
  7. Нажмите клавишу Tab четыре раза, чтобы поместить курсор в поле долготы Long панели.
  8. В поле Долгота введите 168.66E. Нажмите клавишу Tab. В поле Широта введите 45.03S. Нажмите клавишу Tab три раза, чтобы выбрать инструмент Переместить Перемещение на наложении.
    Перейдите к XY на наложении с выбранным инструментом Переместить
  9. Нажмите клавишу Enter, чтобы переместить сцену на извилистое озеро Вакатипу в регионе Отаго.
  10. Дважды нажмите клавишу Tab, чтобы выбрать поле масштаб карты. Нажмите клавишу Delete, чтобы удалить текущее значение. Введите 10000 и нажмите клавишу Enter, чтобы приблизить изображение к спортивному курорту Квинстаун.
  11. Используйте сочетания клавиш, приведенные в следующей таблице, чтобы изучить Квинстаун. Нажмите и удерживайте клавишу, чтобы применить ее эффект непрерывно.

    Сочетание клавишЭффект

    Стрелки

    Переместить

    Равно (=)

    Увеличить

    Тире (-)

    Уменьшить

    A

    Поворот камеры против часовой стрелки

    D

    Поворот камеры по часовой стрелке

    W

    Наклон камеры вверх

    S

    Наклон камеры вниз

    U

    Поднять камеру

    J

    Опустить камеру

    N

    Посмотреть на север

    P

    Посмотреть вниз

    Клавиши быстрого доступа для навигации
  12. Нажмите клавишу Alt, чтобы отобразить Подсказки по клавишам. Нажмите M и нажмите T.

    Выбор инструмента Перейти к точке XY Перейти к XY на ленте отменяется, и наложение удаляется со сцены.

  13. Нажмите Ctrl+S, чтобы сохранить проект.
