Изменение компоновки, примененной к диаграмме связей

Когда вы строите диаграмму связей по графу знаний, можно изменить способ размещения элементов для лучшей визуализации отношений между ними. Вы можете выбрать отдельные элементы и переместить их. Также можно изменить компоновку, которая используется для размещения элементов диаграммы связей и отображения отношений между ними.

По умолчанию, элементы упорядочиваются с использованием стандартной органической компоновки. Однако есть несколько типов компоновок, из которых можно выбрать: Основная, Органическая, Дерево, Радиальная, Иерархическая и Хронологическая. Компоновка, используемая для размещения содержания диаграммы связей, отображается на ленте и указывается в качестве текущей. Различные операции на диаграмме связей используют текущую компоновку для обработки результатов. Например, при добавлении элементов и их отношений, они добавляются тем способом, который принят в текущей компоновке.

Если какая-либо часть диаграммы связей представлена в данной компоновке не очень хорошо, можно выбрать эти элементы и применить к ним другую компоновку.

Компоновки группы Основная

В настоящее время в нее входит только компоновка Сетка Компоновка Сетка. Эта компоновка позволяет упорядочить элементы в виде регулярной сетки, размер ячеек которой зависит от числа элементов.

Диаграмма связей в компоновке cетки

Компоновки группы Органическая

В этой группе элементы диаграммы связей упорядочены с помощью компоновок с направленной силой. Этот тип алгоритма компоновки рассматривает диаграмму связей как механическую систему. Элементы отталкиваются друг от друга как магниты одинаковыми полюсами, в то же время они соединяются друг с другом отношениями. Этот алгоритм постоянно размещает элементы, оценивая возникающие силы, пока не будет достигнуто равновесие. Настройки позволяют вам настроить способ размещения элементов. Эти компоновки позволяют визуализировать элементы в кластерах, подчеркивая способ их соединения.

Поддерживаются следующие органические компоновки: стандартный, общественный, круг листьев, веретеновидный и географический.

Стандартная органическая компоновка

Стандартная компоновка Стандартная органическая компоновка использует компоновку Направленная сила для упорядочивания элементов.

Компоновка Стандартная используется по умолчанию, для упорядочивания элементов и отношений при создании диаграммы связей.

Диаграмма связей в органической компоновке Стандартная

Органическая компоновка Сообщество

Компоновка Сообщество Органическая компоновка Сообщество находит сообщества, группирующие элементы, тесно связанные друг с другом. Компоновка Направленная сила затем используется для упорядочивания сообществ. Силы притяжения в отношениях между элементами различных сообществ ослаблены, поэтому сообщества выглядят более обособленными, чем в стандартной органической компоновке.

Диаграмма связей в органической компоновке Сообщество

Органическая компоновка Круг листьев

Компоновка Круг листьев Органическая компоновка Круг листьев использует ту же компоновку Направленная сила для Стандартной компоновки. Но элементы листьев упорядочиваются в круги вокруг тех элементов, с которыми они соединены. Такая структура позволяет визуализировать периферические элементы в сети.

Диаграмма связей в органической компоновке Круг листьев

Органическая компоновка Веретеновидная

Веретеновидная компоновка Веретеновидная органическая компоновка похожа на компоновку Круг листьев. Однако элементы с пониженным порядком два или три обрабатываются по-разному.

Группа элементов с пониженным порядком два, которые связаны с двумя такими же элементами, вначале исключаются из обработки компоновкой с направленной силой. В конце группа элементов располагается вдоль линии. Линия проходит под прямым углом к линии, соединяющей два элемента, с которыми они соединены. Например, двое родителей стоят на тропе на некотором расстоянии друг от друга. Вдоль тропы между родителями можно провести линию. Их дети стоят вдоль линии, проведенной перпендикулярно к линии, соединяющей двух родителей.

Элементы с пониженным порядком три обрабатываются похожим образом. Однако они размещаются вокруг центра масс между соединенными элементами. Эта компоновка позволяет увидеть, что некоторые элементы имеют отношения с некоторыми парами или тройками элементов.

Диаграмма связей в органической компоновке Веретеновидная

Географическая органическая компоновка

Географическая компоновка Географический организует пространственные элементы географически, используя их геометрию. Пространственные элементы с пустой геометрией и непространственные элементы также отображаются на диаграмме связей, но их размещение и расположение определяются с помощью компоновки Стандартная.

Диаграмма связей в Географической органической компоновке

Базовая карта Светло-серое полотно используется по умолчанию как фон, чтобы по ней можно было ориентироваться. Чтобы поменять базовую карту, щелкните галерею Базовая карта Базовая карта в группе Слой на вкладке Диаграмма связей на ленте.

Вы также можете добавить пространственные данные к диаграммам связей, которые используют Географическую компоновку. На вкладке Диаграмма связей в группе Слой щелкните Добавить данные Добавить данные.

Диаграмма связей в Географической органической компоновке с добавленными на карту пространственными данными

Если вы измените диаграмму связей, чтобы использовать другую компоновку, базовая карта и любые добавленные пространственные данные останутся на панели Содержание, но их данные видны не будут.

Примечание:

Географическая компоновка использует систему координат WGS 1984, это единственная система координат, которая поддерживается при определении геопространственного элемента. Если вы измените систему координат диаграммы связей, расположение элементов и связей может оказаться искаженным, а некоторые элементы графа могут быть не видны.

Компоновки-деревья

Компоновка Дерево упорядочивает элементы и их отношения как в природе, когда дерево начинается со ствола, от которого отходят ветви. В диаграмме связей корневой элемент является начальной точкой, расположенной вверху в компоновке Сверху вниз. Элементы, связанные с корневым, выравниваются в линию под ним, в данном примере слева направо. Любые элементы, связанные с последними, которые еще не представлны на диаграмме связей, добавляются ниже как следующий ряд и т.д.

Вы можете назначить один или несколько элементов на диаграмме связей как корневые. Если корневой элемент не задан, алгоритм выбирает соединение, связанное с наименьшим индексом топологии сети и выбирает его в качестве корневого.

Варианты древовидной компоновки представляют различные направления ориентации отношений. А именно: Слева направо, Справа налево, Сверху вниз и Снизу вверх.

Древовидная компоновка Слева направо

В компоновке Слева направо Древовидная компоновка Слева направо корневой элемент располагается слева от диаграммы связей. Каждый уровень в дереве размещается ближе к правому краю диаграммы связей.

Диаграмма связей в древовидной компоновке Слева направо.

Древовидная компоновка Справа налево

В компоновке Справа налево Древовидная компоновка Справа налево корневой элемент располагается справа от диаграммы связей. Каждый уровень в дереве размещается ближе к левому краю диаграммы связей.

Диаграмма связей в древовидной компоновке Справа налево

Древовидная компоновка Сверху вниз

В компоновке Сверху вниз Древовидная компоновка Сверху вниз корневой элемент располагается вверху диаграммы связей. Каждый уровень в дереве размещается ближе к нижнему краю диаграммы связей.

Диаграмма связей в древовидной компоновке Сверху вниз

Древовидная компоновка Снизу вверх

В компоновке Снизу вверх Древовидная компоновка Снизу вверх корневой элемент располагается внизу диаграммы связей. Каждый уровень в дереве размещается ближе к верхнему краю диаграммы связей.

Диаграмма связей в древовидной компоновке Снизу вверх

Радиальные компоновки

Радиальные компоновки являются частным случаем древовидной компоновки, в которой корневой элемент находится в центре круга, а связанные с ним элементы размещаются вокруг него. Есть два типа компоновки Радиальная: Центрированная на корне и Центрированная на узле.

Центрированная на корне радиальная компоновка

В компоновке Центрированная на корне Центрическая корневая компоновка корневой элемент дерева размещается в центре круга. Все элементы листьев располагаются по внешнему краю круга. Элементы дерева на каждом уровне иерархии располагаются в концентрических кругах между корневым элементом и внешним краем.

Диаграмма связей в радиальной компоновке Центрированная на корне

Радиальная компоновка Центрированная на узле

Компоновка Центрированная на узле Центрическая узловая компоновка также основана на кругах. Каждый элемент используется как центр круга, а связанные с ним элементы размещаются по краю данного круга. Круги элементов могут перекрываться, т.к. круги элементов размещаются вокруг корня дерева.

Диаграмма связей в радиальной компоновке Центрированная на узле

Иерархические компоновки

Иерархические компоновки похожи на древовидные. Однако предпринимается попытка ориентировать большинство отношений в определенном направлении. Например, в иерархической компоновке Сверху вниз элементы-источники отношений располагаются вверху, в элементы назначения - внизу.

Алгорит пытается ограничить число мест, в которых отношения пересекаются. В отличие от компоновок Дерево, отношения между элементами одного уровня диаграммы с Иерархическими компоновками недопустимы.

Поддерживаются иерархические компоновки сверху вниз и снизу вверх.

Иерархическая компоновка Сверху вниз

В компоновке Сверху вниз Иерархическая компоновка Сверху вниз корневой элемент располагается вверху диаграммы связей. Алгоритм пытается расположить элементы источников внизу, а назначений - вверху диаграммы связей.

Диаграмма связей в иерархической компоновке Сверху вниз

Иерархическая компоновка Снизу вверх

В компоновке Снизу вверх Иерархическая компоновка Снизу вверх корневой элемент располагается внизу диаграммы связей. Алгоритм пытается расположить элементы источников внизу, а назначений - вверху диаграммы связей.

Диаграмма связей в иерархической компоновке Снизу вверх

Хронологические компоновки

Хронологические компоновки упорядочивают элементы и отношения с использованием времени. Элементы со свойствами времени, называемые элементами событий, и отношения со свойствами времени, называемые отношениями событий, расположены на одной или более временных линиях в порядке происхождения. Чтобы элемент или связь считались событием, тип элемента или отношения должен иметь свойство времени, а для связанного слоя диаграммы связей должно быть включено время.

По умолчанию отсчет времени начинается с самой старой даты слева и самой новой даты справа. Эти компоновки включают временной баннер, на котором отображаются наиболее подходящие для данных временные интервалы, начало и конец каждого события, а также сдвиг относительно UTC.

Есть четыре типа событий, представленных в хронологической компоновке:

  • События продолжительных элементов: элементы со свойствами начальной и конечной даты.
  • События пунктуальных элементов: объекты только с одним свойством даты.
  • События длительных отношений: отношения со свойствами начальной и конечной даты.
  • События пунктуальных отношений: отношения, имеющие только одно свойство даты.

Все элементы, не связанные с событием, будут организованы с использованием компоновки направленной силы за пределами хронологической части компоновки.

Поддерживаемые хронологические компоновки - Шкала времени и Несколько шкал времени.

Шкала времени

Компоновка временной шкалы упорядочивает все события на единой шкале времени. По умолчанию направление времени задается слева направо, а события, которые перекрываются во времени, расположены вертикально.

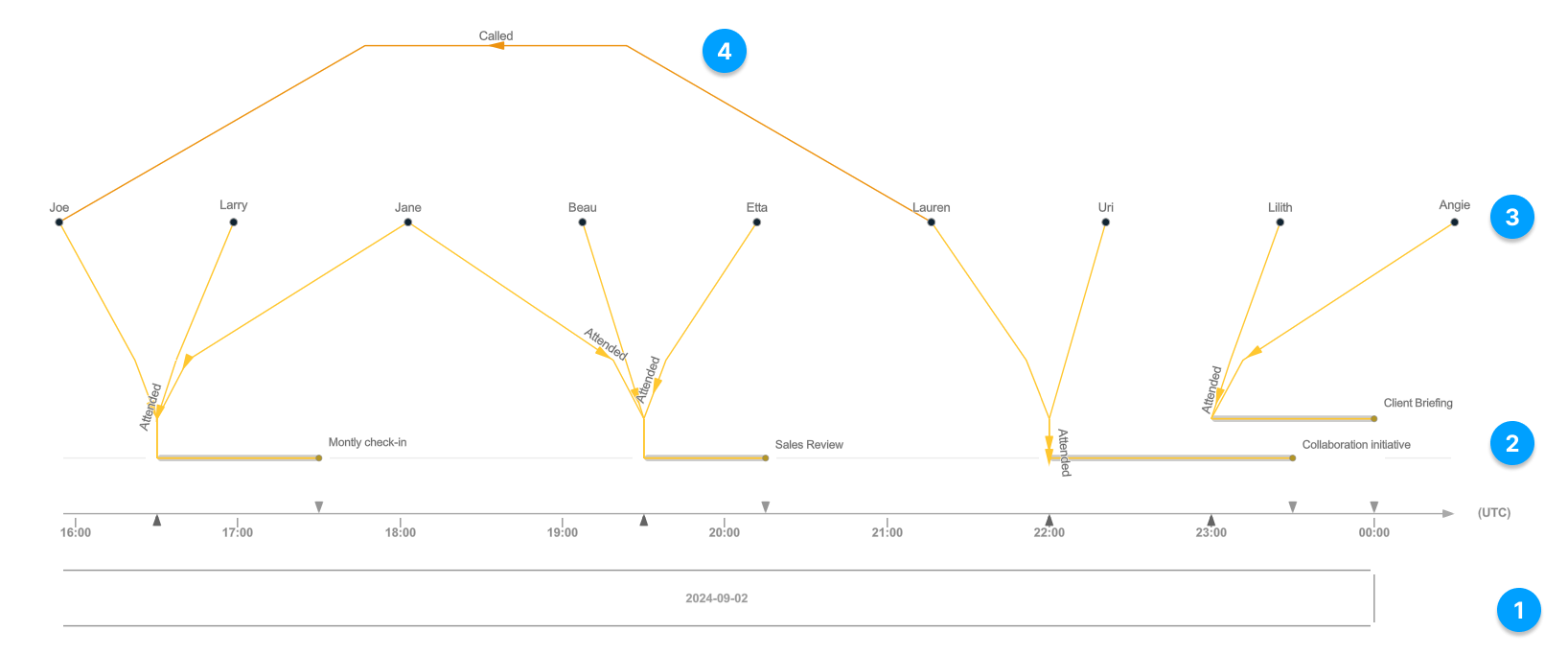

Диаграмма связей в компоновке Шкала времени

Компоновка Шкала времени имеет различные элементы, передающие отношения между событиями во времени. Ось времени (номер 1 на изображении выше) указывает направление времени, смещение относительно UTC, даты и время, а также начало и конец событий. Временная шкала (номер 2 на изображении выше) содержит собятия. Элементы, не являющиеся событиями (номер 3 на изображении выше), связанные с событиями, отображаются за пределами временной шкалы. Отношения между элементами, не являющимися событиями, и элементами-не событиями, не связанными с элементами событий (номер 4 на изображении выше), отображаются дальше всего от оси времени.

Вы можете изменить свойства, которые упорядочивают элементы и отношения в этой компоновке, в настройках компоновки.

Несколько шкал времени

Компоновка Несколько шкал времени создает индивидуальные временные шкалы для каждого объекта, связанного с событием. Элементы событий размещаются между шкалами времени. Отношения рисуются между шкалой времени и связанным с ней элементом события. Отношения, соединяющие события, которые имеют как начальное, так и конечное время, также называемые событиями продолжительности, имеют прямой угол. Отрезок на временной шкале отражает продолжительность события. В компоновке упорядочены объекты и отношения в зависимости от типа события, как указано ниже:

  • Длительность событий элемента: отношения расположены под прямым углом к событию элемента и отображаются на временной шкале в течение всего времени действия события.
  • Пунктуальные события объекта: отношения отображаются по прямой линии от временной шкалы к элементу события.
  • События длительных отношений: отношение отображается на обеих временных линиях элементов, не являющихся событиями, на протяжении события.
  • События, связанные с пунктуальностью: отношений, отображаются по прямой линии от временной шкалы к элементам, не связанным с событиями.
Диаграмма связей в компоновке Несколько шкал времени

Компоновка Несколько шкал времени имеет различные элементы, передающие отношения между событиями во времени.

Ось времени (номер 1 на изображении выше) указывает направление времени, смещение относительно UTC, даты и время, а также начало и конец событий. События представлены на нескольких временных шкалах (номер 2 на изображении выше). Временная шкала может иметь корень временной шкалы (номер 3 на изображении выше), представленный в начале временной шкалы. Корень шкалы времени — это элемент не являющийся событием, который связан с событиями, изображенными на шкале времени. Существует максимум одна временная шкала, не имеющая корня: эта временная шкала содержит события, которые не связаны ни с одним элементом в диаграмме связей. Отношения между элементами, не являющимися событиями, и элементами-не событиями, не связанными с элементами событий (номер 4 на изображении выше), отображаются за пределами корней временных шкал. Временная шкала (цифра 5 на изображении выше) показывает, как продолжительность временной шкалы соотносится с часами.

Вы можете изменить свойства, которые упорядочивают элементы и отношения в этой компоновке, в настройках компоновки.

Изменение текущей компоновки диаграммы связей

Текущая компоновка диаграммы связей отображается на вкладке Диаграмма связей на ленте в группе Компоновка. Например, если в диаграмме связей используется стандартная органическая компоновка по умолчанию, в ниспадающем списке отображается значок для компоновки Стандартная Стандартная органическая компоновка.

Чтобы применить другую компоновку к элементам и отношениям в диаграмме связей, выполните следующие действия:

  1. Щелкните вкладку Диаграмма связей на ленте.
  2. Чтобы изменить компоновку для всей диаграммы связи, щелкните Очистить в группе Выборка.
  3. В группе Визуализация на ленте щелкните ниспадающий список Компоновка и выберите в галерее другую компоновку.

    Все элементы и отношения на диаграмме связей будут переупорядочены в соответствии с новой компоновкой. Значок для новой компоновки отобразится в ниспадающем списке на ленте и станет текущей компоновкой диаграммы связей.

  4. Чтобы изменить компоновку для поднабора элементов графа в диаграмме связей, выберите подходящие элементы и отношения.
  5. В группе Визуализация на ленте щелкните ниспадающий список Компоновка и выберите в галерее другую компоновку.

    Только выделенные элементы и отношения на диаграмме связей будут переупорядочены в соответствии с новой компоновкой. Значок для новой компоновки отобразится в ниспадающем списке на ленте и станет текущей компоновкой диаграммы связей.

Визуализация пространственных и непространственных данных

Вы можете отображать или скрывать элементы непространственного графа. По умолчанию элементы непространственного графа отображаются в компоновке диаграммы связей. Фильтры отображения также можно включить на диаграммах связей таким же образом, как они включаются на картах.

Более подробно о включении фильтров отображения

На вкладке Диаграмма связей на ленте в группе Визуализация щелкните Показать непространственные Переключить отображение непространственных данных, чтобы скрыть все непространственные данные, отображаемые на диаграмме связей.

Примечание:

Скрытие непространственных данных не приводит к удалению активного выделения.

Задание корневого элемента для древовидной, радиальной и иерархической компоновки

Если вы используете древовидную, радиальную или иерархическую компоновку можно выбрать определенный элемент и сделать его корневым элементом дерева. Вы можете выбрать более одного корневого элемента, но это будет иметь смысл только при наличии отдельных групп, которые формируют более одного дерева.

Три кнопки, присутствующие на ленте в группе Визуализация, позволяют задать и визуализировать корневой элемент диаграммы связей.

  • Показать корни - переключатель позволяет увидеть, какие элементы диаграммы связей заданы как корневые для древовидной, радиальной и иерархической компоновки. Если переключатель включен, корневые элементы выделены на диаграмме связей зеленым ромбом. По умолчанию переключатель Показать корни включен.
  • Задать корни - если на диаграмме выделен один или несколько элементов, с помощью этой кнопки их можно задать как корневые.
  • Выбрать корни - используйте эту опцию для интерактивного выбора элемента, который вы хотите сделать корневым. Элементы графа, выделенные в данный момент на диаграмме связей, очищаются. Щелкните элемент или выделите их с помощью текущего инструмента выборки.

Когда на активной диаграмме включен этот режим, зеленым ромбом обозначаются все элементы, заданные как корневые. Также, зеленый ромб автоматически появляется или исчезает поверх каждого элемента, который вы добавляете или убираете из набора выбранных в данный момент в качестве корневого.

Чтобы добавить корневой элемент, выполните следующие шаги:

  1. Щелкните вкладку Диаграмма связей на ленте.
  2. Если переключатель Показать корни Показать корни не подсвечен в группе Визуализация на ленте, щелкните его.

    Когда переключатель Показать корни включен, корневые элементы на диаграмме связей обозначаются зеленым ромбом. Если ни один элемент не обозначен таким образом, корневые элементы на диаграмме связей не заданы.

  3. Выберите один или несколько элементов на диаграмме связей в качестве корневых.
  4. В группе Визуализация щелкните Задать корни Задать корни.

    На каждом выделенном элементе появится зеленый ромб, означающий, что элемент выбран в качестве корневого. Корневые элементы остаются выделенными в диаграмме связей.

  5. Чтобы изменить корневые элементы, щелкните Выбрать корни Выбрать корни.

    Выборка всех элементов и отношений будет снята, а корневые элементы будут выбраны.

  6. Выбор элементов для их использования в качестве корневых.
  7. Щелкните Задать корни Задать корни.

    Зеленый ромб будет удален с элементов, ранее назначенных корневыми, и появится на выделенных в данной момент, показывая, что сейчас они выбраны в качестве корневых. Корневые элементы остаются выделенными в диаграмме связей.

  8. Чтобы очистить корневые элементы, щелкните Очистить в группе Выборка на ленте, затем щелкните Задать корни Задать корни.

    Все зеленые ромбы будут удалены с диаграммы связей, поскольку сейчас на диаграмме нет корневых элементов.

Подсказка:

После применения компоновки к элементам диаграммы связей, можно обнаружить, что имеется второе отдельное дерево. Чтобы добавить другой корневой элемент для второго дерева, необходимо выделить текущий корневой элемент, а также второй. Нажмите Shift и щелкните оба элемента, затем щелкните Задать корни.

Перемещение элементов и отношений

Вы можете выбирать элементы и отношения и перемещать их на новые места в диаграмме связей интерактивно, используя один из доступных методов выборки.

Вообще говоря, вы можете выбрать элементы и отношения на диаграмме связей так же, как вы выбираете элементы на карте или выбираете элементы с помощью атрибутов. Используйте инструменты выборки, доступные на ленте, чтобы выбрать способ интерактивного выделения элементов и отношений, например, с помощью использующегося по умолчанию инструмента прямоугольной выборки.

Внизу списка можно выбрать только выделение элементов и отношений или выделение и перемещение на новое место.

  • Выбрать отмечено - выбор элементов и отношений. Например, вы можете удалить выбранные элементы графа из диаграммы связей. Но вы не можете интерактивно перемещать выбранные элементы графа.
  • Выбор и перемещение отмечено - выделение элементов и отношений и их перемещение. Перемещаемые элементы остаются соединенными с другими элементами диаграммы, которые не были выделены. Элементы, соединяющие перемещаемые элементы с остальной частью диаграммы, растягиваются.

Чтобы выбрать и переместить элементы и отношения в диаграмме связей, выполните следующие действия:

  1. На вкладке Диаграмма связей на ленте, в группе Выборка щелкните ниспадающий список Выбрать.
  2. Щелкните инструмент выбора вверху списка, например, инструмент Прямоугольник.
  3. Щелкните Выбрать и переместить внизу списка.

    Активный режим выборки отмечен отмечен, и в ниспадающем списке указано, что используется инструмент Выбор и перемещение Выбрать и переместить.

  4. Наведите курсор на невыделенный элемент в диаграмме связей.

    Над элементом, который можно переместить, появится оранжевый кружок.

  5. Перетащите элемент на новое место в диаграмме связей.

    Когда вы перемещаете элемент, любые отношения, с которыми он соединен, подсвечиваются оранжевым. Невыбранные элементы можно перемещать только по-одному.

    Элемент находится на новом месте, все линии, представляющие отношения, в которых он участвует, сокращаются или растягиваются в соответствии с новым положением.

  6. Интерактивно выберите элементы и отношения в диаграмме связей для перемещения.
  7. Наведите курсор на выделенный элемент в диаграмме связей.

    Оранжевый кружок появится над любыми выбранными элементами, которые могут использоваться как якорная точка для перемещения выбранных элементов графа. Выбранные отношения также выделяются оранжевым.

  8. Перетащите выделенные оранжевым элементы графа на новое место в диаграмме связей.

    Все выбранные элементы графа перемещаются вместе. Их относительное положение на новом месте сохраняется.

    Элементы графа находятся на новом месте. Линии отношений, соединяющие выбранные элементы с остальной частью диаграммы связей, сокращаются или растягиваются в соответствии с новым положением.

Изменение настроек органической компоновки

Если вы используете органические компоновки, несколько параметров позволяют вам настроить расположение элементов и связей на диаграмме связей.

ArcGIS Pro использует итерационный процесс для определения места размещения элементов и связей на диаграмме связей. Количество итераций, используемых органическими компоновками для выполнения необходимых вычислений, оптимизировано для получения хорошего результата за разумное время. Однако если вы готовы подождать дольше с большими диаграммами связей, можно выполнить дополнительные итерации, которые могут улучшить общие результаты. Используйте настройку Бюджет вычислений, чтобы указать максимальное количество времени, которое можно потратить на выполнение вычислений. Указанное значение представляет собой не абсолютное число секунд, а относительное количество времени.

Как обсуждалось выше для органических компоновок, элементы не только отталкивают друг друга, но также притягиваются друг к другу своими отношениями. По умолчанию радиус отталкивания, используемый в органических компоновках, рассчитывается автоматически на основе данных вашего графика. Однако вы можете вручную настроить параметр Радиус отталкивания, чтобы получить другой результат. Например, в компоновке Сообщества, если вы увеличите размер радиуса, сообщества, не связанные тесно, будут располагаться дальше друг от друга на диаграмме связей. В других случаях, если органическая компоновка равномерно распределяет определенный набор данных по круговой схеме, например, увеличение радиуса отталкивания может не иметь заметного эффекта, поскольку силы между элементами хорошо сбалансированы. Идеальная длина ребра умножается на это значение при расчете расстояния отталкивания.

В географической компоновке элементы с пространственным расположением фиксируются в своем географическом положении на карте. Элементы без пространственного положения располагаются с использованием стандартной компоновки. Вы можете повлиять на расположение этих элементов, изменив параметр Идеальная длина ребра, который определяет, как силы притяжения и отталкивания вычисляются вдоль взаимосвязи. При увеличении идеальной длины ребра связанные элементы без пространственного местоположения располагаются дальше от элементов с пространственным местоположением. Разная длина может подходить для карт разного масштаба.

Для расчета идеального расстояния между пространственным элементом и связанным с ним непространственным элементом можно использовать два метода. По умолчанию используется параметр Мультипликативный, при котором идеальное расстояние, которое обычно используется на диаграмме связей, умножается на заданную величину. Параметр Абсолютный позволяет пользователям указывать идеальную длину ребра в десятичных градусах. Используйте небольшое абсолютное идеальное значение, когда диаграмма связей имеет большой географический масштаб, например, когда данные представляют город — большие числа поместят связанные непространственные элементы за пределы экстента карты.

По умолчанию карта будет увеличиваться или уменьшаться при настройке параметров Идеальной длины ребра. Вы всегда будете видеть все элементы на диаграмме связей. Установите отметку Сохранить текущий экстент, чтобы изменить расположение непространственных элементов без изменения масштаба карты.

Для изменения настроек органической компоновки выполните следующие шаги:

  1. Убедитесь, что текущая компоновка диаграммы связей является органической.
  2. На вкладке Диаграмма связей на ленте в группе Визуализация нажмите кнопку Настройки Настройки компоновки.
  3. Измените параметр Бюджет вычислений, используя один из следующих способов.
    • Перетащите бегунок влево или вправо.
    • Введите число в текстовое поле.

    По умолчанию для завершения соответствующих вычислений предоставляется 2 секунды. Минимальное значение составляет одну секунду, а максимальное значение — 100 секунд.

  4. Нажмите переключатель Автоматический, чтобы отключить автоматические расчеты для настройки Радиус отталкивания и изменить способ расчета радиуса одним из следующих методов:
    • Перетащите бегунок влево или вправо.
    • Введите число в текстовое поле.

    По умолчанию используется радиус отталкивания, равный единице. Минимальное -1, а максимальное значение - 99.

  5. Если текущая компоновка диаграммы связей является географическим, щелкните раскрывающийся список Идеальная длина ребра, выберите соответствующий метод расчета расстояния и используйте один из приведенных ниже методов, чтобы изменить способ расчета расстояния.
    • Перетащите бегунок влево или вправо.
    • Введите число в текстовое поле.

    Для Мультипликативного метода по умолчанию используется множитель, равный единице; минимальное значение равно нулю, а максимальное значение равно пяти. Для Абсолютного метода по умолчанию используется множитель, равный единице; минимальное значение равно нулю, а максимальное значение равно 360.

  6. Если текущая компоновка диаграммы связей является географическим, установите метку Сохранить текущий экстент, чтобы сохранить тот же масштаб карты при изменении настроек компоновки.
  7. Щелкните Применить.

Элементы перемещаются на диаграмме связей в соответствии с текущими настройками.

Примечание:

Чтобы вернуть параметры компоновки к значениям по умолчанию, нажмите кнопку Настройки Настройки компоновки, нажмите Сбросить и нажмите Применить. Нажатие кнопки Сбросить не изменит ваш выбор в отношении сохранения текущего экстента карты при использовании географической компоновки.

Изменение настройки хронологической компоновки

Если вы используете хронологические компоновки, настройки позволяют настроить временной баннер, направление времени и расположение объектов и отношений на диаграмме связей. Направление оси времени определяет, в каком направлении ориентировать компоновку и где размещать самые старые события. По умолчанию используется значение влево, при котором самые старые события располагаются слева на временной шкале, а самые новые — справа.

Параметры Разделение линий определяют способ сдвига визуально перекрывающихся отношений. Настройка Сила сдвигает каждое перекрывающееся отношение от предыдущего на заданную величину. Включите кнопку Равное расстояние, чтобы сместить отношения на одинаковое расстояние друг от друга. Включите параметры Использовать кривые Безье, чтобы сместить перекрывающиеся отношения с кривыми Безье по умолчанию. Настройка Коэффициент формы изменяет расположение углов на линии отношения. Значение по умолчанию равно нулю, что создает изгиб в отношениях рядом с каждым элементом. Чем больше это число, тем ближе к середине линии отношения располагаются изгибы.

По умолчанию диаграмма связей будет увеличиваться или уменьшаться в зависимости от настроек компоновки. Вы всегда будете видеть все элементы на диаграмме связей. Щелкните опцию Сохранить текущий экстент, чтобы изменить расположение непространственных элементов без изменения масштаба карты.

Для изменения настроек хронологической компоновки выполните следующие шаги:

  1. Убедитесь, что текущая компоновка диаграммы связей является хронологической компоновкой.
  2. На вкладке Диаграмма связей на ленте, в группе Визуализация, нажмите кнопку Настройки компоновки Настройки компоновки.

    Отобразится панель Настройки компоновки.

  3. Нажмите одну из кнопок направления, чтобы изменить направление ориентации компоновки в диаграмме связей.
      • Влево - компоновка организована по возрастанию времени слева направо.
      • Вправо - компоновка организована по возрастанию времени справа налево.
      • Вверх - компоновка организована по возрастанию времени снизу вверх.
      • Вниз - компоновка организована по возрастанию времени сверху вниз.

  4. Укажите количество минут для сдвига часового пояса в сдвиг от UTC в минутах, используя один из следующих методов.
    • Введите число в поле Сдвиг UTC.
    • Нажмите на стрелки вверх и вниз в текстовом поле Сдвиг UTC, чтобы изменить значение.

    Значение по умолчанию равно 0; минимальное значение составляет -720 (-12:00 часов), а максимальное — 840 (+14:00 часов). Значение умножается на 60 для создания смещения UTC на баннере времени.

  5. Щелкните ниспадающее меню Показать основные деления события, чтобы изменить способ отображения событий на баннере времени.
    • Начало и конец - темно-серая стрелка расположена в начале события, а светло-серая стрелка — в конце события. Используется по умолчанию.
    • Начало - темно-серая стрелка расположена в начале события.
    • Нет - нет никаких индикаторов начала или окончания событий.
  6. Нажмите Показать продолжительность серую прозрачную линию, указывающую продолжительность события элемента.
  7. Измените значение Ширины линии длительности, используя один из следующих методов:
    • Введите число в поле Ширина.
    • Нажмите на стрелки вверх и вниз в текстовом поле Ширина, чтобы изменить значение.

    Значение по умолчанию равно 5; минимальное значение - 1, а максимальное значение - 10.

  8. Если текущей компоновкой для диаграммы связей является Несколько шкал времени, переместите бегунок Местоположение элемента, чтобы изменить расположение линии длительности по отношению к элементу.

    По умолчанию линия длительности изображается слева от элемента события.

  9. Если текущей компоновкой для диаграммы связей является Несколько шкал времени, щелкните Показать границы интервала, чтобы использовать линии отношений для представления начала и конца события.
  10. Нажмите Разделение перекрытий временных шкал, чтобы отключить визуальное разделение событий на заданной временной линии.

    По умолчанию все события изображены без наложения.

  11. Нажмите Разделить временные перекрытия, чтобы отключить визуальное разделение событий, перекрывающихся во времени.

    По умолчанию все события изображены без наложения.

    Если текущей компоновкой для диаграммы связей является Шкала времени, вы можете нажать Переместить первый изгиб, чтобы получить изгиб отношения на элементе. По умолчанию первый изгиб отношения находится за пределами разделенных элементов на временной шкале.

  12. Если текущей компоновкой диаграммы связей является Шкала времени, увеличьте или уменьшите Коэффициент второго изгиба, чтобы изменить положение второго изгиба отношения как отношение положения первого изгиба, выполнив одно из следующих действий:
    • Введите число в поле Коэффициент второго изгиба.
    • Нажмите на стрелки вверх и вниз в текстовом поле Коэффициент второго изгиба, чтобы изменить значение.

    Значение по умолчанию равно 0.3, минимальное значение - 0.0, а максимальное значение 1.0.

  13. Увеличьте значение Силы смещения линии отношения, чтобы изменить расстояние, на котором перекрывающиеся линии отношений рисуются друг от друга, выполнив одно из следующих действий:
    • Введите число в поле Сила.
    • Нажмите на стрелки вверх и вниз в текстовом поле Сила, чтобы изменить значение.

    Значение по умолчанию равно 0; минимальное значение - 0.0, а максимальное значение 10.0.

  14. Нажмите Равное расстояние чтобы сделать расстояние между двумя последовательными отношениями смещения равным.
  15. Щелкните Использовать кривые Безье, чтобы создать смещение перекрывающихся отношений с кривыми Безье по умолчанию.
    Примечание:

    Клиенты, в которых кривые Безье не поддерживаются, будут игнорировать эту настройку.

  16. Увеличьте значение Коэффициента формы, чтобы изменить место возникновения изгибов в отношениях смещения, выполнив одно из следующих действий:
    • Введите число в поле Коэффициента формы.
    • Нажмите на стрелки вверх и вниз в текстовом поле Коэффициента формы, чтобы изменить значение.
  17. Нажмите Сохранить текущий экстент, чтобы сохранить тот же масштаб при изменении настроек компоновки.
  18. Дополнительно щелкните Автоматически применить, чтобы автоматически обновить компоновку диаграммы связей при изменении настроек.
  19. Щелкните Применить.
  20. Дополнительно щелкните ниспадающее меню Сброс и выберите один из следующих вариантов:
    • Сброс по умолчанию - сбрасывает все настройки до системных значений по умолчанию.
    • Сбросить до значений диаграммы связей — отменяет последние изменения и восстанавливает последние настройки, сохраненные в диаграмме связей.

Элементы перемещаются в диаграмме связей в соответствии с текущими настройками.

Увеличение или уменьшение размера текста и символов на диаграмме связей

Вы можете выполнить тонкую настройку символов отображения элементов, связей и надписей, используя доступные кнопки. Чтобы увеличить или уменьшить размер символов или надписей для слоев на диаграмме связей, выполните следующие шаги:

  1. На панели Содержание выберите слои, символы которых вы хотите настроить одним из следующих способов:
    • Чтобы изменить символы всех слоев на диаграмме связей, выберите слой графа знаний или снимите выборку со всех остальных слоев.
    • Выберите слой диаграммы связей с определенным типом элементов или отношений, чтобы изменить символы этого типа. Это изменение повлияет только на способ визуализации несгруппированных элементов и отношений.
    • Выберите слой агрегации диаграммы связей с определенным типом элементов или отношений, чтобы изменить символы этого типа. Это изменение повлияет только на способ визуализации сгруппированных элементов и отношений.
  2. На вкладке Диаграмма связей на ленте в группе Визуализация щелкните любые из указанных ниже кнопок, чтобы настроить символы выбранных слоев.
    • Чтобы увеличить размер точечного символа элемента и ширину символа линии отношения, щелкните Увеличить размер символа Увеличить символ.
    • Чтобы уменьшить размер точечного символа элемента и ширину символа линии отношения, щелкните Уменьшить размер символа Уменьшить символ.
    • Чтобы увеличить размер шрифта надписей элементов и отношений, щелкните Увеличить надпись Увеличить надпись.
    • Чтобы уменьшить размер шрифта надписей элементов и отношений, щелкните Уменьшить надпись Уменьшить надпись.

Точечные символы выбранных слоев диаграммы связей будут изменены. Сохраните проект, чтобы сохранить изменения.

Добавить графику в диаграмму связей

Когда вы создаете и упорядочиваете элементы и отношения на диаграмме связей, вы можете обнаружить аспекты данных или элементы интереса, которые требуют дальнейшего изучения. Вы можете использовать слои графики на диаграмме связей, чтобы добавлять фигуры, текст и изображения, привлекающие внимание к группе элементов, отношению, или добавлять примечания для будущей работы.

  1. На вкладке Диаграмма связей, в группе Слой, щелкните Добавить слой графики Добавить слой графики.

    На панели Содержание появится новый слой графики.

  2. После создания слоя графики щелкните вкладку Графика. В группе Вставка воспользуйтесь галереей, чтобы вставить новые графические элементы.

Диаграмма связей, использующая графический слой с добавленными фигурами, текстом и изображениями с пометкой о том, что требуется больше изображений

Преобразование свойств в смещение временной метки

Поля времени, используемые в хронологических компоновках диаграммы связей, должны иметь тип данных смещения временной метки.

Более подробно о конвертации временных полей

Чтобы конвертировать существующие свойства, содержащие данные о времени, в свойства смещения временной метки, выполните следующие действия:

  1. Активируйте вид исследования.
  2. Щелкните граф знаний Граф знаний на панели Содержание.
  3. В появившемся контекстном меню щелкните Добавить к новой и щелкните Новая карта.

    Откроется новая карта.

  4. На вкладке Анализ в группе Геообработка щелкните Инструменты.

    Появится панель Геообработка.

  5. Щелкните вкладку Наборы инструментов.
  6. Щелкните Инструменты управления данными > Поля > Данные и время > Конвертировать временное поле. Дополнительно в строке поиска введите Конвертировать временное поле и выберите инструмент.

    Откроется инструмент Конвертировать поле времени.

  7. При необходимости в верхней части панели Геообработка щелкните Сохранить изменения.
  8. Щелкните ниспадающее меню Входная таблица и выберите таблицу графа знаний для типа элемента или типа отношения, содержащего свойство времени, которое вы хотите преобразовать.
  9. Дополнительно введите новое имя выходного поля в Имя выходного поля.
  10. Щелкните ниспадающее меню Тип выходного поля и выберите Смещение временной метки.
  11. Щелкните ниспадающее меню Смещение часового пояса и выберите подходящий часовой пояс для ваших данных.
  12. Дополнительно щелкните кнопку Включить отмену, чтобы использовать сеанс редактирования для внесения изменений в данные.
  13. Щелкните Запустить.

    Запускается инструмент геообработки Конвертировать поле времени.

  14. Активируйте вид диаграммы связей.
  15. Дважды щелкните слой диаграммы связей на панели Содержание для параметра, который был преобразован в смещение временной метки.

    Появится диалоговое окно Свойства слоя.

  16. Щелкните вкладку Время.
  17. Под Фильтрация с использованием времени щелкните опцию Фильтрация содержания слоя на основании значений атрибутов.
  18. Щелкните ниспадающий список Поле времени и выберите конвертированный параметр смещения временной метки.
  19. Нажмите OK.
  20. На вкладке Диаграмма связей в группе Визуализация щелкните ниспадающее меню Компоновка и выберите хронологическую компоновку.

Хронологическая компоновка применяется к диаграмме связей.

Связанные разделы
