Создайте шаблон для продукта данных длин LRS

Доступно с лицензией Location Referencing.

Чтобы создавать продукты данных линейной системы координат (LRS), необходимо сначала создать шаблон данных LRS, а затем использовать этот шаблон в качестве входных данных инструмента Создать продукт данных LRS.

Продукт данных длин LRS используется для расчета длин маршрутов на основе их характеристик. В следующей таблице представлен пример продукта данных длин LRS, который вычисляет длину труб из разных материалов, суммированную по названию линии:

• Поле суммирования: Pipeline Name (Имя трубопровода)
• Поля длины: Steel (Сталь), Plastic (Пластик), Cast/Wrought Iron (Литое/кованое железо), Ductile Iron (Высокопрочный чугун), Copper (Медь) и Other (Прочее)

Имя трубопровода	Сталь	Пластик	Литое/кованое железо	Высокопрочный чугун	Медь	Прочее
Дриппинг-Спрингс – Смитвилл	57685.399	2782.144	30466.520	105.835	5313.148	205.972
Смитвилл – Система давления Сан-Антонио	38100.377	2774.152	30084.713	106.712	5506.429	112.218
Смитвилл — Хьюстон Нэшнл	68750.141	2778.091	30152.803	113.810	5763.907	171.440
Хьюстон Нэшнл — Уэст-Монтгомери	9891.025	1013.462	20014.545	69.013	2275.384	26.855
Тобосо Флэт – Винк	22570.633	1662.397	23085.910	182.339	3350.644	55.359
Винк – Кран	8810.257	792.611	19934.529	103.849	4029.958	104.295
Кран – Пакетт	49052.482	1093.583	29883.968	99.403	2938.018	105.951
Пакетт — Мидл-Вэлли	84739.194	2119.244	41182.485	205.975	6391.573	322.594
Тернер – Бранденбергер 66 Ранч	9295.227	598.028	18493.245	38.996	1998.912	56.421
Магистральная линия сбора	49672.684	2649.184	26583.385	139.586	5999.484	189.400

Другие типы продуктов данных длин LRS, которые вы можете настроить, включают следующее:

• Длина типов трубопроводных систем, таких как наземная передача, наземный сбор и т.д., суммированная по году установки
• Длина отчета об утечке, суммированная по названию трубопровода и коду состояния
• Длина категорий диаметров и материалов труб, суммированная по системам трубопроводов

В этом рабочем процессе вы узнаете, как создать шаблон для создания продукта данных длин LRS, аналогичного показанному в таблице выше.

Выберите тип продукта данных LRS

Продукт данных длин LRS — единственный поддерживаемый в настоящее время тип продукта, и он является выбором по умолчанию на панели Выбрать тип продукта данных LRS мастера шаблонов данных LRS.

1. Запустите ArcGIS Pro и откройте проект с данными LRS на карте.
2. На вкладке Location Referencing в группе Продукты данных LRS щелкните Шаблон данных LRS .

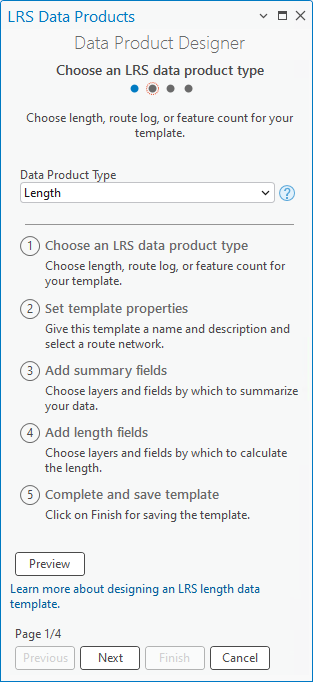

   Появится панель Выбрать тип продукта данных LRS мастера шаблонов данных LRS, и значением Типа продукта данных по умолчанию будет Длина.

3. Щелкните Далее.

   Появится панель Задать свойства шаблона.

Задать свойства шаблона

После указания типа продукта можно указать свойства шаблона.

Чтобы задать свойства шаблона, выполните следующие действия:

1. Введите имя шаблона.

   По умолчанию шаблон сохраняется в папке проекта. При желании перейдите в другое место, укажите имя шаблона и нажмите ОК.

2. Щелкните стрелку ниспадающего списка Сеть и выберите сеть.

   Эта сеть используется для расчета длин маршрутов.

3. Можно заполнить описание.



4. При желании нажмите Предварительный просмотр, чтобы открыть канву.

   Канва форматирует информацию, представленную в мастере.



5. Щелкните Далее.

Задать поля суммирования шаблона

Следующий этап создания шаблона данных LRS — выбор слоя и полей суммирования. Продукт данных длин LRS суммируется на основе уникальных значений в слое суммирования. Можно настроить несколько слоев и полей суммирования. Слои суммирования упорядочены и разделены по уровням на основе их пространственных отношений.

В этом примере можно настроить слой системы трубопроводов как уровень один, а слой трубопровода как уровень два. Продукт данных длин LRS суммирует длину каждого трубопровода в каждой системе трубопроводов.

Этот пункт является необязательным. Если вы не хотите добавлять поля суммирования в шаблон, нажмите Далее, чтобы продолжить.

Чтобы задать поля суммирования шаблона, выполните следующие действия:

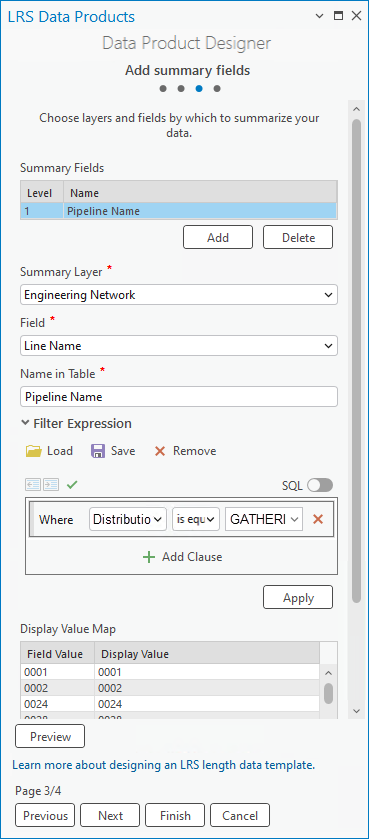

1. Нажмите Добавить, чтобы добавить уровень суммирования.
2. Щелкните стрелку раскрывающегося списка Слой суммирования и выберите слой суммирования.

   Этот слой может быть классом полигональных объектов, линейным событием, зарегистрированным в сети, указанной на второй панели, или самой сетью. Этот слой должен находиться в той же базе геоданных и иметь ту же проекцию, что и указанная сеть.

   В этом примере инженерная сеть является слоем суммирования для первого уровня.

3. Щелкните стрелку раскрывающегося списка Поле и выберите поле суммирования.

   В этом примере поле Line Name является полем суммирования для инженерной сети.

   После выбора поля суммирования раздел Отобразить карту значений отображает уникальные значения в поле суммирования. Вы можете редактировать столбец Отобразить значение в таблице. Продукт данных длин LRS вычисляет длину маршрута только для значений в разделе Отобразить карту значений.



4. Укажите имя для уровня суммирования в текстовом окне Имя в таблице.

   В этом примере имя уровня — Pipeline Name.

5. При желании щелкните стрелку раскрывающегося списка Выражение фильтра и укажите выражение для фильтрации отображаемых значений в разделе Отобразить карту значений.

   В этом примере выбраны трубопроводы, которые собирают полевые трубы. Будет рассчитана длина маршрутов только в этих трубопроводах.





6. Если вы добавляете несколько уровней суммирования, повторите предыдущие шаги для каждого уровня.
7. Щелкните Далее.

Задать поля длины шаблона

После выбора слоя суммирования следующим шагом будет добавление полей длины. Поля длин формируют столбцы, которые показывают длину маршрутов в продукте данных длин LRS.

Существует две опции для настройки полей длины: Одно значение и Уникальные значения. Вы можете настроить поля длины по одному, используя опцию Одно значение и применяя фильтр для создания категорий, или использовать опцию Уникальные значения, чтобы настроить все уникальные значения, как отдельные поля длины.

В этом примере опция Одно значение используется для расчета длин труб из разных материалов, поскольку данные имеют более одного уникального значения, которые будут объединены в одну категорию. Например, поле Steel (Сталь) является составным из полей Bare Steel (Сталь без покрытия) и Coated Steel (Сталь с покрытием). Вы настроите их как одно поле длины, а не отдельные поля.

Чтобы задать поля длин шаблона, выполните следующие шаги:

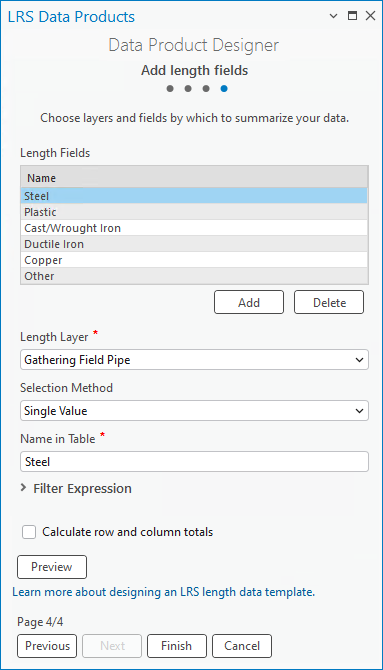

1. Нажмите Добавить, чтобы добавить поле длины.
2. Щелкните стрелку раскрывающегося списка Слой длины и выберите слой длины.

   Этот слой может быть линейным событием, зарегистрированным в сети, указанной на второй панели, или самой сетью. Этот слой должен находиться в той же базе геоданных и иметь ту же проекцию, что и выбранная сеть.

   В этом примере линейное событие Gathering Field Pipe является первым слоем длины.

3. Щелкните стрелку раскрывающегося списка Метод выборки и выберите метод выборки.
   • Одно значение — добавьте одно поле длины.
   • Уникальные значения — добавьте несколько уникальных значений для выбранного поля длины, и каждое уникальное значение станет отдельным полем. Эта опция отображается только в том случае, если слой длины задан без имени или фильтра.

   Если вы выбрали Одно значение, пропустите шаг 4. В этом примере опция Одно значение используется как метод выборки с настраиваемыми фильтрами, применяемыми к полю длины, и пример продолжается с шага 5.

4. Если вы выбрали Уникальные значения, выберите поле в слое длины из всплывающего окна, которое появляется, и выполните следующие действия:
   1. Выберите уникальные значения, установив отметки рядом со значениями.



   2. При желании измените имя для каждого выбранного уникального значения.

      Имя становится именем поля длины, когда уникальные значения добавляются в мастер.

   3. Нажмите Добавить, чтобы добавить выбранные уникальные значения в качестве полей длины.

      Каждое поле длины автоматически имеет Одно значение в качестве метода выборки и выражение фильтра, соответствующее уникальным значениям.



      Примечание:

      Опция Уникальные значения также учитывает значения в доменах кодированных значений и подтипах.

5. Укажите имя для этого поля длины или обновите существующие имена, щелкнув каждую ячейку.

   В этом примере Steel — это имя для первого поля длины.

6. При желании щелкните стрелку раскрывающегося списка Выражение фильтра и введите выражение для фильтрации полей длины.

   В этом примере, поскольку шаблон используется для расчета длины труб из разных материалов, поля длины являются уникальными значениями в поле Material. Первое поле длины называется Steel, и к полю Material применяется фильтр для выбора значений, соответствующих категории стали, например, сталь без покрытия и сталь с покрытием.



7. Если вы добавляете несколько полей длины, повторите предыдущие шаги для каждого поля.

   В этом примере дополнительными полями длины являются Plastic, Cast/Wrought Iron, Ductile Iron , Copper и Other.





8. Нажмите Готово, чтобы сохранить шаблон.

Примечание:

Чтобы просмотреть или отредактировать существующий шаблон, щелкните папку рядом с Шаблоном. Вы можете выбрать шаблон из папки проекта по умолчанию или перейти в другие местоположения.

Вы можете использовать этот шаблон в инструменте Создать продукт данных LRS.
