Найти маршрут и измерения

Доступно с лицензией Location Referencing.

Используйте инструмент Найти маршрут и измерения для поиска маршрута и измерения на нем. Вы можете найти маршрут и приблизить его, разместить маркер на определенном измерении, оцифровать центральную линию, замкнув на этом маркере измерения, и использовать полученную центральную линию в процессе редактирования маршрута.

1. Щелкните вкладку Location Referencing.
2. В группе Инструменты щелкните стрелку ниспадающего меню Найти маршрут и измерения.
3. Выберите сеть, содержащую маршрут, который вы хотите найти, в ниспадающем списке Сеть.

   Если в проекте только одна сеть, она заполняется автоматически и ниспадающий список недоступен.

4. В ниспадающем списке Поле выберите поле, которое вы хотите использовать для поиска маршрута.
5. Укажите название маршрута или идентификатор маршрута и нажмите Масштабирование .

   Карта приблизится к местоположению маршрута (выделено красным), появится опция Найти измерения.



   Вы также можете использовать следующие инструменты для навигации по искомому маршруту:

   Инструмент	Описание
   Масштабирование	Сохраняет фокус карты на искомом маршруте
   Перемещение	Сохраняет уровень масштабирования неизменным
   Подсветить	Подсвечивает маршрут на карте

6. Введите значение измерения, которое вы хотите найти, в первое текстовое окно Найти измерение и щелкните синюю кнопку маркера замыкания .

   На карте появится синий маркер замыкания со значением измерения.

7. При необходимости укажите значение измерения во втором текстовом окне Найти измерения и щелкните оранжевую кнопку доступного для замыкания маркера , чтобы найти другое измерение на том же маршруте.

   На карте появится оранжевый маркер замыкания со значением измерения.



   Примечание:

   В зависимости от вашей конфигурации, таблица Выбрать маршрут может появиться для маршрутов, разделенных по времени:



   Если слои LRS поддерживают время, вы можете задать для карты предыдущую дату с помощью бегунка времени. Маркер измерения добавляется на маршрут в соответствии со временем, установленным на бегунке времени.

   Если слои LRS не поддерживают время, появляется таблица Выбрать маршрут, отображающая все временные интервалы выбранного маршрута. Выберите временной интервал, для которого вы хотите найти измерение, и добавьте маркер.

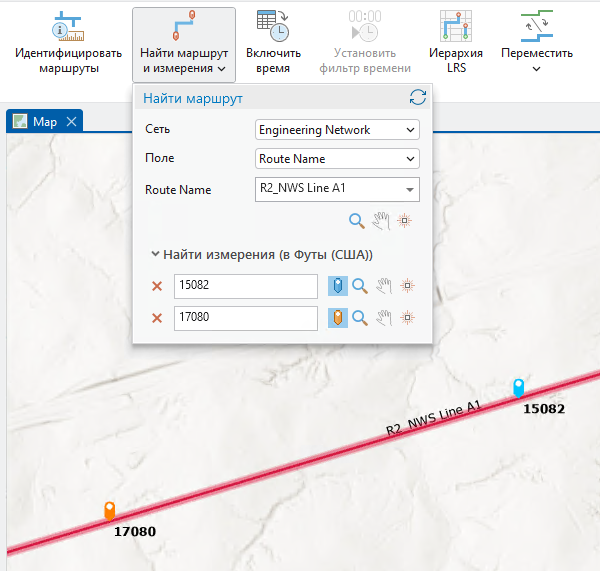

8. После того, как маркеры будут размещены на нужных измерениях вдоль маршрута, вы можете сделать следующее:
   • Оцифровать центральную линию путем замыкания на маркеры измерения.
   • Щелкнуть Сброс , чтобы очистить все ранее обнаруженные маршруты и измерения на карте.
