Добавление линейных событий по смещению местоположения

Доступно с лицензией Location Referencing.

Характеристики маршрута могут быть представлены в виде смещения линейного события от местоположения. Метод смещения местоположения является необязательным методом на панели Добавить линейные события и на панели Добавить несколько линейных событий, который применим, если на активной карте обнаружены пересечения.

Сценарии смещения местоположения

В приведенных ниже примерах измерения "От" и "До" линейного события определяется с помощью метода смещения местоположения.

Несвязанное линейное событие

На следующей схеме диапазон измерений маршрута - от 0 до 10 миль. Измерение "от" Event1 находится в 2 милях от пересечения слева, а измерение "до" - в -4 милях от пересечения справа.

Размещение точечного события с помощью пересечения

Поскольку направление калибровки маршрута - слева направо, расстояние смещения рассчитывается в обратном направлении (справа налево), и во втором случае расстояние смещения выражается отрицательным числом. В качестве альтернативы измерения "до" в этом случае может быть расположено со смещением на расстояние 6 миль от пересечения слева.

Связанное линейное событие

На следующей схеме линейное событие связывается с маршрутами на линии в линейной сети. Измерение "от" Event1 - 5 на Route1, а измерение "до" - 35 на Route2. Поскольку измерение От находится вверх по течению от пересечения, расстояние смещения составляет -10 миль, а расстояние смещения измерения До составляет 10 миль. В данном случае, оба измерения ссылается на одно и то же пересечение.

Размещение точечного события с помощью пересечения

Добавление линейного события по смещению местоположения

Выполните следующие действия посредством инструмента Добавить линейное событие, чтобы создать одно линейное событие с помощью смещения местоположения:

  1. Откройте карту в ArcGIS Pro и приблизьтесь к местоположению, в котором вы хотите добавить линейное событие.
  2. На вкладке Location Referencing, в группе События щелкните Добавить > Линейное событие Добавить отдельное линейное событие..

    Появится панель Добавить линейное событие. В ниспадающих списках Метод "От" и Метод "До" по умолчанию указано значение Маршрут и измерение.

  3. Щелкните стрелку ниспадающего меню Метод От и выберите Смещение местоположения.
  4. Щелкните стрелку ниспадающего меню Метод До и выберите Смещение местоположения.

    При использовании метода Смещение местоположения местоположение меры основывается на смещении от указанного местоположения.

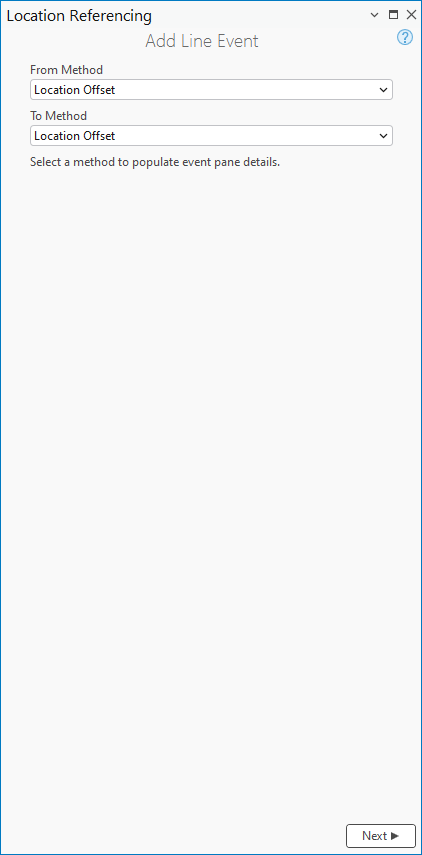

    Панель Добавить линейное событие
  5. Щелкните Далее.

    На панели Добавить линейное событие появятся параметры Слой событий и Сеть, а также разделы Смещение местоположения.

  6. Щелкните стрелку раскрывающегося списка Слой событий и выберите слой линейных событий.

    Родительская сеть LRS заполняется исходя из значения Слой события.

  7. В разделе От: смещение местоположения укажите маршрут, сделав одно из следующего:
    • Введите ID маршрута в поле ID маршрута.
    • Щелкните Выбрать маршрут на карте Выбрать маршрут на карте и щелкните, чтобы выбрать маршрут на карте.
    Панель Добавить линейное событие с помощью разделов Смещения местоположения
  8. Щелкните стрелку ниспадающего меню Местоположение и выберите имя слоя пересечений.

    В списке перечислены все слои пересечений, опубликованные в картографическом сервисе и зарегистрированные в родительской сети LRS.

  9. Укажите имя записи пересечения, выполнив одно из следующих действий:
    • Введите имя пересечения в текстовом окне Имя.
      Подсказка:

      Имя будет автоматически завершено, если это возможно.

    • Щелкните инструмент Выбрать местоположение на карте Выбрать местоположение на карте и нажмите на точечный объект пересечения на карте.
  10. Укажите значение Смещения, выполнив какие-то из следующих действий:
    • Щелкните стрелку раскрывающегося списка Смещение, чтобы выбрать направление смещения, введите значение измерения и выберите единицы измерения.
    • Введите значение измерения и выберите единицы.
    • Щелкните Выбрать смещение на карте Выберите отступ на карте и выберите местоположение вдоль маршрута на карте.

    В местоположении смещения вдоль маршрута на карте появится зеленая точка. Это местоположение значения измерения "От" события.

    Примечание:
    • Это значение представляет собой расстояние между выбранным пересечением и предполагаемым измерением "От" на выбранном маршруте.
    • Направление не является обязательным выбором.
    • Если направление не выбрано, положительное значение смещения приведет к размещению местоположения измерения "От" вдоль направления калибровки от выбранного точечного объекта.
    • Если направление не выбрано, отрицательное значение смещения приведет к размещению местоположения измерения "От" в направлении, противоположном направлению калибровки от выбранного точечного объекта.
  11. В разделе До: смещение местоположения укажите маршрут, сделав одно из следующего:
    • Введите ID маршрута в поле ID маршрута.
    • Щелкните Выбрать маршрут на карте Выбрать маршрут на карте и щелкните маршрут на карте.
  12. Щелкните стрелку ниспадающего меню Местоположение и выберите имя слоя пересечений.
  13. Укажите имя записи пересечения, выполнив одно из следующих действий:
    • Введите имя пересечения в текстовом окне Имя.
      Подсказка:

      Имя будет автоматически завершено, если это возможно.

    • Щелкните инструмент Выбрать местоположение на карте Выбрать местоположение на карте и нажмите на точечный объект пересечения на карте.
  14. Укажите значение Смещения, выполнив какие-то из следующих действий:
    • Щелкните стрелку раскрывающегося списка Смещение, чтобы выбрать направление смещения, введите измерение и выберите единицы измерения.
    • Введите значение измерения и выберите единицы.
    • Щелкните инструмент Выбрать отступ на карте Выберите отступ на карте и выберите местоположение вдоль маршрута на карте.

    В местоположении смещения вдоль маршрута на карте появится красная точка. Это местоположение значения измерения "До" событий.

    Примечание:
    • Это значение представляет собой расстояние между выбранным пересечением и предполагаемым измерением "До" на выбранном маршруте.
    • Направление не является обязательным выбором.
    • Если направление не выбрано, положительное значение смещения приведет к размещению местоположения измерения "От" вдоль направления калибровки от выбранного точечного объекта.
    • Если направление не выбрано, отрицательное значение смещения приведет к размещению местоположения измерения "От" в направлении, противоположном направлению калибровки от выбранного точечного объекта.
  15. Задайте дату начала для точечного события одним из следующих способов:
    • Введите дату начала в текстовом окне Дата начала.
    • Щелкните Календарь Календарь и выберите дату начала.
    • Поставьте отметку Дата начала маршрута, чтобы использовать дату начала маршрута.
    Примечание:

    Значением даты начала по умолчанию является сегодняшняя дата, но вы можете выбрать другую.

  16. Задайте дату окончания для точечного события одним из следующих способов:
    • Введите дату окончания в текстовом окне Дата окончания.
    • Щелкните Календарь Календарь и выберите дату окончания.
    • Установите отметку Дата окончания маршрута, чтобы использовать дату окончания маршрута.

    Если дата окончания не указана, событие остается действующим от даты начала события и продлевается в будущее.

  17. Включите опцию проверки данных, чтобы предотвратить ошибочный ввод при описании маршрута с линейными событиями.
    • Удалить перекрытия — измерение, дата начала и дата окончания существующих событий корректируются, чтобы предотвратить перекрытия по времени и значениям измерений после создания нового линейного события или событий. При необходимости см. примеры в сценариях удаления перекрытий.
      Простой сценарий поведения удаления перекрытий
    • Слияние совпадающих событий — Новое событие объединяется с существующим событием и диапазон измерений соответственно расширяется, если все значения атрибутов нового события точно совпадают с существующим событием, и если новое событие примыкает к существующему событию или перекрывает его с точки зрения значений измерений, а его временные отрезки совпадают или перекрываются. При желании, для получения более подробной информации и примеров см. сценарии объединения совпадающих событий.
      Простой сценарий объединения совпадающих событий
  18. Щелкните Далее.

    Появится таблица Управление атрибутами.

  19. Введите атрибутивную информацию для нового события, используя опции Управления атрибутами.
    Примечание:

    Щелкните Копировать значения атрибутов, выбрав событие на карте Копировать значения атрибутов, выбрав событие на карте и щелкните существующее линейное событие, принадлежащее тому же слою событий на карте, чтобы скопировать атрибуты события из него.

    Панель Добавить линейное событие с настройками управления атрибутами
  20. Щелкните Запустить.

    На карте появляется вновь созданное линейное событие. В верхней части панели появится сообщение с подтверждением, когда будет создано вновь добавленное линейное событие.

Добавление нескольких линейных событий по смещению местоположения

Выполните следующие действия посредством инструмента Добавить несколько линейных событий, чтобы создать линейные события с помощью смещения местоположения:

  1. Откройте карту в ArcGIS Pro и приблизьтесь к местоположению, в котором вы хотите добавить линейное событие.
  2. На вкладке Location Referencing, в группе События щелкните Добавить > Несколько линейных событий Добавить несколько линейных событий..

    Появится панель Добавить несколько линейных событий со значением Маршрут и измерение по умолчанию.

  3. Щелкните стрелку ниспадающего меню Метод От и выберите Смещение местоположения.
  4. Щелкните стрелку ниспадающего меню Метод До и выберите Смещение местоположения.
    Панель Добавить несколько линейных событий
  5. Щелкните Далее.

    На панели Добавить несколько линейных событий появятся разделы Сеть и Смещение местоположения.

    Панель Добавить несколько линейных событий
  6. Щелкните стрелку ниспадающего списка Сеть и выберите сеть LRS слоя линейного события.
  7. В разделе От: смещение местоположения укажите маршрут, сделав одно из следующего:
    • Введите ID маршрута в поле ID маршрута.
    • Щелкните Выбрать маршрут на карте Выбрать маршрут на карте и выберите маршрут на карте.
  8. Щелкните стрелку ниспадающего меню Местоположение и выберите имя слоя пересечений.
  9. Укажите имя записи пересечения, выполнив одно из следующих действий:
    • Введите имя пересечения в текстовом окне Имя.
      Подсказка:

      Имя будет автоматически завершено, если это возможно.

    • Щелкните инструмент Выбрать местоположение на карте Выбрать местоположение на карте и нажмите на точечный объект пересечения на карте.
  10. Укажите значение Смещения, выполнив какие-то из следующих действий:
    • Щелкните стрелку раскрывающегося списка Смещение, чтобы выбрать направление смещения, введите значение измерения и выберите единицы измерения.
    • Введите значение измерения и выберите единицы.
    • Щелкните Выбрать смещение на карте Выберите отступ на карте и выберите местоположение вдоль маршрута на карте.

    В местоположении смещения вдоль маршрута на карте появится зеленая точка. Это местоположение значения измерения "От" события.

    Примечание:
    • Это значение представляет собой расстояние между выбранным пересечением и предполагаемым измерением "От" на выбранном маршруте.
    • Направление не является обязательным выбором.
    • Если направление не выбрано, положительное значение смещения приведет к размещению местоположения измерения "От" вдоль направления калибровки от выбранного точечного объекта.
    • Если направление не выбрано, отрицательное значение смещения приведет к размещению местоположения измерения "От" в направлении, противоположном направлению калибровки от выбранного точечного объекта.
  11. В разделе До: смещение местоположения укажите маршрут, сделав любое действие из следующего:
    • Введите ID маршрута в поле ID маршрута.
    • Щелкните Выбрать маршрут на карте Выбрать маршрут на карте и выберите маршрут на карте.

    В местоположении смещения вдоль маршрута на карте появится красная точка. Это местоположение значения измерения "До" событий.

  12. Щелкните стрелку ниспадающего меню Местоположение и выберите имя слоя пересечений.
  13. Укажите имя записи пересечения, выполнив одно из следующих действий:
    • Введите имя пересечения в текстовом окне Имя.
      Подсказка:

      Имя будет автоматически завершено, если это возможно.

    • Щелкните инструмент Выбрать местоположение на карте Выбрать местоположение на карте и нажмите на точечный объект пересечения на карте.
  14. Укажите значение Смещения, выполнив какие-то из следующих действий:
    • Щелкните стрелку раскрывающегося списка Смещение, чтобы выбрать направление смещения, введите измерение и выберите единицы измерения.
    • Введите значение измерения и выберите единицы.
    • Щелкните инструмент Выбрать отступ на карте Выберите отступ на карте и выберите местоположение вдоль маршрута на карте.

    В местоположении смещения вдоль маршрута на карте появится красная точка. Это местоположение значения измерения "До" событий.

    Примечание:
    • Это значение представляет собой расстояние между выбранным пересечением и предполагаемым измерением "До" на выбранном маршруте.
    • Направление не является обязательным выбором.
    • Если направление не выбрано, положительное значение смещения приведет к размещению местоположения измерения "От" вдоль направления калибровки от выбранного точечного объекта.
    • Если направление не выбрано, отрицательное значение смещения приведет к размещению местоположения измерения "От" в направлении, противоположном направлению калибровки от выбранного точечного объекта.
  15. Задайте дату начала для точечного события одним из следующих способов:
    • Введите дату начала в текстовом окне Дата начала.
    • Щелкните Календарь Календарь и выберите дату начала.
    • Поставьте отметку Дата начала маршрута, чтобы использовать дату начала события маршрута.
    Примечание:

    Дата начала не может предшествовать дате начала выбранного маршрута.

    Значением даты начала по умолчанию является сегодняшняя дата, но вы можете выбрать другую.

  16. Задайте дату окончания для точечного события одним из следующих способов:
    • Введите дату окончания в текстовом окне Дата окончания.
    • Щелкните Календарь Календарь и выберите дату окончания.
    • Поставьте отметку Дата окончания маршрута, чтобы использовать дату окончания события маршрута.

    Дата окончания не является обязательной. Если дата окончания не указана, событие остается действующим от даты начала события и продлевается в будущее.

  17. Включите опцию проверки данных, чтобы предотвратить ошибочный ввод при описании маршрута с линейными событиями.
    • Удалить перекрытия — измерение, дата начала и дата окончания существующих событий корректируются, чтобы предотвратить перекрытия по времени и значениям измерений после создания нового линейного события или событий. При необходимости см. примеры в сценариях удаления перекрытий.
      Простой сценарий поведения удаления перекрытий
    • Слияние совпадающих событий — Новое событие объединяется с существующим событием и диапазон измерений соответственно расширяется, если все значения атрибутов нового события точно совпадают с существующим событием, и если новое событие примыкает к существующему событию или перекрывает его с точки зрения значений измерений, а его временные отрезки совпадают или перекрываются. При желании, для получения более подробной информации и примеров см. сценарии слияния совпадающих событий.
      Простой сценарий слияния совпадающих событий
  18. Щелкните Далее.

    Появится таблица Управление атрибутами со значениями атрибутов по умолчанию из ниспадающего списка Набор атрибутов.

    Список Набор атрибутов содержит другие наборы атрибутов, если они настроены.

  19. Введите атрибутивную информацию для событий, используя опции Управления атрибутами.
    Панель Добавить несколько линейных событий с опциями Управления атрибутами
    Примечание:

    Щелкните Копировать значения атрибутов, выбрав событие на карте Копировать значения атрибутов, выбрав событие на карте и нажмите на маршрут на карте, чтобы скопировать атрибуты события из другого маршрута.

  20. Щелкните Запустить.

    Новые линейные события создаются и отображаются на карте. В верхней части панели появится сообщение с подтверждением, когда будет создано вновь добавленные линейные события.

Референтное смещение при использовании метода смещения местоположения

Модель данных событий Roads and Highways поддерживает настройку референтных полей и их включение с помощью инструмента Включить поля референта. После того как поля референта настроены и включены в слое, местоположения референта заполняются и сохраняются в этом слое при добавлении или редактировании событий.

Когда линейные события создаются с использованием метода смещения местоположения в референтном слое, имя слоя пересечения используется в качестве значений From RefMethod и ToRefMethod, а ID пересечения используется в качестве значений FromRefLocation и ToRefLocation.

Если какое-либо измерение линейного события обновляется, соответствующее значение смещения обновляется, чтобы отразить новое измерение.

Примеры в подразделах ниже демонстрируют влияние добавления линейного события, для которого включены референтные значения.

Перед добавлением линейного события с референтами

На следующей схеме показан маршрут перед созданием события:

Перед созданием события с референтами

В следующей таблице приведены сведения о маршруте:

ID маршрутаДата ОтДата До

Маршрут1

01.01.2000

<Null>

После добавления линейного события с референтами

На следующей диаграмме показано линейное событие, которое было добавлено к слою событий с включенными референтами:

После создания события

В следующей таблице приведены сведения о референтных полях в Событии1 после создания события. Слой пересечения используется как значения FromRefMethod и ToRefMethod, а пересечение используется как значения FromRefLocation и ToRefLocation.

FromRefMethodFromRefLocationFromRefOffsetToRefMethodToRefLocationToRefOffset

IntersectionLayer

Intersection1

-3

IntersectionLayer

Intersection1

17

В следующей таблице приведены сведения о полях событий по умолчанию после создания события:

ID событияДата ОтДата ДоИзмерение ОтИзмерение До

Событие1

01.01.2000

<Null>

0

20

Вы можете редактировать событие с помощью таблицы атрибутов, чтобы в нем использовались референты, отличные от применяемых по умолчанию. При последующих изменениях маршрута значения RefMethod и RefLocation возвращаются к родительской сети LRS и маршруту.

Перед добавлением нескольких линейных событий с референтами

На следующей схеме показан маршрут перед созданием события:

Перед добавлением линейных событий в маршрут

В следующей таблице приведены сведения о маршруте:

ID маршрутаДата ОтДата До

Маршрут1

01.01.2000

<Null>

В следующей таблице приведены сведения о референтных полях события, перед созданием события;

FromRefMethodFromRefLocationFromRefOffsetToRefMethodToRefLocationToRefOffset

<Null>

<Null>

<Null>

<Null>

<Null>

<Null>

После добавления нескольких линейных событий с референтами

На следующей диаграмме показаны несколько линейных событий, для которых включены референты:

После создания события

В следующей таблице приведены сведения о референтных полях в Событии1 после создания события:

FromRefMethodFromRefLocationToRefMethodToRefLocationFromRefOffsetTo RefOffset

IntersectionLayer

Intersection1

IntersectionLayer

Intersection1

-3

17

В следующих таблицах приведены сведения о полях событий по умолчанию после создания события:

CounterPeakLanes

ID событияДата ОтДата ДоИзмерение ОтИзмерение До

Событие1

01.01.2000

<Null>

0

20

CrackingPercent

ID событияДата ОтДата ДоИзмерение ОтИзмерение До

Событие1

01.01.2000

<Null>

0

20

DirectionalFactor

ID событияДата ОтДата ДоИзмерение ОтИзмерение До

Событие1

01.01.2000

<Null>

0

20

Вы можете редактировать событие с помощью таблицы атрибутов, чтобы в нем использовались референты, отличные от применяемых по умолчанию. При последующих изменениях маршрута значения RefMethod и RefLocation возвращаются к родительской сети LRS и маршруту.

Сценарии исключения наложений

Примеры ниже демонстрируют добавление линейных событий, которые перекрываются при включении пометки поля Исключить наложения.

Сценарий одного события

В следующем примере Route1 содержит существующее событие ограничения скорости, которое имеет даты от 1/1/2000 до <Null>. Показано влияние добавления второго события ограничения скорости с перекрывающимися измерениями.

На следующей схеме показан маршрут и существующее событие:

Route 1 имеет событие от 5 до 7.

В следующей таблице приведены сведения о пользовательских значениях для события EventA перед редактированием.

ID событияСлой событийСкорость

Событие A

Ограничения скорости

65

В следующей таблице приведены сведения о значениях полей по умолчанию для события EventA перед редактированием:

ID событияИмя маршрутаИзмерение ОтИзмерение ДоДата ОтДата До

EventA

Маршрут1

3

7

01.01.2000

<Null>

На следующей схеме показан маршрут и второе событие, добавленное с датами от 1/1/2005 до <Null>:

Добавлено второе перекрывающееся событие.

В следующей таблице приведены сведения о пользовательских значениях для EventB:

ID событияСлой событийСкорость

EventB

Ограничения скорости

45

В следующей таблице приведены сведения о значениях полей по умолчанию для события EventB после редактирования:

ID событияИмя маршрутаИзмерение ОтИзмерение ДоДата ОтДата До

EventB

Маршрут1

5

7

01.01.2005

<Null>

На следующей схеме показано влияние включение поля Исключить наложения на маршрут и оба события:

Добавлено второе перекрывающееся событие.

В следующей таблице приведены сведения о пользовательских значениях для обоих событий после создания события:

Подсказка:

СобытиеA содержит две записи событий с одинаковыми пользовательскими значениями с разными датами (и разными измерениями от и до).

ID событияСлой событийСкорость

EventA

Ограничения скорости

65

EventB

Ограничения скорости

45

В следующей таблице приведены сведения о значениях по умолчанию после применения исключения наложений:

ID событияИмя маршрутаИзмерение ОтИзмерение ДоДата ОтДата До

EventA

Маршрут1

3

7

01.01.2000

01.01.2005

EventA

Маршрут1

3

5

01.01.2005

<Null>

EventB

Маршрут1

5

7

01.01.2005

<Null>

Сценарий с несколькими событиями

В этом примере Route1 имеет два события, событие ограничения скорости и событие парковки, оба имеют даты от 1/1/2000 до <Null>. Показано влияние добавления второй пары событий в те же слои событий с перекрывающимися измерениями.

На следующей схеме показан маршрут и существующие события:

Route 1 имеет несколько событий.

В следующей таблице приведены сведения о пользовательских значениях для EventA и EventC. Слой Speed Limit содержит пользовательские поля Speed и Units, а слой Parking - Side и Type.

ID событияСлой событийПользовательское значение 1Пользовательское значение 2

EventA

Ограничения скорости

65

Мили в час

EventC

Парковка

Только левое

Диагональ

В следующей таблице приведены сведения о значениях полей по умолчанию для события EventA и EventC перед редактированием:

ID событияИмя маршрутаИзмерение ОтИзмерение ДоДата ОтДата До

EventA

Маршрут1

3

7

01.01.2000

<Null>

EventC

Маршрут1

2

7

01.01.2000

<Null>

На следующей схеме показан маршрут и два новых события в тех же слоях событий, которые добавлены с датами от 1/1/2005 до <Null>:

Добавлено перекрывающееся событие.

В следующей таблице приведены сведения о пользовательских значениях для EventB и EventD:

ID событияСлой событийПользовательское значение 1Пользовательское значение 2

EventB

Ограничения скорости

45

Мили в час

EventD

Парковка

Обе

Параллельно

В следующей таблице приведены сведения о значениях полей по умолчанию для события EventB и EventD:

ID событияИмя маршрутаИзмерение ОтИзмерение ДоДата ОтДата До

EventB

Маршрут1

5

7

01.01.2005

<Null>

EventD

Маршрут1

5

7

01.01.2005

<Null>

На следующей схеме показан маршрут и события после применения исключения наложений:

Добавлено второе перекрывающееся событие.

В следующей таблице приведены сведения о пользовательских значениях для EventA и EventC на слое Speed Limit, а также EventC и EventD на слое Parking. Каждый слой событий содержит два пользовательских поля в этом случае: слой Speed Limit содержит поля Speed и Units, а слой Parking - Side и Type.

Подсказка:

Каждое событие имеет несколько пользовательских полей, значения которых показаны в столбцах Пользовательское значение 1 и Пользовательское значение 2 в следующей таблице. Значения в этих столбцах соответствуют значению слоя событий в той же строке.

ID событияСлой событийПользовательское значение 1Пользовательское значение 2

EventA

Ограничения скорости

65

Мили в час

EventB

Ограничения скорости

45

Мили в час

EventC

Парковка

Только левое

Диагональ

EventD

Парковка

Обе

Параллельно

В следующей таблице приведены сведения о значениях по умолчанию после применения исключения наложений:

ID событияИмя маршрутаИзмерение ОтИзмерение ДоДата ОтДата До

EventA

Маршрут1

3

7

01.01.2000

01.01.2005

EventC

Маршрут1

2

7

01.01.2000

01.01.2005

EventA

Маршрут1

3

5

01.01.2005

<Null>

EventC

Маршрут1

2

5

01.01.2005

<Null>

EventB

Маршрут1

5

7

01.01.2005

<Null>

EventD

Маршрут1

5

7

01.01.2005

<Null>

Сценарии слияния совпадающих событий

Примеры ниже демонстрируют добавление линейных событий, которые имеют совпадающие измерения при включенной опции Слияние совпадающих событий.

Сценарий одного события

В этом примере Route1 содержит существующее событие ограничения скорости, которое имеет даты от 1/1/2000 до <Null>. На следующей диаграмме показано влияние добавления события ограничения скорости с совпадающими измерениями при уставленной отметке Слияние совпадающих событий.

На следующей схеме показан маршрут и существующее событие:

Route 1 имеет событие от 0 до 4.

В следующей таблице приведены сведения о пользовательских значениях для события EventA:

ID событияСлой событийСкорость

Событие A

Ограничения скорости

65

В следующей таблице приведены сведения о значениях полей по умолчанию для события EventA перед редактированием:

ID событияИмя маршрутаИзмерение ОтИзмерение ДоДата ОтДата До

EventA

Маршрут1

0

4

01.01.2000

<Null>

На следующей схеме показан маршрут и второе событие, добавленное с датами от 1/1/2000 до <Null>:

Добавлено событие с перекрывающимися измерениями.

В следующей таблице приведены сведения о пользовательских значениях для нового ввода:

ID событияСлой событийСкорость

[NewEvent input]

Ограничения скорости

65

В следующей таблице приведены сведения о значениях поля по умолчанию для нового ввода:

ID событияИмя маршрутаИзмерение ОтИзмерение ДоДата ОтДата До

[NewEvent input]

Маршрут1

4

8

01.01.2000

<Null>

На следующей схеме показано влияние включения опции Объединить совпадающие события при добавлении нового события:

EventA после слияния нового события

В следующей таблице приведены сведения о пользовательских значениях для события после создания события:

ID событияСлой событийСкорость

EventA

Ограничения скорости

65

В следующей таблице приведены сведения о значениях по умолчанию после объединения новых измерений события с EventA:

ID событияИмя маршрутаИзмерение ОтИзмерение ДоДата ОтДата До

EventA

Маршрут1

0

8

01.01.2000

<Null>

Сценарий с несколькими событиями

В этом примере Route1 имеет два события, событие ограничения скорости (EventA) и событие парковки (EventB), оба имеют даты от 1/1/2000 до <Null>. Показано влияние добавления второй пары событий с перекрывающимися измерениями в те же слои событий, но с отличающимися датами начала и окончания.

На следующей схеме показан маршрут и существующие события:

Route 1 имеет несколько событий.

В следующей таблице приведены сведения о пользовательских значениях для EventA и EventB перед редактированием. Слой Speed Limit содержит пользовательское поле Speed со значением 65, а слой Parking - поле Side со значением Только налево.

ID событияСлой событийПользовательское значение 1

EventA

Ограничения скорости

65

EventB

Парковка

Только левое

В следующей таблице приведены сведения о значениях полей по умолчанию для события EventA и EventB перед редактированием:

ID событияИмя маршрутаИзмерение ОтИзмерение ДоДата ОтДата До

EventA

Маршрут1

0

4

01.01.2000

<Null>

EventB

Маршрут1

0

5

01.01.2000

<Null>

На следующей диаграмме показан маршрут и входные данные для новых событий, которые добавляются с датами от 1/1/2005 до <Null>:

Входные данные для двух новых событий

В следующей таблице приведены подробные сведения о пользовательских значениях во входных данных нового события:

ID событияСлой событийПользовательское значение

[NewEvent1 input]

Ограничения скорости

65

[NewEvent2 input]

Парковка

Только левое

В следующей таблице приведены сведения о значениях полей по умолчанию во входных данных нового события:

ID событияИмя маршрутаИзмерение ОтИзмерение ДоДата ОтДата До

[NewEvent1]

Маршрут1

4

8

01.01.2005

<Null>

[NewEvent2]

Маршрут1

4

8

01.01.2005

<Null>

На следующей схеме показан маршрут и события после объединения новых событий на основе перекрывающихся измерений. В этом случае даты приводят к новой записи события или новому временному срезу для существующих событий с обновленными измерениями.

Слияние совпадающих событий

В следующей таблице приведены сведения о пользовательских значениях для EventA на слое Speed Limit и для EventB на слое Parking. Speed Limit содержит две записи событий со значением Speed, равном 65. Parking также содержит две записи событий с пользовательским значением Side, равном Только налево.

ID событияСлой событийПользовательское значение

EventA

Ограничения скорости

65

EventA

Ограничения скорости

65

EventB

Парковка

Только левое

EventB

Парковка

Только левое

В следующей таблице приведены сведения о значениях по умолчанию после слияния событий:

ID событияИмя маршрутаИзмерение ОтИзмерение ДоДата ОтДата До

EventA

Маршрут1

0

4

01.01.2000

01.01.2005

EventA

Маршрут1

0

8

01.01.2005

<Null>

EventB

Маршрут1

0

5

01.01.2000

01.01.2005

EventB

Маршрут1

0

8

01.01.2005

<Null>
