Доступно с лицензией Location Referencing.
Все чаще организации сталкиваются с необходимостью простого и эффективного управления и поддержки данных об адресах и характеристиках дорог в масштабах всей организации. ArcGIS Roads and Highways предоставляет организациям возможность управлять своими адресными данными в рамках системы линейных координат в общей базе геоданных. Roads and Highways можно сконфигурировать "из коробки" с решением Address Data Management в единой базе геоданных путем включения полей диапазона адресов из решения Address Data Management в класс пространственных объектов, который также служит классом пространственных объектов центральной линии Roads and Highways. У вас также есть возможность поддерживать адресацию индивидуальным образом, моделируя адресную информацию в LRS, либо в центральной линии, либо в сети LRS, либо в виде класса пространственных объектов линейных событий LRS line event или класса пространственных объектов центральной линии LRS Centerline. В обеих конфигурациях класс пространственных объектов с точками адреса сайта должен быть настроен с помощью LRS.
В ArcGIS решение Address Data Management можно использовать для поддержки и улучшения авторитетного хранилища адресов. Решение содержит набор возможностей, предназначенных для поддержки, улучшения и обмена адресной информацией в целях поддержки сервисов и коммерции в сообществе, таких как E911, выдача разрешений и оценка.
В следующих разделах описывается, как моделировать адресную информацию в сочетании со схемой Roads and Highways для поддержки и редактирования как LRS, так и решения для управления адресами в единой базе геоданных с использованием инструментов в ArcGIS Pro. Имеется руководство по загрузке данных и публикации сервисов с данными, управляемыми обеими системами.
Требования
Вы можете использовать готовую модель данных или настроить модель данных в соответствии с правилами и требованиями вашей организации, если необходимые классы объектов и таблицы в информационной модели Roads and Highways и решении Address Data Management представлены в единой базе данных.
Модель данных решения Address Data Management
Можно упростить процесс развертывания решения Address Data Management, развернув его на портале ArcGIS Enterprise вашей организации и загрузив в решение свои данные LRS. Инструмент Настроить классы пространственных объектов с адресами связывает классы пространственных объектов центральных линий или линейных событий и класс пространственных объектов адреса сайта Site Address как часть решения Address Data Management и LRS.
Подробнее о развертывании решения Address Data Management на вашем портале Enterprise

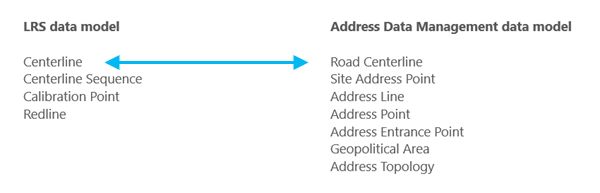

Следующие классы пространственных объектов обязательно должны быть в схеме Roads and Highways для интеграции с решением Address Data Management:
- Центральная линия или линейное событие
- Последовательность центральных линий
- Калибровочная точка
- Исправление
Следующие классы пространственных объектов решения Address Data Management необходимы для интеграции с Roads and Highways:
- Центральные линии дорог
- Адрес сайта
- Адресная строка
- Точка адреса
- Точки входа
- Геополитические зоны
- Адресная топология
Для успешной настройки с помощью LRS и использования преимуществ совместно настроенных Roads and Highways и решения Address Data Management в классе объектов центральных линий Centerline или линейных событий line event должны присутствовать следующие поля:
| Поле | Тип данных | Длина | Может быть пустым | Описание |
|---|---|---|---|---|
FromLeft | Короткое целое или Длинное целое | Н/Д | Да | Первый адрес на левой стороне проезжей части. |
ToLeft | Короткое целое или Длинное целое | Н/Д | Да | Последний адрес на левой стороне проезжей части. |
FromRight | Короткое целое или Длинное целое | Н/Д | Да | Первый адрес на правой стороне проезжей части. |
ToRight | Кроткое целое или Длинное целое | Н/Д | Да | Последний адрес на правой стороне проезжей части. |
Для успешной настройки с помощью LRS и использования преимуществ совместно настроенных Roads and Highways и решения Address Data Management в классе объектов адреса сайта Site Address должны присутствовать следующие поля:
| Поле | Тип данных | Длина | Может быть пустым | Описание |
|---|---|---|---|---|
AddressNumber | Короткое целое, длинное целое или текст | Н/Д | Да | Номер адреса сайта. |
Пользовательская модель адресных данных
Чтобы создать пользовательскую модель данных, отличную от решения Address Data Management, убедитесь, что есть необходимые классы пространственных объектов и таблицы для LRS. К ним относятся классы пространственных объектов "Центральная линия" или "линейное событие", а также класс пространственных объектов "адресная точка".
Ниже приведены классы пространственных объектов, необходимые для интеграции схемы Roads and Highways с пользовательской моделью адресных данных:
- Центральная линия или линейное событие
- Последовательность центральных линий
- Калибровочная точка
- Исправление
Для интеграции с Roads and Highways требуется класс объектов адресов.
Для успешной настройки с помощью LRS с пользовательской адресной моделью в классе объектов Центральная линия или линейное событие должны присутствовать следующие поля:
| Поле | Тип данных | Длина | Может быть пустым | Описание |
|---|---|---|---|---|
FromLeft | Короткое целое или Длинное целое | Н/Д | Да | Первый адрес на левой стороне проезжей части. |
ToLeft | Короткое целое или Длинное целое | Н/Д | Да | Последний адрес на левой стороне проезжей части. |
FromRight | Короткое целое или Длинное целое | Н/Д | Да | Первый адрес на правой стороне проезжей части. |
ToRight | Короткое целое или Длинное целое | Н/Д | Да | Последний адрес на правой стороне проезжей части. |
Для успешной настройки с помощью LRS и использования преимуществ Roads and Highways и пользовательской адресной модели в классе объектов адресов должно присутствовать следующее поле:
| Поле | Тип данных | Длина | Может быть пустым | Описание |
|---|---|---|---|---|
AddressNumber | Короткое целое, длинное целое и текст | Н/Д | Да | Номер адреса сайта. |
Настройте, загрузите данные и опубликуйте LRS Roads and Highwaysвместе с решением Address Data Management
И решение Address Data Management и Roads and Highways имеют специфичные требования к развертыванию в базе геоданных.
Чтобы развернуть LRS Roads and Highways и решение Address Data Management в базе геоданных, выполните следующие шаги:
Примечание:
Чтобы правильно настроить LRS убедитесь, что заданы корректная пространственная привязка, x,y,z и m-допуск, а также x,y,z и m-разрешение для всех классов пространственных объектов, которые используются в Roads and Highways и решении Address Data Management.
- Разверните решение Address Data Management на своем портале Enterprise.
Если вы используете класс пространственных объектов центральной линии LRS в качестве слоя диапазона адресов, перейдите к шагу 2 и пропустите шаг 3. Если вы используете класс пространственных объектов линейных событий LRS в качестве слоя диапазона адресов, пропустите шаг 2 и перейдите к шагу 3.
- Создайте LRS, используя инструмент Создать LRS или инструмент Создать LRS из существующего набора данных.
Примечание:
Добавьте поля FromLeft, ToLeft, FromRight и ToRight к центральной линии.
- Создайте линейное событие LRS с помощью инструмента Создать событие LRS или Создать событие LRS из существующего набора данных.
Примечание:
Добавьте поля FromLeft, ToLeft, FromRight и ToRight в линейное событие LRS.
- Запустите инструмент Настроить класс пространственных объектов адреса, чтобы связать центральную линию или линейное событие и классы пространственных объектов Адреса сайта как часть решения Address Data Management и LRS.
- Создайте одну или несколько сетей LRS, используя инструмент Создать сеть LRS или инструмент Создать сеть LRS из существующего набора данных.
- Создайте каждое из событий LRS, используя инструмент Создать событие LRS либо инструмент Создать событие LRS из существующего набора данных.
Примечание:
Класс пространственных объектов адреса сайта Site Address не должен регистрироваться как событие LRS.
- Загрузите данные в классы пространственных объектов Центральная линия и Адрес сайта с помощью инструмента Присоединить.
Примечание:
Инструмент Присоединить заполняет классы пространственных объектов объектами, которые выполняют следующее:
- Имеют допустимые ID центральной линии
- Заполните остальные атрибуты.
- Загрузите дополнительные центральные линии дорог, которые не будут связаны с LRS
- Загрузите данные в LRS с помощью инструментов Добавить маршруты и Добавить события.
Инструмент Присоединить маршруты учитывает существующие центральные линии при добавлении маршрутов. Если значение CenterlineID, к которому вы добавляете маршрут, уже существует, существующая запись последовательности центральных линий будет обновлена значением RouteID добавленного маршрута.
- Измените тип управления версиями файла подключения на сервис-ориентированный и зарегистрируйте данные как сервис-ориентированную версию.
Примечание:
Убедитесь, что присутствуют обязательные поля для сервис-ориентированной версии данных (включены глобальные идентификаторы и отслеживание изменений).
- Опубликовать LRS в сервисе.
Редактирование объединенных данных адресов и LRS
Объединение Roads and Highways LRS и решения Address Data Management в сервисе позволяет редактировать данные, управляемые и тем, и другим с помощью ArcGIS Pro. При редактировании сервиса с данными LRS и адресными данными из одной базы данных некоторые рабочие процессы редактирования LRS могут отличаться, как описано в следующих разделах.
Если класс пространственных объектов центральной линии дороги из решения для управления адресными данными используется в качестве класса пространственных объектов Центральная линия LRS, в слое существует атрибутивное правило для обновления полей FromLeft, ToLeft, FromRight и ToRight при разделении центральной линии дороги. Это правило атрибутов пропорционально обновляет значения адресов в зависимости от местоположения разделения.
Разделение центральной линии при помощи инструмента разделения
На следующем рисунке и в таблице показана центральная линия перед разделением с помощью инструмента Разделить центральную линию точкой:
| OID | FromLeft | ToLeft | FromRight | ToRight |
|---|---|---|---|---|
1 | 1120 | 1134 | 1117 | 1131 |
Значения полей FromLeft, ToLeft, FromRight и ToRight обновляются после разделения центральной линии.
На следующем рисунке и в таблице показаны центральная линия и ее атрибуты после операции разделения:
| OID | FromLeft | ToLeft | FromRight | ToRight |
|---|---|---|---|---|
1 |
1120 |
1128 |
1117 |
1125 |
2 |
1130 | 1134 |
1127 | 1131 |
Центральные линии разделены редактированием LRS
На следующем рисунке и в таблице показаны центральная линия и атрибуты маршрута перед завершением операции редактирования Исключить:
| OID | RouteID | FromLeft | ToLeft | FromRight | ToRight |
|---|---|---|---|---|---|
1 | Маршрут1 | 1120 | 1134 | 1117 | 1131 |
Маршрут исключен от начала маршрута до средней части маршрута. В результате центральная линия разделяется, и ее значения в полях FromLeft, toLeft, FromRight и To Right обновляются.
В следующей таблице и на рисунке показана центральная линия и ее атрибуты после операции редактирования исключения маршрута:
| OID | RouteID | FromLeft | ToLeft | FromRight | ToRight |
|---|---|---|---|---|---|
1 | Маршрут1 |
1120 |
1128 |
1117 |
1125 |
2 | Маршрут1 |
1130 | 1134 |
1127 | 1131 |
Отредактируйте с помощью сервиса с LRS и адресных данных в ArcGIS Pro
Чтобы выполнить LRS редактирование с использованием сервиса с LRS и данных Address Data Management, выполните следующие шаги:
- Создание и обновление любых центральных линий, предназначенных для использования в редактировании LRS (создать, продлить или перестроить маршрут).
- Введите значения адресов в полях FromLeft, ToLeft, FromRight и ToRight.
- Завершите редактирование LRS.
- Запустите инструмент Применить поведение событий, чтобы обновить соответствующие данные LRS.
- Проверьте топологию адресов, чтобы убедиться, что все изменения корректны.
- Чтобы создавать или редактировать события LRS, используйте инструменты редактирования событий на вкладке Привязка к местоположению в ArcGIS Pro, веб-приложение Event Editor или виджеты Location Referencing ArcGIS Experience Builder.
Возможности анализа в объединенном наборе данных LRS и управления адресами
Еще одним преимуществом настройки Roads and Highways LRS и решения Address Data Management в рамках единой базы данных являются объединенные возможности анализа обеих информационных моделей в дорожной системе. Вы можете поддерживать, обновлять и улучшать свой авторитетный репозиторий адресов, одновременно поддерживая, обновляя и улучшая свои авторитетные данные о дорогах.
Данные Roads and Highways обычно используются приложениями с различной поддержкой целостности и согласованности для анализа и отчетов. Множество этих процессов применяют динамическую сегментацию с помощью инструмента Наложение событий. Когда класс пространственных объектов центральных линий настроен как слой диапазона адресов в решении Address Data Management с помощью инструмента Настроить классы объектов адреса, этот класс объектов можно включить в сети и события в инструменте Наложить события для динамической сегментации, что позволит включить эти объекты и их направление и атрибуты без моделирования отдельного события.
