ArcGIS Pro 中的场景为 3D 地图，且可以是局部（通常用于较小区域）或全球（通常用于较大区域）地图。 可以将其作为 web 场景共享至 ArcGIS Online 或 ArcGIS Enterprise 门户。
概览
- 视频长度：11:59。
- 此视频是使用 ArcGIS Pro 3.3 创建的。
在本教程中，您将打开一个包含局部场景的工程。 您需要将 2D 建筑物转换为 3D 建筑物，使用编辑工具创建 3D 建筑物，添加 3D 底图，并将场景共享至您的门户。
- 预计时间：45 分钟
- 软件要求：
- ArcGIS Pro
- 具有共享权限的 ArcGIS Online 或 ArcGIS Enterprise 账户
注：
每次发布软件时都会更新快速入门教程。 为了获得最佳体验，请使用与软件版本匹配的在线帮助版本。
打开工程
您将打开一个工程，其中包含南非开普敦拟建购物中心建筑物覆盖区的场景。
- 启动 ArcGIS Pro 并根据需要进行登录。
- 打开浏览对话框，以通过以下方式之一搜索工程：
- 在开始页面上，单击打开其他工程
。 - 在打开的工程中，单击功能区上的工程选项卡。 在侧面选项卡的列表中，单击打开。 在打开页面上，单击打开其他工程 。
- 在开始页面上，单击打开其他工程
- 在打开工程浏览对话框的导航窗格中，单击门户
下的 ArcGIS Online
。 - 在对话框顶部的搜索框中，键入 Author and share a local scene v330 并按 Enter 键。
- 在搜索结果列表中，单击 Author and share a local scene v330 以选择该工程包。
如果存在多个具有此名称的工程包，请选择带有权威标记
的工程包。 在 Owner 列中，所有者名称为 ArcGISProTutorials。 如果未得到任何结果，请参阅未返回任何搜索结果。 - 单击确定。
- 单击功能区上的工程选项卡。
- 在侧面选项卡的列表中，单击选项。 在选项对话框的工程下，单击单位。
- 展开距离单位并确认距离单位设置为米。
- 单击选项对话框上的确定。
- 单击功能区上的视图选项卡。 在窗口组中，单击重置窗格
，然后单击重置窗格至地理处理。此操作可确保内容、目录和地理处理窗格处于打开状态，而其他窗格处于关闭状态。
拉伸建筑物的图层
您需要将建筑物拉伸至其拟建高度。 建筑物覆盖区为 2D 要素，因此其几何中未存储 z 值。 如果通过属性获取其高度，则可以使用该信息来拉伸建筑物。 拉伸要素将以 3D 形式显示，尽管其几何仍为 2D 形式。 稍后，您需要将建筑物转换为多面体要素，从而为其提供 3D 几何。
- 单击功能区上的地图选项卡。 如有必要，在导航组中，单击浏览工具
。 - 使用屏幕导航器
来探索场景或使用以下鼠标移动：操作 鼠标移动 平移
单击并拖动。
缩放
滚动鼠标滚轮（或右键单击并拖动）。
倾斜
按下滚轮并上下移动鼠标。
旋转
按下滚轮并左右移动鼠标。
提示：
如果您丢失了当前位置且无法看到数据，请右键单击内容窗格中的 Building Footprints 图层，然后单击缩放至图层

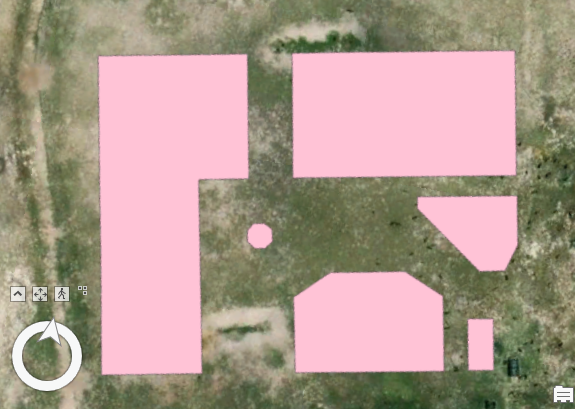

。地形将根据 WorldElevation3D/Terrain3D 高程图层中的值以 3D 形式进行显示。 但是，Building Footprints 图层中的要素仍平铺在表面上。 您将检查图层属性表以获取可用于拉伸建筑物的高度属性。
- 在内容窗格中，右键单击 Building Footprints 图层，然后单击属性表
。
Height 字段用于存储每个建筑物的高度（以米为单位）。
- 关闭表。
- 在内容窗格中，确认 Building Footprints 图层处于选中状态。 在功能区上，单击要素图层选项卡。
- 在拉伸组中，单击类型
，然后单击最大高度
。 - 单击拉伸类型旁边的字段下拉箭头，然后单击高度。 确认单位设置为米。

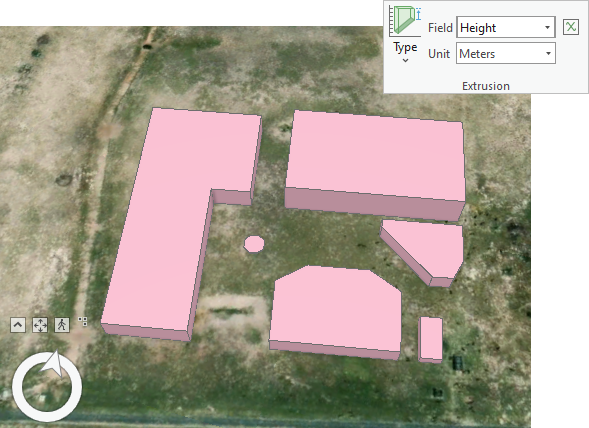

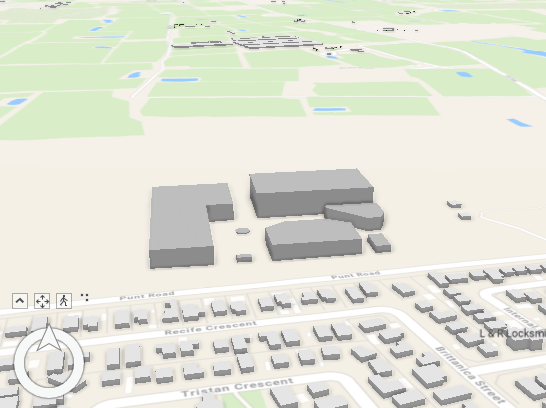

在场景中，建筑物将以存储在属性表中的高度显示。 由于拉伸为 3D 属性，因此图层将从内容窗格中的 2D 图层组移动到 3D 图层组。
- 在快速访问工具栏上，单击保存工程
。
将建筑物转换为多面体要素
已拉伸建筑物在 ArcGIS Pro 中显示良好；但是，由于要素几何为 2D，因此其仅支持 2D 编辑操作。 要创建和编辑支持 3D 编辑操作的要素，需要将 Building_Footprints 图层转换为多面体几何（本质上为 3D）。 此外，web 场景不支持大多数要素拉伸类型，包括已使用的“最大高度”类型。

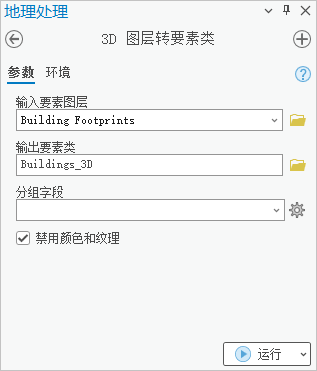

- 在地理处理窗格的搜索框内，输入 3D 图层转要素类。 在搜索结果列表中，单击 3D 图层转要素类以打开该工具。
- 在参数选项卡上，单击输入要素图层下拉箭头，然后单击 Building Footprints。
- 在输出要素类框中，将默认名称替换为 Buildings_3D。
提示：
可以删除输出要素类的完整路径 - 将自动还原该路径。
- 选中禁用颜色和纹理复选框。
将新图层添加至地图时，将不会保留 Building Footprints 图层的粉红色。 稍后，您需要向多面体要素应用不同的符号系统。
- 单击运行
。该工具随即运行并将 Buildings_3D 图层添加到场景。 两个图层均在相同的空间中绘制，因此将显示粉红色和默认白色符号系统的混合。
提示：
随即将输出要素类添加至默认地理数据库。 可以在目录窗格的工程选项卡上查看地理数据库的内容。 展开数据库容器
，然后展开 author_and_share_a_local_scene.gdb。 - 在内容窗格中，右键单击 Buildings_3D 图层，然后单击属性表 。
在 Shape 字段中，几何为“多面体”。 描述性属性与 Building Footprints 图层中的相同。 多面体要素没有 Shape_Length 或 Shape_Area 字段。
- 关闭属性表。
- 在内容窗格中，右键单击 Building Footprints 图层，然后单击移除
。 - 在快速访问工具栏上，单击保存工程 。
准备编辑环境
购物中心的拟建规划包括 6 栋建筑物，分别被指定为商店、餐饮场所和便利设施。 最近，一栋新建筑物获得批准，该建筑物将用作咖啡站。 您将编辑 Buildings_3D 要素类以创建新建筑物。
在开始编辑之前，需要启用屏幕约束，将编辑格网添加至场景，并确认已启用捕捉。 这些工具将有助于提高编辑过程的精度。
- 在地图选项卡的导航组中，单击书签

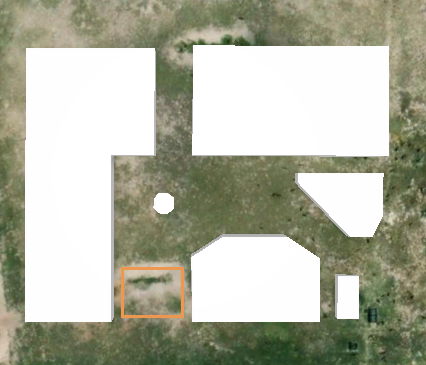

。 单击 Mall 书签。您将在奢侈品店和美食广场之间创建一个咖啡站要素。
- 转至 Coffee Shop 书签。
- 单击场景视图底部状态栏上的约束按钮
。
约束有助于为要素添加固定方向和距离值。 您还需要启用参考格网以帮助可视化该位置。
- 将鼠标悬停在两栋可见建筑物之间的区域上。
在状态栏上，高程为 15 米左右。
您的值将略有不同，具体取决于光标的确切位置。
- 在内容窗格中，双击场景名称 (Scene) 以打开其属性。
在常规选项卡上，旋转设置为 -9.80。 拟建建筑物和相邻的社区建筑物一样，并没有位于严格的南北轴线上，但旋转使其看起来好像是这样。 由此更易于编辑。
- 单击确定。
您需要启用参考格网并设置格网旋转以与场景旋转相匹配。
- 在状态栏上，单击格网按钮
以启用参考格网。
- 将鼠标悬停在该按钮上可显示格网弹出菜单。 确保选中水平旁的复选框。 将间距设置为 5 m，并将旋转设置为 9.8。
该格网将部分或全部显示在表面下方，具体取决于高程文本框中的默认设置。 需要将格网高程设置为略高于咖啡店周围的平均高程，以使整个格网尽可能接近表面显示。
- 在高程文本框中，将该值更改为 15.4 m。
该格网现在显示在要创建的要素周围区域的表面上方。 格网线非常淡，但稍候需要更改其颜色。
- 单击格网设置
。随即出现编辑器设置对话框。 默认情况下，格网选项卡处于选中状态。
- 展开捕捉和推断并确认选中捕捉到格网复选框。
- 展开显示和可见性。 在格网线旁，单击颜色下拉箭头。 在调色板上，单击“黑色”（第 10 行，第 1 列）或者将在背景影像中显示的其他颜色。 单击确定。
- 在状态栏上，确保已启用捕捉。
通过启用捕捉，可以捕捉到编辑格网。
创建要素
您将使用要素模板来创建咖啡店要素。
- 视频长度：2:33。
- 此视频是使用 ArcGIS Pro 3.3 创建的。
- 单击功能区上的编辑选项卡。 在要素组中，单击创建
。创建要素窗格随即显示。

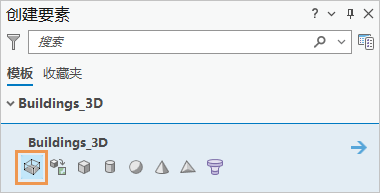

- 在 Buildings_3D 下，单击 Buildings_3D 模板。
将选择“创建 3D 几何”
工具作为用于创建多面体要素的默认编辑工具。 - 将鼠标指针移动到地图上。
光标将变为十字光标。

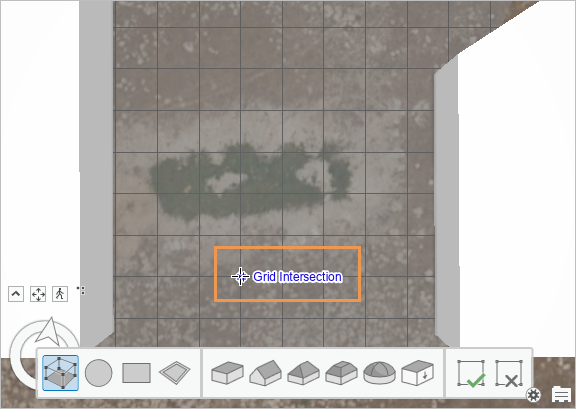

- 单击下图所示位置中的格网交叉点以添加第一个折点。
将鼠标悬停在格网交叉点上时，将出现屏幕捕捉提示。 注：
格网间距可能看起来与图像有所不同，具体取决于场景视图的大小。 您的位置是否与图形完全匹配并不重要。 但是，如果您在执行后续步骤时出错并且需要重新开始，请单击快速访问工具栏上的撤消
。 - 向任意方向移动鼠标指针。
当移动鼠标时，一条蓝线会将光标连接到已添加的最后一个折点。 约束文本框将显示线的距离。 您需要将长度设置为 10 米。
- 按 Tab 键以高亮显示约束文本框中的当前值。 输入 10 并按 Enter 键以固定距离。
- 沿着格网线，将鼠标指针移动到第一个折点的右侧。 单击格网线的交叉点以添加第二个折点。
创建咖啡店的第一条边后，您需要使用约束来完成一个矩形。
- 将鼠标指针稍微移离刚刚添加的折点，然后按 Tab 键。 在约束文本框中，键入 5 并按 Enter 键。

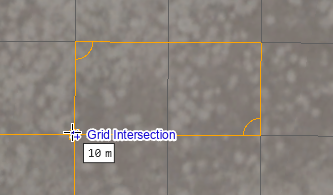

- 沿着格网线，从第二个折点向下移动鼠标指针。 确保角度指示器确认线段形成直角。 单击格网交叉点以添加第三个折点。
格网间距确认约束功能正常。 第一条边的长度为两个格网方格，即 10 米，第二条边的长度为一个格网方格，即 5 米。
- 沿着格网线，将鼠标指针移动到第三个折点左侧 10 米。 确保两个角度指示器确认形状为矩形。 双击完成建筑物的底座。
建筑物的底座显示为灰色矩形。 现在，您必须对其进行拉伸。 如果倾斜场景，则更易于查看效果。
- 单击地图选项卡。 在导航组中，单击书签 。 单击 Angled Editing 书签。
- 将鼠标悬停在该形状上，随即出现一个绿色控点。 指向该控点，直至其变为红色为止，然后缓慢向上拖动该控点。
多面体要素的每个面都具有其自己的控点，可用于编辑几何。 当拖动控点时，箭头会指向将对该面进行拉伸的方向。 在本例中，它指向正上方。
- 当拖动控点时，按 Tab 键并在约束框中键入 3.5。
- 按 Enter 键。
该建筑物现在为 3D 形式，显示高度为 3.5 米。
- 在场景底部附近随即出现的编辑工具栏上，单击完成
。注：
如果编辑工具栏已关闭，请按 F2 键完成。
新要素将在场景中处于选中状态。
- 单击功能区上的编辑选项卡。 在管理编辑内容组中，单击保存
。 在保存编辑内容提示中，单击是。 - 在选择组中，单击清除。
- 关闭创建要素窗格。
- 在状态栏上，单击格网 和约束 按钮以将其关闭。
- 在快速访问工具栏上，单击保存工程 。
符号化建筑物
可以使用纹理和颜色来符号化多面体要素。 您将向建筑物应用混凝土纹理。
注：
您也可以使用规则包为多面体要素提供复杂、真实的外观。
- 单击功能区上的地图选项卡。 在导航组中，单击书签 。 单击 Mall 书签。
- 在内容窗格中，右键单击 Buildings_3D 图层，然后单击符号系统
。 - 在符号系统窗格中，单击符号旁边的符号（白色矩形）。
该窗格将显示用于格式化网格符号的设置。
- 在库选项卡的搜索框中，键入 buildings 并按 Enter 键。 如有必要，请展开程序符号样式。
- 单击多面体纹理符号。
您需要更改默认砖块纹理。
- 在符号系统窗格的顶部，单击属性选项卡。 单击其下方的图层

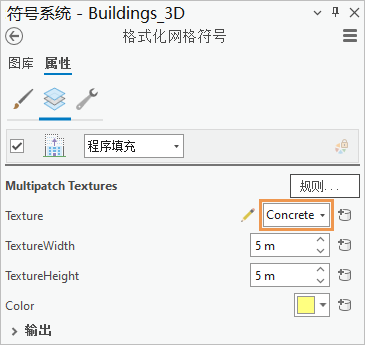

选项卡。 - 单击纹理下拉箭头，然后单击混凝土。
- 在符号系统窗格的底部单击应用。
随即使用混凝土纹理来符号化该图层。
- 从不同的角度探索购物中心建筑物。
该符号系统在 ArcGIS Pro 中显示良好。 但是，除非已使用 3D 图层转要素类地理处理工具应用多面体纹理，否则 web 场景中将不支持多面体纹理。 之前，您运行了此工具以将 2D 面要素转换为多面体几何。 现在，将场景共享至门户后，您需要再次运行此工具以保留纹理符号系统。
- 激活地理处理窗格。
3D 图层转要素类工具仍处于打开状态，并包含其之前的设置。
- 在参数选项卡上，单击输入要素图层下拉箭头，然后单击 Buildings_3D。
- 在输出要素类框中，将名称替换为 Concrete_Buildings。
- 取消选中禁用颜色和纹理复选框。
如果取消选中此复选框，则输入图层的符号系统将保留在输出图层中。 由此可确保在共享场景时，可将混凝土纹理应用于建筑物。
注：
窗格顶部的通栏消息指示存在待处理的编辑内容。 在当前会话中对工具的输入图层进行了编辑后，将显示该消息。 （如果存在未保存的编辑内容，则该消息将说明这一点。）
- 单击运行 。
该工具随即运行并将 Concrete_Buildings 图层添加到场景。 在地图上，该图层的外观与 Buildings_3D 图层相同。 Concrete_Buildings 要素类将添加至author_and_share_a_local_scene 地理数据库。
- 在内容窗格中，右键单击 Buildings_3D 图层，然后单击移除 。
由于 World Elevation 3D 图层，该场景将显示高程。 但是，影像底图为 2D 形式，并且规划的购物中心附近的房屋为平面图片。 您将添加 3D 底图来增强场景。 3D 底图适用于局部和全球场景，并且包含建筑物和树木的 3D 图层。
注：
必须将活动门户设置为 ArcGIS Online，才能使用 3D 底图。 如果活动门户设置为 ArcGIS Enterprise，则可以继续使用当前底图并转至下一部分。
- 在地图选项卡的图层组中，单击底图
。 在 3D 底图下，单击 Topographic。新底图由 2D 地形底图以及建筑物、标注和树木的 3D 图层组成。
- 平移并缩放场景以查看 3D 底图要素。
- 在快速访问工具栏上，单击保存工程 。
添加属性值
在 Concrete_Buildings 图层属性表中，新咖啡站要素的属性具有空值。 您将手动添加这些值。
- 在内容窗格中，右键单击 Concrete_Buildings 图层，然后单击属性表 。
- 在第 7 行的 Name 字段中，双击 <Null> 值。 键入 Coffee Stand 并按 Enter 键。
- 在 Type 字段中，双击 <Null> 值，键入 Dining, 并按 Enter 键。
- 在 Height 字段中，双击 <Null> 值，键入 3.5 并按 Enter 键。
- 单击功能区上的编辑选项卡。 在管理编辑内容组中，单击保存 。 在保存编辑内容提示中，单击是。
- 关闭属性表。
设置场景属性
在将地图或场景共享至 ArcGIS Online 或 ArcGIS Enterprise 门户之前，必须更改坐标系以与底图的坐标系相匹配。 在本例中，将使用 WGS 1984 Web Mercator。 由于此坐标系会导致区域的空间属性显著变形，因此并不适用于制图。 您将创建场景的副本以进行共享，同时保留原始场景，以供日后需要进行更多更改时使用。 在共享场景之前，您需要设置许多场景属性，包括坐标系。
- 在目录窗格的工程选项卡中，展开地图
。 右键单击场景，然后单击复制
。随即创建场景的副本。 您将关闭并重命名原始场景。
- 单击场景视图选项卡上的关闭
。
如果需要进行其他编辑，稍后可从目录窗格中重新打开该场景。 您将对其进行重命名并打开副本以进行共享。
- 在目录窗格中，右键单击 Scene，然后单击重命名
。 键入 Local Projection 并按 Enter 键。 - 在目录窗格中，右键单击 Scene1 并单击打开局部视图
。该场景随即打开并与原始场景相同。
- 在内容窗格（非目录窗格）中，双击场景名称以打开其属性。
- 在地图属性对话框上，单击常规选项卡。 在名称框中，将默认名称替换为 Strandfontein Mall。
- 选中允许向共享 web 图层分配唯一数字 ID 复选框。
选中该框将会根据绘制顺序为场景中的每个图层分配一个图层 ID。 例如，Buildings_3D 图层现在的 ID 为 0。 每个图层的 ID 将显示在图层属性对话框的常规选项卡上。 将图层共享到 web 后，图层 ID 将会对其进行追踪，并且在修改和覆盖 web 地图、web 场景和 web 应用程序后，图层 ID 将会保持其完整性。
- （可选）单击应用。
不需要单击应用，因为当您单击确定时会保存在地图属性对话框中进行的所有更改。 但是，单击应用后，地图中会立即反映所做的更改。 如果您正在进行多项更改并希望确认更改效果后再提交其他更改，则此操作非常有用。
- 单击元数据选项卡并填写以下字段，如下所示。 使用逗号分隔标签。
- 标题 - Strandfontein Mall
- 标签 - buildings、South Africa
- 摘要 - 南非一座新购物中心的建筑工地。
- 描述 - 南非开普敦新购物中心建筑工地的 3D 视图。
在共享场景时，元数据将显示在 web 场景的项目详细信息页面上。
您将为场景设置日期和时间并显示逼真的阴影。
- 单击照明选项卡。 在阴影下，选中以 3D 显示阴影复选框。
- 在照明定义方式下，单击日期和时间选项。
- 单击日历按钮
。 设置所需的日期和夏令时。 - 单击时区下拉箭头，然后单击 (UTC +2:00) Harare, Pretoria。
- 单击日历按钮
- 单击坐标系选项卡。
场景的当前 XY 坐标系为 Hartebeesthoek94 Lo17 (E-N)。
- 展开图层，然后展开 3 个图层标题中的每个标题。
图层位于不同的坐标系中。
- Concrete_Buildings 图层采用 Hartebeesthoek94 Lo17 (E-N) 坐标系。
- Buildings、Places and Labels 和 Trees 图层采用 WGS 1984 地理坐标系。 这些图层是 3D 底图的一部分。
- 地形底图和高程表面图层采用 WGS 1984 Web Mercator 坐标系。
这些不同的坐标系通过实时投影进行协调，以便数据正确对齐。 但是，将局部场景共享到 web 时，其坐标系必须与底图和高程表面图层的坐标系相匹配。
此时，场景的当前 XY 坐标系已重置为 WGS 1984 Web 墨卡托，假设这是在图层下选择的系统。
- 确认当前 XY 坐标系为 WGS 1984 Web Mercator（辅助球体）。 单击确定。
该场景将在新坐标系中重新绘制。
- 在地图选项卡的导航组中，单击书签 。 在 Strandfontein Mall 书签下，单击 Mall 书签。
根据您已在光照设置中选择的时间，您的阴影可能看起来有所不同。 - 在快速访问工具栏上，单击保存工程 。
共享 web 场景
您已准备好将场景共享到 web 上。 您必须使用具有发布托管 web 图层权限的账户登录到 ArcGIS Online 或 ArcGIS Enterprise 门户。
- 在 ArcGIS Pro 标题栏的登录菜单中，确认您已登录到门户。
- 单击功能区上的共享选项卡。 在共享为组中，单击 Web 场景 。
随即显示共享为 Web 场景窗格。 在场景选项卡的项目详细信息下，将显示您之前添加到场景元数据的名称、摘要和标签。
- 修改该名称以包含您的姓名或首字母缩写。
当共享 web 场景时，将创建一个与该场景同名的 web 场景图层。 ArcGIS 组织中的 web 场景图层必须具有唯一名称；为场景提供唯一名称可以避免潜在冲突。
- 或者，在位置下，单击下拉箭头并在我的内容中选择一个用于存储 web 场景的文件夹。
您也可以通过在输入框中键入名称来创建文件夹。 如果未指定文件夹，则 web 场景将保存在内容的根级别下。
- 或者，如果要与所有人、ArcGIS 组织的成员或您所属的任何群组共享场景，请选中共享级别下的相应框。
- 在窗格顶部，单击内容选项卡。
- 在新内容选项卡旁边，单击现有内容选项卡
。在此选项卡上，可以看到将包含在该场景中的现有 web 图层：Buildings、Places and Labels 和 Trees 图层以及 Topographic 底图图层。
- 在窗格底部的完成共享下，单击分析检查是否存在警告或错误。
不应存在任何警告或错误。
- 单击共享。
- 或者，单击作业监控作业状态窗格中的共享状态。
成功共享 web 场景后，共享为 Web 场景窗格底部将显示一条蓝色消息。 此时，您可以在 Scene Viewer 中打开 web 场景；但是，web 场景图层仍在缓存中，可能无法完全绘制。 当 web 场景图层完成缓存时，蓝色消息将替换为绿色消息，以表明该过程已完成。
- 当出现绿色成功消息时，请单击消息中的管理 Web 场景链接。
浏览器选项卡或窗口随即打开。
- 如果出现提示，请登录到您的门户以打开 web 场景的项目详细信息页面。
页面中将显示在 ArcGIS Pro 中添加的元数据。 如有必要，您可以在项目详细信息页面上编辑此信息。
- 单击在 Scene Viewer 中打开。
当该 web 场景打开后，建筑物将显示已在 ArcGIS Pro 中应用的混凝土纹理。
在场景底部，幻灯片管理器叠加显示场景中每个书签的幻灯片。
- 或者，可以删除这些幻灯片。
- 在内容（深色）工具栏上，单击幻灯片管理器
。 对于 Mall，单击移除幻灯片按钮 。 - 对于 Coffee Shop 和 Angled Editing 幻灯片，重复此步骤。
- 在内容（深色）工具栏上，单击幻灯片管理器以关闭该窗格。
- 在内容（深色）工具栏上，单击幻灯片管理器
- 可以使用将鼠标悬停在场景上时随即出现的 Scene Viewer 导航工具以从不同视角查看场景。
提示：
Scene Viewer 中的默认鼠标按钮操作不同于 ArcGIS Pro。 在设置（浅色）工具栏上，单击设置

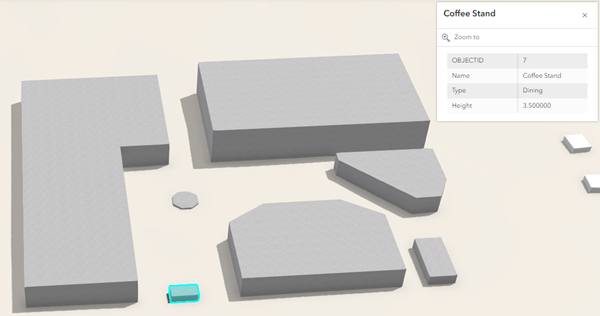

以查看默认操作。 或者，单击 ArcGIS Pro 选项以更改鼠标行为。 - 单击一些建筑物以查看其弹出窗口。
- 在设计器（深色）工具栏中，单击保存
。 在保存场景窗口中，单击保存。当场景中存在未保存的更改时，工具栏的保存按钮上将显示一个蓝点。
- 在页面顶部的场景名称旁，单击选项按钮
并单击内容。

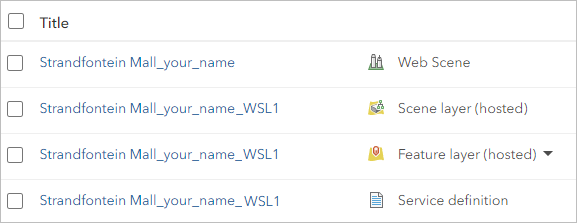

您将看到在共享场景后创建的内容：web 场景、具有关联要素图层的场景图层，以及包含场景图层发布规范的服务定义。 可以将场景图层添加到其他 web 场景。
在本教程中，您创建了局部场景。 您根据建筑物的属性对其进行了拉伸并将建筑物转换为多面体要素。 您使用了编辑工具以创建新要素并编辑其属性。 您添加了元数据并更改了场景的属性。 您使用程序符号系统对建筑物进行了符号化。 在创作场景后，您已将其共享至您的门户并将其显示在 Scene Viewer 中。
上，您会看到在共享场景时将创建的门户内容。
