ArcGIS Pro 支持合成孔径雷达 (SAR) 传感器。 支持的传感器数据被视为具有雷达特性和功能的栅格图层。 支持程度取决于传感器。

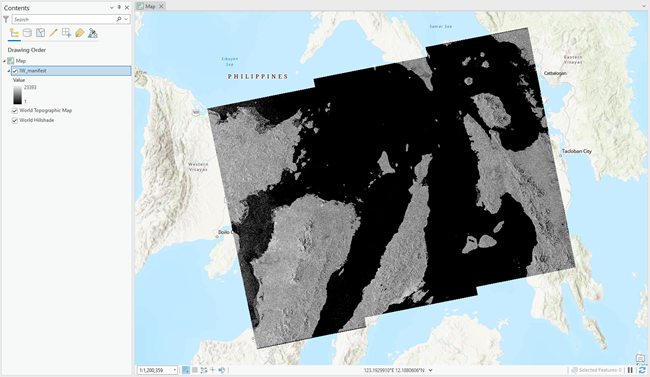

当加载到 ArcGIS Pro 中时,支持的传感器数据将使用可用极化数进行渲染。 如果传感器数据具有单极化,则将数据视为单波段栅格图层。 默认情况下,它显示为使用拉伸符号系统和标准差拉伸类型的单波段栅格。

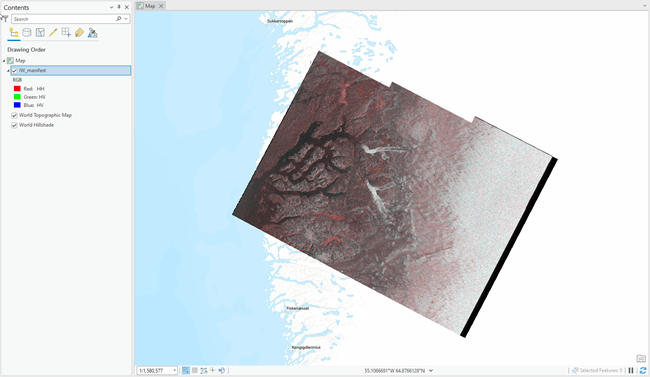

如果传感器数据是双极化的(VV、VH 或 HH、HV),则将该数据视为双波段栅格图层,并使用 RGB 符号渲染。 默认情况下,它将显示为:红色 = 波段 1,绿色 = 波段 2,蓝色 = 波段 2。

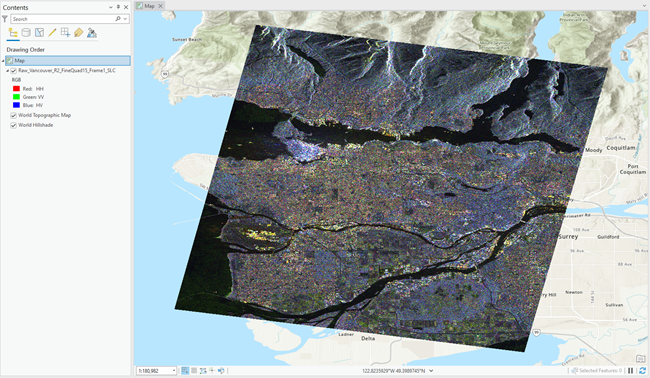

如果传感器数据是四极化的(包括 VV、VH、HH 和 HV),则将该数据视为四波段栅格,并使用 RGB 符号渲染。 默认情况下,它将显示为:红色 = 波段 1,绿色 = 波段 2,蓝色 = 波段 3。

当仅使用拉伸符号系统显示单一极化时,可以选择以下专门用于增强 SAR 可视化的拉伸类型:
- 平方根 - 对像素的平方根值应用线性拉伸。
- 对数 - 对像素的 10log10 值应用线性拉伸。
注:
使用合成孔径雷达工具集之外的其他工具处理数据集后,它将不再被视为雷达图层,因为不再提供雷达元数据。
以下表中列出了适用于各种 SAR 传感器的地理处理工具和栅格函数: 只有通过地理处理工具才能使用特定的 极化来处理数据。 前两个表格中的所有地理处理工具都需要 ArcGIS Image Analyst 扩展许可证,除创建彩色合成工具外。 栅格函数表显示了不同功能所需的许可。
用于 GRD 数据的 SAR 工具
工具 | Sentinel-1 GRD | ICEYE GRD | RCM GRD | RADARSAT-2 SGX | Capella GEC | Capella GEO |
---|---|---|---|---|---|---|
下载轨道文件 | ![]() | |||||
应用轨道校正 | ![]() | |||||
移除热噪声 | ![]() | ![]() | ||||
应用配准 | ||||||
应用辐射定标 | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
应用辐射地形扁率 | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
计算一致性 | ||||||
去除脉冲带 | ||||||
去斑 | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
应用几何地形校正 | ![]() | ![]() | ![]() | ![]() | ![]() | |
转换 SAR 单位 | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
多视 | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
创建彩色合成 | ![]() | ![]() | ![]() | |||
计算 SAR 指数 | ![]() | ![]() | ![]() | |||
检测亮色海洋区域 | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
检测深色海洋对象 | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
提取水体 | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
注:
RADARSAR SGX 数据的功能类似于 SGF、SCN、SCW、SCF 和 SCS 数据。
用于复杂数据的 SAR 工具
工具 | Sentinel-1 SLC | ICEYE SICD | RCM SLC | RADARSAT-2 SLC | Capella SICD |
---|---|---|---|---|---|
下载轨道文件 | ![]() | ||||
应用轨道校正 | ![]() | ||||
移除热噪声 | ![]() | ![]() | ![]() | ||
应用配准 | ![]() | ![]() | ![]() | ![]() | ![]() |
应用辐射定标 | ![]() | ![]() | ![]() | ![]() | ![]() |
应用辐射地形扁率 | ![]() | ![]() | ![]() | ![]() | ![]() |
计算一致性 | ![]() | ![]() | ![]() | ![]() | ![]() |
去除脉冲带 | ![]() | ||||
去斑 | ![]() | ![]() | ![]() | ![]() | ![]() |
应用几何地形校正 | ![]() | ![]() | ![]() | ![]() | ![]() |
转换 SAR 单位 | ![]() | ![]() | ![]() | ![]() | ![]() |
多视 | ![]() | ![]() | ![]() | ![]() | ![]() |
创建彩色合成 | ![]() | ![]() | |||
计算 SAR 指数 | ![]() | ![]() | ![]() | ||
检测亮色海洋区域 | ![]() | ![]() | ![]() | ![]() | ![]() |
检测深色海洋对象 | ![]() | ![]() | ![]() | ![]() | ![]() |
提取水体 | ![]() | ![]() | ![]() | ![]() | ![]() |
SAR 栅格函数
函数 | 许可级别 | Sentinel-1 GRD | Sentinel-1 SLC | ICEYE GRD | ICEYE SICD | RCM GRD | RCM SLC | RADARSAT-2 SGX | RADARSAT-2 SLC | Capella GEC | Capella GEO | Capella SICD |
---|---|---|---|---|---|---|---|---|---|---|---|---|
Sentinel-1 热噪声去除 | Desktop Basic | ![]() | ![]() | |||||||||
Sentinel-1 辐射校准 | Desktop Basic | ![]() | ![]() | |||||||||
热噪声去除 | ArcGIS Image Analyst 扩展模块 | ![]() | ![]() | |||||||||
雷达校准 | Desktop Basic | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
斑点 | Desktop Basic | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | |
地形展平 | ArcGIS Image Analyst 扩展模块 | ![]() | ||||||||||
单位转换 | Desktop Basic | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ||||
复数 | Desktop Basic | ![]() | ![]() | ![]() | ![]() | ![]() | ||||||
创建彩色合成 | Desktop Basic | ![]() | ![]() | ![]() | ![]() |
