常见问题解答

已提供关于 ArcGIS Reality for ArcGIS Pro 常见问题的解答。

概览

• 什么是实景映射？
• 什么是 ArcGIS Reality Suite？
• 哪些人员可以通过使用 ArcGIS Reality Suite 受益？
• ArcGIS Reality Desktop 中包含哪些内容？
• 什么是 ArcGIS Reality for ArcGIS Pro？

许可

• 使用 ArcGIS Reality for ArcGIS Pro 需要哪种许可？
• ArcGIS Reality for ArcGIS Pro 支持哪些 ArcGIS Pro 许可类型？
• 具有 ArcGIS Reality for ArcGIS Pro 扩展模块的计算机是否需要 ArcGIS Reality Studio？

系统要求和设置

• ArcGIS Reality for ArcGIS Pro 的系统要求是什么？
• ArcGIS Reality Studio 和 ArcGIS Reality for ArcGIS Pro 是否需要安装在同一台计算机上？

ArcGIS Reality for ArcGIS Pro 和 ArcGIS Pro 正射映射之间的关系

• ArcGIS Reality for ArcGIS Pro 是否适用于 ArcGIS Pro 3.0 及较早版本？
• 我是否可以同时使用实景映射和正射映射？
• 是否可以将扫描航空正射映射工作空间转换为实景映射工作空间？
• 启用 ArcGIS Reality for ArcGIS Pro 后，我是否仍然可以访问先前创建的正射映射工程？
• 我有一个数字航空正射映射工程，并希望将其转换为实景映射工程。 我先前创建的正射映射产品是否会在转换过程中被保留？
• 我是否可以将工程从 ArcGIS Reality Studio 导入 ArcGIS Reality for ArcGIS Pro，反之亦然？
• 我何时使用 ArcGIS Reality for ArcGIS Pro 和 ArcGIS Reality Studio？
• ArcGIS Reality for ArcGIS Pro 与正射映射是否相同？

技术和操作技巧

• ArcGIS Reality for ArcGIS Pro 支持哪些传感器数据类型？
• ArcGIS Reality for ArcGIS Pro 支持哪些数据类型？
• 共享高级设置会对各种实景映射产品的生成质量和处理时间造成哪些影响？
• 是否提供实景映射测试和培训的样本数据？
• 是否需要使用第三方航空三角测量包进行块区域网平差？
• 在区域网平差后，为什么产品组的部分图标不可用？
• 在 ArcGIS Pro 功能区的影像选项卡上使用导入工作空间或添加工作空间时，为什么无法选择我的工作空间？
• 为什么出现曲面重建 SDK 未安装或无法找到错误？
• 为什么会出现错误发生运行时错误：boost::filesystem::copy_file：系统找不到指定的路径 [system:3]？
• 是否支持影像数据的相对路径？
• 为什么校正组中的允许校正重置选项在实景映射工作空间中不可用？
• 为什么在重命名我的实景映射工作空间后路径被破坏了？
• 我在高级产品设置中选择的生成的 2D 和 3D 产品位置在哪里？
• 优化 3D 网格产品的建议空间参考设置是什么？
• 如何在线共享 3D 网格？

• 为什么我的实景映射工作空间在生成产品后被绿色面覆盖？

概览

什么是实景映射？

实景映射是使用图像和/或激光雷达创建物理世界的准确数字描述的过程。

什么是 ArcGIS Reality Suite？

ArcGIS Reality Suite 是用于现场、城市和全国范围实景映射的产品集合，支持使用 ArcGIS Reality Engine 通过无人机、安装在调查飞机或卫星上的多帧照相机阵列获取的输入图像：

• 利用 ArcGIS Pro 的扩展模块 ArcGIS Reality for ArcGIS Pro，您可以输入来自无人机、载人飞机或卫星的图像，以生成用于实景映射的 2D 和 3D 输出。
• ArcGIS Reality Studio 应用程序用于根据整个城市、州和省的航空影像进行实景映射。 以地图为中心的直观界面可实现高生产效率，以提供实景地图及 2D 和 3D 渲染的测量级表示。
• Site Scan for ArcGIS 是基于云的在线端到端无人机影像实景映射软件，旨在简化无人机计划管理、影像数据收集、处理和分析。
• ArcGIS Drone2Map 是直观桌面应用程序，用于根据无人机影像进行实景映射，支持离线处理和外业快速映射。

哪些人员可以通过使用 ArcGIS Reality Suite 受益？

ArcGIS Reality Suite 为专注于以下领域的制图专业人员提供处理、建模、工具和功能：

• 从无人机和航空平台获取的重叠图像集合的摄影测量处理。
• 根据无人机和航空影像创建 2D 和 3D 产品，包括以下内容：
  • 数字表面模型 (DSM)
  • 数字地形模型 (DTM)
  • 真正射镶嵌
  • 点云
  • 2D 和 3D 网格
• 卫星影像和扫描航空照片的摄影测量处理
• 根据航空影像创建 2D 产品，包括以下内容：
  • 数字表面模型 (DSM)
  • 数字地形模型 (DTM)
  • 真正射镶嵌
  • 2D 网格
• 使用机器学习、要素提取和要素解释方法以及影像测量的高级图像和空间数据分析工作流

ArcGIS Reality Suite 专为操作环境中的摄影测量制图和产品生成而设计。

ArcGIS Reality Desktop 中包含哪些内容？

ArcGIS Reality Desktop 包括以下功能：

• ArcGIS Reality Studio 为独立应用程序。使用 ArcGIS Reality Studio 无需其他 ArcGIS 产品。
• ArcGIS Reality for ArcGIS Pro 扩展模块。 该扩展模块需要 Standard 或 Advanced ArcGIS Pro 许可。

什么是 ArcGIS Reality for ArcGIS Pro？

ArcGIS Reality for ArcGIS Pro 扩展模块通过高保真 2D 和 3D 产品生成来补充 ArcGIS Pro 中的正射映射功能。 启用 ArcGIS Reality for ArcGIS Pro 扩展模块后，您可以从无人机和数字航空影像生成源分辨率 DSM、DTM、真正射影像、2.5D DSM 网格、高密度点云和逼真的 3D 网格。 还可以使用卫星影像创建真正射、DSM、DTM 和 DSM 网格产品。

许可

使用 ArcGIS Reality for ArcGIS Pro 需要哪种许可？

使用 ArcGIS Reality for ArcGIS Pro 需要 ArcGIS Reality Desktop 许可和 Standard 或 Advanced ArcGIS Pro 许可。

ArcGIS Reality Desktop 许可提供了对 ArcGIS Reality for ArcGIS Pro 和 ArcGIS Reality Studio 的访问。

要授予 ArcGIS Reality for ArcGIS Pro 许可，请执行以下操作：

1. 安装并授予 ArcGIS Reality Studio 许可。

   注：

   Reality Studio 仅适用于单机许可。 您必须具有管理权限才能执行按计算机安装。

2. 安装 ArcGIS Reality for ArcGIS Pro。

有关安装和授权 ArcGIS Reality Desktop 的详细说明，请参阅安装 ArcGIS Reality for ArcGIS Pro。

请咨询系统管理员以获取有关安装、设置和管理 ArcGIS Reality Desktop 的帮助。

ArcGIS Reality for ArcGIS Pro 支持哪些 ArcGIS Pro 许可类型？

ArcGIS Reality for ArcGIS Pro 支持以下许可类型：

• 单机版许可
• 浮动版许可
• 授权用户许可

具有 ArcGIS Reality for ArcGIS Pro 扩展模块的计算机是否需要 ArcGIS Reality Studio？

安装 ArcGIS Reality for ArcGIS Pro 扩展模块之前，必须安装 ArcGIS Reality Studio。 安装 ArcGIS Reality Studio 和 ArcGIS Reality for ArcGIS Pro 后，可以根据需要卸载 ArcGIS Reality Studio，并保持 ArcGIS Reality for ArcGIS Pro 处于启用状态。

系统要求和设置

ArcGIS Reality for ArcGIS Pro 的系统要求是什么？

建议使用具有 64 GB RAM（最低配置）和固态存储的高性能双核计算机来运行 ArcGIS Reality for ArcGIS Pro。 有关详细信息，请参阅参考帮助中的系统要求。

GPU 不是必需项，但建议使用。

ArcGIS Reality Studio 和 ArcGIS Reality for ArcGIS Pro 是否需要安装在同一台计算机上？

是。 必须先安装 ArcGIS Reality Studio 才能获得许可并激活 ArcGIS Reality for ArcGIS Pro。

安装过程完成后，可以根据需要卸载 ArcGIS Reality Studio。

ArcGIS Reality for ArcGIS Pro 和 ArcGIS Pro 正射映射之间的关系

ArcGIS Reality for ArcGIS Pro 是否适用于 ArcGIS Pro 3.0 及较早版本？

否。ArcGIS Reality for ArcGIS Pro 与 ArcGIS Pro 3.1 及更高版本兼容。

我是否可以同时使用实景映射和正射映射？

是。 实景映射和正射映射在 ArcGIS Pro 中是兼容的。 它们共享局域网平差等功能，具有相似的工作流，并具有共同的界面和用户体验。 现有正射映射无人机和航空影像工作空间可以转换为实景映射工作空间，反之亦然。 在 ArcGIS Pro 环境中，可通过类似方式处理工程，其可用于组织和管理所有相关影像和校正数据、生成的产品以及与工程相关的其他元数据。

通常情况下，实景映射和正射映射之间的区别为支持的影像类型和生成的产品类型有所不同。 下表比较了每个选项中的可用选项：

是否可以将扫描航空正射映射工作空间转换为实景映射工作空间？

否。仅可将传统的无人机、数字航空和卫星正射映射工作空间类型转换为实景映射工作空间以创建实景映射产品。

启用 ArcGIS Reality for ArcGIS Pro 后，我是否仍然可以访问先前创建的正射映射工程？

是。 正射映射和实景映射工程是兼容的。

我有一个数字航空正射映射工程，并希望将其转换为实景映射工程。 我先前创建的正射映射产品是否会在转换过程中被保留？

否。实景映射和正射映射使用不同的基础方法来生成产品和管理关联的元数据。 实景映射和正射映射产品不同，但两种类型的产品都具有支持其映射和客户要求的独特特性。 因此，每套产品都必须从其特定的实景映射或正射映射工作空间生成。

我是否可以将工程从 ArcGIS Reality Studio 导入 ArcGIS Reality for ArcGIS Pro，反之亦然？

否。实景映射和正射映射产品在工程中的处理和管理方式不同。 各个项目必须单独更新和维护产品，用于修改土地基础图层和 GIS 图层。

可以将正射映射工作空间转换为实景映射工作空间（反之亦然），从而建立实景映射或正射映射工程。

我何时使用 ArcGIS Reality for ArcGIS Pro 和 ArcGIS Reality Studio？

在已安装 ArcGIS 或计划将 ArcGIS 与实景映射配合使用的情况（例如更新现有土地基础图层：道路、开发等）下，使用 ArcGIS Reality for ArcGIS Pro。 这种方法为您的整个制图和 GIS 工程提供了集成程度更高的体验。

如果您仅生产摄影测量产品而不计划使用 GIS，可以使用 ArcGIS Reality Studio。 Reality Studio 针对摄影测量制图组织中的生产环境进行了优化，这些组织生产基本产品，例如真正射影像、3D 网格等。 这些产品与其他机构共享，例如地方、州或省以及国家政府组织。

ArcGIS Reality for ArcGIS Pro 与正射映射是否相同？

否。ArcGIS Reality for ArcGIS Pro 不包括某些正射影像工作空间功能，如区域网平差和处理扫描航空数据。 但是，正摄映射不包括 ArcGIS Reality for ArcGIS Pro 产品生成，例如真正射、点云、2D 和 3D 网格。

技术和操作技巧

ArcGIS Reality for ArcGIS Pro 支持哪些传感器数据类型？

ArcGIS Reality for ArcGIS Pro 包括实景映射和某些正射映射功能。 使用实景映射，此版本支持无人机、数字航空和卫星影像类型。

使用正射映射，此版本支持无人机、数字航空、扫描航空和卫星影像。

ArcGIS Reality for ArcGIS Pro 支持哪些数据类型？

支持受 ArcGIS Pro 支持的所有常见影像数据类型，如 TIFF 和 GeoTIFF、MrSID、JPG、ERDAS IMAGINE 等。

共享高级设置会对各种实景映射产品的生成质量和处理时间造成哪些影响？

下表显示了各种质量和方案选项对以不同分辨率为不同类型的传感器创建衍生产品的潜在影响。 有关详细信息，请参阅参考帮助。

是否提供实景映射测试和培训的样本数据？

是。 请参阅以下支持实景映射产品生成的示例数据：

• ArcGIS Reality 的示例无人机数据
• ArcGIS Reality 2D 产品生成的航空数据示例
• ArcGIS Reality 3D 产品生成的航空数据示例

是否需要使用第三方航空三角测量包进行块区域网平差？

否。 ArcGIS Reality for ArcGIS Pro 中提供了完整的端到端制图工作流，包括块区域网平差。

在区域网平差后，为什么产品组的部分图标不可用？

创建实景映射工作空间时，方案类型值直接与产品类别选项相关联。 例如，如果方案类型设置为倾斜，则 DSM、True Ortho 和 DSM 网格选项不可用。 这是因为在 ArcGIS Pro 中，由于方案类型选择为倾斜，因此假设仅需要 3D 产品。

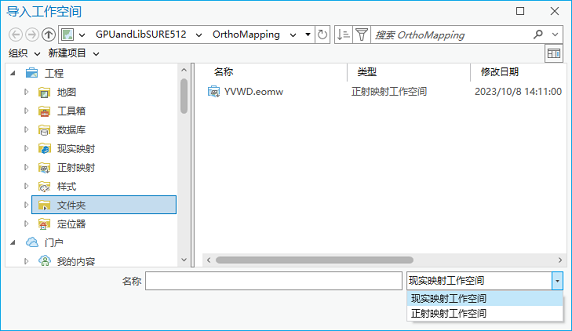

在 ArcGIS Pro 功能区的影像选项卡上使用导入工作空间或添加工作空间时，为什么无法选择我的工作空间？

确保工作空间类型（右下角）与您选择的工作空间相匹配。

为什么出现曲面重建 SDK 未安装或无法找到错误？

要运行 ArcGIS Reality for ArcGIS Pro，必须下载并安装 ArcGIS Reality for ArcGIS Pro 扩展模块安装文件以支持处理过程。 未安装安装文件时会出现此错误。 如果无法访问此安装程序，请询问您组织中的相关人员。

为什么会出现错误发生运行时错误：boost::filesystem::copy_file：系统找不到指定的路径 [system:3]？

导致此错误的原因是 Windows 上的路径长度限制（默认为 260 个字符）。 要解决此问题，需打开 LongPathsEnabled 设置。

是否支持影像数据的相对路径？

否。 需要影像的绝对路径。

为什么校正组中的允许校正重置选项在实景映射工作空间中不可用？

您创建的工作空间不支持校正重置。 您必须创建一个允许重置的工作空间才能使用此功能。

注：

具有重置功能的工作空间的处理时间更长。

为什么在重命名我的实景映射工作空间后路径被破坏了？

该行为是预期行为。 您可以转到目录窗格中的地图容器，并删除具有原始名称的地图。 然后，当您打开工作空间时，将引用正确的路径。

或者，您可以右键单击内容窗格中的组，然后选择同步。

我在高级产品设置中选择的生成的 2D 和 3D 产品位置在哪里？

在目录窗格中，单击文件夹 > RealityMapping > Workspace_name.ermw > 产品 以访问产品。

优化 3D 网格产品的建议空间参考设置是什么？

创建实景映射工作空间时添加局部 x、y 和 z 坐标系。

如何在线共享 3D 网格？

您可以使用常用工作流在线共享产品。 所有产品均与 ArcGIS 兼容，并且可与 ArcGIS Image for ArcGIS Online 和 ArcGIS Image Server (ArcGIS Enterprise) 共享。

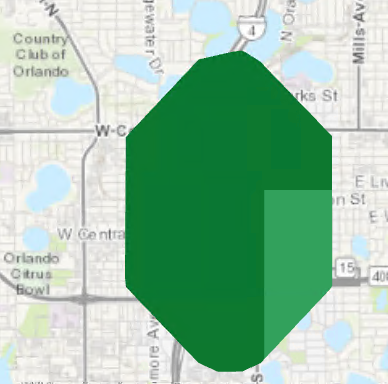

为什么我的实景映射工作空间在生成产品后被绿色面覆盖？

这些绿色面代表重建状态要素类，显示当前重建的进度。 您可以在内容窗格中选中或取消选中该图层，将其打开或关闭。
