网络逻辑示意图工具和命令位于公共设施网络和追踪网络上下文选项卡以及网络逻辑示意图主页和上下文选项卡上。
公共设施网络和追踪网络选项卡
当活动地图中存在公共设施网络图层时，公共设施网络上下文选项卡将可用。
当活动地图中存在追踪网络图层时，追踪网络上下文选项卡将可用。
在这两种情况下，网络逻辑示意图工具被分为以下两组：
网络逻辑示意图首页和上下文选项卡
当您处于活动的逻辑示意图地图视图中时，网络逻辑示意图首页选项卡可用。 默认情况下，任何新生成的逻辑示意图或者您用标准工作流打开的现有逻辑示意图会以逻辑示意图地图视图显示。
当活动地图视图不是逻辑示意图地图，但引用逻辑示意图图层，并且在活动地图视图的内容窗格中选择此网络逻辑示意图图层（或者此网络逻辑示意图图层下的图层），则网络逻辑示意图上下文选项卡随即可用：

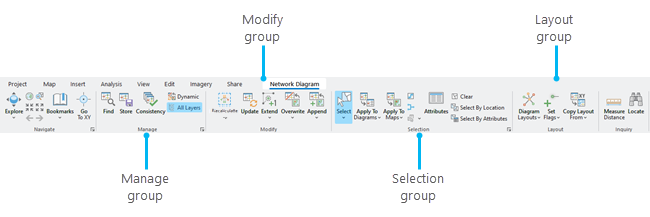

网络逻辑示意图首页和上下文选项卡上的网络逻辑示意图工具和命令可分为以下四组：
- 管理 - 此组包含用于管理逻辑示意图的命令。
命令 描述 启用条件 查找 打开查找逻辑示意图窗格，您可以在其中搜索与活动公共设施网络或追踪网络相关的逻辑示意图。
该命令始终处于启用状态。
存储 打开存储逻辑示意图工具，可以将活动的临时逻辑示意图长期地存储在数据库中。
活动逻辑示意图尚未存储；也就是说，动态模式临时关闭，并且与逻辑示意图相关的模板将启用逻辑示意图存储。
活动逻辑示意图图层来自文件地理数据库或移动地理数据库中的公共设施网络或追踪网络或网络逻辑示意图服务；也就是说，此工具可从企业级地理数据库中公共设施网络或追踪网络的数据库连接来禁用。
一致性 检查每个打开的逻辑示意图的一致性，通过内容窗格逻辑示意图图层旁显示的图标反映当前状态。
动态 打开或关闭活动的临时逻辑示意图的动态模式。 当动态模式打开时，活动逻辑示意图的内容会动态更新，以反映网络地图中网络要素或网络对象的选择内容的更改。
活动逻辑示意图尚未存储；也就是说，它是临时的。
活动逻辑示意图图层来自文件地理数据库或移动地理数据库中的公共设施网络或追踪网络或网络逻辑示意图服务；也就是说，此工具可从企业级地理数据库中公共设施网络或追踪网络的数据库连接来禁用。
所有图层 打开或关闭活动逻辑示意图的所有图层模式。 针对逻辑示意图打开所有图层模式时，所有图层都存在于内容窗格中，无论其是否包含逻辑示意图要素。 针对逻辑示意图关闭所有图层模式时，仅包含逻辑示意图要素的图层存在于内容窗格中。
该命令始终处于启用状态。
- 修改 - 此组包含用于控制逻辑示意图内容的命令。
命令 描述 启用条件 重新计算 单击下拉箭头，然后选择想要使用的工具：
- 重新计算逻辑示意图范围 - 重新计算活动逻辑示意图范围。
- 重新计算容器几何 - 重新计算逻辑示意图容器的几何，以便将其重新绘制为围绕其所有相关内容的水平矩形。
- 重新计算边几何 - 重新计算逻辑示意图边的几何，使其正确连接相关的逻辑示意图交汇点末端。
没有未保存的编辑内容。
活动逻辑示意图图层来自文件地理数据库或移动地理数据库中的公共设施网络或追踪网络或网络逻辑示意图服务；也就是说，此工具可从企业级地理数据库中公共设施网络或追踪网络的数据库连接来禁用。
更新 更新活动逻辑示意图。
没有未保存的编辑内容。
活动逻辑示意图图层来自文件地理数据库或移动地理数据库中的公共设施网络或追踪网络或网络逻辑示意图服务；也就是说，此工具可从企业级地理数据库中公共设施网络或追踪网络的数据库连接来禁用。
扩展 在连通性、可遍历性、包含或附件方面将活动逻辑示意图扩展一个级别。
没有未保存的编辑内容，已打开活动逻辑示意图图层的所有图层模式，并且逻辑示意图尚未存储；即，它是临时的，并且已启用与逻辑示意图相关的模板以扩展逻辑示意图。
活动逻辑示意图图层来自文件地理数据库或移动地理数据库中的公共设施网络或追踪网络或网络逻辑示意图服务；也就是说，此工具可从企业级地理数据库中公共设施网络或追踪网络的数据库连接来禁用。
覆盖 可使用当前在地图中选择的网络要素或网络对象来覆盖活动逻辑示意图的内容。
同时打开多个地图时，单击下拉箭头，然后选择要在逻辑示意图上覆盖的网络要素或网络对象所在的地图。 只打开一个地图时，您可以单击覆盖按钮。
没有未保存的编辑内容，已打开活动逻辑示意图图层的所有图层模式，并且逻辑示意图尚未存储；即，它是临时的。
活动逻辑示意图图层来自文件地理数据库或移动地理数据库中的公共设施网络或追踪网络或网络逻辑示意图服务；也就是说，此工具可从企业级地理数据库中公共设施网络或追踪网络的数据库连接来禁用。
追加 将地图中当前所选的网络要素或网络对象添加到活动逻辑示意图。
同时打开多个地图时，单击下拉箭头，然后选择要追加到逻辑示意图的网络要素或网络对象所在的地图。 只打开一个地图时，您可以单击追加按钮。
没有未保存的编辑内容，已打开活动逻辑示意图图层的所有图层模式，并且已启用与逻辑示意图相关的模板以扩展逻辑示意图。
活动逻辑示意图图层来自文件地理数据库或移动地理数据库中的公共设施网络或追踪网络或网络逻辑示意图服务；也就是说，此工具可从企业级地理数据库中公共设施网络或追踪网络的数据库连接来禁用。
- 布局 - 此组包含布局逻辑示意图内容所需的工具和命令。
命令 描述 启用条件 逻辑示意图布局 取决于网络逻辑示意图选项卡上常规选项中使用默认参数应用布局选项的状态：
- 未选中 - 打开地理处理窗格，默认加载活动布局算法工具 - 应用力导向布局，这样便可在运行前按需编辑算法参数。
- 选中 - 将活动布局应用于活动逻辑示意图。 这是默认设置。
当活动布局算法并非要运行的算法时，单击按钮下方的下拉箭头以在算法库中选择一种算法。
没有未保存的编辑内容。
活动逻辑示意图图层来自文件地理数据库或移动地理数据库中的公共设施网络或追踪网络或网络逻辑示意图服务；也就是说，此工具可从企业级地理数据库中公共设施网络或追踪网络的数据库连接来禁用。
设置标记
单击下拉箭头，然后选择想要使用的布局工具：
- 设置根交汇点 - 指定交汇点为根交汇点。 根交汇点用于树布局，例如，主线树布局。 指定此类交汇点时，将其放置为起始根交汇点以为树进行布局。 您可以将逻辑示意图中的几个交汇点设置为根交汇点。
- 设置端交汇点 - 指定交汇点为端交汇点。 端交汇点用于主线树布局。 指定此类交汇点时，会将其放置为一条或多条主线的端交汇点。 您可以将逻辑示意图中的几个交汇点设置为端交汇点。
- 设置透视交汇点 - 指定交汇点为透视交汇点。 运行旋转树布局需要透视交汇点。 您可以将逻辑示意图中的几个交汇点设置为透视交汇点。
- 设置障碍 - 在所选交汇点或边上放置一个障碍。 障碍用于旋转树布局，可防止算法在其范围之外运行。 您可以在逻辑示意图中设置多个障碍。
没有未保存的编辑内容。
活动逻辑示意图图层来自文件地理数据库或移动地理数据库中的公共设施网络或追踪网络或网络逻辑示意图服务；也就是说，此工具可从企业级地理数据库中公共设施网络或追踪网络的数据库连接来禁用。
复制布局自
将逻辑示意图布局从一个逻辑示意图复制到活动逻辑示意图。
当打开了多个逻辑示意图地图时，单击下拉箭头，然后选择源逻辑示意图地图。
没有未保存的编辑内容。
活动逻辑示意图图层来自文件地理数据库或移动地理数据库中的公共设施网络或追踪网络或网络逻辑示意图服务；也就是说，此工具可从企业级地理数据库中公共设施网络或追踪网络的数据库连接来禁用。

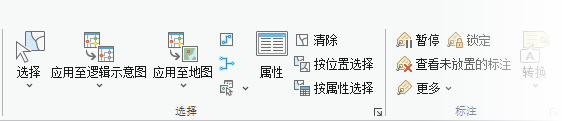

- 选择 - 此组包含用于将选择内容传递到其他逻辑示意图、公共设施网络地图或追踪网络地图的命令。
命令 描述 启用条件 选择 单击下拉箭头，然后选择想要使用的选择要素工具。
该命令始终处于启用状态。
应用至逻辑示意图 根据网络逻辑示意图选项卡上当前指定的传递选项，将活动网络逻辑示意图的选择集传递到当前已打开的其他网络逻辑示意图。
除非您在单击命令按钮下的下拉箭头时选择了一个特定的逻辑示意图，否则，命令会应用于每个打开的逻辑示意图。
在活动的逻辑示意图中已选择一些要素，且在其他地图中存在其他打开的逻辑示意图。
应用至地图 基于网络逻辑示意图选项卡上当前指定的传递选项，将活动网络逻辑示意图的选择集传递到公共设施网络或追踪网络地图。
如果存在多个地图引用公共设施网络或追踪网络，则命令会应用至每个地图。 但是，如果您从命令按钮下的下拉箭头中选择特定地图，则命令仅应用于该地图。
在活动的逻辑示意图中已选择一些要素，且存在参考逻辑示意图所在的公共设施网络或追踪网络的其他地图处于打开状态。
选择相关内容 选择属于所选逻辑示意图面容器相关内容的逻辑示意图要素。
活动逻辑示意图中存在选中的要素。
选择连接逻辑示意图要素 有些逻辑示意图要素可直接连接当前于活动逻辑示意图地图中选择的逻辑示意图要素，请选择所有此类逻辑示意图要素。
活动逻辑示意图中存在选中的要素。
搜索网络地图中的初始逻辑示意图要素 搜索构建活动逻辑示意图内容时用作初始输入的网络要素或对象，然后在网络地图中将其选中
该命令始终处于启用状态。
属性 打开属性窗格，您可在其中查看已选择的逻辑示意图要素的属性。
该命令始终处于启用状态。
清除 取消选择所有当前选择的要素。
当前在活动地图中选择了一组要素。
按位置选择 打开地理处理窗格，并加载按位置选择图层工具，这样您便可以使用其他图层中的要素位置来选择要素。
该命令始终处于启用状态。
按属性选择 打开地理处理窗格，并加载按属性选择图层工具，这样您便可以使用要素的属性值来选择要素。
该命令始终处于启用状态。
网络逻辑示意图选项 打开公共设施网络或追踪网络选项对话框，其中网络逻辑示意图选项卡处于活动状态，在此对话框中，可在使用网络逻辑示意图时指定各类选项。
