宗地对齐工作流—ArcGIS Pro

您可以使用以下工具来对齐宗地要素：

对齐宗地 - 使用链接和锚点转换并对齐宗地。对齐宗地工具使用橡皮页（线性）变换方法。
对齐要素 - 对齐并重新定位单独的宗地线。通过此工具，您可以在对齐宗地时更好地控制边界的放置。

可按照以下工作流对齐宗地：

将选定宗地与周围宗地边界对齐。将新宗地与现有宗地对齐时，通常使用此工作流。新宗地将进行转换，并与宗地结构中的现有周围宗地对齐。
对齐单个宗地线。可以重新定位单个宗地线，以与对齐路径匹配。除了对齐宗地工作流之外，还可以使用此工作流。
将现有宗地与选定宗地对齐将现有宗地与新宗地的位置对齐时，通常使用此工作流。新宗地的位置将保持固定，并且周围边界将转换为固定宗地的位置。

了解有关宗地对齐方法的详细信息

将选定宗地与周围边界对齐

要将宗地与周围边界对齐，请按照以下步骤操作：

如有必要，使用移动和旋转工具将选定的宗地移动到对齐位置：
1. 选择宗地面并使用宗地记录工作流选项卡上选择组中的宗地要素工具来选择相关宗地要素（点和线）。
2. 使用工具库中对齐组中的移动和旋转工具将宗地移动到对齐位置。
  提示：
  移动、旋转和对齐宗地时，您可能需要禁用地图中的拓扑。您可以通过单击编辑选项卡上管理编辑组中的拓扑下拉列表来禁用和启用拓扑。选择无拓扑或宗地结构地理数据库拓扑。
选择要对齐的宗地，然后在宗地记录工作流选项卡的对齐组中，单击对齐宗地以打开对齐宗地窗格。
对齐缓冲区显示为围绕新宗地边界绘制的橙色透明缓冲区。如果周围宗地边界和点不在对齐缓冲区范围内，请在对齐宗地窗格上为在容差范围内生成链接提供更大的容差值。
单击在容差范围内生成链接以检测宗地点和对齐缓冲区中周围宗地上的匹配点之间的对齐链接。
如果选中对齐宗地窗格底部的显示预览选项，则会显示一条蓝色虚线，显示对齐宗地形状和位置的预览。
如果链接生成错误或丢失，请使用以交互方式删除和创建链接工具，在宗地点与其在周围宗地上的匹配点之间手动移除和添加链接。手动添加部分链接后，单击在容差范围内生成链接以生成剩余链接。
手动添加的链接越多，链接生成过程的结果越好。链接以不同方式进行符号化，以区分手动创建的链接和生成的链接。
如果链接生成错误或丢失，请使用链接和锚点下的工具添加和删除链接：
- 使用交互式删除工具删除单个链接，使用删除所有链接工具删除所有生成和创建的链接。
- 使用通过数字化创建链接手动添加点之间的单个链接，或单击下拉箭头并使用通过矩形创建链接工具，通过在一对点上拖动矩形来创建链接。拖动矩形时，只有当矩形正好包含两个点时，才会创建链接。
  注：
  如果通过数字化创建链接工具或通过矩形创建链接工具处于活动状态，可以使用 l 键盘快捷键在两者之间切换。
如果单个点有多个可能的对齐链接，对齐链接将符号化为红色并带有问号“？”。
使用交互式删除工具移除为该点绘制的不正确链接。
（可选）单击添加锚点将锚点添加到宗地点。
将锚点添加到宗地点时，它将在对齐中保持固定并且不会移动。此外，固定宗地结构点的行为方式与锚点相同，因此不需要添加锚点。固定宗地结构点（例如控制点）不会在宗地对齐中移动。
在对齐宗地窗格的点到边捕捉下，键入捕捉容差。
捕捉容差用于解决不匹配点导致的空隙和重叠。捕捉容差在对齐过程之后进行应用。不匹配点的示例是应捕捉到相邻宗地线的点。
了解有关捕捉容差的详细信息
单击对齐以对齐宗地。

注：

对齐过程会创建 Links 和 AnchorPoints 要素类，它们将作为图层添加到 TOC。这些要素类用于存储对齐使用的链接和锚点。对齐完成后，这些要素类将保留在地理数据库中，并将作为图层保留在地图视图中。如果不再需要它们，可以将其删除。

链接和锚点符号系统

根据链接和锚点的创建方式（手动创建与生成）对其进行不同的符号化。下图显示了使用的不同类型的链接和锚点符号：

链接和锚点符号系统

对齐曲线

真曲线可以与匹配的真曲线进行对齐。这包括将一系列真曲线与一条较大的曲线对齐。对齐曲线时，添加尽可能多的链接，然后单击在容差范围内生成链接生成变换链接以生成缺少的链接并预览曲线的对齐方式。

在对齐略微未对齐的曲线时，可以在两点之间、点与曲线边之间以及两条曲线边之间添加对齐链接。

曲线对齐链接

增密曲线（由细线和折点组成的曲线）无法与真曲线对齐。在对齐此类曲线之前，可以使用通过直线和圆弧进行简化地理处理工具将其转换为真曲线。

将线与对齐路径对齐

可对齐选定宗地的所有边界，或仅对齐各个宗地边界。例如，在使用对齐宗地工具对齐宗地后，按照以下步骤在宗地上对齐与周围边界上的曲线不完全匹配的单个曲线。

要使用对齐路径对齐宗地线，请执行以下步骤：

选择包含要对齐的线的宗地，在宗地记录工作流选项卡的对齐组中，单击对齐宗地下拉箭头，然后单击对齐要素。
在对齐要素窗格中，选择绘制对齐路径或基于选定宗地创建对齐路径。
要对齐所有宗地边界，请选择基于选定宗地创建对齐路径。将在最靠近所选宗地的相邻边界上创建对齐路径。
要对齐宗地的各个边界，请清除宗地选择，然后选择绘制对齐路径。
如果选择绘制对齐路径，则需要确定是要沿现有边界线追踪路径，还是使用编辑工具为所有边界绘制新位置。
边界将与追踪的路径或绘制的对齐路径对齐。
提示：
如果要在对齐中保持现有边界固定，则沿这些现有边界追踪对齐路径。如果绘制新的对齐路径，则对齐容差内的所有边界都将移至绘制的路径。
要沿现有边界追踪对齐路径，请执行以下操作：
1. 单击以捕捉要对齐的线，并沿其边界拖动指针。
2. 单击终点以完成追踪。
3. 如有必要，请更改容差文本框中的对齐容差值，以确保对齐的线位于容差范围内。
将边界与在相邻边界上追踪的路径对齐。
要使用编辑工具绘制新的对齐路径，请执行以下操作：
1. 从位于地图视图底部的构造工具条中选择一种工具，然后绘制对齐路径。
  例如，使用线和弧段工具构造新路径。调整容差内的所有边界将移至绘制的路径。
2. 如有必要，请更改容差文本框中的对齐容差值，以确保对齐的线位于容差范围内。

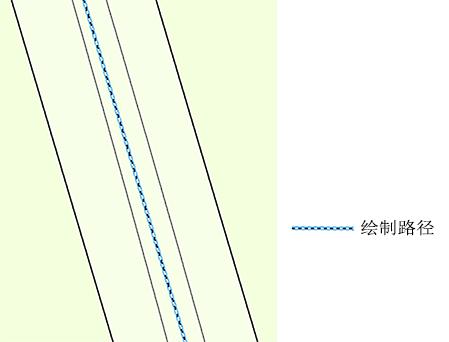

  将两条相邻边界与绘制的路径对齐。
如有必要，请选择对齐方法。
提示：
将线终点捕捉到路径方法可最大程度地减少创建新折点，非常适合用于对齐大多数宗地边界。
单击对齐以对齐这些线。
