配置多面体要素模板

可在模板属性中自定义多面体要素模板。 创建模板后，您可以编辑名称、添加或移除可搜索标签、覆盖地理数据库默认值、配置工具选项板以及将模型文件添加到模板库中。

将多面体要素图层添加到地图或场景时，将自动生成具有默认设置的要素模板。 您也可以手动创建要素模板。 与模板名称一同显示的图层符号派生自源要素图层符号系统。

打开模板属性

您可以在管理模板或创建要素窗格中打开模板属性对话框 。

管理模板

管理模板窗格将显示为工程定义的所有要素模板。

1. 单击功能区上的编辑选项卡。 在管理编辑内容组中，单击管理模板 。

   或者，在创建要素窗格中，单击管理模板 。

2. 在窗格中，展开地图 及其图层。
3. 单击要配置的模板的图层。

   为该图层定义的要素模板将显示在模板框中。

4. 在模板框中，单击组模板。
5. 在工具栏上，单击属性 。
   • 您也可以右键单击模板并使用快捷菜单。

创建要素

创建要素窗格将显示为当前地图定义的所有模板。

1. 在编辑选项卡的要素组中，单击创建 。

   创建要素窗格随即显示。

2. 在该窗格中，右键单击组模板，然后单击属性 。
   • 您也可以单击向前箭头 ，然后单击菜单按钮 。

配置工具选项板

在工具选项卡中，选择在单击模板时将自动运行的工具，并显示或隐藏显示在工具选项板上的其他工具。

1. 在模板属性对话框中单击工具。
2. 对于要在选择模板后自动运行的工具，请单击并启用单击以设置为默认工具。
3. 选中切换工具可见性复选框，并启用要在工具选项板中使用的构造工具。
4. 单击确定。

   保存您的设置并关闭对话框。

将模型文件添加到库中

要浏览文件系统上的 3D 模型文件并将其添加到模板库中，请单击模型文件工具 。 添加 3D 模型会将其作为多面体要素导入至模板源地理数据库。

支持的 3D 格式的文件扩展名（例如 COLLADA (.dae) 和 3D Studio (.3ds)）将显示在 3D 文件浏览器文件过滤器中。 缩略图会自动显示为库项目。 您可以在模型查看器中自定义图像。

1. 在模板属性对话框中单击工具。
2. 单击模型文件 。

   库随即显示在窗格中。

3. 要添加模型，请单击添加 ，浏览到文件，然后单击打开。 您可以一次选择并添加多个文件。

   模型被导入至项目，且缩略图将作为库项目显示在窗格中。

4. 要从库中移除模型，请先单击缩略图再单击删除 。
5. 单击确定。

   保存您的设置并关闭对话框。

自定义库要素或预定义形状。

要自定义库要素或预定义形状的尺寸、旋转和插入点，请展开并配置模型查看器中可用的适用参数。

提示：

该模型查看器及其参数在创建要素窗格中可供活动模板使用。

1. 在模板属性对话框中单击工具。
2. 单击模型文件 工具 或任何一种预定义的多面体形状工具。

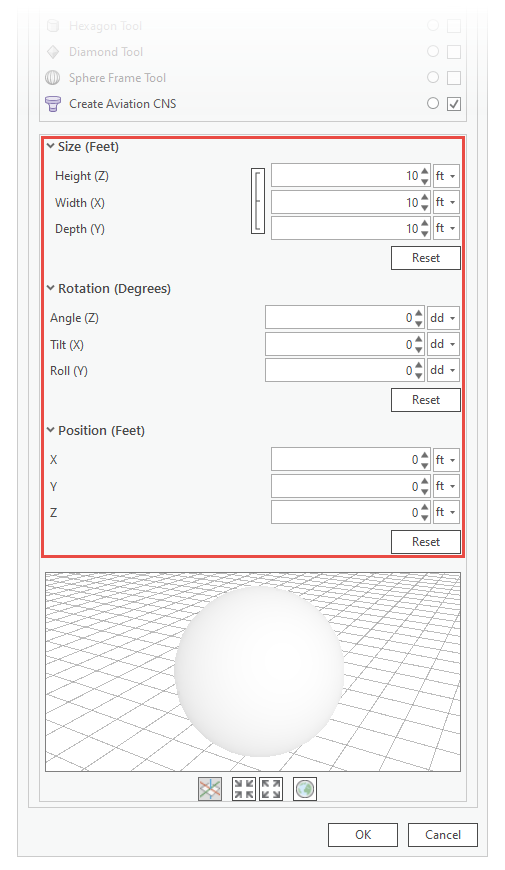

3. 在模型查看器中，展开并设置适用的参数。

   大小	指定高度 (Z)、宽度 (X) 和深度 (Y)。 要按比例缩放模型，单击并打开垂直控制支架。
   旋转	指定在 3D 空间的角度、倾斜度和滚动值。
   位置	指定要素沿 x 轴、y 轴和 z 轴的插入点。
   重置	恢复之前的参数值。



4. 要导航模型查看器，请单击工具栏上的相应按钮。

   显示或隐藏 3D 轴	显示或隐藏 3D x、y 和 z 轴。
   固定比例放大	放大固定距离。
   固定比例缩小	缩小固定距离。
   缩放至范围	缩放至 3D 模型的全图范围。
   创建缩略图	将缩略图更新到当前视图。 此命令仅适用于库要素。

5. 单击确定。

   保存您的设置并关闭对话框。

设置属性值

在属性选项卡上，在适用字段中输入属性值以覆盖默认地理数据库值，并将其应用于模板创建的要素。

1. 在模板属性对话框中单击要素。
2. 在要素属性表中，输入要应用到新要素的属性值。
   • 要查看默认的地理数据库值，请将鼠标悬停在字段名称上。
3. 单击确定。

   保存您的设置并关闭对话框。

字段颜色代码

字段边框或填充颜色的外观可指示属性的功能、可编辑性、有效性或其他状态，如下表所示：

属性字段颜色代码

字段颜色	描述
橙色阴影	这是子类型字段。
紫色阴影	这将符号化图层。
黄色阴影	在“字段”视图中，“高亮显示”属性已启用。
灰色边框	该字段为只读字段，无法进行编辑。
绿色边界	字段未在使用地理数据库默认值。
蓝色边框	字段正在使用地理数据库默认值。
黄色边框	对于分配给字段的可选条件值，字段值为无效条目。
红色边框	出于以下可能的原因之一，字段值为无效条目： 属性验证已打开，字段值对于分配给字段的属性域无效。 对于分配给字段的必需条件值，字段值为无效条目。
