传递要素几何

传递属性工具 可用于仅将几何从源要素传输到目标要素并保留目标要素属性。 此工具位于修改要素窗格中。

当传递要素几何时，请注意以下事项：

• 仅传递匹配的几何类型。
• 完成编辑后，生成的新形状将与源要素一致。

有关使用草图几何替换要素几何的步骤，请参见替换要素几何。

要传递要素几何，请完成以下步骤：

1. 打开包含待编辑要素的图层，或将图层添加到地图。

   有关添加图层的详细信息，请参阅将图层添加到地图或场景。

   提示：

   在编辑之前，请确认您正在编辑的图层是可编辑的，定义查询和比例范围能正确显示要素，捕捉设置可以提高工作流的效率和准确性，并且指定给活动地图的坐标系适合您正在执行的编辑类型。

   有关设置的基础清单，请参阅配置编辑设置。

2. 在功能区的编辑选项卡上，单击要素组中的修改 。

   修改要素窗格随即显示。

3. 单击传递属性工具 。

   要查找工具，展开属性，或在搜索文本框中键入传递。

   启动工具后，指针会变为十字形。

4. 单击编辑选项按钮 ，然后选择字段映射 。

   也可以在功能区编辑选项卡上的管理编辑内容组中，单击编辑器设置 。

   随即出现编辑器设置对话框。

5. 单击字段映射侧选项卡。
6. 单击目标下拉箭头，然后选择正在编辑的要素的图层。
7. 单击源下拉箭头并选择包含要传输的几何的要素的图层。
8. 单击清除 。

   所有字段设置已被移除。

9. 单击字段选项卡。

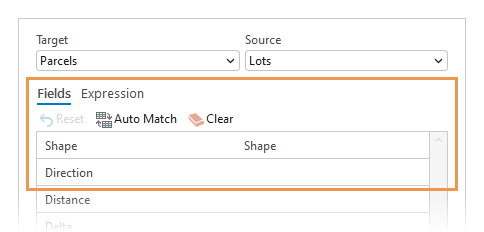

10. 单击形状字段下拉箭头，然后选择形状。



    提示：

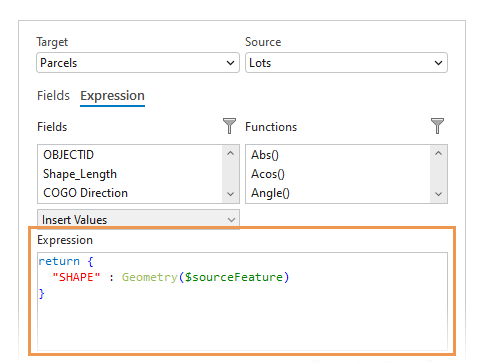

    单击表达式选项卡以确认字段映射是否正确从源要素返回 Shape 字段，例如：return { "SHAPE" : Geometry($sourceFeature)}。



11. 单击确定。

    该对话框随即关闭。

12. 单击地图中包含要传递的几何的源要素。
13. 单击正在编辑的目标要素。

    要将几何传递到多个要素，请在单击目标要素时按下 Shift 键。

    新形状与源要素一致，并且是当前选定的要素。

提示：

要移动新要素，请在修改要素窗格中单击移动工具 。 在功能区编辑选项卡的管理编辑组中，确认拓扑编辑设置为无拓扑 。
