适用于 Location Referencing 许可。
路径特征可以表示为具有沿路径的测量信息的点事件。 使用添加多个点事件工具同时创建多个点事件。
添加多个点事件
以下工作流中的示例演示了如何添加多个点事件。
以下示意图显示了路径属性： 路径 (Route1) 的测量值为从 0 到 20。
下表提供了路径属性的详细信息：
| 路径 ID | 起始日期 | 结束日期 |
|---|---|---|
Route1 | 1/1/2000 | <空> |
- 在 ArcGIS Pro 中打开地图并缩放到要添加点事件的位置。
- 单击位置参考选项卡，然后在事件组中，单击添加 > 多个点事件
。随即显示添加多个点事件窗格。
使用路径和测量方法，测量位置基于所选路径的测量值。
- 单击下一步。

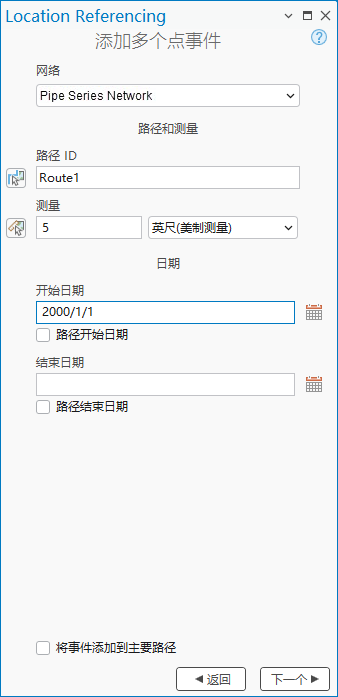

路径和测量和日期部分将显示在添加多个点事件窗格中。
- 单击网络下拉箭头并选择作为事件图层源的网络。
- 通过执行以下操作之一来指定要创建点事件的路径：
- 在路径名称文本框中提供路径名称。
- 单击从地图中选择路径
，然后单击路径上要添加点事件的点。
要选择新测量值，请单击从地图中选择测量
，然后单击路径测量值。将使用您单击的路径位置填充初始测量值。
。 - 通过执行以下操作之一来指定新位置：
- 在测量值文本框中提供值。
- 单击从地图中选择路径 ，然后在地图上单击沿路径的测量值。
提供测量值后，地图上会在该测量值位置显示一个绿点。
- 开始日期默认值为当前日期，但您可以通过执行以下操作之一来更改日期：
- 在开始日期文本框中提供开始日期。
- 单击日历
并选择开始日期。 - 选中路径开始日期复选框。
- 或者，通过执行以下操作之一指定点事件的结束日期：
- 在结束日期文本框中提供结束日期。
- 单击日历 并选择结束日期。
- 选中路径结束日期复选框。
如果未提供结束日期，则该事件从事件的开始日期到未来一直有效。
- 单击下一步。

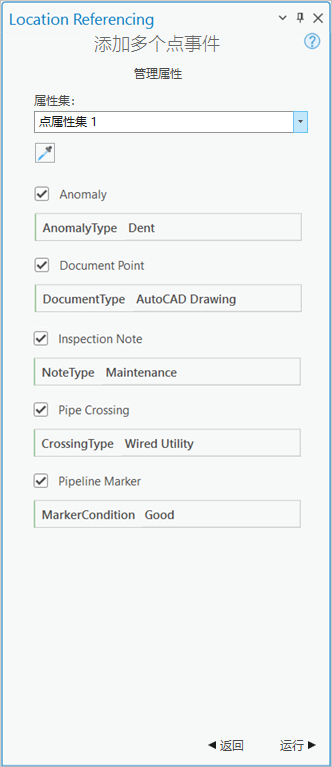

- 或者，单击属性集下拉箭头并选择属性集。
在属性集中配置的属性将显示在窗格中。
- 为属性集中的事件提供属性信息。
注：
单击通过在地图上选择事件来复制属性值
，然后在地图上单击属于同一事件图层的现有点事件以从该点复制事件属性。注：
选择事件后，在当前版本中获取事件锁或将其转让给当前用户。
与路径锁定不同，在任何编辑活动中都不会尝试释放事件锁。
- 单击运行。
创建新点事件，并且其显示在地图上后，将显示一条确认消息。
下表按事件图层提供了有关点事件的详细信息：
异常
| 事件 | 路径 ID | 起始日期 | 结束日期 | 测量 | 位置错误 | 异常类型 |
|---|---|---|---|---|---|---|
Event1 | Route1 | 1/1/2000 | <空> | 5 | 无错误 | Dent |
文档点
| 事件 | 路径 ID | 起始日期 | 结束日期 | 测量 | 位置错误 | 文档类型 |
|---|---|---|---|---|---|---|
Event1 | Route1 | 1/1/2000 | <空> | 5 | 无错误 | AutoCAD 工程图 |
检查注释
| 事件 | 路径 ID | 起始日期 | 结束日期 | 测量 | 位置错误 | 注释类型 |
|---|---|---|---|---|---|---|
Event1 | Route1 | 1/1/2000 | <空> | 5 | 无错误 | 维护 |
管道交叉
| 事件 | 路径 ID | 起始日期 | 结束日期 | 测量 | 位置错误 | 交叉类型 |
|---|---|---|---|---|---|---|
Event1 | Route1 | 1/1/2000 | <空> | 5 | 无错误 | 有线公共设施 |
管道标记
| 事件 | 路径 ID | 起始日期 | 结束日期 | 测量 | 位置错误 | 标记条件 |
|---|---|---|---|---|---|---|
Event1 | Route1 | 1/1/2000 | <空> | 5 | 无错误 | 良好 |
以下示意图显示了编辑后测量值 5 处的路径和关联的点事件：
使用路径和测量方法时的引用偏移
Pipeline Referencing 事件数据模型支持引用事件字段的配置，并允许使用启用引用字段工具。 在图层中配置和启用引用字段后，在添加或编辑事件时，将在该图层中填充并保留引用位置。
默认情况下，在启用引用的图层中使用路径和测量创建多个点事件时，将使用父 LRS 网络作为 RefMethod 值。 路径 ID 将用作 RefLocation 值，新点事件测量值将用作 RefOffset 值。
如果更新点事件的测量值，则 RefOffset 值会更新以反映测量值。
以下示例演示了将多个点事件记录添加到启用了引用值的图层的影响。
通过引用添加多个点事件之前
以下逻辑示意图显示了事件创建之前的 Route1：
下表提供了有关路径的详细信息：
| 路径 ID | 起始日期 | 结束日期 |
|---|---|---|
Route1 | 1/1/2000 | <空> |
通过引用添加多个点事件之后
以下逻辑示意图显示了已添加到启用了引用的点事件图层的多个点事件：
下表提供了事件创建之后事件引用字段的详细信息：
| 事件 ID | RefMethod | RefLocation | RefOffset |
|---|---|---|---|
Event1 | PipeSeriesNetwork | Route1 | 5 |
下表提供了在测量值 5 位置添加点事件后的默认事件记录字段的详细信息。 父 LRS 网络将用作 RefMethod 值，路径将用作 RefLocation 值。
异常
| 事件 ID | 起始日期 | 结束日期 | 路径 ID | 测量 |
|---|---|---|---|---|
Event1 | 1/1/2000 | <空> | Route1 | 5 |
文档点
| 事件 ID | 起始日期 | 结束日期 | 路径 ID | 测量 |
|---|---|---|---|---|
Event1 | 1/1/2000 | <空> | Route1 | 5 |
高程
| 事件 ID | 起始日期 | 结束日期 | 路径 ID | 测量 |
|---|---|---|---|---|
Event1 | 1/1/2000 | <空> | Route1 | 5 |
您可以使用属性表编辑事件，以使事件使用引用而非默认值。 如果进行了后续路径编辑，则 RefMethod 和 RefLocation 值将分别恢复为父 LRS 网络和路径。
