描绘 TIN 数据区 (3D Analyst)

ArcGIS Pro 3.4 | | 帮助归档

摘要

基于三角形的边长度重新定义不规则三角网 (TIN) 的数据区或内插区。

插图

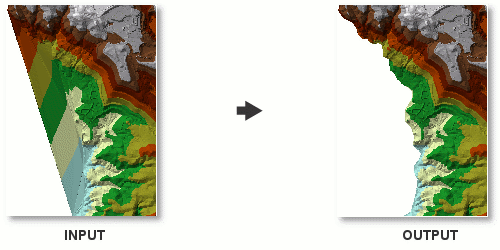

描绘 TIN 数据区图示

使用情况

  • 此工具不会消除任何源数据。该工具通过将输入 TIN 的边进行重新分类为是否包含在插值区内来对其进行修改。如果希望保留要进行处理的 TIN 的未修改版本,请在运行该工具前考虑使用复制 TIN 工具创建副本数据集。

  • 在边长分类开始之前,将对所有三角形边进行求值。这可有效撤消任何现有的数据区分类。如果从某一执行过程中获得的结果不尽如人意,则可在无需获得原始数据的情况下再次执行生成的 TIN。

  • 通过此工具,可以从 TIN 的有效数据区中移除由 TIN 的源测量中的凹特征生成的极端边长。有一条边大于最大边长的三角形将被掩膜为 NoData 区域。

    注:

    最大边长值最好由被视为有效数据区的区域内 TIN 结点的平均间距来确定。因此请提供一个大于平均间距的值。若要更好地应用该工具,则需了解用于创建 TIN 的数据。

  • 方法用于确定要计算的三角形。

    注:

    如果凹数据部分被归为 TIN 的外部端点,则可以使用周长边(Python 中为 method = "PERIMETER_ONLY")。

参数

标注说明数据类型
输入 TIN

将处理的 TIN 数据集。

TIN Layer
最大边长

用于在 TIN 数据区中定义 TIN 三角形边的最大长度的二维距离。如果三角形的一个或多个边大于此值,则会将其视为处于 TIN 插值区之外,并且不会在地图中进行渲染或用于表面分析。

Double
方法
(可选)

描绘 TIN 数据区时将对 TIN 边进行求值。

  • 周边边从 TIN 的外部范围向内遍历各个三角形,如果边界三角形的边在当前迭代中小于最大边长,则将停止遍历。这是默认设置。
  • 所有边按边长对整个 TIN 三角形集合进行分类。
String

派生输出

标注说明数据类型
更新后的 TIN

更新后的 TIN。

TIN 图层

许可信息

  • Basic: 需要 3D Analyst
  • Standard: 需要 3D Analyst
  • Advanced: 需要 3D Analyst
