3D 内部 (3D Analyst)

ArcGIS Pro 3.4 | | 帮助归档

摘要

确定来自输入要素类的 3D 要素是否包含在闭合的多面体中,并且写入记录要素(部分或全部在多面体中)的输出表。

插图

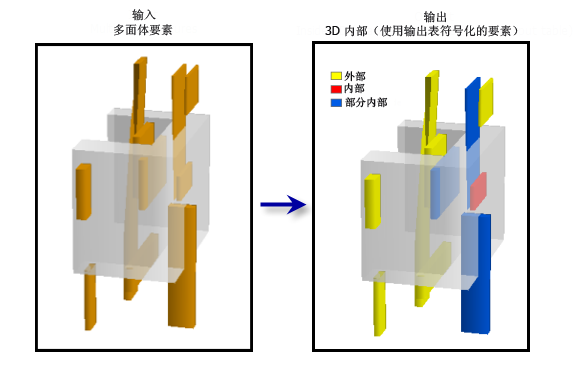

Inside 3D tool graphic

使用情况

  • 所有输入要素都必须将 Z 信息存储为几何的一部分。如果基于字段的高度测量值在 2D 要素类中显示,则依据属性实现要素转 3D 工具可用于创建 3D 要素类。

  • 此分析需要闭合的多面体几何图形。 是否为闭合 3D 工具可用于确定多面体要素类是否包含闭合要素,封闭多面体工具可用于消除多面体要素中的空隙。

  • 如果选择了复杂输出表选项,则创建与给定输入要素相交的每个多面体的记录。一个要素可能落入多个闭合多面体要素内,从而在输出表中对应多个条目。

  • 输出表中会显示下列字段:

    • Target_ID - 输入要素的唯一 ID。
    • Status - 指示 Target_ID 字段标识的要素完全还是部分落入多面体内。
    • Contain_ID - 标识与完全或部分落入的输入要素相交的多面体的唯一 ID。仅在选择复杂输出表选项时包括

参数

标注说明数据类型
输入要素

输入多面体或 3D 点、线或面要素类。

Feature Layer
输入多面体要素

用作输入要素容器的闭合多面体要素。

Feature Layer
输出表

输出表,它提供全部或部分位于闭合输入多面体要素内部的 3D 输入要素的列表。输出表包含 OBJECTID(对象 ID)、Target_IDStatus 字段。Status 字段将指明输入要素 (Target_ID) 是否完全或部分落入多面体内。

Table
复杂输出表
(可选)

指定输出表是否通过创建 Contain_ID 字段(识别包含输入要素的多面体要素)来识别输入要素输入多面体要素之间的关系。

  • 选中 - 将识别包含输入要素的多面体要素。
  • 未选中 - 将不识别包含输入要素的多面体要素。这是默认设置。
Boolean

许可信息

  • Basic: 需要 3D Analyst
  • Standard: 需要 3D Analyst
  • Advanced: 需要 3D Analyst
