按掩膜提取 (Spatial Analyst)

需要 Spatial Analyst 许可。

摘要

提取掩膜所定义区域内的相应栅格像元。

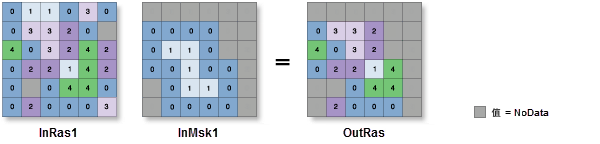

插图

OutRas = ExtractByMask(InRas1, InMsk1, "INSIDE")

使用情况

• 输入栅格中的其他属性（若有的话）将按照原样添加到输出栅格属性表。 根据所记录的属性，某些属性值可能需要重新计算。

• 将多波段栅格指定为输入栅格（Python 中的 in_raster）值时，将使用所有波段。

  要处理一系列来自多波段栅格的波段，请首先使用波段合成工具创建由这些特定波段组成的栅格数据集。 然后将结果用作输入栅格（Python 中的 in_raster）值。

  默认输出格式为地理数据库栅格。 如果将 Esri 格网堆栈指定为输出格式，则堆栈的名称不能以数字开头、不能使用空格且长度不得超过九个字符。

• 当为输入栅格掩膜指定多波段栅格时，将只在运算中使用第一个波段。

• 输入栅格（Python 中的 in_raster）值和输入栅格掩膜或要素掩膜数据栅格数据（Python 中的 in_mask_data）具有相同的像元大小，且像元对齐，则可将其直接应用于工具中。 在工具运行期间，系统不会对其进行内部重采样。

  如果像元大小不同，则输出像元大小将为输入的最大值，而输入栅格值将在内部用作捕捉栅格。 如果像元大小相同，但是像元未对齐，则输入栅格值将在内部用作捕捉栅格。 在执行提取操作之前，上述任一情况都会触发内部重采样。

  有关详细信息，请参阅像元大小和捕捉栅格环境主题。

• 默认情况下，如果掩膜输入为一个要素，将使用输入栅格值中的像元大小和像元对齐（捕捉栅格）从内部将其转换为栅格。

• 运行按掩膜提取工具时，如果在环境设置中指定了掩膜，则输出栅格仅包含位于环境掩膜和输入掩膜数据交集内区域的像元值。

• 您可以使用分析范围（Python 中的 analysis_extent）参数为独立工具操作显式指定输出分析区域，或将环境设置覆盖为工作流的一部分。 通过输入值、选择显示范围、选择图层或浏览输入数据集，可以指定范围。

• 默认分析范围值是根据输入栅格值与输入栅格或要素掩膜数据值的交集计算得出的。

• 如果未将分析范围显式指定为参数值，则将从分析环境设置中获取。

• 有关适用于此工具的地理处理环境的详细信息，请参阅分析环境和 Spatial Analyst。

参数

对话框

标注	说明	数据类型
输入栅格	从中提取像元的输入栅格。	Raster Layer
输入栅格数据或要素掩膜数据	用于定义要提取的像元位置的输入掩膜数据。 它可以是栅格，也可以是要素数据集。 当输入掩膜数据为栅格时，将在输出栅格中为掩膜数据中的 NoData 像元指定 NoData 值。 当输入掩膜是要素数据时，如果输入栅格中像元的中心位于要素指定形状内，则会在输出中包含这些像元，而其中心落在要素周长之外的像元将会收到 NoData。	Raster Layer; Feature Layer
提取区域 (可选)	指定是选择输入掩膜定义的位置内部还是外部的像元并将其写入输出栅格。 内部—将选择输入掩膜内部的像元并将其写入输出栅格。 掩膜外部的所有像元都将在输出栅格中获得 NoData 值。 这是默认设置。 外部—将选择输入掩膜外部的像元并将其写入输出栅格。 掩膜覆盖的所有像元均会获得 NoData。	String
分析范围 (可选)	用于定义待提取区域的范围。 默认情况下，该范围是根据输入栅格值与输入栅格或要素掩膜数据值的交集计算得出的。 处理可能会超出 x 和 y 坐标范围，在此范围之外的像元将为 NoData。 如果未明确设置分析环境，则坐标以与输入栅格相同的地图单位指定。 当前显示范围 - 范围基于活动地图或场景。 绘制范围 - 范围将基于在地图或场景上绘制的矩形。 图层范围 - 范围基于活动地图图层。 选择可用图层或者使用所有图层中的数据范围选项。 每个地图图层具有以下选项： 所有要素 - 所有要素的范围。 选定要素 - 选定要素的范围。 可见要素 - 可见要素的范围。 浏览 - 范围将基于数据集。 剪贴板 - 可在剪贴板中复制和粘贴范围。 复制范围 - 将范围和坐标系复制到剪贴板。 粘贴范围 - 从剪贴板粘贴范围和坐标系。 如果剪贴板不包含坐标系，则范围将使用地图的坐标系。 重置范围 - 将范围重置为默认值。 当手动提供坐标时，坐标必须为数值，并且位于活动地图的坐标系中。 地图可能使用与提供的坐标不同的显示单位。 在南纬和西经坐标中使用负号。	Extent

返回值

标注	说明	数据类型
输出栅格	包含从输入栅格中提取的像元值的输出栅格。	Raster

Python

ExtractByMask(in_raster, in_mask_data, {extraction_area}, {analysis_extent})

名称	说明	数据类型
in_raster	从中提取像元的输入栅格。	Raster Layer
in_mask_data	用于定义要提取的像元位置的输入掩膜数据。 它可以是栅格，也可以是要素数据集。 当输入掩膜数据为栅格时，将在输出栅格中为掩膜数据中的 NoData 像元指定 NoData 值。 当输入掩膜是要素数据时，如果输入栅格中像元的中心位于要素指定形状内，则会在输出中包含这些像元，而其中心落在要素周长之外的像元将会收到 NoData。	Raster Layer; Feature Layer
extraction_area (可选)	指定是选择输入掩膜定义的位置内部还是外部的像元并将其写入输出栅格。 INSIDE—将选择输入掩膜内部的像元并将其写入输出栅格。 掩膜外部的所有像元都将在输出栅格中获得 NoData 值。 这是默认设置。 OUTSIDE—将选择输入掩膜外部的像元并将其写入输出栅格。 掩膜覆盖的所有像元均会获得 NoData。	String
analysis_extent (可选)	用于定义待提取区域的范围。 如果未指定，则默认范围为 in_raster 值和 in_mask_data 值的交集。 如果未明确设置分析环境，则坐标以与输入栅格相同的地图单位指定。 MAXOF - 将使用的所有输入的最大范围。 MINOF - 将使用的所有输入共用的最小范围。 DISPLAY - 范围与可见显示范围相等。 图层名称 - 将使用指定图层的范围。 Extent 对象 - 将使用指定对象的范围。 以空格分隔的坐标字符串 - 将使用指定字符串的范围。 坐标以 x-min，y-min，x-max，y-max 的顺序表示。	Extent

返回值

名称	说明	数据类型
out_raster	包含从输入栅格中提取的像元值的输出栅格。	Raster

代码示例

按掩膜提取 (ExtractByMask) 示例 1（Python 窗口）

本示例将从栅格内提取由输入面 shapefile 要素类所定义的掩膜内的像元。

import arcpy
from arcpy import env
from arcpy.sa import *
env.workspace = "C:/sapyexamples/data"
outExtractByMask = ExtractByMask("elevation", "mask.shp", "INSIDE")
outExtractByMask.save("C:/sapyexamples/output/maskextract")

按掩膜提取 (ExtractByMask) 示例 2（独立脚本）

本示例将从栅格内提取位于由输入面 shapefile 要素类所定义的掩膜外部所有区域的像元，同时保留输入栅格的输出范围。

# Name: ExtractByMask_Ex_02.py
# Description: Extracts the cells of a elevation raster for all areas outside of the mask features.
#     Keeping the output extent of the input elevation raster.
# Requirements: Spatial Analyst Extension

# Import system modules
import arcpy
from arcpy import env
from arcpy.sa import *

# Set environment settings
env.workspace = "C:/sapyexamples/data"

# Set local variables
inRaster = "elevation"
inMaskData = "mask.shp"
extraction_area = "OUTSIDE"
analysis_extent = "elevation"


# Execute ExtractByMask
outExtractByMask = ExtractByMask(inRaster, inMaskData, extraction_area, analysis_extent)

# Save the output
outExtractByMask.save("C:/sapyexamples/output/extractmask")

环境

自动提交, 像元大小, 像元大小投影方法, 压缩, 当前工作空间, 范围, 地理变换, 掩膜, 输出配置关键字, 输出坐标系, 临时工作空间, 捕捉栅格, 切片大小

许可信息

• Basic: 需要 Spatial Analyst
• Standard: 需要 Spatial Analyst
• Advanced: 需要 Spatial Analyst
