栅格河网矢量化的工作原理

ArcGIS Pro 3.4 | | 帮助归档

需要 Spatial Analyst 许可。

栅格河网矢量化工具使用的算法旨在矢量化河流网络或代表方向性已知的栅格线性网络的任何其他栅格。

该工具经过优化,可以使用方向栅格来帮助矢量化相交和相邻的像元。 可以将具有相同值的两个相邻线性要素矢量化为两条平行线。 这与栅格转折线工具形成对比,后者通常更偏向于将线折叠在一起。

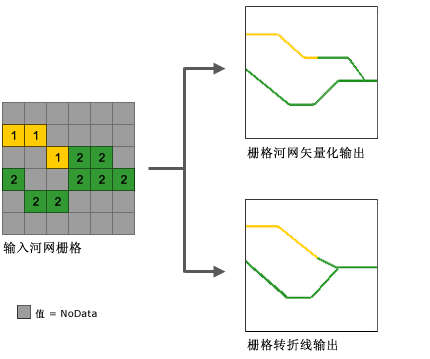

为了可视化这种差异,下面显示了一个输入河流网络,其中模拟了栅格河网矢量化输出与栅格转折线输出的比较情况。

比较矢量化河流网络栅格方法
比较矢量化河流网络栅格方法

参考

Tarboton, D. G., R. L. Bras, and I. Rodriguez-Iturbe. 1991. On the Extraction of Channel Networks from Digital Elevation Data. Hydrological Processes. 5: 81–100.
