可通过物理方式将每台外业设备连接到一条或多条线路。 当在 GIS 中明确建模这些连接点时，我们将其称之为终端。 公共设施网络可以使用终端对设备或交汇点对象的多个不同连接进行建模。 例如变压器上的套管、调节器的入口/出口或者歧管上的端口。 终端是设备和交汇点对象的可选配置，仅需将要素用作子网控制器。
有关终端应用的详细信息，请参阅终端。
要管理终端，需要执行以下步骤：
- 创建终端配置，以定义终端集合的名称和方向性，以及每个终端之间的有效路径和默认连通性路径 。
- 将该终端配置分配给一个或多个指定资产类型。
- 在与线要素的端点重合的要素上设置终端连接。
- 通过连通性关联将要素上的终端与边对象、点要素或者交汇点对象的端点连接起来。
- 修改在要素上设置的当前路径，例如，从 A-B 修改为 A-C；网络资源现在变为从 C 流出，而不是从 B 流出。
终端会影响基于可遍历性的追踪。 应该认真考虑终端配置和要素放置，例如在具有终端的网络上进行跟踪时放置起点的位置。 有关详细信息，请参阅连通性和可遍历性。
创建终端配置
可以使用添加终端配置工具创建终端配置。 创建终端配置后，可以将其分配给设备和交汇点对象上的特定资产类型。
分配给资产类型的默认终端配置为单一终端。 在分配用户定义的终端配置之前，此值将保留。 当您希望设备或交汇点对象与无终端的要素具有相似的行为方式时，可以使用设置终端配置工具将单一终端配置重新分配给资产类型。
当创建终端配置时，需要指定以下选项：
- 方向性 - 定义资源如何流经终端：定向还是双向。
- 终端规范 - 指定终端数量、每个终端的名称，以及它们是上游还是下游。
- 有效路径 - 指定资源通过具有两个以上终端的要素可以采用的路径。
- 默认路径 - 在有效路径集中，标识要默认分配的路径。
所有终端配置都要求定义方向性。 方向性用于控制网络物资如何流经要素。 定向终端配置指示一个或多个终端位于上游，并将限制网络物资通过该要素的流动。 双向终端配置表示不区分上游或下游终端；网络物资可在要素中双向流通。 以下内容适用于终端配置：
- 当域网络具有分区层定义时，其子网控制器必须使用定向终端配置。
- 当域网络具有等级层定义时，其子网控制器可以使用定向或双向终端配置。
在终端配置中，需要指定终端以指示针对要素存在的连接点的数量，并为每个连接点提供名称。 如果终端属于定向配置，则每个终端将指示其位于设备的上游侧还是下游侧。 所有终端配置都需要至少两个名称唯一的终端。 配置中存在的最大终端数量为 8。 如果配置为定向，则必须至少指定一个终端作为上游终端。
上游和下游终端配置为建立设备方向和资源的允许流向。 在跟踪期间采用为终端配置定义的方向和有效路径，以定义可遍历性并规定商品流经要素的方式和在要素内的流动方式。 整个子网的流向由为域网络设置的子网控制器类型（源或汇）决定。 在被指定为下游的终端上设置的子网控制器（根据终端配置）将在基于源的网络中充当源。 在被指定为上游的终端上设置的子网控制器将在基于汇的网络中充当汇。 有关详细信息，请参阅子网控制器。
当指定三个或四个终端时，必须配置有效的路径并设置默认路径。 有效路径表示网络商品进入要素时可以采取的路径。 如果仅指定两个终端，则不需要设置有效的路径，因为只有一个有效路径。 有效路径可以是终端对（单一路径）、终端对的集合、所有路径或无路径。 终端对表示物资可以流通的单一路径。 例如，A - B 表示资源可以通过 A 流入，通过 B 流出，或者通过 B 流入，通过 A 流出。 尽管所有路径都会始终存在，但配置一组有效路径可以限制资源可能流通的路径。
注：
不能在包含五到八个终端的终端配置上定义有效路径，相反，所有路径全部有效。
如果具有多个有效路径，则必须设置默认路径。 将在创建要素时向其分配默认路径。 在设备上设置的当前路径或交汇点对象存储在 Terminal Configuration 属性中。 分配给要素的路径可以通过修改终端路径窗格进行修改。
抢先版本：
为公共设施网络创建终端配置后，可将终端集中存储在单个编码值域中。 代码由系统生成，终端名称将存储为描述。 可以使用 fromdeviceterminal 和 todeviceterminal 字段将此域分配给域网络线要素类，这两个字段用于管理已分配终端配置的线和设备要素之间的连通性。 这些属性分别指线路第一个折点和最后一个折点处的设备，与网络中资源流动的方向无关。 边对象与具有终端的交汇点对象之间的连通性通过连通性关联进行管理。 如果将要加载的现有要素针对连通性使用终端，那么配置公共设施网络时，终端配置的创建顺序将非常重要。
在创建之前，您应该仔细检查终端配置设置。 创建终端配置后，将无法对其进行更改，除非在尚未分配该终端配置并且从未启用网络拓扑的情况下。 有关详细信息，请参阅删除终端配置。
分配终端配置
创建终端配置后，可以将其分配给 Device 要素类或者 JunctionObject 表中的资产类型。 这是由公共设施网络的管理员通过设置终端配置工具完成的。
一个终端配置可以分配给多个资产类型，但一个资产类型只能分配一个终端配置。 资产组可具有多种资产类型，每种资产类型都具有不同的终端配置。 尚未分配终端配置的任何要素均具有单一终端配置。
有关分配终端配置的详细信息，请参阅设置终端配置。
修改分配给要素的路径
当将终端配置分配给资产类型时，将使用默认终端路径创建使用该资产类型创建的要素。 分配给资产类型的终端配置类型以及终端配置的默认路径将显示在公共设施网络图层的网络属性页面上。 有关已分配的默认路径的信息将存储在 Terminal configuration 属性中。
在修改终端路径窗格中修改默认路径。 此窗格显示分配给要素资产类型的终端配置的有效路径列表。 从列表中选择路径值可通过更新要素的 Terminal configuration 属性来更改资源在要素中流动的方式。
示例

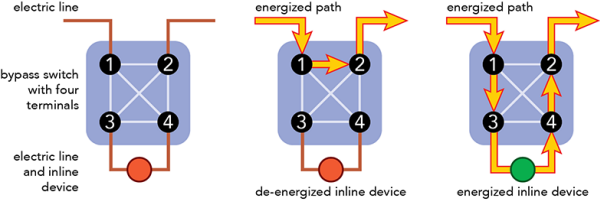

旁路开关允许内联电子设备（例如电压调节器）在通电状态下工作或者断电进行维护。
这种类型的开关会建模为四终端设备。 在四个终端之间有六种可能的路径，但在终端配置中定义的有效路径才能控制内联设备的通电与否。
上图的中间设备显示了旁路开关通过限制从终端 1 到终端 2 的有效路径来隔离内联设备。 上图中的第三个设备显示了旁路开关通过允许电流沿两个有效路径（1 到 3 和 4 到 2）流动，为内联设备通电。
有关详细信息，请参阅修改终端路径。
连接到终端以及从终端断开连接
可以使用修改终端连接和修改关联窗格来创建或删除与终端的连通性。 两个窗格都会评估相应的网络规则，以检查是否允许所尝试的连通性。 如果没有允许要素连接的规则，则不会将其添加到窗格，而是返回错误。
可以使用修改终端连接窗格来管理线要素与连接到该线任一端的设备要素终端之间的连通性。 可以使用修改关联窗格在两个要素或非空间对象及其终端之间建立连通性。 默认终端配置值为单一终端的设备或交汇点对象不会包含在修改终端连接窗格中，因为只有一个逻辑端口可供连接。
交汇点-边连通性规则支持将线的端点连接到带有终端的设备要素或交汇点对象。 带端子的要素不能放置在直线的跨中， 无法将带有终端的要素置于线上的中跨位置，因为每条线将在 FromTerminalID 和 ToTerminalID 字段中的第一个和最后一个折点处存储已连接设备的终端 ID。 可以通过以下方式解决此限制：分割线，或者沿线创建创建没有终端中跨的交汇点或设备，然后使用线或连通性关联将终端设备连接到该点要素。
在下面的示例中，在中跨分流器连接点和中压线之间建立了交汇点-边连通规则。 然后会在中跨分流器连接点和变压器设备的高侧之间建立交汇点-边连通规则。 此连通性关联使用修改关联窗格进行创建。
访问终端信息
公共设施网络中可用的终端配置将在网络属性对话框的终端配置部分中列出。 此部分显示了每个终端配置及其方向性模型、终端和有效路径。
要素的当前终端路径存储在 Terminal configuration 属性中。 对于 Terminal Configuration 属性，具有未分配终端配置的资产类型的要素必须使用默认值。
终端配置分配位于网络属性中设备和交汇点对象的终端配置名称列中。 如果未显示任何终端配置，则资产类型将使用单一终端的默认终端配置。
