尺寸注记是一种特殊类型的地理数据库注记，用于显示地图上的特定长度或距离。 尺寸注记可以指示建筑物或地块某一侧的长度，或两个要素（例如消防栓和建筑物拐角）之间的距离。
尺寸注记要素由若干部分组成，这些部分根据具体的应用程序可能显示也可能不显示。 可以使用不同的符号系统和放置规则以不同方式来表示这些部分。 以下是对尺寸注记要素结构的图解说明：
尺寸注记类型
ArcGIS Pro 支持两种类型的尺寸注记：对齐尺寸注记和线性尺寸注记。 对齐尺寸注记与基线平行，并且表示尺寸注记起点和尺寸注记终点之间的真实距离，如下图所示：
与对齐尺寸不同，线性尺寸不表示起始尺寸点和终止尺寸点之间的真实距离。 线性尺寸注记可以垂直、水平或经过旋转，如下图所示。 垂直尺寸注记的线表示起始尺寸注记点和终止尺寸注记点之间的垂直距离。 水平线性尺寸注记的线表示起始尺寸注记点和终止尺寸注记点之间的水平距离。 旋转线性尺寸注记是一种尺寸注记，其线与基线成一定角度，并且其长度代表尺寸注记线的长度，而非基线的长度。

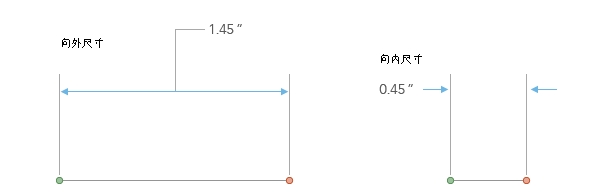

所有尺寸注记可以向外或向内定向，如下图所示。 向外尺寸注记的尺寸注记线指向要素之外，并表示两个边界之间的测量距离。 向内尺寸注记的箭头从要素之外指向要素之内，并测量这两个箭头之间的距离。 尺寸注记是向外还是向内取决于该尺寸注记所代表的距离，以及地图上的距离是否足以显示延长线之间的尺寸注记的所有元素。
在 ArcGIS Pro 中进行编辑时，可使用诸多可用工具和构造方法创建所有类型的尺寸注记。
尺寸注记要素类
在地理数据库中，尺寸注记存储在尺寸注记要素类中。 与地理数据库中的其他要素类一样，尺寸注记要素类中的所有要素均具有地理位置和属性，可以位于要素数据集之内或之外。 与注记要素一样，尺寸注记要素为图形要素，其符号系统存储在地理数据库中。
尺寸注记样式
ArcGIS Pro 提供用于在地理数据库中存储尺寸注记的工具。 也可以创建要应用于尺寸注记要素的尺寸注记样式，以使其与应用程序标准保持一致。
性能注意事项
尺寸注记是一种地理数据库注记。 与常规注记一样，只有放大比例直到可以清楚地显示尺寸注记要素时，尺寸注记要素传达的信息才会有用。 当在 ArcGIS Pro 中处理尺寸注记要素类时，应该总是应用可见比例范围，以便仅在可以显示尺寸要素的比例下绘制尺寸注记要素。
