偏移线标注—ArcGIS Pro

您可以通过输入值并从下拉列表中选择单位类型来设置线要素和标注之间的主偏移距离。可以根据要素的几何或要素符号系统边界来测量此偏移。您还可以将标注的放置限制在线的特定侧。

可以添加次偏移距离，如果在应用主偏移距离后未放置标注，则将使用此距离。放置标注允许您设置最小和最大偏移值，而非实际距离，并将标注水平放置到线要素上。

对于所有放置样式，您可以控制标注沿线的位置。您可以使用默认设置最佳位置，也可以指定相对于线终点的标注位置。多种测量选项也可用于沿线偏移标注。

Maplex 标注引擎具有一系列沿线偏移的参数；将其一起使用可以控制标注在线中的放置位置。当使用常规放置样式和街道地址放置样式时，可以选择在放置标注时仅使用可见要素几何。

您可以将标注放置在线的中点：

位置标注 - 从起点开始沿线
测量至 - 标注中心
距离 - 50%

您还可以将标注放置在指定的位置：

位置标注 - 从终点开始沿线
测量至 - 标注最近的一侧
距离 - 5 毫米

从线偏移标注

对于每种 Maplex 标注引擎偏移样式（水平偏移、平直偏移，弯曲偏移和垂直偏移），您都可以控制标注与线要素之间的距离，确定是从要素几何或是从要素符号系统边界测量偏移，并限制放置标注的要素一侧。您可以设置到线的首选标注偏移距离，以地图单位或页面单位（毫米、英寸或点）进行测量。您还可以设置次偏移，以将标注与要素水平放置。此标注偏移需要偏移范围的最小值和最大值。

您可以使用约束偏移下拉列表来限制放置标注的要素侧。选项如下：

无约束 - 将标注放置在要素的任意一侧。默认位置始终位于线上方，但是如果标注引擎无法将标注放置在线上方，则将尝试将其放置在线下方。
线上方 - 根据页面的要素方向将标注放置在线上方。
线下方 - 根据页面的要素方向将标注放置在线下方。
线左侧 - 根据要素的固有方向将标注放置在线的左侧。
线右侧 - 根据要素的固有方向将标注放置在线的右侧。

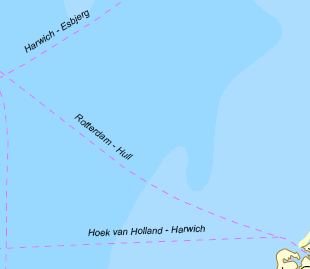

下图显示了渡轮线标注放置偏移 5 点，无约束：

注：

如果将街道放置样式用于特定标注分类，则约束偏移参数不可用。

注：

如果使用常规放置样式进行标注，则可以使用允许堆叠标注跨越线参数。此参数会将堆叠的标注放置在线要素的任一侧。如果无法放置横跨线要素的标注，则标注将在线的一侧偏移放置。

请确保已启用 Maplex 标注引擎。
在标注窗格中，单击位置，然后单击位置选项卡。
展开放置。
或者，如果使用常规放置样式以及平直偏移或弯曲偏移位置，则可以选中允许堆叠标注跨越线复选框。
指定主偏移距离以使标注自线偏移，然后选择偏移约束。
标注偏移参数仅适用于标注位置：水平偏移、平直偏移、弯曲偏移和垂直偏移。
或者，选中测量从要素几何偏移复选框。
或者，选中可能在次偏移处放置标注复选框，并指定最小偏移和最大偏移值。
单位与主偏移值的单位相同。必要时可将标注水平放置在次偏移处。

沿线偏移标注

默认设置为最佳位置。选中此选项后，Maplex Label Engine 将在沿线的某个位置找到可用位置（默认位置朝向线中心）以放置标注。选项如下：

最佳位置 - 查找距离线中点最近的可用位置。
线起点前 - 将标注放置在线起点前的指定距离处。使用两种方法之一确定线的起点。如果选中了使用线方向选项，则根据线要素中坐标的顺序确定起点。如果未选中，则相对于地图页面的线的最左端节点是该线的起点。
从起点开始沿线 - 将标注放置在线起点后的指定距离处。使用两种方法之一确定线的起点。如果选中了使用线方向选项，则根据线要素中坐标的顺序确定起点。如果未选中，则相对于地图页面的线的最左端节点是该线的起点。
从终点开始沿线 - 将标注放置在线终点前的指定距离处。使用两种方法之一确定线的终点。如果选中了使用线方向选项，则根据线要素中坐标的顺序确定终点。如果未选中，则相对于地图页面的线的最右端节点是该线的终点。
线终点后 - 将标注放置在线终点后的指定距离处。使用两种方法之一确定线的终点。如果选中了使用线方向选项，则根据线要素中坐标的顺序确定终点。如果未选中，则相对于地图页面的线的最右端节点是该线的终点。
