使用迭代要素选择

摘要

迭代要素选择工具迭代要素类中的要素。

在此工作流中，您将创建一个模型以迭代按要素类（美国各州）中的区域分组的要素，并创建八个要素类（每个组或区域对应一个要素类）。 此外，用于分割要素类的字段值（区域）也被用作输出要素类的名称。 区域名称中包含空格。 例如，太平洋西部地区、中大西洋地区等等。 文件地理数据库中不接受将空格作为有效的文件名字符。 要移除不可接受的空格，将在计算值工具中将迭代器的输出参数值（区域名称）用作行内变量 (%Value%)，以便对其进行更改。 最后，将计算值工具的输出用作复制要素工具的输出名称中的行内变量 (%Name%)。 复制要素工具的输出将连接到收集值工具，该工具将收集每次迭代的输出并输出单个多值输出。

先决条件

如果您不熟悉 ModelBuilder，请查看以下主题：

• 什么是 ModelBuilder？
• 使用 ModelBuilder

打开工程

下载工程以在此教程中使用。 该工程包括一个输入地理数据库、一个输出地理数据库和一个完成的模型。

1. 打开使用迭代要素选择概览页面。
2. 单击页面右侧的下载。
3. 右键单击下载的 IterateFeatureSelection.zip 文件，然后将其提取到一个方便的位置，例如 C:\Temp
4. 在提取的文件夹 IterateFeatureSelection 中，双击 ArcGIS Pro 工程文件 IterateFeatureSelection.aprx。
5. 在目录窗格中浏览数据，并在必要时单击工程选项卡。 浏览至 Folders > IterateFeatureSelection。

   ToolData.gdb 地理数据库中包含 States 要素类，该要素类将被用作模型的输入。

   该模型的输出将被写入 ScratchStates.gdb 地理数据库。

添加工具

您将在 MyProjectTools 工具箱中创建一个模型。 要向模型添加工具，请完成以下步骤：

1. 如有必要，在目录窗格中，单击工程选项卡。 浏览至 Folders > IterateFeatureSelection > MyProjectTools。
2. 右键单击 MyProjectTools，然后单击新建。 选择模型以创建并打开模型。
3. 添加迭代要素选择工具。
   1. 单击 ModelBuilder 选项卡。
   2. 在插入组中，单击迭代器 。
   3. 在迭代器列表中，单击迭代要素选择。



   迭代要素选择迭代器随即会添加到模型中。 由于未提供任何参数值，因此迭代器不可用。

4. 添加计算值工具。
   1. 单击 ModelBuilder 选项卡。
   2. 在插入组中，单击实用程序 。
   3. 在实用程序列表中，单击计算值。



   计算值工具随即会添加到模型中。

5. 如上一步中所述，在模型中添加收集值工具。
6. 添加复制要素工具。
   1. 单击模型，然后输入复制要素以打开向模型添加工具对话框。
   2. 搜索复制要素工具。
   3. 双击复制要素工具并将其添加到模型。



   提示：

   了解将工具添加到模型的更多方法

指定工具参数并连接工具

将工具添加到模型后，您需要为每个工具指定参数。

1. 双击迭代要素选择迭代器以打开迭代器的对话框。
   1. 对于在要素中参数，浏览至 <Your Project Location>\IterateFeatureSelection\ToolData.gdb 并选择 States 要素类。
   2. 将其余参数留空，然后单击确定。



   输入要素类随即作为模型变量添加到模型（深蓝色椭圆）中并更改迭代器的颜色，指示已提供了所需参数且已做好运行准备。

   提示：

   了解有关模型元素的详细信息

2. 右键单击要素选择迭代器，然后单击创建变量 > 从参数 > 按字段分组以将按字段分组参数显示为模型中的变量。
   1. 双击按字段分组模型变量，然后从下拉列表中选择 Region。
   2. 单击确定关闭对话框。



   Region 字段值将用于为每次迭代选择要素。

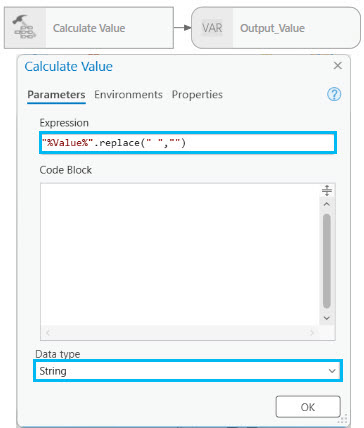

3. 双击计算值工具以打开该工具的对话框。 对于表达式参数，键入 "%Value%".replace(" ","")，然后将数据类型更改为字符串。

   表达式分为以下部分：

   • 行内变量替换 %Value%
   • 用于替换名称中空格的 Python replace 方法



   在运行时，迭代器输出参数（浅蓝色椭圆）的区域名称 %Value% 将被替换为变量的值，例如太平洋西部地区、中大西洋地区等。

   提示：

   了解有关行内变量替换的详细信息

4. 单击确定关闭对话框。
5. 模型构建器 中的各个工具支持等级，且仅在所连接上游工具先运行之后才会运行。 计算值工具将在其表达式中使用迭代器的输出值参数，但如果找不到区域名称，则该工具将不会与该参数连接且运行将会失败。 您希望迭代器在计算值工具运行之前运行，以便可以使用区域名称。 为此，您将在计算值工具上将值变量设置为前提条件。

   将鼠标悬停在迭代要素选择工具的输出变量值（浅蓝色椭圆）上。 单击并拖动以绘制连接计算值工具的连接线。 松开鼠标后，单击弹出菜单中的前提条件。



6. 右键单击 States 变量（深蓝色椭圆），然后单击重命名。 输入 Input Feature Class 作为新名称。 以类似的方式将迭代器 I_States（绿色椭圆）的输出重命名为 Selected Features，并将计算值工具的输出重命名为 Name。
7. 将鼠标悬停在计算值工具输出变量名称（绿色椭圆）上方。 单击并拖动以绘制连接复制要素工具的连接线。 松开鼠标后，单击弹出菜单中的前提条件。
8. 双击复制要素工具以打开该工具的对话框。
   1. 对于输入要素参数，从下拉列表中选择 Selected Features。
   2. 对于输出要素类参数，浏览至 <Your Project Location>\ScratchStates.gdb 并键入 %Name%。



   保留其余的参数默认设置，然后单击确定以关闭复制要素工具对话框。

9. 将鼠标悬停在复制要素工具输出变量（绿色椭圆）上方。 单击并拖动以绘制连接收集值工具的连接线。 松开鼠标后，单击弹出菜单中的输入值。
10. 重命名所有模型变量，如完成的模型中所示。
11. 要排列模型元素，请单击 ModelBuilder 选项卡上的自动布局按钮 ，然后单击适应窗口大小按钮 以将布局最大化到模型窗口的大小。

运行模型

1. 右键单击收集值工具的输出，然后单击添加至显示。

   输出随即添加到地图中。

2. 单击 ModelBuilder 选项卡上的保存按钮 以保存模型。
3. 单击 ModelBuilder 选项卡上的运行按钮 以运行模型。


   该模型将对 8 组要素进行迭代，并在 ScratchStates.gdb 地理数据库中创建 8 个要素类。

4. 关闭模型和 ArcGIS Pro。
