设置随沿要素选项

应用程序用于编辑随沿要素注记的选项包括关联要素的注记、注记对齐和放置约束的设置。

与要素关联的注记

默认情况下,如果您希望要素关联注记随沿其连接的线或面要素,请启用自动随沿。 这些设置不会更改注释关联的关系。

  1. 在功能区上,单击编辑选项卡,然后单击管理编辑内容组中的选项对话框启动器 启动器

    随即显示选项对话框。

  2. 单击编辑侧选项卡并展开注记

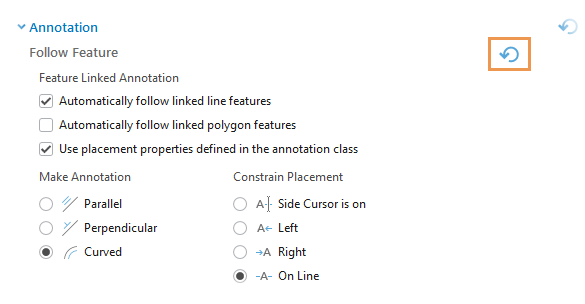

  3. 关联要素注记部分中,选中或取消选中以下设置:
    • 自动随沿关联的线要素 - 要素关联注记会自动随沿其相关线要素的等值线。 该项默认处于开启状态。
    • 自动随沿关联的面要素 - 要素关联注记会自动随沿其相关面要素的等值线。
    • 使用在注记类中定义的放置属性
  4. 单击确定

    保存您的设置并关闭对话框。

提示:

要查看与注记要素类关联的关系类,请在目录窗格中右键单击该要素类,单击属性 配置参数,然后单击关系

注记对齐

选择新注记如何与其随沿的线或边界要素对齐。

  1. 在功能区上,单击编辑选项卡,然后单击管理编辑内容组中的选项对话框启动器 启动器

    随即显示选项对话框。

  2. 单击编辑侧选项卡并展开注记
  3. 单击并展开注记组。
  4. 调整注记部分中,选择新注记的默认对齐方式。
    • 平行 平行 - 创建与要素平行对齐的平直注记。 创建新注记时,可以在工具栏上将其切换为垂直。
    • 垂直 垂直 - 创建与要素垂直对齐的平直注记。
    • 弯曲 弯曲 - 创建沿要素等值线的弯曲注记。 此设置可禁用工具栏上显示的平行/垂直 平行垂直
  5. 单击确定

    保存您的设置并关闭对话框。

放置约束

选择新注记相对于其沿线或边界要素方向的默认放置约束。

  1. 在功能区上,单击编辑选项卡,然后单击管理编辑内容组中的选项对话框启动器 启动器

    随即显示选项对话框。

  2. 单击编辑侧选项卡并展开注记
  3. 单击并展开注记组。
  4. 放置约束部分中,选择新注记的默认放置约束。
    • 光标单侧打开 光标单侧 - 当将鼠标悬停在线段的任意一侧时,动态约束注记以跟随指针。 此设置可禁用工具栏上显示的左侧/右侧 切换侧面
    • 左侧左侧 - 根据线段的方向将注记约束在要素的左侧。
    • 右侧右侧 - 根据线段的方向将注记约束在要素的右侧。
    • 在线上 在线上 - 约束以要素线段为中心的注记。 此设置可禁用工具栏上显示的左侧/右侧 切换侧面
  5. 单击确定

    保存您的设置并关闭对话框。
