定位路径和测量值

适用于 Location Referencing 许可。

使用定位路径和测量值工具可搜索路径并在上面定位测量值。 可查找并缩放至路径,在特定测量值处放置标记,通过捕捉到该测量标记数字化中心线,以及在路径编辑活动中使用生成的中心线。

  1. 单击位置参考选项卡。
  2. 工具组中,单击定位路径和测量值下拉箭头。

    随即显示定位路径对话框。

  3. 网络下拉菜单中选择包含要定位的路径的网络。
  4. 字段下拉菜单中选择要用于定位路径的字段。
  5. 在文本框中提供路径名称,然后单击缩放按钮 缩放

    地图将缩放到路径的位置(以橙色高亮显示)并显示定位测量值选项。

    “定位测量”选项
    该路径随即在地图上高亮显示,并显示“定位测量”选项。

    还可以使用以下工具导航至搜索的路径:

    工具描述

    缩放 缩放

    缩放到所选路径的完整几何并将视图居中

    平移 Pan

    将视图移动到当前缩放级别的路径中心

    闪烁 闪烁

    在地图上闪烁路径

  6. 在第一个定位测量值文本框中提供要定位的测量值,然后单击蓝色测量标记按钮 测量标记

    地图中随即显示具有测量值的蓝色测量标记 测量标记

  7. 或者,可以在第二个定位测量文本框中提供值,以定位同一路径上的另一个测量。

    地图中随即显示具有测量值的橙色测量标记 测量标记

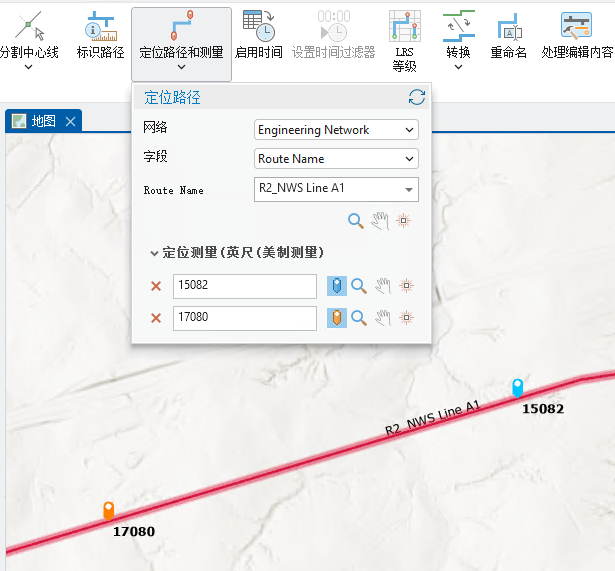

    设置测量标记后的“定位路径”对话框
    注:

    根据您的配置,可能会针对时间片路径显示选择路径对话框:

    选择路径表

    如果使用时间过滤器发布网络,则可以使用时间滑块将地图设置为之前的日期。 将根据时间滑块中设置的时间在路径上添加测量标记。

    如果未使用时间过滤器发布网络,则将出现选择路径表,其中显示了所选路径的所有时间范围。 选择要为其定位测量的时间片并添加标记。

  8. 在路径方向上的指定测量值处放置标记后,可执行以下操作:
    • 通过捕捉测量止于点数字化中心线。
    • 单击重置按钮 重置 在地图上清除所有先前定位的路径和测量值。
