Sensorunterstützung für Synthetic Aperture Radar-Sensoren

ArcGIS Pro unterstützt Synthetic Aperture Radar-Sensoren (SAR). Unterstützte Sensordaten werden als Raster-Layer mit Radareigenschaften und -fähigkeiten behandelt. Der Grad der Unterstützung ist vom Sensor abhängig.

Beim Laden in ArcGIS Pro werden die unterstützten Sensordaten mit der Anzahl der verfügbaren Polarisationen gerendert. Wenn die Sensordaten nur eine Polarisation aufweisen, werden die Daten als Einzelband-Raster-Layer behandelt. Standardmäßig werden sie als Einzelband-Raster mit der Symbolisierung Gestreckt und dem Streckungstyp Standardabweichung angezeigt.

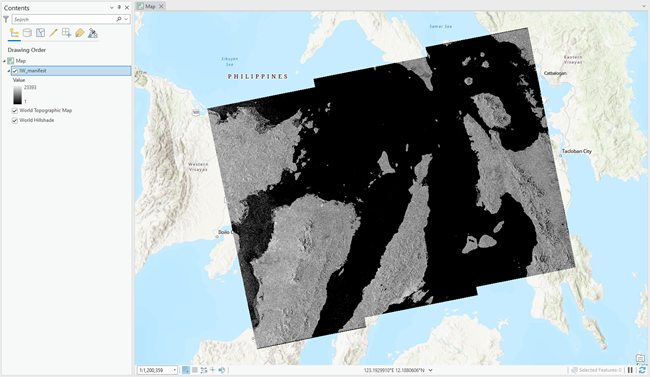

Standard-Rendering für einfach polarisierte SAR-Daten wird angezeigt.

Wenn die Sensordaten dual polarisiert sind (VV/VH oder HH/HV), werden die Daten als Zweiband-Raster-Layer verarbeitet und mit RGB-Symbolisierung gerendert. Standardmäßig wird dies als Rot = Band 1, Grün = Band 2 und Blau = Band 2 angezeigt.

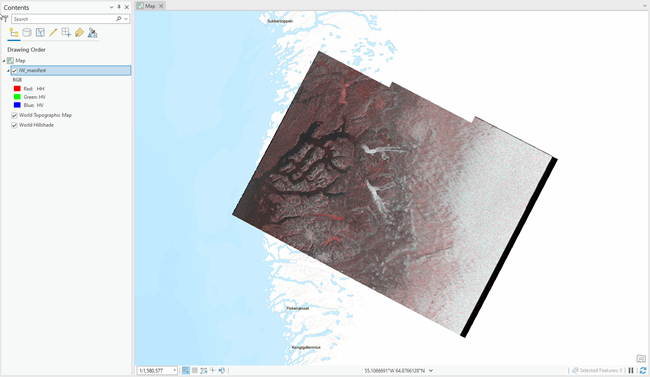

Das Standard-Rendering für dual polarisierte SAR-Daten ist abgebildet.

Wenn die Sensordaten quad-polarisiert sind (einschließlich VV, VH, HH und HV), werden die Daten als Vierband-Raster verarbeitet und mit RGB-Symbolisierung gerendert. Standardmäßig wird dies als Rot = Band 1, Grün = Band 2 und Blau = Band 3 angezeigt.

Das Standard-Rendering für quad-polarisierte SAR-Daten ist abgebildet.

Wird lediglich eine Einzelpolarisierung mit der Symbolisierung Gestreckt angezeigt, können Sie einen der folgenden Streckungstypen speziell zur Verbesserung der SAR-Visualisierung auswählen:

• Quadratwurzel: Auf die Quadratwurzelwerte der Pixel wird eine lineare Streckung angewendet.
• Logarithmus: Auf die 10log₁₀-Werte der Pixel wird eine lineare Streckung angewendet.

Hinweis:

Sobald das Dataset von einem Werkzeug verarbeitet wurde, das nicht aus dem Toolset "Synthetic Aperture Radar" stammt, wird es nicht mehr als Radar-Layer betrachtet, da die Radar-Metadaten nicht mehr verfügbar sind.

In den folgenden Tabellen werden die Geoverarbeitungswerkzeuge und Raster-Funktionen aufgelistet, die für die verschiedenen SAR-Sensoren verfügbar sind. Die Möglichkeit, die Daten mit bestimmten Polarisationen zu verarbeiten, ist nur bei den Geoverarbeitungswerkzeugen verfügbar. Für alle Geoverarbeitungswerkzeuge in den ersten beiden Tabellen mit Ausnahme des Werkzeugs Farbkompositbild erstellen ist eine Lizenz für die Erweiterung ArcGIS Image Analyst erforderlich. In der Tabelle der Raster-Funktionen sind die erforderlichen Lizenzen für die unterschiedlichen Funktionalitäten aufgeführt.

SAR-Werkzeuge für GRD-Daten

Werkzeug	Sentinel-1 GRD	ICEYE GRD	RCM GRD	RADARSAT-2 SGX	Capella GEC	Capella GEO
Orbitdatei herunterladen
Orbitkorrektur anwenden
Thermales Rauschen entfernen
Koregistrierung übernehmen
Radiometrische Kalibrierung anwenden
Radiometric Terrain Flattening anwenden
Kohärenz berechnen
Entstören
Despeckle
Geometrische Terrainkorrektur anwenden
SAR-Einheiten konvertieren
Multilook
Farbkompositbild erstellen
SAR-Indizes berechnen
Helle Meeresbereiche erkennen
Dunkle Meeresbereiche erkennen
Wasser extrahieren

Hinweis:

RADARSAR SGX-Daten haben eine ähnliche Funktionalität wie SGF-, SCN-, SCW-, SCF- und SCS-Daten.

SAR-Werkzeuge für komplexe Daten

Werkzeug	Sentinel-1 SLC	ICEYE SICD	RCM SLC	RADARSAT-2 SLC	Capella SICD
Orbitdatei herunterladen
Orbitkorrektur anwenden
Thermales Rauschen entfernen
Koregistrierung übernehmen
Radiometrische Kalibrierung anwenden
Radiometric Terrain Flattening anwenden
Kohärenz berechnen
Entstören
Despeckle
Geometrische Terrainkorrektur anwenden
SAR-Einheiten konvertieren
Multilook
Farbkompositbild erstellen
SAR-Indizes berechnen
Helle Meeresbereiche erkennen
Dunkle Meeresbereiche erkennen
Wasser extrahieren

SAR-Raster-Funktionen

Funktion	Lizenzstufe	Sentinel-1 GRD	Sentinel-1 SLC	ICEYE GRD	ICEYE SICD	RCM GRD	RCM SLC	RADARSAT-2 SGX	RADARSAT-2 SLC	Capella GEC	Capella GEO	Capella SICD
Sentinel-1 Wärmerauschen entfernen	Desktop Basic
Sentinel-1 Radiometrische Kalibrierung	Desktop Basic
Thermales Rauschen entfernen	Erweiterung "ArcGIS Image Analyst"
Radarkalibrierung	Desktop Basic
Speckle	Desktop Basic
Terrain Flatten	Erweiterung "ArcGIS Image Analyst"
Einheitenumrechnung	Desktop Basic
Komplex	Desktop Basic
Farbkompositbild erstellen	Desktop Basic
