Feature auf Feature

Mit der Data Reviewer-Lizenz verfügbar.

Zusammenfassung

Mit der Prüfung Feature auf Feature wird nach Features aus demselben oder zwei verschiedenen Feature-Layern gesucht, die eine räumliche Beziehung gemeinsam haben, und gibt diese als Ergebnisse zurück.

Unterstützte Workflows

ArcGIS Data Reviewer-Prüfungen unterstützen mehrere Methoden für das Implementieren der automatisierten Überprüfung von Daten. Die folgende Tabelle enthält die unterstützten Implementierungsmethoden für diese Prüfung:

Workflow	Unterstützt	Lizenzierung
Validierungsattributregel	Ja (ab ArcGIS Pro 2.5)	Mit ArcGIS Pro Standard und mit der Data Reviewer-Lizenz verfügbar.
Beschränkungsattributregel	Ja (ab ArcGIS Pro 2.4)	Mit ArcGIS Pro Standard und mit der Data Reviewer-Lizenz verfügbar.
Datenprüfungen ausführen	Ja (ab ArcGIS Pro 3.4)	Mit der Data Reviewer-Lizenz verfügbar.

Vorversion:

Kartenbasierte Reviewer-Regeln werden nicht mehr unterstützt und stehen nicht zur Verwendung zur Verfügung. Es wird empfohlen, dass Sie die Workflows für die automatisierte Überprüfung auf Data Reviewer-Funktionen, die in Attributregeln verfügbar sind, umstellen. Wenn ein Kartendokument (.aprx-Datei) in ArcGIS Pro 3.0 oder höher geöffnet oder gespeichert wird, werden alle vorhandenen Kartenregeln aus dem Dokument entfernt.

Überblick

Mit der Prüfung Feature auf Feature werden Features identifiziert, die eine räumliche Beziehung zueinander haben, z. B. eine Straße auf einem Land-Feature oder ein von Grünland umschlossener See. Features aus derselben Feature-Class können einander auch überlappen und allgemeine Attributwerte gemeinsam haben.

Bei der Konfiguration als Beschränkungsregel wird ein Fehler zurückgegeben, wenn ein Feature, das die in den Parametern der Regel definierten Bedingungen erfüllt, erstellt oder geändert wird.

Bei der Konfiguration als Validierungsregel wird für jedes Feature, das die in den Parametern der Regel definierten Bedingungen erfüllt, ein Fehler erstellt. Sie können diesen Fehler im Bereich Fehler-Inspektor anzeigen.

Branchenspezifische Szenarien

Diese Prüfung kann in den folgenden Szenarien verwendet werden:

• In der Flurstücksverwaltung wird durch die Prüfung Feature auf Feature sichergestellt, das Parzelleneinheiten in Steuerflurstücken einander nicht überlappen.
• In der Adressenverwaltung können Straßenmittelachsen-Features, die Überlappungen oder Lücken in Adressenbereich enthalten, die Genauigkeit von Locators in der Geokodierung beeinträchtigen.
• Im Wasserversorgungsmanagement sind Features, die mit unterschiedlichen Werten für wichtige Attribute verbunden sind, ein häufig auftretendes Problem. So kann es z. B. zu Fehlern kommen, wenn ein Ventil mit einem Rohr verbunden ist, die Rohre aber unterschiedliche Durchmesser haben, also etwa wenn ein Ventil mit einem Durchmesser von 12 Zoll mit zwei Wasserhauptleitungen mit einem Durchmesser von 8 Zoll verbunden ist.
• Im Energieversorgungsmanagement müssen sich für eine ordnungsgemäße Netzwerkanalyse verbundene Features an den Endpunkten eines anderen Features befinden. Beispielsweise treten Analysefehler auf, wenn ein Schalter-Feature die primäre Leitung, mit der es verbunden ist, nicht trennt.
• Wenn Daten aus ArcGIS Indoors verwendet werden, müssen Raum-Polygone wie Büros, Toiletten und Pausenräume innerhalb der horizontalen und vertikalen Grenzen der entsprechenden Ebenen liegen.

Syntax der Attributregel

Parameter	Erforderlich	Beschreibung	Workflow
Subtype	Nein	Der Subtype, auf den die Regel angewendet wird.	Einschränkung
			Validierung
Attribut	Nein	Eine Abfrage, mit der die Features identifiziert werden, auf die die Regel angewendet wird.	Validierung
Zu vergleichende Features	Ja	Eingabe-Features werden basierend auf ihrer Beziehung zu den Features in der Datenquelle als Fehler zurückgegeben. Gültige Eingaben sind Punkt-, Polylinien- und Polygon-Features.	Einschränkung
			Validierung
Filter	Nein	Eine Abfrage, mit der die Features identifiziert werden, die in die Regel aufgenommen werden sollen. Die Datenquelle wird im Parameter Zu vergleichende Features angegeben.	Validierung
Räumliche Beziehung	Ja	Die räumliche Beziehung, die ausgewertet werden soll. Folgende Typen räumlicher Beziehungen sind verfügbar: Berührt: Ein Teil des Features berührt die Grenze eines Features aus der Quelle von Zu vergleichende Features. Die Innenbereiche der Features überschneiden sich nicht. Enthält: Ein Feature umgibt ein Feature aus der Quelle von Zu vergleichende Features vollständig. Schneidet: Ein beliebiger Teil eines Features berührt einen beliebigen Teil eines Features aus der Quelle von Zu vergleichende Features. Innerhalb: Ein Feature befindet sich vollständig innerhalb eines Features aus der Quelle von Zu vergleichende Features. Kreuzt: Der Innenbereich eines Features berührt den Innenbereich oder die Grenze (bei Polygonen) eines Features aus der Quelle von Zu vergleichende Features. Überlappt: Der Innenbereich eines Features deckt den Bereich eines Features aus der Quelle von Zu vergleichende Features vollständig ab. Nur Features mit derselben Geometrie können verglichen werden. DE-9IM: Die benutzerdefinierte Beziehung, die auf der angegebenen DE-9IM-Zeichenfolge (Dimensionally Extended 9-Intersection Model) basiert.	Einschränkung
			Validierung
DE-9IM-Zeichenfolge	Bedingt	Dieser Parameter ist erforderlich, wenn für den Parameter Räumliche Beziehung die Einstellung DE-9IM festgelegt wurde. Weitere Informationen zum Erstellen einer DE-9IM-Zeichenfolge	Einschränkung
			Validierung
Horizontale Suchentfernung	Nein	Horizontaler Pufferabstand, der zum Bestimmen der räumlichen Beziehung verwendet wird. Dieser Parameter ist nur verfügbar, wenn für den Parameter Räumliche Beziehung die Einstellung Schneidet festgelegt wurde.	Einschränkung
			Validierung
Z auswerten	Nein	Mit dieser Option werden Z-Werte ausgewertet, indem zwei Features verglichen werden, um zu ermitteln, ob die räumliche Beziehung sowohl in Z als auch in X und Y besteht. Dieser Parameter ist derzeit für bestimmte Kombinationen von räumlichen Beziehungen und Geometrietypen verfügbar. Informationen zu verfügbaren Konfigurationen finden Sie im Abschnitt Auswerten von räumlichen Beziehungen und Geometrietypen, die vom Z-Parameter unterstützt werden. Hinweis: Alle Feature-Classes, die an der Regel Feature zu Feature beteiligt sind, für die Z auswerten aktiviert ist, müssen dasselbe vertikale Koordinatensystem aufweisen.	Validierung

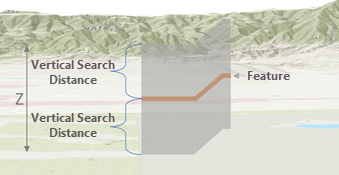

Vertikale Suchentfernung	Bedingt	Ein Unterparameter von Z auswerten, mit dem eine vertikale Suchentfernung oberhalb und unterhalb eines Features ausgewertet wird, sodass keine exakte Übereinstimmung von Z-Werten zwischen den beiden Features erforderlich ist. Diese Option wird nur aktiviert, wenn das Kontrollkästchen Z auswerten aktiviert wurde.	Validierung
Attributbeziehung	Nein	Im Anschluss an die Auswertung der räumlichen Beziehung kann mit dieser Option der Vergleich der Attributwerte in die Überprüfung einbezogen werden. Diese Option kann beispielsweise verwendet werden, um Features zu identifizieren, die sich schneiden und über einen gemeinsamen Attributwert verfügen.	Validierung
Beziehung umkehren	Nein	Mit dieser Option wird bestimmt, ob das Ergebnis im Anschluss an die Auswertung der Beziehung wie vorliegend oder umgekehrt verwendet wird. Diese Option kann beispielsweise verwendet werden, um Features zu identifizieren, die sich nicht überschneiden oder sich nicht innerhalb einer definierten Entfernung von einem anderen Feature befinden. Deaktiviert: Das Ergebnis der Validierung wird nicht umgekehrt. Dies ist die Standardeinstellung. Aktiviert: Das Ergebnis der Validierung wird umgekehrt.	Einschränkung
			Validierung
Trigger	Ja	Die Bearbeitungsereignisse, welche die Anwendung der Regel auslösen. Einfügen: Löst die Regel aus, wenn ein neues Feature hinzugefügt wird. Aktualisieren: Löst die Regel aus, wenn ein Feature aktualisiert wird. Löschen: Löst die Regel aus, wenn ein Feature gelöscht wird.	Einschränkung
Name	Ja	Ein eindeutiger Titel oder Name für die Regel. Diese Informationen dienen zur Unterstützung der Rückverfolgbarkeit von Berichten zu Anforderungen der Datenqualität, der automatisierten Berichterstellung und von Korrektur-Workflows.	Einschränkung
			Validierung
Beschreibung	Nein	Eine von Ihnen definierte Beschreibung des Fehlers, wenn ein nicht konformes Feature gefunden wird. Diese Information dient zur Anleitung für Korrektur-Workflows.	Einschränkung
			Validierung
Schweregrad	Nein	Der Schweregrad des Fehlers, der bei nicht konformen Features zugewiesen wird. Dieser Wert gibt die Bedeutung des Fehlers in Bezug auf andere Fehler an. Die Werte liegen zwischen 1 und 5, wobei 1 der höchsten Priorität und 5 der niedrigsten Priorität entspricht.	Validierung
Tags	Nein	Die Tag-Eigenschaft der Regel. Diese Information wird bei der Erstellung von Regeln und in Verwaltungs-Workflows verwendet und dient der Rückverfolgbarkeit und Erstellung von Berichten zu Anforderungen der Datenqualität.	Einschränkung
			Validierung

Syntax "Datenprüfungen ausführen"

Parameter	Erforderlich	Beschreibung
Eingabe-Feature	Ja	Der von der Regel ausgewertete Eingabe-Feature-Layer.
Attribut	Nein	Eine Abfrage, mit der die Features identifiziert werden, auf die die Regel angewendet wird.
Zu vergleichende Features	Ja	Eingabe-Features werden basierend auf ihrer Beziehung zu den Features in der Datenquelle als Fehler zurückgegeben.
Filter	Nein	Eine Abfrage, mit der die Features identifiziert werden, die in die Regel aufgenommen werden sollen. Die Datenquelle wird im Parameter Zu vergleichende Features angegeben.
Räumliche Beziehung	Ja	Die räumliche Beziehung, die ausgewertet werden soll. Folgende Typen räumlicher Beziehungen sind verfügbar: Berührt: Ein Teil des Features berührt die Grenze eines Features aus der Quelle von Zu vergleichende Features. Die Innenbereiche der Features überschneiden sich nicht. Enthält: Ein Feature umgibt ein Feature aus der Quelle von Zu vergleichende Features vollständig. Schneidet: Ein beliebiger Teil eines Features berührt einen beliebigen Teil eines Features aus der Quelle von Zu vergleichende Features. Innerhalb: Ein Feature befindet sich vollständig innerhalb eines Features aus der Quelle von Zu vergleichende Features. Kreuzt: Der Innenbereich eines Features berührt den Innenbereich oder die Grenze (bei Polygonen) eines Features aus der Quelle von Zu vergleichende Features. Überlappt: Der Innenbereich eines Features deckt den Bereich eines Features aus der Quelle von Zu vergleichende Features vollständig ab. Nur Features mit derselben Geometrie können verglichen werden. DE-9IM: Die benutzerdefinierte Beziehung, die auf der angegebenen DE-9IM-Zeichenfolge (Dimensionally Extended 9-Intersection Model) basiert.
DE-9IM-Zeichenfolge	Bedingt	Dieser Parameter ist erforderlich, wenn für den Parameter Räumliche Beziehung die Einstellung DE-9IM festgelegt wurde. Weitere Informationen zum Erstellen einer DE-9IM-Zeichenfolge
Attributbeziehung	Nein	Im Anschluss an die Auswertung der räumlichen Beziehung kann mit dieser Option der Vergleich der Attributwerte in die Überprüfung einbezogen werden. Diese Option kann beispielsweise verwendet werden, um Features zu identifizieren, die sich schneiden und über einen gemeinsamen Attributwert verfügen.
Beziehung umkehren	Nein	Mit dieser Option wird bestimmt, ob das Ergebnis im Anschluss an die Auswertung der Beziehung wie vorliegend oder umgekehrt verwendet wird. Diese Option kann beispielsweise verwendet werden, um Features zu identifizieren, die sich nicht überschneiden oder sich nicht innerhalb einer definierten Entfernung von einem anderen Feature befinden. Deaktiviert: Das Ergebnis der Validierung wird nicht umgekehrt. Dies ist die Standardeinstellung. Aktiviert: Das Ergebnis der Validierung wird umgekehrt.
Name	Nein	Ein eindeutiger Titel oder Name für die Regel. Diese Informationen dienen zur Unterstützung der Rückverfolgbarkeit von Berichten zu Anforderungen der Datenqualität, der automatisierten Berichterstellung und von Korrektur-Workflows.
Sichtbare Ausdehnung	Nein	Mit dieser Option wird die sichtbare Ausdehnung der Karte ausgewertet.
Volle Ausdehnung	Nein	Mit dieser Option wird die volle Ausdehnung der Daten ausgewertet.

Auswerten von räumlichen Beziehungen und Geometrietypen, die vom Z-Parameter unterstützt werden

Feature-Class 1	Räumliche Beziehung	Feature-Class 2 (Zu vergleichende Features)
Punkt	Berührt	Linie
Punkt	Schneidet	Linie
Linie	Berührt	Punkt
Linie	Schneidet	Punkt
Linie	Berührt	Linie
Linie	Innerhalb	Linie
Linie	Schneidet	Linie
Linie	Kreuzt	Linie
Linie	Überlappt	Linie
Polygon	Innerhalb	Polygon
Polygon	Schneidet	Polygon
Polygon	Schneidet	Punkt
Punkt	Schneidet	Polygon
Linie	Innerhalb	Polygon

Hinweise

Beachten Sie bei der Verwendung der Prüfung die folgenden Hinweise:

• Die Datenquellen der Eingabe-Features und der Parameter Zu vergleichende Features müssen ein gemeinsames Datum haben.

  Weitere Informationen zu Raumbezügen

• Wenn diese Prüfung als Attribut(beschränkungs)regel erstellt wird, werden nur diejenigen Datasets mit geographischen Koordinatensystemen unterstützt, die Web Mercator (WKID 3857) oder WGS 84 (WKID 4326) verwenden.
• Wenn diese Prüfung als Attribut(validierungs)regel erstellt wird, gelten die folgenden Bedingungen:
  • Datenquellen für den Parameter Zu vergleichende Features müssen ein Global-ID-Feld enthalten.
  • Die Validation Status-Attributwerte der Eingabe-Features und Datenquellen im Parameter Zu vergleichende Features werden bei der Auswertung ignoriert. Bei der Regelauswertung werden nur Eingabe-Features mit einem Validierungsstatus von 0 (Keine Berechnung erforderlich, keine Validierung erforderlich, kein Fehler), 1 (Keine Berechnung erforderlich, keine Validierung erforderlich, Fehler vorhanden), 4 (Berechnung erforderlich, keine Validierung erforderlich, kein Fehler) oder 5 (Berechnung erforderlich, keine Validierung erforderlich, Fehler vorhanden) berücksichtigt.
  • Die Parameter Attribut und Filter sind auf Vergleichsoperatoren (=, <>, >, <, >= und <=) und logische Operatoren (AND/OR, IN/NOT IN, LIKE/NOT LIKE und IS NULL) begrenzt.
  • Berücksichtigen Sie die Datenquelle für den Parameter Zu vergleichende Features, wenn Sie Karten- oder Projektpakete erstellen und Web-Layer mit aktivierter Funktion Validierung freigeben.
  • Wenn diese Prüfung mit der räumlichen Beziehung Überschneiden und dem Parameter Suchentfernung konfiguriert wird, wird anstelle einer Fehlergeometrie die Geometrie eines Features zurückgegeben.
• Die Filterparameter Attribut, Zu vergleichende Features und Attributbeziehung unterstützen die folgenden Feldtypen nicht: Big Integer, Date Only, Time Only und Timestamp Offset.
• DE-9IM wird nicht unterstützt, wenn das Kontrollkästchen Z auswerten aktiviert wurde.

• Der Parameter Z auswerten ist in "Datenprüfungen ausführen" nicht verfügbar.
