Mit der Location Referencing-Lizenz verfügbar.
ArcGIS Pipeline Referencing ist eine Erweiterung, mit der die Anforderungen an die Standortreferenzierung im Zusammenhang mit Transportleitungen erfüllt werden. Die Erweiterung bietet Funktionen zur Verwaltung der Netzwerke von linearen Referenzierungssystemen, die zum Verorten von Objekten, Eigenschaften und anderen Daten auf und in der Umgebung von Übertragungsleitungsnetzen verwendet werden. Dies wird mit einem linearen Referenzierungssystem (LRS) erreicht, mit dem die ursprünglichen LRS-Funktionen, die heute in ArcGIS vorhanden sind, weiterentwickelt und erweitert werden.
Pipeline Referencing bietet eine GIS-fähige Datenmanagementlösung zur linearen Referenzierung für Pipeline-Unternehmen. Sie unterstützt Folgendes:
- LRS-Informationsmodell
- Werkzeuge für Netzwerke und zum Laden von Objekten
- Bearbeitung von Netzwerken
- Bearbeiten von Objekten
- Geoverarbeitungswerkzeuge
- Web-Services
Weitere Informationen zur Installation und Lizenzierung in ArcGIS Pro
LRS-Informationsmodell
Für die Verwendung von Pipeline Referencing müssen Ihre Daten im erforderlichen Informationsmodell in der Geodatabase vorliegen. Pipeline Referencing weist ein Informationsmodell für LRS-Netzwerke (lineare Referenzierung, Routen) und ein flexibles Informationsmodell für LRS-Objekte auf, sodass Sie eigene Event-Feature-Classes modellieren können.
Pipeline Referencing bietet die Möglichkeit, LRS-Netzwerke und zugehörige Objektdaten zu bearbeiten und zu verwalten. Die Erweiterung unterstützt zudem die Aktualisierung von Objektmesswerten und Routenzuordnungen basierend auf Änderungen an einem LRS-Netzwerk.
Bevor Sie Pipeline Referencing-Werkzeuge verwenden, sollten Sie die Informationen zu den grundlegenden Konzepten in Bezug auf das Informationsmodell für LRS-Netzwerke und LRS-Objekte lesen. Diese Konzepte helfen nicht nur dabei, das Laden von Daten zu verstehen, sondern schaffen auch eine Grundlage für die Verwendung der Werkzeuge.
Utility and Pipeline Data Model (UPDM)
Esri bietet auch ein Datenmodell, das als UPDM bezeichnet wird. Es enthält vordefinierte Feature-Classes für Objekte und Features im Pipeline-Netzwerk. Das UPDM-Modell für lineare Referenzierung und Objekte basiert auf dem von Pipeline Referencing verwendeten Informationsmodell.
Mit Pipeline Referencing haben Sie die Flexibilität, Ihr eigenes Objektdatenmodell zu definieren oder UPDM zu verwenden.
Sie können das UPDM-Schema in einer File-Geodatabase erstellen und alle erforderlichen Daten laden. Nachdem die Daten geladen wurden, können Sie Ihr lineares Referenzierungssystem (LRS) in eine Mehrbenutzer-Geodatabase migrieren.
Sie können Ihre eigene LRS-Geodatabase mithilfe von UPDM oder einem sofort einsatzfähigen Datenmodell modellieren. Dazu müssen Sie ein LRS erstellen, LRS-Objekte erstellen und Objektdaten laden, indem Sie das Werkzeug Objekte anhängen mit dem Modell verwenden.
Hinweis:
Das Modellieren einer LRS-Geodatabase ist ein komplizierter Vorgang und sollte nur von Benutzern mit Erfahrung durchgeführt werden.
Weitere Informationen zum gemeinsamen Verwalten von Pipeline Referencing und Utility Network
Laden des LRS-Netzwerks und der Objekte
Das Modellieren, Erstellen und Konfigurieren von LRS, der Netzwerke und der Objekte, einschließlich des Ladens von Routen und Objekten, wird in ArcGIS Pro mithilfe von Geoverarbeitungswerkzeugen verwaltet.
Weitere Informationen zum Erstellen des LRS, von Netzwerken und von Objekten
Verwenden Sie das Werkzeug Routen anhängen zum Laden von Routen. Mit diesem Werkzeug können kontinuierliche und technische Netzwerke geladen werden.

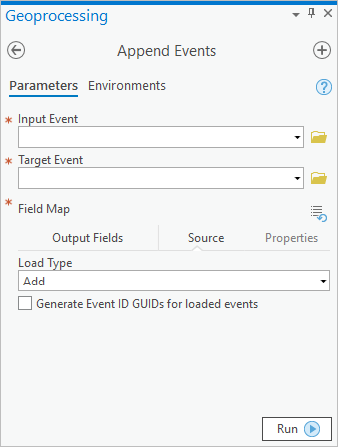

Verwenden Sie das Werkzeug Objekte anhängen zum Laden von Objekten. Mit diesem Werkzeug können Objekttabellen und Event-Feature-Classes geladen werden.
Bearbeiten des LRS-Netzwerks
Zum Bearbeiten von LRS-Netzwerken müssen Sie die Registerkarte Location Referencing verwenden, die zu Pipeline Referencing gehört. Diese Registerkarte unterstützt die Bearbeitung von Elementen des Pipeline Referencing-Informationsmodells, aus denen ein LRS-Netzwerk erstellt wird. Auf dieser Registerkarte können Sie Routen erstellen, neu ausrichten, neu zuweisen, stilllegen, verlängern und kartografisch neu ausrichten. Sie können auch Kalibrierungspunkte und Mittelachsen bearbeiten. Sie können LRS-Routenrichtungen nicht bearbeiten, aber Sie können mit diesen Werkzeugen Änderungen auf die LRS-Routen anwenden. Die Registerkarte Location Referencing ist kontextbezogen. Sie ist nur verfügbar, wenn Sie Ihrer 2D-Karte Pipeline Referencing-Features für die Routenbearbeitung hinzugefügt haben (d. h. Routen, Kalibrierungspunkte und Mittelachsen).
Pipeline Referencing-Features (Routen, Objekte, Kalibrierungspunkte und Schnittpunkte) werden so modelliert, dass sie Zeit unterstützen (sie sind zeitbezogen). Wenn Sie Karten für die Bearbeitung von Netzwerken konfigurieren, sollten Sie für jeden dieser Layer in der Karte Zeitunterstützung konfigurieren.
Weitere Informationen zum Konfigurieren von Zeitunterstützung
Bearbeiten von LRS-Objekten
Pipeline Referencing unterstützt die Objektbearbeitung mit Experience Builder-Widgets.
Experience Builder wird durch ArcGIS Enterprise unterstützt.
LRS-Geoverarbeitungswerkzeuge
Pipeline Referencing umfasst eine Reihe von Geoverarbeitungswerkzeugen, die das Laden, Verarbeiten und Transformieren von LRS-Daten unterstützen. Diese Geoverarbeitungswerkzeuge nutzen primär Event-Feature-Classes.
LRS-Web-Services
Pipeline Referencing erweitert den ArcGIS Server-Kartenservice, damit Ihren Daten Funktionen zur linearen Referenzierung als REST-Services bereitgestellt werden. Dazu gehören folgende Funktionen:
- Bearbeiten von Objekten
- Übersetzen von Koordinaten in Messwerte
- Übersetzen von Messwerten in Koordinaten
- Übersetzen zwischen Messwertsystemen
- Dynamisches Segmentieren von Objekt-Layern
- Erkennen von Lücken, Überlagerungen und ungültigen Messwerten für Objekte
Weitere Informationen zu Services und zur Entwicklung für Services finden Sie unter:
Workflow Management
Location Referencing Desktop umfasst ArcGIS Workflow Manager (Classic). Damit können Sie das Datenmanagement in GIS und für verschiedene Geschäftseinheiten koordinieren, um einen wiederholbaren Standardprozess für das LRS-Datenmanagement in Ihrer Organisation zu entwickeln.
