Symbolisierung aus Layer anwenden (Data Management)

ArcGIS Pro 3.4 | | Hilfearchiv

Zusammenfassung

Wendet die Symbolisierung eines angegebenen Layers oder einer angegebenen Layer-Datei auf den Eingabe-Layer an. Das Werkzeug kann auf Feature-, Raster-, Netzwerkanalyse-, TIN- und geostatistische Layer angewendet werden.

Abbildung

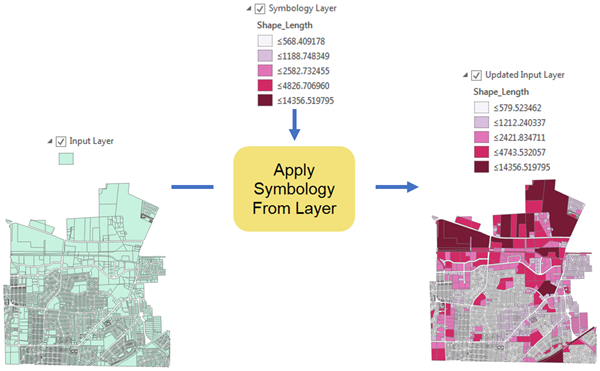

Abbildung des Werkzeugs "Symbolisierung aus Layer anwenden"

Verwendung

  • Der Symbolisierungs-Layer muss mit dem Datentyp des Eingabe-Layers übereinstimmen. Es ist z. B. nicht möglich, einen Feature-Layer auf einen Raster-Layer (oder umgekehrt) anzuwenden.

  • Ebenso kann die Symbolisierung nur auf Features mit identischer Geometrie angewendet werden. Es ist also nicht möglich, eine Punktsymbolisierung auf einen Polygon-Layer anzuwenden.

  • Zusätzlich zur Symbolisierung überträgt das Werkzeug das Zeitfeld, 3D-Höhe und -Versatz, die Beschriftungsklasse und HTML-Pop-up-Eigenschaften.

  • Wenn es sich bei der Eingabe um eine Feature-Class oder einen Dataset-Pfad handelt, wird von diesem Werkzeug ein neuer Layer erstellt und mit dem Ergebnis des angewendeten Werkzeugs zurückgegeben.

  • Sie können die Symbolisierungsbereiche beibehalten oder mit dem Parameter Symbolisierungsbereiche nach Daten aktualisieren aktualisieren. Die Standardsymbolisierungsmethoden sind dynamisch. Wird beispielsweise die fünfklassige Klassifizierungsmethode "Natürliche Unterbrechungen" aus dem Symbolisierungs-Layer auf den Eingabe-Layer angewendet, werden die Bereichswerte aktualisiert, um die Shape_Area-Werte des Eingabe-Layers widerzuspiegeln. Die Option Bereiche beibehalten, verwendet dieselben Werte wie der Symbolisierungs-Layer. Bei der Option Bereiche aktualisieren wird die fünftklassige Klassifizierungsmethode "Natürliche Unterbrechungen" aus dem Feld Shape_Area des Eingabe-Layers verwendet.

    Die folgenden Methoden sind dynamisch:

    • Einzelwertsymbolisierung zu einem Feature
      • Die Einzelwerte werden aktualisiert, um die Werte des Eingabe-Layers widerzuspiegeln.
      • Wenn Sie nicht möchten, dass die Einzelwertklassifizierung aktualisiert wird, können Sie im Symbolisierungs-Layer das Standardsymbol <alle anderen Werte> auswählen.
    • Symbolisierung "Abgestufte Farben" zu einem Feature
      • Die Bereichswerte werden auf die Werte des Eingabe-Layers aktualisiert.
      • Wenn Sie nicht möchten, dass die Ausgabe des Bereichs aktualisiert wird, können Sie die manuelle Klassifizierung auswählen.
    • Wert-Rendering "Klassifiziert" zu einem Raster
      • Die Bereichswerte werden aktualisiert, um die Werte des Eingabe-Layers widerzuspiegeln.
      • Wenn Sie nicht möchten, dass die Ausgabe des Bereichs aktualisiert wird, können Sie die manuelle Klassifizierung auswählen.

  • Wird der Parameter Symbolisierungsbereiche nach Daten aktualisieren auf Bereiche beibehalten gesetzt, werden die Beschriftungen aus dem Wert Symbolisierungs-Layer in den Wert Eingabe-Layer kopiert. Falls der Parameter auf Bereiche aktualisieren gesetzt wird, werden die Beschriftungen neu berechnet.

  • Die Symbolisierung besteht nur solange der Layer vorhanden ist. Ein Layer kann beibehalten werden, indem die ArcGIS Pro-Sitzung gespeichert wird oder indem er unter Verwendung des Werkzeugs In Layer-Datei speichern in eine Layer-Datei gespeichert wird.

    Damit die in einem Skriptwerkzeug erstellte Symbolisierung angezeigt werden kann, muss das Werkzeug den Layer als abgeleiteten Ausgabeparameter enthalten. Dementsprechend muss der Wert des Parameters Aktualisierter Eingabe-Layer als abgeleiteter Modellparameter in einem Modellwerkzeug hinzugefügt werden, um die Änderungen der Symbolisierung anzuzeigen.

Parameter

BeschriftungErläuterungDatentyp
Eingabe-Layer

Der Layer, auf den die Symbolisierung angewendet wird.

Feature Layer; Raster Layer; Layer
Symbolisierungs-Layer

Der Layer, der die Symbolisierung enthält, wird dann auf den Eingabe-Layer angewendet. Sowohl .lyrx- als auch .lyr-Dateien werden unterstützt.

Layer
Symbolisierungsfelder
(optional)

Die Felder aus dem Eingabe-Layer, die mit den Symbolisierungsfeldern übereinstimmen, die im Symbolisierungs-Layer verwendet werden. Symbolisierungsfelder können drei Eigenschaften enthalten:

  • Feldtyp: Der Feldtyp – Symbolisierungswert, Normalisierung oder ein anderer Typ.
  • Quellfeld: Das Symbolisierungsfeld, das vom Symbolisierungs-Layer verwendet wird. Verwenden Sie einen leeren Wert oder "#", wenn Sie das Quellfeld nicht kennen und die Standardeinstellung verwenden möchten.
  • Zielfeld: Das Feld aus dem Eingabe-Layer, das beim Anwenden der Symbolisierung zu verwenden ist.

Die folgenden Feldtypen werden unterstützt:

  • Wertefeld: Primärfeld zur Symbolisierung von Werten
  • Normalisierungsfeld: Feld zur Normalisierung quantitativer Werte
  • Ausschlussklauselfeld: Feld für die Ausschlussklausel der Symbolisierung
  • Diagramm-Renderer-Kreisgröße-Feld: Feld zum Festlegen der Größe von Kreisdiagrammsymbolen
  • Rotation-X-Ausdruck-Feld: Feld zum Festlegen der Drehung von Symbolen auf der X-Achse
  • Rotation-Y-Ausdruck-Feld: Feld zum Festlegen der Drehung von Symbolen auf der Y-Achse
  • Rotation-Z-Ausdruck-Feld: Feld zum Festlegen der Drehung von Symbolen auf der Z-Achse
  • Transparenzausdrucksfeld: Feld zum Festlegen der Transparenz von Symbolen
  • Transparenznormalisierungsfeld: Feld zur Normalisierung von Transparenzwerten
  • Größenausdrucksfeld: Feld zum Festlegen der Größe oder Breite von Symbolen
  • Farbausdrucksfeld: Feld zum Festlegen der Farbe von Symbolen
  • Einfacher-Override-Ausdruck-Feld: Feld zum Festlegen verschiedener Eigenschaften für einzelne Symbol-Layer

Value Table
Symbolisierungsbereiche nach Daten aktualisieren
(optional)

Gibt an, ob Symbolisierungsbereiche aktualisiert werden.

  • StandardSymbolisierungsbereiche werden aktualisiert, außer unter den folgenden Bedingungen: Der Eingabe-Layer ist leer, der Symbolisierungs-Layer verwendet Klassengrenzen (z. B. abgestufte Farben oder abgestufte Symbole) und die Klassifizierungsmethode ist "Manuell" oder "Definiertes Intervall", oder der Symbolisierungs-Layer verwendet Einzelwerte und die Option Alle anderen Werte anzeigen ist aktiviert.
  • Bereiche aktualisierenSymbolisierungsbereiche werden aktualisiert.
  • Bereiche beibehaltenSymbolisierungsbereiche werden nicht aktualisiert, sondern beibehalten.
String

Abgeleitete Ausgabe

BeschriftungErläuterungDatentyp
Aktualisierter Eingabe-Layer

Der aktualisierte Eingabe-Layer.

Layer

Lizenzinformationen

  • Basic: Ja
  • Standard: Ja
  • Advanced: Ja
