Implementieren einer automatisierten Qualitätskontrolle

Mit ArcGIS Pro Standard- und Data Reviewer-Lizenz verfügbar.

Zusammenfassung des Lernprogramms

In diesem Lernprogramm verwenden Sie ArcGIS Data Reviewer, um die Daten in Ihrem Projekt zu validieren und zu identifizieren, um sicherzustellen, dass sie den Datenqualitätsanforderungen, die von Ihrer Organisation definiert wurden, und den Workflows, in die Sie sie implementieren können, entsprechen. Dazu implementieren Sie mit Data Reviewer-Prüfungen eine automatisierte Qualitätskontrolle, um die Qualität von Features, die in einer Datei oder einer ArcGIS Enterprise-Geodatabase gespeichert sind, zu bewerten.

Hinweis:

Wenn Sie Zugriff auf eine Enterprise-Geodatabase oder einen Feature-Service haben und mit den Grundlagen von Enterprise vertraut sind, sehen Sie sich die Data Reviewer-Schnellstart-Lernprogramme für Enterprise an.

Geschätzte Zeit	20 Minuten
Softwareanforderungen	ArcGIS Pro Hinweis: Die Schnellstart-Lernprogramme werden mit jeder Softwareversion aktualisiert. Es empfiehlt sich, die Online-Hilfe zu nutzen, die sich auf die verwendete Software-Version bezieht.
Datenanforderungen	Die Daten für dieses Lernprogramm sind auf der Data Reviewer for ArcGIS Pro-Lernprogrammseite verfügbar. Dieses Paket enthält ein ArcGIS Pro-Projektpaket und einen Teil der Beispieldaten der Kommunalverwaltung. Wechseln Sie zur Data Reviewer for ArcGIS Pro-Lernprogrammseite. Klicken Sie auf Herunterladen. Extrahieren Sie die Dateien an einem geeigneten Speicherort auf Ihrem Computer, z. B. C:\Data_Reviewer_for_ArcGIS_Pro_Tutorial.

Überblick

Video length: 7:49. This video was created with ArcGIS Pro 3.1.

Öffnen des Projekts

In dieser Übung öffnen Sie in ArcGIS Pro ein Projektpaket und überprüfen seinen Inhalt.

1. Starten Sie ArcGIS Pro, und melden Sie sich ggf. an.

   Vorsicht:

   Wenn Sie die Daten für das Data Reviewer for ArcGIS Pro-Lernprogramm noch nicht heruntergeladen haben, finden Sie weitere Informationen in den oben aufgeführten Datenanforderungen.

2. Klicken Sie auf der Startseite neben Ihren zuletzt verwendeten Projekten auf Anderes Projekt öffnen.

   Hinweis:

   Wenn Sie ein Projekt geöffnet haben, klicken Sie auf der Symbolleiste für den Schnellzugriff auf Projekt öffnen . Wechseln Sie dann zu Schritt 4.

3. Klicken Sie auf der Seite Projekt öffnen auf Computer.
4. Navigieren Sie in dem Ordner, in den Sie die Lernprogrammdaten heruntergeladen und extrahiert haben, zur Projektdatei: <extracted file location>\DataReviewer_AttributeRules\Implement_automated_QC.
5. Klicken Sie auf die AutomatedQC.ppkx-Datei.
6. Klicken Sie auf OK.

Das Projekt wird mit einer topografischen Grundkarte mit Städtedaten, die auf Naperville, Illinois, gezoomt ist, geöffnet.

Suchen von Data Reviewer-Prüfungen

In dieser Übung erstellen Sie eine Datenprüfung für die Kartendaten sowie einige Validierungsattributregeln in Ihrer Geodatabase.

Suchen Sie vor dem Konfigurieren von Prüfungen auf dem Poster mit Data Reviewer-Prüfungen die Prüfungen, die am besten zu den Branchenszenarios passen.

1. Öffnen Sie den Link zumPoster mit ArcGIS Data Reviewer-Prüfungen.
2. Sehen Sie sich die Prüfungen in der Prüfungsgruppe Raumbeziehungsprüfungen an, um die Prüfung zu ermitteln, die am besten zur ersten Branchenanforderung passt: Straßen-Features dürfen keine Duplikate enthalten.
3. Sehen Sie sich die Prüfungen in der Prüfungsgruppe Feature-Integritätsprüfungen an, um die Prüfung zu ermitteln, die am besten zur zweiten Branchenanforderung passt: Stützpunkte der Straßen dürfen nicht weniger als ein Fuß voneinander entfernt sein.
4. Sehen Sie sich die Prüfungen in der Prüfungsgruppe Attributprüfungen an, um die Prüfung zu ermitteln, die am besten zur dritten Branchenanforderung passt: Die Werte des Attributs Full Road Name von Straßenmittelachsen müssen mit dem Hauptstraßenindex übereinstimmen.
5. Wenn Sie für jedes der Branchenszenarios eine Prüfung ausgewählt haben, vergewissern Sie sich anhand der folgenden Tabelle, dass Sie die richtigen Data Reviewer-Prüfungen ausgewählt haben.

Die folgende Tabelle gibt einen Überblick über einen Teil der Datenqualitätsanforderungen, die Workflows für die Adresssuche unterstützen. Diese Regeln implementieren Sie als Datenprüfung, um sicherzustellen, dass alle adressbezogenen Features diesen Anforderungen entsprechen.

ID	Anforderung	Prüfen	Beteiligte Feature-Class/Tabelle
1	Straßen-Features dürfen keine Duplikate enthalten.	Doppeltes Feature	Road Centerline
2	Stützpunkte der Straßen dürfen nicht weniger als ein Fuß voneinander entfernt sein.	Prüfung auf doppelte Stützpunkte	Road Centerline
3	Die Werte des Attributs Full Road Name von Straßenmittelachsen müssen mit dem Hauptstraßenindex übereinstimmen.	Attribut für "Tabelle in Tabelle"	Road Centerline, Master Road Name

Implementieren von Anforderung ID 1 mit dem Werkzeug "Datenprüfungen ausführen"

Überprüfen Sie vor dem Konfigurieren von Validierungsattributregeln kurz die Richtigkeit der Stadtteil-Adressendaten mit dem Werkzeug Datenprüfungen ausführen.

Das Werkzeug "Datenprüfungen ausführen" wertet schnell mit minimaler Einrichtung die Qualität eines Features aus und liefert eine erste Bewertung der Datenqualität. Sie können mit verschiedenen Prüfungskonfigurationen experimentieren, schnelle Anpassungen vornehmen und das Werkzeug mehrmals in einer ArcGIS Pro-Sitzung ausführen, um bestimmte Fehlertypen zu identifizieren. Nachdem Sie eine Konfiguration in "Datenprüfungen ausführen" abgeschlossen haben, können Sie diese in eine .csv-Datei exportieren und sie als Validierungsattributregel verwenden.

Führen Sie die folgenden Schritte aus, um eine Datenprüfung für Datenanforderung 1 (Straßen-Features dürfen keine Duplikate enthalten) einzurichten. Verwenden Sie dabei die Prüfung Doppeltes Feature, um schnell eine Ausgangsbasis für Fehler in den Daten zu ermitteln:

1. Klicken Sie auf die Registerkarte Bearbeiten.
2. Klicken Sie in der Gruppe Data Reviewer auf Qualität verwalten .
3. Klicken Sie in der Gruppe Automatisierte Überprüfung auf das Dropdown-Menü Datenprüfungen ausführen , und wählen Sie die Prüfung Doppeltes Feature aus.



   In "Datenprüfungen ausführen" wird der Bereich Doppeltes Feature angezeigt.

4. Wählen Sie im Dropdown-Menü Eingabe-Feature die Option Local Streets aus.
5. Wählen Sie im Abschnitt Parameter überprüfen unter dem Dropdown-Menü Zu vergleichende Features die Option Local Streets aus, um nach doppelten Straßen-Features zu suchen.



6. Geben Sie im Textfeld Name den Text Road features must not contain duplicates ein.
7. Stellen Sie sicher, dass Sichtbare Ausdehnung ausgewählt ist, und klicken Sie auf Ausführen.

   Es werden zwei Fehler gefunden, und auf der Karte und im Bereich Inhalt wird ein Linienfehler als Layer angezeigt.



Exportieren der Regel

Nachdem Sie nun ein grundlegendes Verständnis der Fehler durch doppelte Features in der Karte gewonnen haben, exportieren Sie die von Ihnen erstellte Datenprüfungsregel als Validierungsattributregel. Durch Ausführen der Prüfung als Validierungsattributregel können Sie den Fehlerstatus nachverfolgen und die Regel für die zukünftige Verwendung speichern.

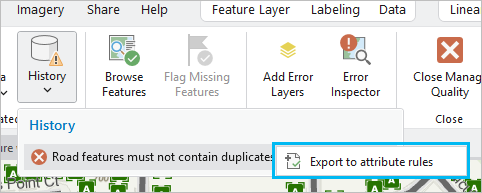

1. Klicken Sie in der Gruppe Automatisierte Überprüfung auf das Dropdown-Menü Verlauf , klicken Sie mit der rechten Maustaste auf das Ergebnis, und klicken Sie auf In Attributregeln exportieren.



   Das Dialogfeld ".csv-Ausgabeverzeichnis auswählen" wird angezeigt.

2. Navigieren Sie zum Projektordner des Lernprogramms, um die Regelkonfiguration zu speichern: <extracted file location>\DataReviewer_AttributeRules\Implement_automated_QC.
3. Klicken Sie auf OK.

   Eine Benachrichtigung mit der Anzahl der Prüfungen und der exportierten .csv-Dateien wird angezeigt.

   Bevor Sie die Datenprüfung in eine Validierungsattributregel konvertieren, müssen Sie sich vergewissern, dass Global-IDs und Editor-Tracking aktiviert sind.

4. Klicken Sie auf die Registerkarte Katalog , wenn Sie dies nicht bereits getan haben.
5. Klicken Sie im Bereich Katalog auf die Dropdown-Liste Datenbanken , klicken Sie auf die Dropdown-Liste "datareviewertutorial.gdb" , klicken Sie mit der rechten Maustaste auf die RoadCenterline-Feature-Class, und klicken Sie auf Eigenschaften.



   Das Dialogfeld "Feature-Class-Eigenschaften: RoadCenterline" wird angezeigt.

6. Klicken Sie auf Verwalten.
7. Überprüfen Sie, ob Global-IDs und Editor-Tracking aktiviert sind.

   Hinweis:

   Für dieses Lernprogramm wurden den Datasets Global-IDs hinzugefügt und das Editor-Tracking aktiviert. Beim Konfigurieren der Regeln für Ihre eigenen Daten müssen Sie dies jedoch selbst durchführen.

8. Klicken Sie nach der Überprüfung auf OK.
9. Wiederholen Sie die oben genannten Schritte, um sicherzustellen, dass Global-IDs und Editor-Tracking für die MasterRoadName-Feature-Class aktiviert sind.

   Nachdem Sie überprüft haben, dass Global-IDs und Editor-Tracking aktiviert sind, konvertieren Sie nun die Datenprüfung "Doppeltes Feature" in eine Validierungsattributregel.

10. Klicken Sie im Bereich Inhalt mit der rechten Maustaste auf den Feature-Layer "Local Streets", zeigen Sie auf Datendesign, und klicken Sie auf Attributregeln.

    Die Ansicht "Attributregeln" wird für den ausgewählten Feature-Layer angezeigt.

11. Klicken Sie in der Gruppe Importieren/Exportieren auf Regeln importieren .

    Das Dialogfeld Regeln importieren wird angezeigt.

12. Navigieren Sie zum Speicherort der .csv-Datei, und wählen Sie die Datei RoadCenterlines.csv aus.

    Hinweis:

    Wenn die .csv-Datei nicht wie erwartet angezeigt wird, klicken Sie auf Aktualisieren .

13. Klicken Sie auf OK.
14. Klicken Sie auf die Registerkarte Validierung.



    Die Regel wird auf der Registerkarte Validierung angezeigt.

15. Scrollen Sie im Bereich der Prüfung Road Features must not contain duplicates nach unten zum Abschnitt Details, und konfigurieren Sie die Eigenschaften, mit denen Ergebnisse für Features gespeichert werden, die die Validierung nicht bestehen.
    1. Geben Sie den Text This is a duplicate feature. Delete one of the features. im Textfeld Beschreibung ein.
    2. Klicken Sie auf den Dropdown-Pfeil Schweregrad (1: hoch, 5: niedrig), und wählen Sie 2 aus, um die relative Wichtigkeit von Ergebnissen im Vergleich zu anderen Ergebnissen festzulegen.
    3. Geben Sie LGIM 2016, thematic accuracy, attributes im Textfeld Tags ein, und drücken Sie die Eingabetaste.

       Tipp:

       Tags können verwendet werden, um die Rückverfolgbarkeit von Anforderungen zu ermöglichen. Sie sollten auch das Datenmodell mit der Version, für die diese Regel gilt, einbeziehen oder ein Element der Datenqualität gemäß ISO-19157, wie zum Beispiel die thematische Genauigkeit.



16. Klicken Sie auf der Registerkarte Attributregeln in der Gruppe Änderungen verwalten auf Speichern , um die neuen Regeln zu speichern.
17. Verlassen Sie die Registerkarte Attributregeln: Road Centerlines.

Implementieren von Anforderung ID 2

Nachdem Sie eine Datenprüfung konfiguriert und als Validierungsattributregel importiert haben, konfigurieren Sie nun weitere Validierungsattributregeln, um Fehler für die verbleibenden Branchenanforderungen zu finden. Diese Regeln identifizieren Features in Ihrer Datenbank, die den festgelegten Datenqualitätsbedingungen nicht entsprechen. Mit Validierungsattributregeln können mehrere Prüfungen gleichzeitig ausgeführt werden. Gefundene Fehler werden über den Prozess für das Management des Lebenszyklus von Fehlern gespeichert, nachverfolgt und aktualisiert. Dies wird im dritten Lernprogramm, Bewerten von Features mit Attributregeln, gezeigt.

Die zweite Anforderung, "Stützpunkte der Straßen dürfen nicht weniger als ein Fuß voneinander entfernt sein", wird mit der Prüfung Doppelter Stützpunkt implementiert, um die Straßenmittelachsen-Features zu suchen, die Stützpunkte in einem Abstand von weniger als einem Fuß voneinander enthalten.

Führen Sie die folgenden Schritte aus, um Anforderung ID 2 zu implementieren:

1. Klicken Sie im Bereich Inhalt mit der rechten Maustaste auf einen Layer in der Gruppe Roads, wie zum Beispiel "Local Streets", und klicken Sie auf Datendesign > Attributregeln.

   Die Ansicht "Attributregeln" für die Road-Centerline-Feature-Class wird angezeigt.

2. Klicken Sie auf der Registerkarte Attributregeln in der Gruppe Regeln hinzufügen auf die Dropdown-Galerie Einsatzbereite Regeln ‏, um automatisierte ArcGIS Data Reviewer-Prüfungen anzuzeigen.

   Hinweis:

   Der Inhalt der intelligenten Galerie Einsatzbereite Regeln variiert je nach ausgewählter Datenquelle.

3. Klicken Sie in der Galerie Einsatzbereite Regeln im Abschnitt Validierung auf Doppelter Stützpunkt , um eine neue Regel hinzuzufügen.



   Die neue Regel wird in der Ansicht "Attributregeln" mit einem roten Zeilenkopf angezeigt. Damit wird angegeben, dass in der Regelkonfiguration erforderliche Parameter fehlen.

4. Geben Sie im Abschnitt Parameter überprüfen die Zahl 1 im Textfeld Toleranz (erforderlich) ein, und wählen Sie die Einheit US Feet aus.
5. Konfigurieren Sie im Abschnitt Details die Eigenschaften, mit denen Ergebnisse für Features gespeichert werden, die die Validierung nicht bestehen.
   1. Geben Sie Road vertices must not exist within one foot from each other im Textfeld Name ein.
   2. Geben Sie den Text Road vertices exist within one foot from each other. Update the vertices to be more than one foot apart. im Textfeld Beschreibung ein.
   3. Klicken Sie auf den Dropdown-Pfeil Schweregrad (1: hoch, 5: niedrig), und wählen Sie 3 aus, um die relative Wichtigkeit von Ergebnissen im Vergleich zu anderen Ergebnissen festzulegen.
   4. Geben Sie LGIM 2016, thematic accuracy, attributes im Textfeld Tags ein, und drücken Sie die Eingabetaste.

      Tipp:

      Tags können verwendet werden, um die Rückverfolgbarkeit von Anforderungen zu ermöglichen. Sie sollten auch das Datenmodell mit der Version, für die diese Regel gilt, einbeziehen oder ein Element der Datenqualität gemäß ISO-19157, wie zum Beispiel die thematische Genauigkeit.

Implementieren von Anforderung ID 3

Die dritte Anforderung, "Die Werte des Attributs Full Road Name von Straßenmittelachsen müssen mit dem Hauptstraßenindex übereinstimmen", wird mit der Prüfung Tabellenattribut zu Tabellenattribut implementiert, um die Ortsstraßen zu suchen, deren Straßennamen in keiner offiziellen Liste der Straßennamen der Gemeinde zu finden sind.

Führen Sie die folgenden Schritte aus, um Anforderung ID 3 zu implementieren:

1. Klicken Sie auf der Registerkarte Attributregeln in der Gruppe Regeln hinzufügen auf die Dropdown-Galerie Einsatzbereite Regeln ‏, um automatisierte ArcGIS Data Reviewer-Prüfungen anzuzeigen.

   Hinweis:

   Der Inhalt der intelligenten Galerie Einsatzbereite Regeln variiert je nach ausgewählter Datenquelle.

2. Klicken Sie in der Galerie Einsatzbereite Regeln im Abschnitt Validierung auf Attribut für "Tabelle in Tabelle" , um eine neue Regel hinzuzufügen.



   Die neue Regel wird in der Ansicht "Attributregeln" mit einem roten Zeilenkopf angezeigt. Damit wird angegeben, dass in der Regelkonfiguration erforderliche Parameter fehlen.

3. Konfigurieren einen Filter für die Feature-Class Road Centerlines, damit bei der Validierung nur Ortsstraßen als Ergebnisse zurückgegeben werden.
   1. Klicken Sie im Abschnitt Eingabefilter unter Attribut auf Neuer Attributfilter.
   2. Erstellen Sie die folgende Klausel: Road Class is equal to Local-Local.
   3. Klicken Sie auf Die Gültigkeit des SQL-Ausdrucks überprüfen , um den SQL-Ausdruck zu prüfen.
   4. Klicken Sie auf Übernehmen.
4. Erstellen Sie im Abschnitt Parameter überprüfen die Beziehung zwischen der Feature-Class "Master Road Name" und dem vollständigen Straßennamen.
   1. Klicken Sie auf den Dropdown-Pfeil Zu vergleichende Features/Zeilen und dann auf MasterRoadName.
   2. Klicken Sie auf Neue Attributbeziehung, und erstellen Sie die folgende SQL-Abfrage: Full Road Name is equal to Full Road Name.
   3. Klicken Sie auf Die Gültigkeit des SQL-Ausdrucks überprüfen , um den SQL-Ausdruck zu prüfen.
   4. Klicken Sie auf Übernehmen.
5. Aktivieren Sie das Kontrollkästchen Beziehung umkehren, um die Fälle zu finden, in denen der "Master Road Name" nicht mit dem vollständigen Straßennamen übereinstimmt.
6. Konfigurieren Sie im Abschnitt Details die Eigenschaften, mit denen Ergebnisse für Features gespeichert werden, die die Validierung nicht bestehen.
   1. Geben Sie Road name missing from master street list im Textfeld Name ein.
   2. Geben Sie den Text This check fails if the full road name is not found in the master street index. Provide a valid road name. im Textfeld Beschreibung ein.
   3. Klicken Sie auf den Dropdown-Pfeil Schweregrad (1: hoch, 5: niedrig), und wählen Sie 1 aus, um die relative Wichtigkeit von Ergebnissen im Vergleich zu anderen Ergebnissen festzulegen.
   4. Geben Sie LGIM 2016, thematic accuracy, attributes im Textfeld Tags ein, und drücken Sie die Eingabetaste.

      Tipp:

      Tags können verwendet werden, um die Rückverfolgbarkeit von Anforderungen zu ermöglichen. Sie sollten auch das Datenmodell mit der Version, für die diese Regel gilt, einbeziehen oder ein Element der Datenqualität gemäß ISO-19157, wie zum Beispiel die thematische Genauigkeit.

7. Klicken Sie auf der Registerkarte Attributregeln in der Gruppe Änderungen verwalten auf Speichern , um die neuen Regeln zu speichern.
8. Schließen Sie die Ansicht "Attributregeln", um den Regelentwurf zu schließen.

In dieser Übung haben Sie ein vorhandenes ArcGIS Pro-Projekt geöffnet, eine Datenprüfung erstellt und sie in eine Validierungsattributregel importiert sowie mehrere Validierungsattributregeln zum Implementieren der Qualitätskontrolle in Ihrer Geodatabase konfiguriert. Diese Regeln basieren auf ArcGIS Data Reviewer-Prüfungen, die Fehler an den räumlichen Beziehungen und an der Feature-Integrität in Ihren Features identifizieren. Diese Regeln werden Sie in der Übung Bewerten von Features mit Attributregeln verwenden, um sicherzustellen, dass Ihre Daten den Qualitätsanforderungen entsprechen.
