Cambiar la simbología de las imágenes—ArcGIS Pro

Dependiendo del tipo de imágenes con las que trabaje, existen diversas opciones para visualizarlas o simbolizarlas. Solo se presentan los tipos de simbología que sean válidos para los datos seleccionados. Por ejemplo, puede visualizar imágenes multiespectrales usando una composición de color de tres bandas, conocida también como RGB compuesto, en la que las bandas disponibles se utilizan para resaltar las entidades de interés. También puede visualizar los valores en un esquema de color para mostrar las áreas que tienen más brillo que otras. Se hace referencia a ello como aplicar una extensión a un dataset. Puede usar las opciones Clasificar y Discreto para agrupar datos continuos en un número limitado de grupos. La opción Campo vectorial le permite mostrar corrientes de viento y océano como flechas que indican la magnitud y la dirección. También funciona con un dataset que tiene componentes de vector (V) y de unidad de vector (U).

Cambiar la apariencia de una capa de imágenes

Para cambiar la apariencia de una capa de imágenes, siga estos pasos:

Haga clic en el botón Simbología situado en la pestaña Capa ráster, Capa de mosaico o Capa de servicio de imágenes.
Aparece el panel Simbología.
Defina los parámetros de simbología de la capa.
Haga clic en la parte inferior del botón Simbología para acceder a opciones de simbología adicionales.

En el panel Simbología, puede ajustar los parámetros específicos del tipo de simbología que haya seleccionado. También puede seleccionar otras capas en el panel Contenido y, sin cerrar el panel Simbología, aplique la misma simbología.

Hay diferencias leves, pero perceptibles, entre las opciones disponibles para simbolizar imágenes. Las opciones RGB, Valores únicos, Extender, Mapa de color, Clasificar, Relieve con sombra y Discreto realizan ajustes similares, pero de formas diferentes. Extender es la opción de esquema de color clásica; toma el rango de todos los valores de los datos y lo extiende para ajustarlo al rango de tipos de datos. Por ejemplo, los datos de 8 bits se extienden de 0 a 255. Valores únicos es similar, excepto en que los colores no son continuos. Esto resulta adecuado para datos cualitativos como la cobertura del suelo. El esquema de color Discreto es continuo, como es el caso de Extender, pero usted especifica cuántos colores utiliza para mostrar los datos sin leyenda en el panel Contenido. A continuación, los valores de píxel se agrupan según corresponda. Clasificar es parecido a Discreto, salvo por el hecho de que incluye la distribución de los valores y los agrupa en el número de divisiones, o colores, que desee visualizar. Un mapa de color resulta útil cuando se desea seleccionar un color para cada valor de píxel. Puede guardarlos, importarlos y exportarlos para usarlos con otros datasets. La opción Campo vectorial le permite mostrar fenómenos (tales como corrientes) a modo de flechas, o vectores, donde la dirección de la flecha indica la dirección de la corriente y el tamaño de la flecha está relacionado con la fuerza de la corriente. La simbología Campo vectorial se puede aplicar a los datasets con una magnitud y dirección o un componente U y V.

Guardar la configuración de simbología como plantilla

Puede guardar la configuración de simbología como una plantilla del panel Simbología y reutilizarla como funciones personalizadas que se pueden aplicar en el panel Funciones ráster. Esto genera una plantilla que contiene las funciones adecuadas para replicar la simbología utilizada para visualizar la capa de un dataset ráster, un dataset de mosaico o un servicio de imágenes.

Puede hacer lo siguiente con esta plantilla:

Úselo como plantilla de procesamiento para un dataset de mosaico. Abra las propiedades del Tipo de ráster, haga clic en la pestaña Funciones, haga clic con el botón derecho en una plantilla de Plantilla de procesamiento y haga clic en Cargar.
Edite la cadena de funciones en un dataset de mosaico o sus elementos utilizando la opción Editar cadena de funciones en el menú contextual de la capa.

Para guardar una plantilla de configuración de simbología como una función a la que se puede acceder en el panel Funciones ráster, siga estos pasos:

Nota:

La plantilla de función ráster (RFT) muestra la capa ráster tal y como aparece con la simbología RGB. Una vez aplicada la RFT, el resultado se procesa y no se puede revertir al renderizador original.

Agregue un dataset ráster, un dataset de mosaico o un servicio de imágenes a un mapa.
Haga clic en el botón Simbología situado en la pestaña Capa ráster, Capa de mosaico o Capa de servicio de imágenes.
Modifique la simbología, como aplicar una extensión o usar un esquema de color diferente.
Haga clic en el botón Opciones en el panel Simbología y elija Exportar como plantilla de función ráster.
Proporcione un nombre para la plantilla.
Elija una opción de Categoría personalizada y un valor de Subcategoría.
Proporcione el texto Descripción, elija un valor de Tipo y haga clic en Aceptar.

RGB

El modelo de color RGB corresponde a los colores rojo, verde y azul. La simbología RGB le permite crear imágenes compuestas cargando bandas multiespectrales en cada canal (R, G y B). Las distintas combinaciones de bandas pueden ayudarle a resaltar entidades específicas de la imagen.

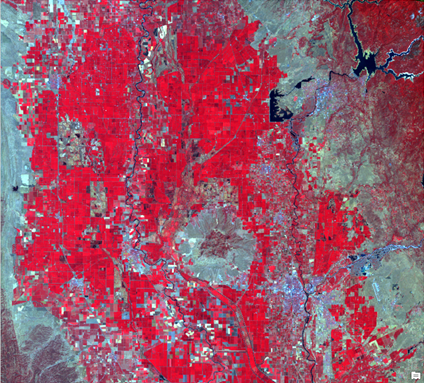

Bandas infrarroja, roja y verde renderizadas como un ráster RGB

Opciones de simbología principal

En Combinaciones de bandas, seleccione las bandas que desea mostrar como roja, verde y azul. Para obtener una imagen con un aspecto natural, haga coincidir la banda de imagen roja con el canal de visualización de vídeo rojo, la verde con el verde y la azul con el azul. También puede crear otros compuestos que resalten cómo responden las entidades a las distintas partes del espectro electromagnético. Por ejemplo, cargue la banda infrarroja cercana en la lista desplegable roja, la banda roja en la lista desplegable verde y la banda verde en la lista desplegable azul. Con ello se crea un compuesto infrarrojo de color que usa el fuerte reflejo de la vegetación en la banda infrarroja cercana y muestra las áreas con vegetación alta como rojas. Una banda alfa actúa como una máscara de transparencia, al proporcionar un valor de transparencia para cada píxel. Una banda alfa se puede activar o desactivar para datasets ráster de varias bandas representados con el renderizador compuesto RGB.

Active la casilla de verificación Invertir para invertir cada banda a fin de crear una imagen negativa.

Use el Tipo de extensión para definir el rango de valores que desea mostrar. Esto se utiliza con frecuencia para eliminar valores altos y bajos extremos que representan un ruido en las imágenes. Cuando elija una de las opciones de la lista desplegable Tipo de extensión, se utilizan los parámetros que ha establecido aquí. A continuación, se muestran las opciones de Tipo de extensión:

Ninguno: no se aplica ninguna extensión a la capa, aunque haya estadísticas. Para visualizar datos que no sean datos de 8 bits, se asignan valores de imagen linealmente entre 0 y 255. Se recomienda Ninguno si desea examinar valores absolutos de los datasets ráster.
Mínimo, Máximo: se aplica una extensión lineal basada en la salida de los valores de píxel mínimo y máximo de salida, que se utilizan como extremos del histograma. Por ejemplo, en un dataset de 8 bits, los valores mínimo y máximo pueden ser 33 y 206. Una extensión lineal se utiliza para distribuir los valores por los 256 valores, de 0 a 255. En este ejemplo, 33 se asigna a 0, 206 se asigna a 255 y los valores existentes entre estos extremos se distribuyen linealmente. De este modo se incrementa la capacidad de ver diferencias en los valores en todo el dataset.
Porcentaje recortado: se recorta un porcentaje de los valores más altos y más bajos y se aplica una extensión lineal al resto de valores en el rango dinámico disponible del tipo de datos. De esta forma se reducen los efectos de los valores atípicos de los datasets y se mejoran los datos restantes.
Desviación estándar: se aplica una extensión lineal entre los valores que se han definido según el valor (n) de la desviación estándar. Por ejemplo, si define una desviación estándar de 2, los valores que estén por encima de la segunda desviación estándar se convierten en 0 o 255, y los valores restantes se extienden linealmente entre 0 y 255.
Ecualización de histograma: se aplica un aumento de contraste no lineal en el cual los valores se distribuyen por todo el rango de profundidad de bit. Este método es apropiado cuando existen numerosos valores de píxel que se encuentran agrupados estrechamente.
Especificación del histograma: el histograma se carga desde un archivo .xml. Le permite editar el histograma parte por parte para asignar una extensión lineal a varios rangos de valores en los datos.
Personalizado: se aplica una extensión personalizada. Le permite editar el histograma parte por parte para asignar una extensión lineal a varios rangos de valores de los datos. Este es el tipo de extensión definido al crear una extensión personalizada de cualquier tipo.
Esri: se aplica una extensión sigmoidea que resulta ideal para mantener el contraste en las áreas luminosas, por ejemplo, un área urbana rodeada de un desierto.

Haga clic en el botón Histograma Extender histograma de ráster para ver la distribución de histograma de píxeles y use los tipos Mínimo máximo, Porcentaje recortado y Desviación estándar para visualizar la distribución de píxeles y definir interactivamente los valores de entrada mínimo y máximo. Al editar el histograma, se actualiza el botón Histograma Abrir histograma editado para indicar que se ha editado. Consulte Extensión del histograma de ráster para más información acerca de la página Histograma.

Ajuste el valor Gamma de las imágenes para resaltar el contraste de los valores de píxel moderados.

Hay dos subpestañas en la pestaña Simbología principal :

Estadísticas
Máscara

Utilice la pestaña Estadísticas para especificar cómo se mostrarán los datos. El menú desplegable Estadísticas contiene las opciones DRA (ajuste de rango dinámico), Dataset y Personalizada. Cuando se selecciona DRA, las estadísticas basadas en la extensión de visualización actual se calculan al aplicar zoom y hacer un desplazamiento panorámico de la imagen. La opción Dataset calcula las estadísticas para el dataset completo y utiliza esos valores independientemente de la parte de la imagen que se muestre. También puede introducir estadísticas personalizadas en la tabla mediante la opción Personalizada. Para ello, importe las estadísticas de otro dataset o importe un archivo .xml desde el menú Opciones. Cuando termine, puede guardar las estadísticas personalizadas.

Use la pestaña secundaria Máscara para eliminar los valores de fondo y definir los valores NoData. Si desea establecer el valor del fondo, debe hacerlo para cada banda. Aunque estos valores son a menudo iguales para cada banda, pueden cambiar. Active la casilla de verificación Mostrar valor del fondo, introduzca los valores que representan el fondo y elija el color del fondo. También puede elegir un color para los píxeles NoData. Haga clic en el botón Aplicar para guardar los cambios.

Opciones avanzadas de simbología

Cuando el renderizador RGB utiliza una capa ráster que contiene información de longitud de onda en los metadatos, la pestaña Opciones avanzadas de simbología Selector de banda RGB está disponible. Esta página es útil para seleccionar bandas en función de la longitud de onda, como en el caso de las imágenes hiperespectrales.

Esta pestaña proporciona dos métodos para configurar las bandas roja, verde y azul. En la parte superior de la página se muestran las bandas que desea visualizar con la longitud de onda apropiada. Las flechas hacia arriba y hacia abajo situadas junto al nombre de la banda le permiten ajustar la banda que desea elegir. En la parte inferior de la página se muestra una vista gráfica de las bandas roja, verde y azul a lo largo del espectro electromagnético. Aquí podrá ajustar las tres bandas cerca de la longitud de onda adecuada y utilizar las flechas de ajuste, situadas en la parte superior de la página, para elegir la banda o longitud de onda específica.

La casilla Mostrar nombres de banda permite activar y desactivar los nombres de banda, en la parte Seleccionar por longitud de onda (nm) de la página. Esto puede ser útil cuando se utiliza la lista desplegable Escala para ampliar el gráfico de la longitud de onda.

Utilice el botón Aplicar para aceptar las selecciones de banda actualizadas y hacer que se conserven en la pantalla. Pera regresar a la última combinación de bandas conservada, haga clic en el botón Restablecer.
