Referencia sobre el diseño Cuadrícula

ArcGIS Pro 3.4 | | Archivo de ayuda

Cuadrícula Diseño de cuadrícula es un algoritmo de diseño esquemático que se aplica a cualquier tipo de diagrama.

Este algoritmo de diseño coloca cruces de diagrama relativos a una cuadrícula magnética cuyos tamaños de celda están fijados por los valores de los parámetros Ancho de celda y Altura de celda.

Una cuadrícula con un tamaño de celda específico aparece la parte superior del diagrama. El algoritmo controla el número de celdas que componen una cuadrícula. Se calcula teniendo en cuenta el número de cruces que se van a colocar en la cuadrícula y el número de cruces que pertenecen a cada celda de la cuadrícula virtual.

Cuando hay demasiados cruces en una o varias celdas de cuadrícula virtuales, el algoritmo no puede completar el proceso y aparece una advertencia que le recomienda disminuir el tamaño de celda de la cuadrícula.

Cuando la cuadrícula especificada está compuesta por un gran número de celdas relativas al número de cruces que se van a colocar en la cuadrícula, aparece una advertencia que le recomienda aumentar el tamaño de la celda de cuadrícula.

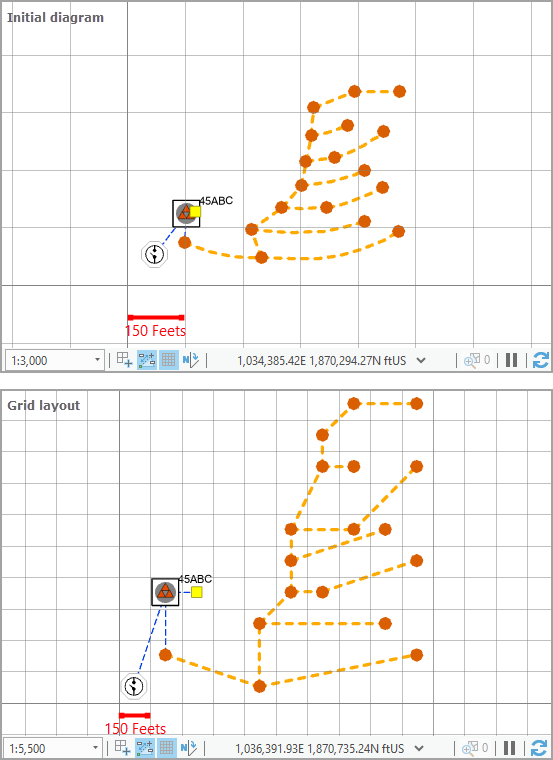

Las imágenes que aparecen a continuación muestran un diagrama de muestra antes y después de aplicar el diseño Cuadrícula:

Diagrama de muestra antes y después de aplicar el diseño Cuadrícula

Aplicar el diseño Cuadrícula en una vista de mapa de diagrama activa

Al aplicar este diseño en un diagrama de red, se deben cumplir los siguientes requisitos previos:

  • Puesto que esta operación es transaccional, es necesario guardar las ediciones antes de que se ejecute.
  • La capa de diagrama de red de entrada a la que se aplica el diseño debe provenir de una red de servicios o una red de trazado de una geodatabase de archivos o móvil, o de un servicio de diagramas de red. Al trabajar con una red de servicios o una red de trazado en una geodatabase corporativa, la capa de diagrama de red de entrada debe provenir de un servicio.

Para aplicar el diseño Cuadrícula en una vista de mapa de diagrama activa, realice una de las siguientes acciones:

  • En la pestaña Diagrama de red, haga clic en la flecha desplegable del botón Diseños de diagrama en el grupo Diseño y haga clic en el elemento de diseño Cuadrícula Diseño de cuadrícula en la galería.
  • Cargue la herramienta Aplicar diseño Cuadrícula en el panel Geoprocesamiento, ajuste los parámetros del diseño Cuadrícula y haga clic en Ejecutar.

Nota:

Para aplicar el diseño en un subconjunto de entidades del diagrama de red, utilice una de las herramientas Seleccionar entidades (por ejemplo, Seleccionar por rectángulo, Seleccionar por polígono, etc.) y seleccione las entidades de diagrama antes de la ejecución.

Configurar el diseño Cuadrícula en una plantilla de diagrama

Para configurar este diseño en su plantilla de diagrama, utilice la herramienta Agregar diseño Cuadrícula.

Parámetros del diseño Cuadrícula

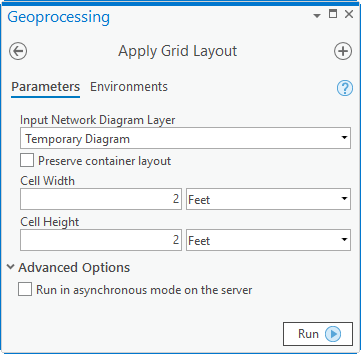

Parámetros de Aplicar diseño Cuadrícula

Las secciones siguientes explican los parámetros principales del diseño de diagrama Cuadrícula.

Conservar diseño del contenedor

La mayoría de algoritmos de diseño funcionan con la opción Conservar diseño del contenedor. Si esta opción está activada, le permite controlar la aplicación del algoritmo para que se ejecute en el gráfico superior del diagrama. Cuando esta opción no está activada, el algoritmo se aplica tanto a las entidades de contenido como a las entidades sin contenido del diagrama.

Más información sobre la opción Conservar diseño del contenedor

Ancho y alto de celda

La imagen que aparece a continuación muestra el diagrama antes de ejecutar el diseño Cuadrícula:

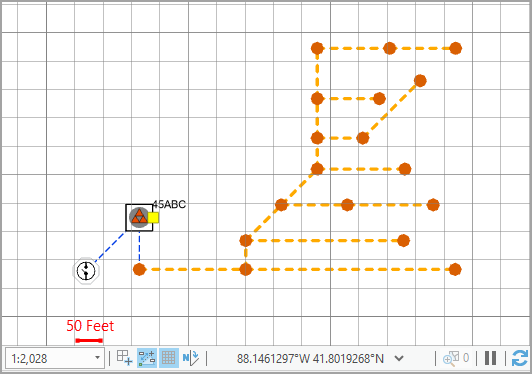

Diagrama inicial

La siguiente imagen muestra el mismo diagrama en la extensión a la que se va a ajustar tras completar el diseño:

Diagrama inicial en la extensión final de diseño

Ancho de celda

Este parámetro especifica el ancho de cada celda de cuadrícula.

La siguiente imagen muestra el diseño obtenido tras ejecutar el diseño Cuadrícula con el Ancho de celda establecido en 150; este ancho de celda de cuadrícula de diseño corresponde a tres anchos de celda en la cuadrícula del mapa que aparece a continuación:

Diseño Cuadrícula con Ancho de celda establecido en 150

Esta segunda imagen muestra el diseño obtenido tras ejecutar el diseño Cuadrícula con el Ancho de celda establecido en 100; este ancho de celda de cuadrícula de diseño corresponde a dos anchos de celda en la cuadrícula del mapa que aparece a continuación:

Diseño Cuadrícula con Ancho de celda establecido en 100

Alto de celda

Este parámetro especifica el alto de cada celda de cuadrícula.

La siguiente imagen muestra el diseño obtenido tras ejecutar el diseño Cuadrícula con el Alto de celda establecido en 150; este alto de celda de cuadrícula de diseño corresponde a tres altos de celda en la cuadrícula del mapa que aparece a continuación:

Diseño Cuadrícula con Alto de celda establecido en 150

Esta segunda imagen muestra el diseño obtenido tras ejecutar el diseño Cuadrícula con el Alto de celda establecido en 100; este alto de celda de cuadrícula de diseño corresponde a dos altos de celda en la cuadrícula del mapa que aparece a continuación:

Diseño Cuadrícula con Alto de celda establecido en 100
