Resumen
La comprobación Entidad sobre entidad busca entidades de la misma capa o de dos capas de entidades diferentes que comparten una relación espacial y las devuelve como resultados.
Flujos de trabajo compatibles
Las comprobaciones de ArcGIS Data Reviewer admiten varios métodos para implementar la revisión automática de datos. La tabla siguiente identifica los métodos de implementación admitidos para esta comprobación:
| Flujo de trabajo | Compatibles | Licencia |
|---|---|---|
Regla de atributo de validación | Sí (ArcGIS Pro 2.5 o posterior) | Disponible con una licencia de ArcGIS Pro Standard y de Data Reviewer. |
Regla de atributo de restricción | Sí (ArcGIS Pro 2.4 o posterior) | Disponible con una licencia de ArcGIS Pro Standard y de Data Reviewer. |
Ejecutar comprobaciones de datos | Sí (ArcGIS Pro 3.4 o posterior) | Disponible con la licencia de Data Reviewer |
Heredado:
Las reglas de Reviewer basadas en mapas están obsoletas y no están disponibles para su uso. Se recomienda que migre los flujos de trabajo de revisión automática a las capacidades de Data Reviewer disponibles en las reglas de atributos. Abrir o guardar un documento de mapa (archivo .aprx) en ArcGIS Pro 3.0 o versiones posteriores elimina todas las reglas de mapa existentes del documento.
Descripción general
La comprobación Entidad sobre entidad identifica entidades que están relacionadas espacialmente, como una carretera en una entidad de suelo o un lago rodeado de pastos. Las entidades de la misma clase de entidad también pueden superponerse entre sí y compartir valores de atributo comunes.
Cuando se configura como una regla de restricción, se devuelve un error si se crea o modifica una entidad que cumpla las condiciones definidas en los parámetros de la regla.
Cuando se configura como una regla de validación, se crea un error para cada entidad que cumpla las condiciones definidas en los parámetros de la regla. Puede acceder a este error en el panel Inspector de errores.
Escenarios de la industria
Esta comprobación se puede utilizar en los siguientes casos:
- En la administración de parcelas, la comprobación Entidad sobre entidad garantiza que las unidades de lote en las parcelas fiscales no se superponen.
- En la administración de direcciones, las entidades de línea de centro de carreteras que contengan superposiciones o espacios vacíos en los rangos de direcciones pueden afectar a la precisión de los localizadores utilizados en la geocodificación.
- En la administración de servicios públicos de agua, la conexión de entidades a distintos valores en atributos de clave es un problema común. Por ejemplo, pueden producirse errores si se conecta una válvula a una tubería, pero los diámetros de las tuberías son diferentes, por ejemplo, al conectar una válvula con un diámetro de 12 pulgadas a dos tuberías de agua de un diámetro de 8 pulgadas.
- En la administración de servicios eléctricos, para un análisis de red apropiado, las entidades conectadas entre sí deben estar situadas en los extremos de otras entidades. Por ejemplo, pueden producirse errores de análisis si una entidad de interruptor no corta la línea de conductor principal a la que está conectado.
- Cuando se utilizan datos de ArcGIS Indoors, los polígonos de unidades como oficinas, baños y salas de descanso deben estar dentro de los límites horizontal y vertical del nivel correspondiente.
Sintaxis de reglas de atributos
| Parámetro | Requerido | Descripción | Flujo de trabajo |
|---|---|---|---|
Subtipo | No | El subtipo al que se aplica la regla. | Restricción |
Validación | |||
Atributo | No | Una consulta que identifica las entidades a las que se aplica la regla. | Validación |
|
Entidades para comparar |
Sí |
Las entidades de entrada se devuelven como errores en función de su relación con las entidades de esta fuente de datos. Las entradas válidas son las entidades de puntos, polilínea y poligonales. | Restricción |
Validación | |||
Filtro | No | Una consulta que identifica las entidades que se incluirán en la regla, a partir de la fuente de datos especificada en el parámetro Entidades para comparar. | Validación |
|
Relación espacial |
Sí | Relación espacial que se evaluará. Los tipos de relaciones espaciales incluyen los siguientes:
| Restricción |
Validación | |||
Cadena de caracteres DE-9IM | Condicional | Este parámetro se requiere si el parámetro Relación espacial se establece en DE-9IM. Más información sobre la creación de una cadena de caracteres DE-9IM | Restricción |
Validación | |||
| Distancia de búsqueda horizontal |
No | Distancia de zona de influencia horizontal que se usa para determinar la relación espacial. Este parámetro solo está disponible si el parámetro Relación espacial tiene el valor Interseca. | Restricción |
Validación | |||
Evaluar Z | No | Esta opción evalúa los valores z comparando dos entidades con el fin de determinar si la relación espacial persiste en Z, además de en X e Y. En la actualidad, este parámetro está disponible para combinaciones de relaciones espaciales y tipos de geometrías. Consulte la sección Evaluar las relaciones espaciales y los tipos de geometrías compatibles con el parámetro Z para obtener indicaciones sobre las configuraciones disponibles. Nota:Todas las clases de entidad que participan en la regla Entidad sobre entidad con Evaluar Z habilitado deben tener el mismo sistema de coordenadas verticales. | Validación |

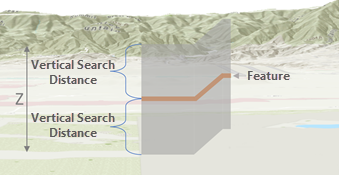

Distancia de búsqueda vertical | Condicional | Subparámetro de Evaluar Z que evalúa una distancia de búsqueda vertical por encima y por debajo de una entidad de manera que no se requiera una coincidencia exacta de los valores z entre dos entidades. Esta opción solo está habilitada cuando se activa la casilla de verificación Evaluar Z.  | Validación |
Relación de atributos | No | Una vez evaluada la relación espacial, esta opción permite incluir en la validación la comparación de los valores de los atributos. Por ejemplo, esta opción se puede usar para identificar entidades que se intersecan y comparten un valor de atributo común. | Validación |
| Invertir relación |
No | Una vez evaluada la relación, esta opción determina si el resultado se debe utilizar tal cual o invertido. Por ejemplo, esta opción se puede utilizar para identificar entidades que no se intersecan o que no están dentro de una distancia definida de otra entidad.
| Restricción |
Validación | |||
Desencadenadores | Sí | Los eventos de edición que desencadenan la regla para aplicarla.
| Restricción |
|
Nombre |
Sí | Un título o nombre únicos para la regla. Esta información se utiliza para soportar la trazabilidad de los requisitos de calidad de datos, la generación de informes automatizada y los flujos de trabajo correctivos. | Restricción |
Validación | |||
|
Descripción |
No | Descripción del error que define cuando se encuentra una entidad no conforme. Esta información se utiliza para proporcionar orientación para los flujos de trabajo correctivos. | Restricción |
Validación | |||
|
Gravedad |
No | La gravedad del error asignada cuando se encuentra una entidad no conforme. Este valor indica la importancia del error en relación con otros errores. Rango de valores de 1 a 5, siendo 1 la prioridad mayor y 5 la prioridad menor. | Validación |
|
Etiquetas |
No | La propiedad Tag de la regla. Esta información se utiliza en la creación de reglas y en los flujos de trabajo de administración para soportar la trazabilidad y la generación de informes de los requisitos de calidad de los datos. | Restricción |
Validación |
Sintaxis de Ejecutar comprobaciones de datos
| Parámetro | Requerido | Descripción |
|---|---|---|
Entidad de entrada | Sí | Capa de entidades de entrada evaluada por la regla. |
Atributo | No | Una consulta que identifica las entidades a las que se aplica la regla. |
Entidades para comparar | Sí | Las entidades de entrada se devuelven como errores en función de su relación con las entidades de esta fuente de datos. |
Filtro | No | Una consulta que identifica las entidades que se incluirán en la regla, a partir de la fuente de datos especificada en el parámetro Entidades para comparar. |
Relación espacial | Sí | Relación espacial que se evaluará. Los tipos de relaciones espaciales incluyen los siguientes:
|
Cadena de caracteres DE-9IM | Condicional | Este parámetro se requiere si el parámetro Relación espacial se establece en DE-9IM. Más información sobre la creación de una cadena de caracteres DE-9IM |
Relación de atributos | No | Una vez evaluada la relación espacial, esta opción permite incluir en la validación la comparación de los valores de los atributos. Por ejemplo, esta opción se puede usar para identificar entidades que se intersecan y comparten un valor de atributo común. |
Invertir relación | No | Una vez evaluada la relación, esta opción determina si el resultado se debe utilizar tal cual o invertido. Por ejemplo, esta opción se puede utilizar para identificar entidades que no se intersecan o que no están dentro de una distancia definida de otra entidad.
|
Nombre | No | Un título o nombre únicos para la regla. Esta información se utiliza para soportar la trazabilidad de los requisitos de calidad de datos, la generación de informes automatizada y los flujos de trabajo correctivos. |
Extensión visible | No | Evalúa la extensión visible del mapa. |
Extensión completa | No | Evalúa la extensión completa de los datos. |
Evaluar las relaciones espaciales y los tipos de geometrías compatibles con el parámetro Z
| Clase de entidad 1 | Relación espacial | Clase de entidad 2 (entidades para comparar) |
|---|---|---|
Punto | Toca | Línea |
Punto | Interseca | Línea |
Línea | Toca | Punto |
Línea | Interseca | Punto |
Línea | Toca | Línea |
Línea | Dentro de | Línea |
Línea | Interseca | Línea |
Línea | Cruza | Línea |
Línea | Superpone | Línea |
Polígono | Dentro de | Polígono |
Polígono | Interseca | Polígono |
Polígono | Interseca | Punto |
Punto | Interseca | Polígono |
Línea | Dentro de | Polígono |
Notas
Tenga en cuenta lo siguiente al utilizar la comprobación:
- Las fuentes de datos de las entidades de entrada y el parámetro Entidades para comparar deben compartir una referencia común.
- Cuando esta comprobación se crea como regla (de restricción) de atributo, la compatibilidad de datasets basados en sistemas de coordenadas geográficas se limita a los que utilizan Web Mercator (WKID 3857) o WGS84 (WKID 4326).
- Se aplican las siguientes condiciones cuando se crea esta comprobación como regla (de validación) de atributo:
- Las fuentes de datos para el parámetro Entidades para comparar deben incluir un campo de Id. global.
- Los valores de atributos Validation Status de las entidades de entrada y las fuentes de datos incluidas en el parámetro Entidades para comparar se ignoran durante la evaluación. Por ejemplo, durante la evaluación de la regla se siguen teniendo en cuenta las entidades de entrada con un estado de validación de 0 (No se requiere ningún cálculo, no se requiere validación, sin errores), 1 (No se requiere ningún cálculo, no se requiere validación, se han producido errores), 4 (Se requiere cálculo, no se requiere validación, sin errores) o 5 (Se requiere cálculo, no se requiere validación, se han producido errores).
- Los parámetros Atributo y Filtro se limitan a los operadores de comparación (=, <>, >, <, >= y <=) y lógicos (AND/OR, IN/NOT IN, LIKE/NOT LIKE y IS NULL).
- Incluya las fuentes de datos del parámetro Entidades para comparar cuando cree paquetes de proyectos o mapas y cuando comparta capas web con la capacidad Validación habilitada.
- Se devuelve la geometría de un elemento en ubicación de una geometría de error cuando esta comprobación se configura utilizando la relación espacial Intersección con el parámetro Distancia de búsqueda.
- Los parámetros de filtro Atributo, Entidades para comparar y Relación de atributos no admiten los siguientes tipos de campos: Big Integer, Date Only, Time Only y Timestamp Offset.
- DE-9IM no se admite cuando la casilla de verificación Evaluar Z está activada.
- El parámetro Evaluar Z no está disponible con Ejecutar comprobaciones de datos.
