La herramienta Trazado poligonal
permite introducir valores con una sola mano utilizando el teclado numérico. Las siguientes secciones describen diferentes ejemplos de entrada de trazado poligonal, accesos directos e invalidaciones.
Antes de introducir un trazado poligonal, asegúrese de que las unidades de distancia y dirección se hayan definido correctamente para el proyecto. También puede hacer clic en las flechas desplegables de los campos Dirección y Longitud de arco de la cuadrícula del trazado poligonal para configurar los parámetros de entrada predeterminados para las líneas curvas.
Más información sobre la creación de trazados poligonales
Trazado poligonal con curva a la izquierda (rumbo de cuadrante, pies)
Los datos son los siguientes:
- Línea recta, N45°59'59'"E, 100.00 pies.
- Radio izquierdo de la curva tangente 50 pies, longitud de arco 60 pies.
- Tangente de curva de salida, línea recta, 50 pies
En la cuadrícula de trazado poligonal, los parámetros de curva predeterminados se establecen en Tangente para el campo Dirección y Longitud de arco para el campo de parámetro de curva.
Para introducir un trazado poligonal con una curva no tangente a la izquierda, las pulsaciones del teclado numérico son las siguientes:
- 45.5959-1 INTRO 100 INTRO
- INTRO 0 INTRO -50 INTRO 60 INTRO
- INTRO 50 INTRO
Sugerencia:
El * delante del valor de dirección en el campo Dirección indica que la dirección es tangente a la línea anterior.

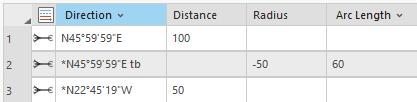

Con los parámetros de curva predeterminados establecidos en Cuerda para el campo Dirección y Longitud de arco para el campo de parámetro de curva, el mismo trazado poligonal se introduciría de la siguiente manera:
- 45.5959-1 INTRO 100 INTRO
- * INTRO 0 INTRO -50 INTRO 60 INTRO (El * indica que la dirección debe ser tangente a la dirección anterior o tangente a la salida de una curva. En este caso, el * indica que la curva debe ser tangente, aunque la dirección de curva predeterminada esté establecida en Cuerda).
- * INTRO 50 INTRO
Trazado poligonal con curva a la derecha (acimut norte, metros)
Los datos son los siguientes:
- 89°15'37'", 40,2 metros
- 179°47'46'", 6 metros
- Radio de la curva tangente a la derecha 8,2 metros, longitud de arco 11,6 metros
- Línea recta de la tangente de la curva de salida 32 metros
- 359°45'14'", 19 metros, trazado poligonal cerrado
En la cuadrícula de trazado poligonal, los parámetros de curva predeterminados se establecen en Tangente para el campo Dirección y Longitud de arco para el campo de parámetro de curva.
Para introducir un trazado poligonal utilizando un acimut norte, metros y con una curva girando a la derecha, las teclas que se deben pulsar en el teclado numérico son las siguientes:
- 89.1537 INTRO 40.2 INTRO
- 179.4746 INTRO 6 INTRO
- INTRO 0 INTRO 8.2 INTRO 11.6 INTRO
- INTRO 32 INTRO
- 359.4514 INTRO 19* INTRO (el * del campo Distancia indica que el trazado poligonal se debe cerrar en su punto de inicio, independientemente de la tolerancia de cierre especificada).

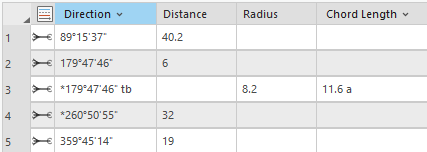

Con los parámetros de curva predeterminados establecidos en Cuerda para el campo Dirección y Longitud de cuerda para el campo de parámetro de curva, el mismo trazado poligonal se introduciría de la siguiente manera:
- 89.1537 INTRO 40.2 INTRO
- 179.4746 INTRO 6 INTRO
- * INTRO 0 INTRO 8.2 INTRO 11.6a INTRO (* es la excepción de la dirección de la tangente y a es la excepción de longitud del arco)
- * INTRO 32 INTRO
- 359.4514 INTRO 19* INTRO
Trazado poligonal empezando por una curva no tangente (rumbo de cuadrante, pies)
El siguiente ejemplo muestra la invalidación de los parámetros de curva en un trazado poligonal. Los datos son los siguientes:
- Curva no tangente con rumbo de cuerda N41°56'06'"E, radio 50 pies, longitud de cuerda 25 pies
- Línea recta, S80°25'24'"E, 50 pies
- Curva tangente girando a la derecha, radio 25 pies, longitud de arco 50 pies
En la cuadrícula de trazado poligonal, los parámetros de curva predeterminados se establecen en Tangente para el campo Dirección y Longitud de arco para el campo de parámetro de curva.
Para introducir un trazado poligonal comenzando por una curva no tangente girando a la derecha, las pulsaciones del teclado numérico son las siguientes:
- 41-56-06-1CB (o 41.5606-1cb) INTRO 0 INTRO 50 INTRO 25c INTRO(cb es la invalidación de rumbo de cuerda y c es la invalidación de longitud de cuerda).
- 80.2524-2 INTRO 50 INTRO
- INTRO 0 INTRO 25 INTRO 50 INTRO

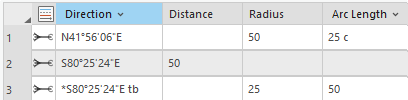

Con los parámetros de curva predeterminados establecidos en Cuerda para el campo de dirección de curva y Longitud de arco para el campo de parámetro de curva, el mismo trazado poligonal se introduciría de la siguiente manera:
- 41-56-06-1 (o 41.5606-1) INTRO 0 INTRO 50 INTRO 25c INTRO
- 80.2524-2 INTRO 50 INTRO
- * INTRO 0 INTRO 25 INTRO 50 INTRO (El * indica que la dirección debe ser tangente a la dirección anterior o tangente a la salida de una curva).
Consulte la sección Invalidaciones de curva a continuación para obtener más información al respecto.
Trazado poligonal empezando por una curva de rumbo radial (rumbo de cuadrante, pies)
El siguiente ejemplo muestra cómo introducir curvas de rumbo radial. Los datos son los siguientes:
- Línea recta, S80°25'24'"E, 50 pies
- Línea recta, 20° en sentido horario desde el rumbo anterior, 45 pies
- Curva con rumbo radial, S41°26'06'"E girando a la derecha, radio 25, delta (ángulo central) 45
- Curva tangente girando a la derecha, radio 25, delta 45
- Línea recta, N25°35'05'"E, 45 pies
- Línea recta, 80° en sentido antihorario desde el rumbo anterior, 45 pies
En la cuadrícula de trazado poligonal, los parámetros de curva predeterminados se establecen en Radial para el campo Dirección y Longitud de arco para el campo de parámetro de curva.
Para introducir un trazado poligonal con accesos directos, las pulsaciones del teclado numérico son las siguientes:
- 80.2524-2 INTRO 50 INTRO
- +20 INTRO 45 INTRO
- 41.2606-2 INTRO 0 INTRO 25 INTRO 45d INTRO (es la invalidación del ángulo delta)
- * INTRO 0 INTRO 25 INTRO 45d INTRO(* es la invalidación de la dirección de la tangente)
- 25.3505-1 INTRO 45 INTRO
- -80 INTRO 45 INTRO
Trazado poligonal con una curva a la que le falta un radio
Si necesita introducir una curva a la que le falta un radio, puede usar la herramienta Arco circular para calcular el radio faltante:
- Haga clic en la herramienta Línea de 2 puntos
debajo de la pata de trazado poligonal para activar la herramienta y las herramientas de edición de construcción. - Haga clic con el botón derecho en el mapa y en Arco circular
para abrir el cuadro de diálogo Arco circular. - Haga clic en los cuadros desplegables de la columna de la izquierda para elegir los parámetros de la curva e introduzca los valores de la curva correspondientes en los cuadros de texto de la derecha.
Por ejemplo, para introducir una curva tangente con un delta y una longitud de arco (falta el radio), elija Dirección de tangente, Ángulo delta y Longitud de arco como parámetros de curva.
- Después de escribir el último parámetro de la curva, pulse la tecla Intro para crear la curva y rellenar los valores de la curva en la cuadrícula de trazado poligonal.
El radio se calcula a partir de los parámetros de curva proporcionados y se rellena en el campo Radio de la cuadrícula de trazado poligonal.
Trazado poligonal con acceso directo a la calculadora (rumbo de cuadrante, pies)
El siguiente ejemplo muestra un trazado poligonal que utiliza un acceso directo a la calculadora para agregar dos valores. En los campos Distancia, Radio y Longitud de arco puede sumar, restar, multiplicar y dividir valores. Los datos son los siguientes:
- Línea recta, N45°25'30"E, 100.00 pies
- Radio de la curva tangente a la derecha = 45 + medio ancho de carretera, longitud de arco 60 pies
- Tangente de curva de salida, línea recta, 50 pies
En la cuadrícula de trazado poligonal, los parámetros de curva predeterminados se establecen en Tangente para el campo Dirección y Longitud de arco para el campo de parámetro de curva.
Para introducir un trazado poligonal con acceso directos a la calculadora, las pulsaciones del teclado numérico son las siguientes:
- 45-25-30-1 INTRO 100 INTRO
- INTRO 0 INTRO 45+30 INTRO 60 INTRO
- INTRO 50 INTRO
Trazado poligonal con ángulos internos (acimut norte y metros)
En la cuadrícula de trazado poligonal, los ángulos internos se introducen empezando con un + o un -. El + indica un ángulo que va en el sentido de las agujas del reloj desde la línea anterior y el - indica un ángulo que va en sentido contrario a las agujas del reloj desde la línea anterior. Antes de introducir un trazado poligonal con ángulos internos, asegúrese de que la opción Vista atrás esté configurada para el modo de ángulo. Para definir el modo de ángulo, haga clic en el menú de trazado poligonal
y luego en Opciones.
Un trazado poligonal con ángulos internos debe empezar con una línea con un rumbo o dirección conocidos. Esta primera línea se convierte entonces en la línea de vista atrás para el primer ángulo interno introducido.
En el siguiente ejemplo se muestra un trazado poligonal que se introduce con ángulos internos en lugar de rumbos:
- Comenzando con la línea más a la izquierda, línea recta que va 90 grados al sur, a lo largo de 9,75 metros
- Línea recta que va 90 grados al oeste, a lo largo de 32,22 metros desde la línea anterior
- Línea recta que va en un ángulo de 103°06'25", a lo largo de 10,01 metros de la línea anterior
- Línea recta que va en un ángulo interno de 76°53'35" a lo largo de 34,50 metros de la línea anterior
Para introducir el trazado poligonal anterior con ángulos internos, las pulsaciones del teclado numérico son las siguientes:
- 180 INTRO 9.75 INTRO
- -90 INTRO 32.22 INTRO
- -103-06-25 INTRO 10.02 INTRO
- -76-53-35 INTRO 34.5 INTRO
Introducir curvas con ángulos internos
Las curvas tangentes se introducen de la misma forma que las introduciría utilizando direcciones. La dirección de la línea anterior se utiliza como dirección tangente de la curva. Cuando se introduce una línea o una curva que sigue a una curva tangente utilizando ángulos internos, la dirección tangente de salida de la curva se utiliza como línea de vista atrás para el siguiente ángulo interno.
Las curvas de rumbo de cuerda se introducen utilizando el ángulo interno entre la línea de vista atrás anterior y la línea de cuerda de la curva (ángulo naranja en el gráfico inferior). Cuando se introduce una línea o una curva siguiendo una curva de rumbo de cuerda utilizando ángulos internos, la dirección tangente de salida de la curva se utiliza como línea de vista atrás para el siguiente ángulo interno (ángulo verde en el gráfico inferior).
Las curvas de rumbo radial se introducen utilizando el ángulo interno entre la línea de vista atrás anterior y el rumbo radial de la curva (ángulo naranja en el gráfico inferior). Cuando se introduce una línea o una curva siguiendo una curva de rumbo radial utilizando un ángulo interno, el rumbo radial de la curva se utiliza como línea de vista atrás para el siguiente ángulo interno (ángulo verde en el gráfico inferior).
Sugerencia:
Para ver el rumbo radial de una curva, introduzca un ángulo interno de +0. La siguiente línea trazada será la línea de rumbo radial de la curva.
Configurar parámetros de entrada de datos para líneas curvas
Al introducir curvas en la cuadrícula de trazado poligonal, el tipo de dirección de curva se puede establecer en dirección tangente, dirección de cuerda o dirección radial. En proyectos nuevos, el tipo de dirección predeterminado para la cuadrícula de trazado poligonal se establece en dirección tangente. Para cambiar el tipo de dirección de curva predeterminado, haga clic en la flecha desplegable de Dirección y elija Cuerda o Radial. Para cambiar los parámetros de curva predeterminados, haga clic en la flecha desplegable de Longitud de arco y elija Longitud de cuerda o Ángulo Delta.
Los parámetros de curva en la cuadrícula de trazado poligonal se pueden cambiar temporalmente con invalidaciones en cualquier momento. Por ejemplo, para invalidar la dirección tangente con el tipo de dirección radial rb después de introducir la dirección de la curva, como 41-56-06rb.
Para la dirección de la curva, especifique un radio negativo para una curva que gira a la izquierda. De lo contrario, la curva gira a la derecha.
Para obtener más invalidaciones de curva, consulte la sección Invalidaciones de curva que aparece a continuación.
Tangencia
Una línea o curva de trazado poligonal se puede convertir en tangente de la línea o curva anterior escribiendo un asterisco (*) en el campo Dirección y pulsando Intro. Después de pulsar Intro, el campo Dirección se actualiza para mostrar la dirección tangente. Se coloca un asterisco antes del valor de dirección para indicar que es tangente a la dirección de la línea anterior.
Si un valor de dirección del campo Dirección está precedido de un asterisco, seguirá siendo tangente a la dirección anterior. Esto significa que, si se cambia el valor de dirección anterior, se recalculará la dirección con el asterisco para que sea tangente al valor actualizado.
Información adicional sobre el teclado
Tenga en cuenta lo siguiente al trabajar con el teclado numérico:
- Los rumbos de cuadrante se introducen escribiendo un guión (-) y el número del cuadrante. Por ejemplo, S80°25'24'"E se puede introducir como 80-25-24-2 u 80.2524-2.
- El siguiente rumbo del trazado poligonal se rellena automáticamente con el rumbo de la tangente de salida del rumbo anterior.
De este modo, es más sencillo introducir una curva tangente y salir de una curva con una línea recta tangente.
- Para introducir una curva circular, escriba un cero (0) en el campo Distancia y pulse Intro.
- Se utiliza un radio negativo para una curva girando a la izquierda. De lo contrario, la curva gira a la derecha.
- Un asterisco (*) en el campo Dirección indica que la dirección debe ser tangente a la dirección anterior o tangente a la salida de una curva.
- Un asterisco (*) en los campos Distancia o Longitud de arco indica que esta es la última pata del trazado poligonal y que el trazado poligonal debe cerrarse, independientemente de la tolerancia de cierre especificada.
- Inserte una fila haciendo clic con el botón derecho del ratón en una fila existente y haciendo clic en Insertar antes o en Insertar después.
- Elimine una fila haciendo clic con el botón derecho del ratón en una fila y seleccionando Eliminar fila.
- Reorganice una fila arrastrándola a una ubicación diferente. El trazado poligonal se vuelve a calcular basándose en el nuevo orden de los cursos.
- Para invertir la dirección de un rumbo, haga clic con el botón derecho en el rumbo y seleccione Invertir dirección.
- Muévase por las celdas de la cuadrícula del trazado poligonal utilizando las teclas de flecha o pulsando Esc.
Terreno a cuadrícula
Cuando Terreno a cuadrícula
está activado, las líneas creadas a partir de dimensiones de trazado poligonal introducidas se escalan y rotan según las correcciones de terreno a cuadrícula especificadas. Las dimensiones introducidas no cambian.
Para obtener más información, consulte Activar correcciones de terreno a cuadrícula.
Accesos directos de entrada de datos
La herramienta Trazado poligonal utiliza los siguientes accesos directos e invalidaciones.
Accesos directos de rumbo de cuadrante
Al introducir direcciones con el formato de rumbo de cuadrante, puede utilizar números para especificar el cuadrante en lugar de escribir las letras requeridas. Esto le permite trabajar solamente con el teclado numérico y acelera el proceso de entrada de datos.
| Cuadrante | Pulsación del teclado | Uso en el campo de cuadrícula | Ejemplo |
|---|---|---|---|
Cuadrante noreste (NE) | -1 | Dirección | 45-59-59-1 |
Cuadrante sudeste (SE) | -2 | Dirección | 45-59-59-2 |
Cuadrante sudoeste (SW) | -3 | Dirección | 45-59-59-3 |
Cuadrante noroeste (NW) | -4 | Dirección | 45-59-59-4 |
Accesos directos de cierre
Cierre un trazado poligonal mediante las siguientes pulsaciones del teclado:
| Pulsación del teclado | Uso en el campo de cuadrícula | Descripción | Ejemplo |
|---|---|---|---|
* | Distancia, Radio, Longitud de arco y Longitud de cuerda | Cerrar un trazado poligonal en su punto inicial o en la ubicación de cierre definida independientemente de la tolerancia de cierre. Se impone el cierre. | 45-20-30-1 INTRO 25* |
Accesos directos de ángulo
Pueden usarse accesos directos de cálculo de dirección una vez introducida la primera pata del trazado poligonal. Los siguientes métodos abreviados de cálculo de dirección utilizan la dirección de la pata de trazado poligonal anterior:
| Pulsación del teclado | Uso en el campo de cuadrícula | Descripción | Ejemplo |
|---|---|---|---|
+<ángulo> | Dirección | Sumar el ángulo introducido (en sentido horario) a la dirección anterior para obtener la dirección para el siguiente recorrido. | +20 |
-<ángulo> | Dirección | Restar el ángulo introducido (en sentido antihorario) de la dirección anterior para obtener la dirección para el siguiente recorrido. | -20 |
+ | Dirección | Sumar 90° (en sentido horario) a la dirección anterior para obtener la dirección para el siguiente recorrido. | Escribir + en lugar de una dimensión. |
- | Dirección | Restar 90° (en sentido antihorario) de la dirección anterior para obtener la dirección para el siguiente recorrido. | Escribir - en lugar de una dimensión. |
Accesos directos a la calculadora
Utilice los operadores de los campos Distancia, Radio, Longitud de arco y Longitud de cuerda para calcular y derivar distancias rápidamente.
| Operador | Uso en el campo de cuadrícula | Descripción | Ejemplo |
|---|---|---|---|
+ | Distancia, Radio, Longitud de arco y Longitud de cuerda | Sumar dos distancias. | Sumar un ancho de FILA a un radio existente para obtener el radio exterior. Escriba 30+15 en el campo Radio. |
- | Distancia, Radio, Longitud de arco y Longitud de cuerda | Restar dos distancias. | Restar una longitud descrita en un plano, por ejemplo, si el plano indica, "..excepto al norte 52,8 pies", escriba100-52.8 en el campo Distancia. |
* | Distancia, Radio, Longitud de arco y Longitud de cuerda | Multiplicar una distancia. | Introduzca una fachada de carretera y multiplique el valor por el número de lotes con la misma fachada para obtener la longitud de la fachada FILA. Escriba 40*4 en el campo Distancia. |
/ | Distancia, Radio, Longitud de arco y Longitud de cuerda | Dividir una distancia. | Dividir una línea para obtener el ancho proporcionado. Escriba 122/3 en el campo Distancia para obtener una longitud proporcionada de 40.67. |
Invalidaciones de curvas
Es posible que las curvas descritas en un mapa catastral o plano no se ajusten a un único conjunto de parámetros de curvas, como el radio y la longitud de arco. Use los siguientes accesos directos para invalidar los parámetros de curva de los campos Dirección, Radio, Longitud de arco, Longitud de cuerda y Ángulo Delta:
| Invalidación | Pulsación del teclado | Uso en el campo de cuadrícula | Ejemplo |
|---|---|---|---|
Curva de rumbo tangente | tb o TB | Dirección | 41-56-06-4tb (utilizando el rumbo del cuadrante) |
Curva de rumbo radial | rb o RB | Dirección | 41-56-06rb (utilizando acimut norte y grados-minutos-segundos) |
Curva de rumbo de cuerda | cb o CB | Dirección | 41-56-06cb (utilizando acimut norte y grados-minutos-segundos) |
Longitud de cuerda | c o C | Longitud del arco y Ángulo Delta | 25,01c |
Delta (ángulo central) | d o D | , Longitud de arco y Longitud de cuerda | 90-59-59d |
Longitud de arco | a o A | Longitud de cuerda y Ángulo Delta | 25,01a |
Nota:
Cuando se invalida un campo de parámetro de curva para un rumbo de trazado poligonal, ese campo de parámetro de curva permanecerá invalidado para dicho rumbo. Para cambiar la excepción, debe especificar una nueva invalidación de curva.Por ejemplo, si el campo del parámetro de curva de longitud de arco se invalida con un ángulo d para delta, permanecerá invalidado como ángulo delta para ese recorrido. Para volver a la longitud del arco, será necesario utilizar un parámetro de invalidación.
Invalidaciones de distancia
Use los siguientes accesos directos para invalidar las distancias de los campos Distancia, Radio, Longitud de arco y Longitud de cuerda:
| Invalidación | Pulsación del teclado | Uso en el campo de cuadrícula | Ejemplo |
|---|---|---|---|
Metros | m o M | Distancia, Radio, Longitud de arco y Longitud de cuerda | 25m |
Kilómetros | km o KM | Distancia, Radio, Longitud de arco y Longitud de cuerda | 25km |
Pies | ft o FT | Distancia, Radio, Longitud de arco y Longitud de cuerda | 25pies |
Yardas | yd o YD | Distancia, Radio, Longitud de arco y Longitud de cuerda | 25yds |
Millas | mi o MI | Distancia, Radio, Longitud de arco y Longitud de cuerda | 25millas |
Sugerencia:
Puede utilizar la abreviatura de la unidad de distancia para invalidar cualquier distancia que forme parte del proyecto de ArcGIS Pro en la cuadrícula de trazado poligonal.Más información sobre cómo agregar y establecer unidades en un proyecto
