Suavizado con conservación de entidades (Spatial Analyst)

Disponible con una licencia de Spatial Analyst.

Resumen

Suaviza un ráster de superficie eliminando el ruido y conservando las entidades.

Más información sobre el funcionamiento de Suavizado con conservación de entidades

Ilustración

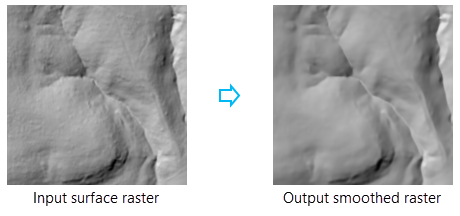

Ilustración de la herramienta Suavizado con conservación de entidades

Uso

  • Esta herramienta puede utilizarse para eliminar el ruido de un ráster de modelo digital de elevación (DEM). Puede utilizarse en cualquier flujo de trabajo de análisis en el que se desee un resultado final más suavizado.

  • Esta herramienta tiene varios parámetros que afectan al proceso de suavizado. Pueden utilizarse por separado o en combinación para personalizar los resultados para su aplicación específica. El análisis puede controlarse de las siguientes maneras:

    • El tamaño de la vecindad alrededor de las celdas que se van a suavizar.
    • La inclinación relativa de la variación local que se verá afectada.
    • El número de veces que se aplicará el proceso de suavizado.
    • La altura relativa de los objetos que se verán afectados.
  • El parámetro Distancia de vecindad define el tamaño de la vecindad. Proporcione un valor pequeño que garantice que solo se eliminará el ruido y se conservarán las entidades del ráster de entrada. Por ejemplo, un ajuste de 5 celdas dará como resultado una ventana de procesamiento de 11 por 11 celdas, que suele ser un buen punto de partida.

  • El parámetro Umbral de diferencia normal define el cambio máximo potencial de la inclinación del borde de la entidad (en grados) en una sola iteración. Especificar un valor pequeño (como 15 grados o menos) garantiza que solo se suavizarán los bordes planos de las entidades.

  • El parámetro Cambio máximo de elevación define el cambio máximo potencial de la altura de la entidad en una sola iteración. Especificar un valor pequeño (como 0,5 metros o menos) garantiza que solo se suavizarán las entidades cortas.

  • El parámetro Número de iteraciones especifica el número de veces que se repetirá el proceso de suavizado. Especificar valores mayores puede incrementar la suavidad del ráster de salida; sin embargo, un mayor número de iteraciones provocará un tiempo de procesamiento adicional. En muchos casos, un valor pequeño (como 3) funciona bien para este parámetro.

  • Cuando el valor del parámetro Ráster de superficie de entrada tiene definido un sistema de coordenadas verticales, se respetará la unidad z del sistema de coordenadas verticales en el análisis. Si el ráster de superficie de entrada no tiene definido un sistema de coordenadas verticales, especifique el valor del parámetro Unidad z para garantizar el cómputo correcto de los vectores normales durante el análisis.

  • Esta herramienta se puede agilizar mediante una GPU, lo que significa que si en el sistema hay disponible una unidad de procesamiento de gráficos (GPU), se utilizará para mejorar el rendimiento de la herramienta. Utilice el parámetro Dispositivo objetivo para el análisis (analysis_target_device en Python) para controlar si la GPU o la CPU se utilizarán para ejecutar la herramienta.

    Consulte Procesamiento de GPU con Spatial Analyst para obtener más información sobre GPU compatibles, configurar y trabajar con dispositivos GPU, así como sugerencias de solución de problemas.

  • Esta herramienta admite el procesamiento en paralelo. Si su equipo tiene varios procesadores o procesadores con varios núcleos, puede conseguir un mayor rendimiento, especialmente en los datasets mayores. El tema de ayuda Procesamiento en paralelo con Spatial Analyst contiene detalles acerca de esta posibilidad y cómo configurarla.

  • Cuando el formato de ráster de salida es .crf, esta herramienta admite el entorno de almacenamiento ráster Pirámide. De forma predeterminada, se crearán pirámides en la salida. Para cualquier otro formato de salida, este entorno no es compatible y no se crearán pirámides.

  • Consulte Entornos de análisis y Spatial Analyst para obtener detalles adicionales sobre los entornos de geoprocesamiento que se aplican a esta herramienta.

Parámetros

EtiquetaExplicaciónTipo de datos
Ráster de superficie de entrada

Ráster de entrada de superficie.

Raster Layer
Unidades de distancia
(Opcional)

Especifica la unidad de distancia que se utilizará para el parámetro Distancia de vecindad. El valor predeterminado es Celdas.

  • CeldasLa unidad de distancia será celdas.
  • MetrosLa unidad de distancia será metros.
  • CentímetrosLa unidad de distancia será centímetros.
  • KilómetrosLa unidad de distancia será kilómetros.
  • PulgadasLa unidad de distancia será pulgadas.
  • PiesLa unidad de distancia será pies.
  • YardaLa unidad de distancia será yardas.
  • MillasLa unidad de distancia será millas.
String
Distancia de vecindad
(Opcional)

La distancia a la celda objetivo que define el tamaño de la vecindad de procesamiento.

El valor debe ser un número positivo. El valor predeterminado es 5 celdas.

Double
Umbral de diferencia normal
(Opcional)

La diferencia máxima normal de una celda vecina que debe incluirse en el cómputo de un nuevo valor de celda para la celda de procesamiento actual. Una diferencia normal es un ángulo formado por el vector normal de una celda vecina y el vector normal de la celda de procesamiento actual.

El valor puede ser cualquier número entre –180 grados y 180 grados. El valor predeterminado es 15 grados.

Double
Número de iteraciones
(Opcional)

El número de veces que se repetirá el proceso de suavizado.

El valor debe ser un entero positivo. El valor predeterminado es 3.

Long
Cambio máximo de elevación
(Opcional)

El cambio máximo de altura permitido de cualquier celda en una iteración.

Cuando se calcula un nuevo valor para una ubicación de celda, se compara con el valor original en esa ubicación de celda. Si la diferencia es menor o igual que el ajuste de este parámetro, se utilizará el nuevo valor de la celda. En caso contrario, el valor original permanecerá inalterado.

El valor debe ser un número positivo. El valor predeterminado es 0,5 metros.

Linear Unit
Unidad z
(Opcional)

Especifica la unidad lineal que se utilizará para los valores z verticales.

Se define mediante un sistema de coordenadas verticales si existe. Si no existe ningún sistema de coordenadas verticales, defina la unidad z mediante la lista de unidades para garantizar el cómputo geodésico correcto. El valor predeterminado es metros.

  • PulgadaLa unidad lineal será pulgadas.
  • PieLa unidad lineal será pies.
  • YardaLa unidad lineal será yardas.
  • Milla (EE. UU.)La unidad lineal será millas.
  • Milla náuticaLa unidad lineal será millas náuticas.
  • MilímetroLa unidad lineal será milímetros.
  • CentímetroLa unidad lineal será centímetros.
  • ContadorLa unidad lineal será metros.
  • KilómetroLa unidad lineal será kilómetros.
  • DecímetroLa unidad lineal será decímetros.
String
Dispositivo objetivo para el análisis
(Opcional)

Especifica el dispositivo que se utilizará para realizar el cálculo.

  • GPU, luego, CPUSi se encuentra una GPU compatible, se utilizará para realizar el cálculo. De lo contrario, se utilizará la CPU. Esta es la opción predeterminada.
  • Solo CPUEl cálculo solo se realizará en la CPU.
  • Solo GPUEl cálculo solo se realizará en la GPU.
String

Valor de retorno

EtiquetaExplicaciónTipo de datos
Ráster de salida

El ráster suavizado de salida.

Raster

FeaturePreservingSmoothing(in_raster, {distance_units}, {neighborhood_distance}, {normal_difference_threshold}, {number_iterations}, {maximum_elevation_change}, {z_unit}, {analysis_target_device})
NombreExplicaciónTipo de datos
in_raster

Ráster de entrada de superficie.

Raster Layer
distance_units
(Opcional)

Especifica la unidad de distancia que se utilizará para el parámetro Neighborhood Distance. El valor predeterminado es CELLS.

  • CELLSLa unidad de distancia será celdas.
  • METERSLa unidad de distancia será metros.
  • CENTIMETERSLa unidad de distancia será centímetros.
  • KILOMETERSLa unidad de distancia será kilómetros.
  • INCHESLa unidad de distancia será pulgadas.
  • FEETLa unidad de distancia será pies.
  • YARDSLa unidad de distancia será yardas.
  • MILESLa unidad de distancia será millas.
String
neighborhood_distance
(Opcional)

La distancia a la celda objetivo que define el tamaño de la vecindad de procesamiento.

El valor debe ser un número positivo. El valor predeterminado es 5 celdas.

Double
normal_difference_threshold
(Opcional)

La diferencia máxima normal de una celda vecina que debe incluirse en el cómputo de un nuevo valor de celda para la celda de procesamiento actual. Una diferencia normal es un ángulo formado por el vector normal de una celda vecina y el vector normal de la celda de procesamiento actual.

El valor puede ser cualquier número entre –180 grados y 180 grados. El valor predeterminado es 15 grados.

Double
number_iterations
(Opcional)

El número de veces que se repetirá el proceso de suavizado.

El valor debe ser un entero positivo. El valor predeterminado es 3.

Long
maximum_elevation_change
(Opcional)

El cambio máximo de altura permitido de cualquier celda en una iteración.

Cuando se calcula un nuevo valor para una ubicación de celda, se compara con el valor original en esa ubicación de celda. Si la diferencia es menor o igual que el ajuste de este parámetro, se utilizará el nuevo valor de la celda. En caso contrario, el valor original permanecerá inalterado.

El valor debe ser un número positivo. El valor predeterminado es 0,5 metros.

Linear Unit
z_unit
(Opcional)

Especifica la unidad lineal que se utilizará para los valores z verticales.

Se define mediante un sistema de coordenadas verticales si existe. Si no existe ningún sistema de coordenadas verticales, defina la unidad z mediante la lista de unidades para garantizar el cómputo geodésico correcto. El valor predeterminado es metros.

  • INCHLa unidad lineal será pulgadas.
  • FOOTLa unidad lineal será pies.
  • YARDLa unidad lineal será yardas.
  • MILE_USLa unidad lineal será millas.
  • NAUTICAL_MILELa unidad lineal será millas náuticas.
  • MILLIMETERLa unidad lineal será milímetros.
  • CENTIMETERLa unidad lineal será centímetros.
  • METERLa unidad lineal será metros.
  • KILOMETERLa unidad lineal será kilómetros.
  • DECIMETERLa unidad lineal será decímetros.
String
analysis_target_device
(Opcional)

Especifica el dispositivo que se utilizará para realizar el cálculo.

  • GPU_THEN_CPUSi se encuentra una GPU compatible, se utilizará para realizar el cálculo. De lo contrario, se utilizará la CPU. Esta es la opción predeterminada.
  • CPU_ONLYEl cálculo solo se realizará en la CPU.
  • GPU_ONLYEl cálculo solo se realizará en la GPU.
String

Valor de retorno

NombreExplicaciónTipo de datos
out_raster

El ráster suavizado de salida.

Raster

Muestra de código

Ejemplo 1 de FeaturePreservingSmoothing (ventana de Python)

En el siguiente ejemplo se muestra cómo usar esta herramienta en la ventana de Python.

Este ejemplo suaviza un DEM de 1 metro de resolución utilizando una distancia de vecindad de 5 celdas y un umbral de diferencia normal de 15 grados.

from arcpy.sa import *
outFPS01 = FeaturePreservingSmoothing("elevation_1m.tif", "CELLS", 5, 15, 3,
                                      "0.5 Meters", "METER", "GPU_THEN_CPU")
outFPS01.save("C:/sapyexamples/output/outsmoothraster01.tif")
Ejemplo 2 de FeaturePreservingSmoothing (script independiente)

En el siguiente ejemplo se muestra cómo usar esta herramienta en una secuencia de comandos independiente de Python.

Este ejemplo suaviza un DEM de 1 metro de resolución utilizando una distancia de vecindad de 5 metros y un umbral de diferencia normal de 10 grados.

# Name: FeaturePreservingSmoothing_Ex_02.py
# Description: Smooths a 1m resolution elevation raster
# Requirements: Spatial Analyst Extension

# Import system modules
import arcpy
from arcpy.sa import *

# Set environment settings
arcpy.env.workspace = "C:/sapyexamples/data"

# Check out the ArcGIS Spatial Analyst extension license
arcpy.CheckOutExtension("Spatial")

# Set local variables
inRaster = "elevation_1m.tif"
distUnits = "METERS"
nbrDistance = 5
normDiffThreshold = 10
iterations = 1
maxElevChange = "1.5 Meters"
zUnit = ""
analysisDevice = ""

# Execute the tool
outFPS02 = FeaturePreservingSmoothing(inRaster, distUnits, nbrDistance,
                                    normDiffThreshold, iterations, maxElevChange,
                                    zUnit, analysisDevice)

# Save the output
outFPS02.save("C:/sapyexamples/output/outsmoothraster02.tif")

Información de licenciamiento

  • Basic: Requiere Spatial Analyst
  • Standard: Requiere Spatial Analyst
  • Advanced: Requiere Spatial Analyst
