Signaler les entités manquantes

Disponible avec les licences ArcGIS Pro Standard et Data Reviewer.

L’outil Signaler les entités manquantes vous permet de créer des résultats d’erreur pour identifier l’emplacement des entités manquantes. Les entités signalées sont classées comme erreurs de point, erreurs de ligne ou erreurs de polygone et sont stockées dans les tables GDB_ValidationPointErrors, GDB_ValidationLineErrors et GDB_ValidationPolygonErrors. Cet outil est disponible pour les géodatabases fichier, les géodatabases mobiles et les services d’entités publiés à partir de géodatabases d’entreprise utilisant le versionnement de branche.

Remarque :

Cet outil est différent de l’outil Signaler les entités manquantes reposant sur l’espace de travail Reviewer. Cet outil utilise les tables d’erreurs de règles attributaires et ne nécessite pas un espace de travail Reviewer.

Attention :

Si la révision visuelle est désactivée pour une classe d’entités, toutes les erreurs de révision visuelle créées par l’outil Signaler les entités manquantes sont supprimées.

Identifier les entités manquantes

Suivez les étapes suivantes pour utiliser l’outil Flag Missing Features (Signaler les entités manquantes) afin d’identifier les entités manquantes.

1. Dans ArcGIS Pro, ouvrez une carte avec les entités nécessitant une révision visuelle.
2. Vérifiez que les ID globaux, le suivi de l’éditeur et l’examen visuel de la classe d’entités sont activés.

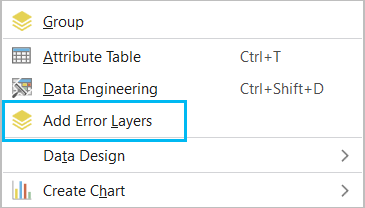

3. Dans la fenêtre Contents (Contenu), cliquez avec le bouton droit sur la couche que vous voulez réviser, puis cliquez sur Add Error Layers (Ajouter des couches d’erreurs).



   Les couches d’erreurs sont ajoutées à la carte.

4. Sur l’onget Edit (Mettre à jour), cliquez sur Manage Quality (Gérer la qualité) pour ouvrir l’onglet Manage Quality (Gérer la qualité).
5. Sur l’onglet Manage Quality (Gérer la qualité), dans le groupe Semi-Automated Review (Révision semi-automatisée), cliquez sur Flag Missing Features (Signaler les entités manquantes) .

   La fenêtre Flag Missing Features (Signaler les entités manquantes) apparaît.

   Remarque :

   Si l’outil Flag Missing Features (Signaler les entités manquantes) est grisé sur le ruban Manage Quality (Gérer la qualité) ou si la fenêtre Flag Missing Features (Signaler les entités manquantes) est désactivée, vérifiez que des couches d’erreurs sont ajoutées à la fenêtre Contents (Contenu) et que la révision visuelle est activée sur au moins une couche.



6. Cliquez sur la flèche de la liste déroulante Source et sélectionnez la classe d’entités dans laquelle des entités sont manquantes.

   Remarque :

   Seules les classes d’entités pour lesquelles la révision visuelle est activée apparaissent dans le menu déroulant.

7. Cliquez sur la flèche de liste déroulante Error Type (Type d’erreur) et sélectionnez l’option qui décrit le mieux l’erreur.

   Remarque :

   Si vous sélectionnez Custom (Personnalisé), vous pouvez mettre à jour la description pour capturer des valeurs uniques.

8. Si vous le souhaitez, vous pouvez également sélectionner le niveau de gravité de l’entité manquante dans le menu déroulant Severity (Gravité).
9. Sélectionnez l’une des options de géométrie de dessin suivantes pour signaler les entités comme manquantes :
   • Point Error (Erreur ponctuelle)  : signalez les entités ponctuelles manquantes.
   • Line Error (Erreur linéaire)  : signalez les entités polylignes manquantes.
   • Polygon Error (Erreur surfacique)  : signalez les entités surfaciques manquantes.

   Remarque :

   Les géométries de dessin en double sont ignorées.



   Remarque :

   Les paramètres Flag Missing Features (Signaler les entités manquantes) affichent les dernières valeurs utilisées.

10. Cliquez sur la localisation à laquelle vous souhaitez ajouter une entité manquante dans la carte active et commencez à dessiner.

    Le pointeur se transforme en pointeur Flag Missing Features (Signaler les entités manquantes) et affiche le nom de la couche d’entités source ainsi que le sous-type.



    Remarque :

    Les géométries de courbe ne sont pas prises en charge pour les géométries de dessin.

11. Dans la barre d’outils de construction, cliquez sur Finish (Terminer)  pour terminer le dessin de l’entité d’erreur.

    L’erreur est validée et affichée dans la fenêtre Error Inspector (Inspecteur d’erreurs).

12. Répétez les étapes 6 à 11 pour signaler les entités manquantes sur une autre couche d’entités.

    Les erreurs que vous avez signalées sont stockées dans les tables d’erreurs des règles attributaires et apparaissent dans la fenêtre Error Inspector (Inspecteur d’erreurs).

13. Sur l’onglet Edit (Mise à jour), dans le groupe Manage Edits (Gérer les mises à jour), cliquez sur Save (Enregistrer)  pour enregistrer les mises à jour et enregistrer les erreurs de révision visuelle de manière définitive.
