Ajouter des événements linéaires à l’aide du décalage de la localisation

Disponible avec la licence Location Referencing.

Les caractéristiques d’un itinéraire peuvent être représentées comme un décalage d’événement linéaire depuis une localisation. La méthode de décalage de la localisation est facultative dans la fenêtre Add Line Events (Ajouter des événements linéaires) et dans la fenêtre Add Multiple Line Events (Ajouter plusieurs événements linéaires) qui est applicable s’il existe des intersections sur la carte active.

Scénarios de décalage de la localisation

Dans les exemples ci-dessous, la mesure de début et la mesure de fin d’un événement linéaire sont localisées à l’aide de la méthode de décalage de la localisation.

Événement linéaire non étendu

Dans le diagramme ci-après, l’itinéraire comporte des mesures allant de 0 à 10 miles. La mesure de début Event1 se trouve à 2 miles de l’intersection sur la gauche et la mesure de fin se trouve à -4 miles de l’intersection sur la droite.

Localisation d’une mesure d’événement ponctuel en fonction d’une intersection

Comme le sens de calibrage de l’itinéraire est de gauche à droite, la distance de décalage est calculée dans le sens inverse (de droite à gauche) et la distance de décalage dans le deuxième cas est représentée par un nombre négatif. La mesure d’arrivée dans ce cas peut également être localisée par une distance de décalage de 6 miles depuis l’intersection sur la gauche.

Événement linéaire étendu

Dans le diagramme ci-après, un événement linéaire étend des itinéraires sur une ligne dans un réseau linéaire. Event1 présente une mesure de début de 5 sur Route1 et une mesure de fin de 35 sur Route3. Comme la mesure de début se situe en amont de l’intersection, la distance de décalage est de -10 miles et la distance de décalage de la mesure de fin est de 10 miles. Dans ce cas, les deux mesures font référence à la même intersection.

Localisation d’une mesure d’événement ponctuel en fonction d’une intersection

Ajouter un événement linéaire à l’aide du décalage de la localisation

Procédez comme suit en utilisant l’outil Ajouter un événement linéaire pour créer un événement linéaire unique à l’aide du décalage de la localisation :

  1. Ouvrez la carte dans ArcGIS Pro et effectuez un zoom sur la localisation où vous souhaitez ajouter l’événement linéaire.
  2. Dans l’onglet Location Referencing, dans le groupe Events (Événements), cliquez sur Add (Ajouter) > Line Event (Événement linéaire) Ajouter un seul événement linéaire.

    La fenêtre Add Line Event (Ajouter un événement linéaire) apparaît. Les listes déroulantes From Method (Méthode de départ) et To Method (Méthode d’arrivée) sont remplies avec la valeur Route and Measure (Itinéraire et mesure) par défaut.

  3. Cliquez sur la flèche de la liste déroulante From Method (Méthode de départ), puis sélectionnez Location Offset (Décalage de la localisation).
  4. Cliquez sur la flèche de la liste déroulante To Method (Méthode d’arrivée) et sélectionnez Location Offset (Décalage de la localisation).

    Avec la méthode Location Offset (Décalage de la localisation), la localisation de la mesure repose sur un décalage à partir de la localisation spécifiée.

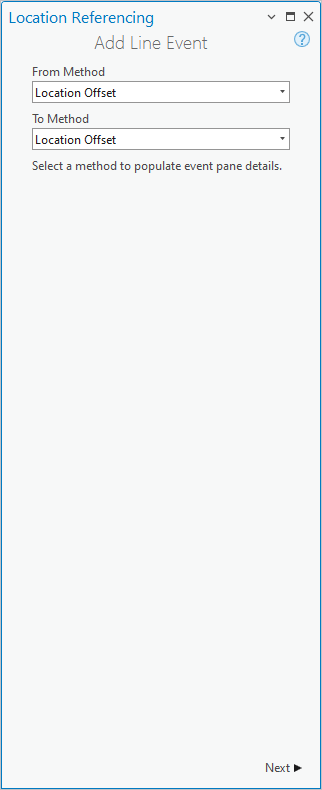

    Fenêtre Add Line Event (Ajouter un événement linéaire)
  5. Cliquez sur Next (Suivant).

    Les options Event Layer (Couche d’événements) et Network (Réseau) ainsi que les sections Location Offset (Décalage de la localisation) apparaissent dans la fenêtre Add Line Event (Ajouter un événement linéaire).

  6. Cliquez sur la flèche de la liste déroulante Event Layer (Couche d’événements) et sélectionnez la couche d’événements linéaires.

    Le réseau LRS parent est rempli en fonction de la valeur de Event Layer (Couche d’événements).

  7. Si le réseau est un réseau linéaire, spécifiez le nom de l’entité linéaire sur laquelle sont localisés les événements de l’une des façons suivantes :
    • Entrez le nom de la ligne dans la zone de texte Line Name (Nom de la ligne).
    • Cliquez sur Choose line from map (Choisir une ligne sur la carte) Choisir une ligne dans la carte, puis sélectionnez la ligne sur la carte.

    La ligne est mise en surbrillance en bleu clair. La flèche à la fin indique le sens de calibrage de la ligne.

    Sections Location Offset (Décalage de la localisation) dans la fenêtre Add Line Event (Ajouter un événement linéaire)
  8. Dans la section From: Location Offset (Départ : Décalage de la localisation), spécifiez l’itinéraire de l’une des façons suivantes :
    • Cliquez sur la flèche de la liste déroulante Route Name (Nom de l’itinéraire) et choisissez l’itinéraire sur lequel la mesure de départ de l’événement sera localisée.
    • Indiquez le nom d’itinéraire dans la zone de texte Route Name (Nom de l’itinéraire).
    • Cliquez sur Choose route from map (Choisir un itinéraire sur la carte) Choisir un itinéraire dans la carte, puis sur l’itinéraire sur la carte.
    Conseil :

    Si le réseau LRS parent est un réseau linéaire, vous pouvez également choisir l’itinéraire dans le menu déroulant Route Name (Nom de l’itinéraire). Seuls les itinéraires appartenant à la ligne choisie peuvent être sélectionnés.

  9. Cliquez sur la flèche de la liste déroulante Location (Localisation) et choisissez un nom de couche d’intersection.
  10. Spécifiez le nom de l’enregistrement d’intersection de l’une des façons suivantes :
    • Indiquez le nom de l’intersection dans la zone de texte Name (Nom).
      Conseil :

      Le nom est complété automatiquement s’il est trouvé.

    • Cliquez sur Choose location from map (Choisir une localisation sur la carte) Choisir une localisation dans la carte, puis sur une entité ponctuelle d’intersection sur la carte.
  11. Spécifiez la valeur de Offset (Décalage) pour la localisation de l’une des façons suivantes :
    • Cliquez sur la flèche de la liste déroulante Offset (Décalage) pour sélectionner le sens du décalage, indiquer la valeur de mesure et choisir les unités.
    • Indiquez la valeur de mesure et choisissez les unités.
    • Cliquez sur Choose offset from map (Choisir un décalage sur la carte) Choisir un décalage dans la carte, puis sur une localisation le long de l’itinéraire sur la carte.

    Un point vert apparaît à la localisation de décalage le long de l’itinéraire sur la carte. Il s’agit de la localisation de la valeur de mesure de début de l’événement.

    Remarque :
    • Cette valeur correspond à la distance entre l’intersection choisie et la mesure de début proposée sur l’itinéraire sélectionné.
    • La sélection du sens est facultative.
    • Si le sens n’est pas sélectionné, une valeur de décalage positive place la localisation de la mesure de début dans le sens de calibrage à partir de l’entité ponctuelle sélectionnée.
    • Si le sens n’est pas sélectionné, une valeur de décalage négative place la localisation de la mesure de début dans le sens opposé au sens de calibrage à partir de l’entité ponctuelle sélectionnée.
  12. Dans la section To: Location Offset (Arrivée : Décalage de la localisation), spécifiez l’itinéraire de l’une des façons suivantes :
    • Cliquez sur la flèche de la liste déroulante Route Name (Nom de l’itinéraire) et choisissez l’itinéraire sur lequel la mesure d’arrivée de l’événement sera localisée.
    • Indiquez le nom d’itinéraire dans la zone de texte Route Name (Nom de l’itinéraire).
    • Cliquez sur Choose route from map (Choisir un itinéraire sur la carte) Choisir un itinéraire dans la carte, puis sur l’itinéraire sur la carte.

    Si les itinéraires se situent sur une ligne dans un réseau linéaire, seuls ceux qui appartiennent à la ligne spécifiée peuvent être sélectionnés.

  13. Cliquez sur la flèche de la liste déroulante Location (Localisation) et choisissez un nom de couche d’intersection.
  14. Spécifiez le nom de l’enregistrement d’intersection de l’une des façons suivantes :
    • Indiquez le nom de l’intersection dans la zone de texte Name (Nom).
      Conseil :

      Si le nom est trouvé, il est automatiquement complété.

    • Cliquez sur Choose location from map (Choisir une localisation sur la carte) Choisir une localisation dans la carte, puis sur une entité ponctuelle d’intersection sur la carte.
  15. Spécifiez la valeur de Offset (Décalage) pour le décalage de référence de l’une des façons suivantes :
    • Cliquez sur la flèche de la liste déroulante Offset (Décalage) pour sélectionner le sens du décalage, indiquer une mesure et choisir les unités.
    • Indiquez la valeur de mesure et choisissez les unités.
    • Cliquez sur Choose offset from map (Choisir un décalage sur la carte) Choisir un décalage dans la carte, puis sur une localisation le long de l’itinéraire sur la carte.

    Un point rouge apparaît à la localisation de décalage le long de l’itinéraire sur la carte. Il s’agit de la localisation de la valeur de mesure d’arrivée des événements.

    Remarque :
    • Cette valeur correspond à la distance entre l’intersection choisie et la mesure d’arrivée proposée sur l’itinéraire sélectionné.
    • La sélection du sens est facultative.
    • Si le sens n’est pas sélectionné, une valeur de décalage positive place la localisation de la mesure de début dans le sens de calibrage à partir de l’entité ponctuelle sélectionnée.
    • Si le sens n’est pas sélectionné, une valeur de décalage négative place la localisation de la mesure de début dans le sens opposé au sens de calibrage à partir de l’entité ponctuelle sélectionnée.
  16. Indiquez la date de début des événements de l’une des façons suivantes :
    • Saisissez la date de début dans la zone de texte Start Date (Date de début).
    • Cliquez sur Calendar (Calendrier) Calendrier et choisissez la date de début.
    Remarque :

    La date de début ne peut pas être antérieure à la date de début de l’itinéraire sélectionné.

    La date de début par défaut est la date du jour, mais vous pouvez en choisir une autre.

  17. Indiquez la date de fin des événements de l’une des façons suivantes :
    • Saisissez la date de fin dans la zone de texte End Date (Date de fin).
    • Cliquez sur Calendar (Calendrier) Calendrier et sélectionnez la date de fin.

    Si la date de fin n’est pas indiquée, les événements restent valides indéfiniment à partir de la date de début de l’événement.

  18. Choisissez une option de validation des données pour éviter toute saisie erronée lors de la représentation d’événements linéaires sur un itinéraire.
    • Retire overlaps (Supprimer les superpositions) : la mesure, la date de début et la date de fin d’événements existants sont ajustées pour éviter toute superposition des valeurs de date et de mesure une fois le ou les nouveaux événements linéaires créés. Si vous le souhaitez, reportez-vous aux scénarios de suppression des superpositions pour des exemples plus détaillés.
      Scénario simple de comportement de la suppression des superpositions
    • Merge coincident events (Fusionner les événements coïncidents) : lorsque toutes les valeurs attributaires d’un nouvel événement sont strictement identiques à celles d’un événement existant, et si le nouvel événement est adjacent ou se superpose à un événement existant en termes de valeurs de mesure et si ses tranches temporelles coïncident ou se superposent, le nouvel événement est fusionné avec l’événement existant et la plage de mesures est étendue en conséquence. Si vous le souhaitez, reportez-vous aux scénarios de fusion des événements coïncidents pour des exemples plus détaillés.
      Scénario simple de fusion des événements coïncidents
  19. Cliquez sur Next (Suivant).

    La section Manage Attributes (Gérer les attributs) apparaît.

  20. Fournissez les informations attributaires pour le nouvel événement à l’aide des paramètres Manage Attributes (Gérer les attributs).

    Certains champs personnalisés dans la couche d’événements acceptent les entrées de texte alors que d’autres n’acceptent que les sélections parmi des valeurs configurées.

    Paramètres Manage Attributes (Gérer les attributs) dans la fenêtre Add Line Event (Ajouter un événement linéaire)
  21. Cliquez sur Run (Exécuter).

    Le nouvel événement linéaire est créé et apparaît sur la carte. Un message de confirmation s’affiche en haut de la fenêtre une fois que l’événement linéaire nouvellement ajouté est créé.

Ajouter plusieurs événements linéaires à l’aide du décalage de la localisation

Procédez comme suit en utilisant l’outil Ajouter plusieurs événements linéaires pour créer des événements linéaires à l’aide du décalage de la localisation :

  1. Ouvrez la carte dans ArcGIS Pro et effectuez un zoom sur la localisation où vous souhaitez ajouter les événements linéaires.
  2. Dans l’onglet Location Referencing, dans le groupe Events (Événements), cliquez sur Add (Ajouter) > Multiple Line Events (Plusieurs événements linéaires) Ajouter plusieurs événements linéaires.

    La fenêtre Add Multiple Line Events (Ajouter plusieurs événements linéaires) apparaît avec la valeur par défaut Route and Measure (Itinéraire et mesure).

  3. Cliquez sur la flèche de la liste déroulante From Method (Méthode de départ), puis sélectionnez Location Offset (Décalage de la localisation).
  4. Cliquez sur la flèche de la liste déroulante To Method (Méthode d’arrivée) et sélectionnez Location Offset (Décalage de la localisation).
    Fenêtre Add Multiple Line Events (Ajouter plusieurs événements linéaires)
  5. Cliquez sur Next (Suivant).

    Les sections Network (Réseau) et Location Offset (Décalage de la localisation) apparaissent dans la fenêtre Add Multiple Line Events (Ajouter plusieurs événements linéaires).

  6. Cliquez sur la flèche de la liste déroulante Network (Réseau) et choisissez le réseau LRS parent de la couche d’événements linéaires.
  7. Si le réseau est un réseau linéaire, spécifiez le nom de l’entité linéaire sur laquelle seront localisés les événements de l’une des façons suivantes :
    • Entrez le nom de la ligne dans la zone de texte Line Name (Nom de la ligne).
    • Cliquez sur Choose line from map (Choisir une ligne dans la carte). Choisir une ligne dans la carte

    La ligne est mise en surbrillance en bleu clair. La flèche à la fin indique le sens de calibrage de la ligne.

    Ajouter un événement linéaire avec la méthode de décalage de la localisation
  8. Dans la section From: Location Offset (Départ : Décalage de la localisation), spécifiez l’itinéraire de l’une des façons suivantes :
    • Indiquez le nom d’itinéraire.
    • Cliquez sur la flèche de la liste déroulante Route Name (Nom de l’itinéraire) et choisissez l’itinéraire sur lequel la mesure de départ de l’événement sera localisée.
    • Cliquez sur Choose route from map (Choisir un itinéraire sur la carte) Choisir un itinéraire dans la carte, puis sur l’itinéraire sur la carte.

    Si les itinéraires se situent sur une ligne dans un réseau linéaire, seuls ceux qui appartiennent à la ligne choisie peuvent être sélectionnés.

  9. Cliquez sur la flèche de la liste déroulante Location (Localisation) et choisissez un nom de couche d’intersection.
  10. Spécifiez le nom de l’enregistrement d’intersection de l’une des façons suivantes :
    • Indiquez le nom de l’intersection dans la zone de texte Name (Nom).
      Conseil :

      Si le nom est trouvé, il est automatiquement complété.

    • Cliquez sur Choose location from map (Choisir une localisation sur la carte) Choisir une localisation dans la carte, puis sur une entité ponctuelle d’intersection sur la carte.
  11. Spécifiez la valeur de Offset (Décalage) pour la localisation de l’une des façons suivantes :
    • Cliquez sur la flèche de la liste déroulante Offset (Décalage) pour sélectionner le sens du décalage, indiquer la valeur de mesure et choisir les unités.
    • Indiquez la valeur de mesure et choisissez les unités.
    • Cliquez sur Choose offset from map (Choisir un décalage sur la carte) Choisir un décalage dans la carte, puis sur une localisation le long de l’itinéraire sur la carte.

    Un point vert apparaît à la localisation de décalage le long de l’itinéraire sur la carte. Il s’agit de la localisation de la valeur de mesure de début de l’événement.

    Remarque :
    • Cette valeur correspond à la distance entre l’intersection choisie et la mesure de début proposée sur l’itinéraire sélectionné.
    • La sélection du sens est facultative.
    • Si le sens n’est pas sélectionné, une valeur de décalage positive place la localisation de la mesure de début dans le sens de calibrage à partir de l’entité ponctuelle sélectionnée.
    • Si le sens n’est pas sélectionné, une valeur de décalage négative place la localisation de la mesure de début dans le sens opposé au sens de calibrage à partir de l’entité ponctuelle sélectionnée.
  12. Dans la section To: Location Offset (Arrivée : Décalage de la localisation), spécifiez l’itinéraire de l’une des façons suivantes :
    • Cliquez sur la flèche de la liste déroulante Route Name (Nom de l’itinéraire) et choisissez l’itinéraire sur lequel la mesure d’arrivée de l’événement sera localisée.
    • Indiquez le nom d’itinéraire dans la zone de texte Route Name (Nom de l’itinéraire).
    • Cliquez sur Choose route from map (Choisir un itinéraire sur la carte) Choisir un itinéraire dans la carte, puis sur l’itinéraire sur la carte.

    Si les itinéraires se situent sur une ligne dans un réseau linéaire, seuls ceux qui appartiennent à la ligne spécifiée peuvent être sélectionnés.

  13. Cliquez sur la flèche de la liste déroulante Location (Localisation) et choisissez un nom de couche d’intersection.
  14. Spécifiez le nom de l’enregistrement d’intersection de l’une des façons suivantes :
    • Indiquez le nom de l’intersection dans la zone de texte Name (Nom).
      Conseil :

      Si le nom est trouvé, il est automatiquement complété.

    • Cliquez sur Choose location from map (Choisir une localisation sur la carte) Choisir une localisation dans la carte, puis sur une entité ponctuelle d’intersection sur la carte.
  15. Spécifiez la valeur de Offset (Décalage) pour le décalage de référence de l’une des façons suivantes :
    • Cliquez sur la flèche de la liste déroulante Offset (Décalage) pour sélectionner le sens du décalage, indiquer une mesure et choisir les unités.
    • Indiquez la valeur de mesure et choisissez les unités.
    • Cliquez sur Choose offset from map (Choisir un décalage sur la carte) Choisir un décalage dans la carte, puis sur une localisation le long de l’itinéraire sur la carte.

    Un point rouge apparaît à la localisation de décalage le long de l’itinéraire sur la carte. Il s’agit de la localisation de la valeur de mesure d’arrivée des événements.

    Remarque :
    • Cette valeur correspond à la distance entre l’intersection choisie et la mesure d’arrivée proposée sur l’itinéraire sélectionné.
    • La sélection du sens est facultative.
    • Si le sens n’est pas sélectionné, une valeur de décalage positive place la localisation de la mesure de début dans le sens de calibrage à partir de l’entité ponctuelle sélectionnée.
    • Si le sens n’est pas sélectionné, une valeur de décalage négative place la localisation de la mesure de début dans le sens opposé au sens de calibrage à partir de l’entité ponctuelle sélectionnée.
  16. Indiquez la date de début des événements de l’une des façons suivantes :
    • Saisissez la date de début dans la zone de texte Start Date (Date de début).
    • Cliquez sur Calendar (Calendrier) Calendrier et choisissez la date de début.
    Remarque :

    La date de début ne peut pas être antérieure à la date de début de l’itinéraire sélectionné.

    La date de début par défaut est la date du jour, mais vous pouvez en choisir une autre.

  17. Indiquez la date de fin des événements de l’une des façons suivantes :
    • Saisissez la date de fin dans la zone de texte End Date (Date de fin).
    • Cliquez sur Calendar (Calendrier) Calendrier et sélectionnez la date de fin.

    Si la date de fin n’est pas indiquée, les événements restent valides indéfiniment à partir de la date de début de l’événement.

  18. Choisissez une option de validation des données pour éviter toute saisie erronée lors de la représentation d’événements linéaires sur un itinéraire.
    • Retire overlaps (Supprimer les superpositions) : la mesure, la date de début et la date de fin d’événements existants sont ajustées pour éviter toute superposition des valeurs de date et de mesure une fois le ou les nouveaux événements linéaires créés. Si vous le souhaitez, reportez-vous aux scénarios de suppression des superpositions pour des exemples plus détaillés.
      Scénario simple de comportement de la suppression des superpositions
    • Merge coincident events (Fusionner les événements coïncidents) : lorsque toutes les valeurs attributaires d’un nouvel événement sont strictement identiques à celles d’un événement existant, et si le nouvel événement est adjacent ou se superpose à un événement existant en termes de valeurs de mesure et si ses tranches temporelles coïncident ou se superposent, le nouvel événement est fusionné avec l’événement existant et la plage de mesures est étendue en conséquence. Si vous le souhaitez, reportez-vous aux scénarios de fusion des événements coïncidents pour des exemples plus détaillés.
      Scénario simple de fusion des événements coïncidents
  19. Cliquez sur Next (Suivant).

    La section Manage Attributes (Gérer les attributs), dans laquelle le jeu d’attributs par défaut figure dans la liste déroulante Attribute Set (Jeu d’attributs), apparaît.

    La liste Attribute Set (Jeu d’attributs) inclut d’autres jeux d’attributs si la configuration le prévoit.

  20. Fournissez les informations attributaires pour les événements dans les paramètres Manage Attributes (Gérer les attributs).
    Paramètres Manage Attributes (Gérer les attributs) dans la fenêtre Add Multiple Line Events (Ajouter plusieurs événements linéaires)
    Remarque :

    Cliquez sur Copy attribute values by selecting event on the map (Copier les valeurs attributaires en sélectionnant un événement sur la carte) Copier les valeurs attributaires en sélectionnant un événement sur la carte, puis sur un itinéraire sur la carte afin de copier les attributs d’événement d’un autre itinéraire.

  21. Cliquez sur Run (Exécuter).

    Les nouveaux événements linéaires sont créés et apparaissent sur la carte. Un message de confirmation s’affiche en haut de la fenêtre une fois que les événements linéaires nouvellement ajoutés sont créés.

Décalage de référence lors de l’utilisation de la méthode décalage de localisation

Le modèle de données d’événements Pipeline Referencing prend en charge la configuration des champs de référence et leur activation à l’aide de l’outil Enable Referent Fields (Activer les champs de référence). Une fois les champs de référence configurés et activés dans une couche, les localisations de référence sont renseignées et rendues persistantes dans la couche lorsque des événements sont ajoutés ou modifiés.

Lorsque des événements linéaires sont créés à l’aide de la méthode décalage de localisation dans une couche avec références activées, le nom de la couche d’intersection est utilisé comme valeurs FromRefMethod et ToRefMethod, et l’ID d’intersection est utilisé comme valeurs FromRefLocation et ToRefLocation.

Si l’une des mesures d’un événement linéaire est mise à jour, la valeur de décalage correspondante l’est aussi pour refléter la nouvelle mesure.

Les exemples ci-dessous illustrent l’impact de l’ajout d’événement linéaire pour lequel des valeurs de référence sont activées.

Avant l’ajout d’un événement linéaire avec des référents

Le diagramme suivant présente les itinéraires avant la création d’événement :

Itinéraires avant la création de l’événement

Le tableau suivant détaille les itinéraires :

ID d’itinéraireMesure de départMesure d’arrivéeDate de débutDate de fin

R1

0

5

01/01/2000

<Nul>

R2

7

12

01/01/2000

<Nul>

R3

13

18

01/01/2000

<Nul>

Après l’ajout d’un événement linéaire avec des référents

Le diagramme suivant présente un événement linéaire qui a été ajouté à une couche d’événements pour laquelle les références sont activées :

Après la création de l’événement

Le tableau suivant détaille les champs de référence des événements dans Event1 après la création d’événement : La couche d’intersection est utilisée comme valeurs FromRefMethod et ToRefMethod et l’intersection comme valeurs FromRefLocation et ToRefLocation.

FromRefMethodFromRefLocationDécalage de référence de départToRefMethodToRefLocationDécalage de référence d’arrivée

IntersectionLayer

Intersection1

-7,5

IntersectionLayer

Intersection1

7.5

Le tableau suivant détaille les champs d’événement par défaut après la création d’événement :

ID de l’événementID d’itinéraire de départID d’itinéraire d’arrivéeDate de débutDate de finMesure de départMesure d’arrivée

Event1

R1

R3

01/01/2000

<Nul>

0

18

Vous pouvez mettre à jour un événement à l’aide de la table attributaire de sorte qu’il utilise des référents autres que les valeurs par défaut. Si l’itinéraire fait l’objet d’autres mises à jour, RefMethod et RefLocation reprennent respectivement les valeurs du réseau LRS parent et de l’itinéraire.

Avant l’ajout de plusieurs événements linéaires avec références

Le diagramme suivant présente les itinéraires avant la création d’événement :

Itinéraires avant la création de l’événement

Le tableau suivant détaille les itinéraires :

ID d’itinéraireMesure de départMesure d’arrivéeDate de débutDate de fin

R1

0

5

01/01/2000

<Nul>

R2

7

12

01/01/2000

<Nul>

R3

13

18

01/01/2000

<Nul>

Après l’ajout de plusieurs événements linéaires avec références

Le diagramme suivant présente plusieurs événements linéaires pour lesquels les références sont activées :

Itinéraires après la création de plusieurs événements linéaires

Le tableau suivant détaille les champs de référence des événements dans Event1 après la création d’événement :

FromRefMethodFromRefLocationToRefMethodToRefLocationDécalage de référence de départToRefOffset

IntersectionLayer

Intersection1

IntersectionLayer

Intersection1

-7,5

7.5

Les tableaux suivants détaillent les champs d’événement par défaut après la création d’événement :

ConsequenceSegment

ID de l’événementID d’itinéraire de départID d’itinéraire d’arrivéeDate de débutDate de finMesure de départMesure d’arrivée

Event1

R1

R3

01/01/2000

<Nul>

0

18

DOTClass

ID de l’événementID d’itinéraire de départID d’itinéraire d’arrivéeDate de débutDate de finMesure de départMesure d’arrivée

Event1

R1

R3

01/01/2000

<Nul>

0

18

ExcavationDamage

ID de l’événementID d’itinéraire de départID d’itinéraire d’arrivéeDate de débutDate de finMesure de départMesure d’arrivée

Event1

R1

R3

01/01/2000

<Nul>

0

18

Vous pouvez mettre à jour un événement à l’aide de la table attributaire de sorte qu’il utilise des référents autres que les valeurs par défaut. Si l’itinéraire fait l’objet d’autres mises à jour, RefMethod et RefLocation reprennent respectivement les valeurs du réseau LRS parent et de l’itinéraire.

Scénarios de suppression des superpositions

Les exemples ci-dessous illustrent l’ajout d’événements linéaires qui se superposent lorsque la case Retire overlaps (Supprimer les superpositions) est cochée.

Scénario avec un seul événement

Dans cet exemple, Route1 comporte un événement Classe DOT existant avec des dates comprises entre le 01/01/2000 et <Null>. L’impact de l’ajout d’un second événement Classe DOT avec des mesures qui se superposent est démontré.

Le diagramme suivant présente l’itinéraire et l’événement existant :

Route1 comporte un événement existant entre 5 et 7.

Le tableau suivant détaille les valeurs personnalisées de EventA avant la mise à jour :

ID de l’événementCouche d’événementsType de classe

Événement A

Classe DOT

Classe 1

Le tableau suivant détaille les valeurs de champ par défaut de EventA avant la mise à jour :

ID de l’événementNom de l’itinéraireMesure de départMesure d’arrivéeDate de débutDate de fin

EventA

Route1

3

7

01/01/2000

<Nul>

Le diagramme suivant présente l’itinéraire et un second événement ajouté avec des dates comprises entre le 01/01/2005 et <Null> :

Un second événement de superposition est ajouté.

Le tableau suivant détaille les valeurs personnalisées de EventB :

ID de l’événementCouche d’événementsType de classe

EventB

Classe DOT

Classe 2

Le tableau suivant détaille les valeurs de champ par défaut de EventB après la mise à jour :

ID de l’événementNom de l’itinéraireMesure de départMesure d’arrivéeDate de débutDate de fin

EventB

Route1

5

7

01/01/2005

<Nul>

Le diagramme suivant présente l’impact de la sélection de la case Retire overlaps Merge coincident events (Supprimer les superpositions) sur l’itinéraire et les deux événements :

Un second événement de superposition est ajouté.

Le tableau suivant détaille les valeurs personnalisées des deux événements après la création de l’événement :

ID de l’événementCouche d’événementsType de classe

EventA

Classe DOT

Classe 1

EventB

Classe DOT

Classe 2

Conseil :

EventA a deux enregistrements d’événements avec des valeurs personnalisées identiques, mais des dates (et des mesures de départ et d’arrivée) différentes.

Le tableau suivant détaille les valeurs par défaut une fois la suppression des superpositions appliquée :

ID de l’événementNom de l’itinéraireMesure de départMesure d’arrivéeDate de débutDate de fin

EventA

Route1

3

7

01/01/2000

01/01/2005

EventA

Route1

3

5

01/01/2005

<Nul>

EventB

Route1

5

7

01/01/2005

<Nul>

Scénario avec plusieurs événements

Dans cet exemple, Route1 comporte deux événements existants : un événement Classe DOT et un événement Plage de pression de service, ayant tous deux des dates comprises entre le 01/01/2000 et <Null>. L’impact de l’ajout d’une seconde paire événements dans la même couche d’événements avec des mesures qui se superposent est démontré.

Le diagramme suivant présente l’itinéraire et les événements existants :

Route1 comporte plusieurs événements existants.

Le tableau suivant détaille les valeurs personnalisées de EventA et EventC : La couche de classes DOT comporte les champs personnalisés Class Type (Type de classe) et Class Source (Source de classe), tandis que la couche Plage de pression de service comporte les champs personnalisés Pressure Type (Type de pression) et Pressure Value (Valeur de pression).

ID de l’événementCouche d’événementsValeur personnalisée 1Valeur personnalisée 2

EventA

Classe DOT

Classe 1

Calculated

EventC

Plage de pression de service

Création

500

Le tableau suivant détaille les valeurs de champ par défaut de EventA et EventC avant la mise à jour :

ID de l’événementNom de l’itinéraireMesure de départMesure d’arrivéeDate de débutDate de fin

EventA

Route1

3

7

01/01/2000

<Nul>

EventC

Route1

2

7

01/01/2000

<Nul>

Le diagramme suivant présente l’itinéraire et deux nouveaux événements dans les mêmes couches d’événements qui sont ajoutés avec des dates comprises entre le 01/01/2005 et <Null> :

Un second événement de superposition est ajouté.

Le tableau suivant détaille les valeurs personnalisées de EventB et EventD :

ID de l’événementCouche d’événementsValeur personnalisée 1Valeur personnalisée 2

EventB

Classe DOT

Classe 2

Calculated

EventD

Plage de pression de service

Certificat

700

Le tableau suivant détaille les valeurs de champ par défaut de EventB et EventD :

ID de l’événementNom de l’itinéraireMesure de départMesure d’arrivéeDate de débutDate de fin

EventB

Route1

5

7

01/01/2005

<Nul>

EventD

Route1

5

7

01/01/2005

<Nul>

Le diagramme suivant présente l’itinéraire et les événements une fois la suppression des superpositions appliquée :

Un second événement de superposition est ajouté.

Le tableau suivant détaille les valeurs personnalisées de EventA et EventB dans la classe DOT, et de EventC et EventD dans la plage de pression de service :

Conseil :

Chaque événement a plusieurs champs personnalisés dont les valeurs sont affichées dans les colonnes Custom Value 1 (Valeur personnalisée 1) et Custom Value 2 (Valeur personnalisée 2) du tableau suivant. Les valeurs dans ces colonnes correspondent à la valeur de la couche d’événements sur la même ligne.

ID de l’événementCouche d’événementsValeur personnalisée 1Valeur personnalisée 2

EventA

Classe DOT

Classe 1

Calculated

EventB

Classe DOT

Classe 2

Calculated

EventC

Plage de pression de service

Création

500

EventD

Plage de pression de service

Certificat

700

Le tableau suivant détaille les valeurs par défaut une fois la suppression des superpositions appliquée :

ID de l’événementNom de l’itinéraireMesure de départMesure d’arrivéeDate de débutDate de fin

EventA

Route1

3

7

01/01/2000

01/01/2005

EventC

Route1

2

7

01/01/2000

01/01/2005

EventA

Route1

3

5

01/01/2005

<Nul>

EventC

Route1

2

5

01/01/2005

<Nul>

EventB

Route1

5

7

01/01/2005

<Nul>

EventD

Route1

5

7

01/01/2005

<Nul>

Scénarios de fusion d’événements coïncidents

Les exemples ci-dessous illustrent l’ajout d’événements linéaires qui ont des mesures coïncidentes lorsque la case Merge coincident events (Fusionner les événements coïncidents) est cochée.

Scénario avec un seul événement

Dans cet exemple, Route1 comporte un événement Classe DOT existant avec des dates comprises entre le 01/01/2000 et <Null>. L’impact de l’ajout d’un événement de classe DOT qui a des mesures coïncidentes lorsque la case Merge coincident events (Fusionner les événements coïncidents) est cochée est démontré.

Le diagramme suivant présente l’itinéraire et l’événement existant :

Route1 comporte un événement existant entre 0 et 4.

Le tableau suivant détaille les valeurs personnalisées de EventA :

ID de l’événementCouche d’événementsType de classe

Événement A

Classe DOT

Classe 1

Le tableau suivant détaille les valeurs de champ par défaut de EventA avant la mise à jour :

ID de l’événementNom de l’itinéraireMesure de départMesure d’arrivéeDate de débutDate de fin

EventA

Route1

0

4

01/01/2000

<Nul>

Le diagramme suivant présente l’itinéraire et un second événement ajouté avec des dates comprises entre le 01/01/2000 et <Null> :

Un événement de classe avec des mesures coïncidentes est ajouté.

Le tableau suivant détaille les valeurs personnalisées de la nouvelle entrée :

ID de l’événementCouche d’événementsType de classe

[Entrée NewEvent]

Classe DOT

Classe 1

Le tableau suivant détaille les valeurs de champ par défaut de la nouvelle entrée :

ID de l’événementNom de l’itinéraireMesure de départMesure d’arrivéeDate de débutDate de fin

[Entrée NewEvent]

Route1

4

8

01/01/2000

<Nul>

Le diagramme suivant présente les conséquences de la sélection de la case Merge coincident events (Fusionner les événements coïncidents) lors de l’ajout d’un nouvel événement :

EventA après fusion du nouvel événement

Le tableau suivant détaille les valeurs personnalisées de l’événement après la création de l’événement :

ID de l’événementCouche d’événementsType de classe

EventA

Classe DOT

Classe 1

Le tableau suivant détaille les valeurs par défaut de EventA une fois les mesures du nouvel événement fusionnées avec EventA :

ID de l’événementNom de l’itinéraireMesure de départMesure d’arrivéeDate de débutDate de fin

EventA

Route1

0

8

01/01/2000

<Nul>

Scénario avec plusieurs événements

Dans cet exemple, Route1 comporte deux événements existants : un événement Classe DOT (EventA) et un événement Plage de pression de service (EventB), ayant tous deux des dates comprises entre le 01/01/2000 et <Null>. L’impact de l’ajout d’une seconde paire d’événement ayant des mesures coïncidentes dans la même couche d’événements, but des dates de début et de fin différentes, est démontré.

Le diagramme suivant présente l’itinéraire et les événements existants :

Route1 comporte plusieurs événements existants.

Le tableau suivant détaille les valeurs personnalisées de EventA et EventB avant la mise à jour : La couche de classes DOT comporte le champ personnalisé Class Type (Type de classe) avec la valeur Class 1 (Classe 1), tandis que la couche Plage de pression de service comporte le champ personnalisé Pressure Type (Type de pression) avec la valeur Design (Création).

ID de l’événementCouche d’événementsValeur personnalisée 1

EventA

Classe DOT

Classe 1

EventB

Plage de pression de service

Création

Le tableau suivant détaille les valeurs de champ par défaut de EventA et EventB avant la mise à jour :

ID de l’événementNom de l’itinéraireMesure de départMesure d’arrivéeDate de débutDate de fin

EventA

Route1

0

4

01/01/2000

<Nul>

EventB

Route1

0

5

01/01/2000

<Nul>

Le diagramme suivant présente l’itinéraire et l’entrée pour les nouveaux événements ajoutés avec des dates comprises entre le 01/01/2005 et <Null> :

Entrée pour les deux nouveaux événements

Le tableau suivant détaille les valeurs personnalisées dans les nouvelles entrées d’événement :

ID de l’événementCouche d’événementsValeur personnalisée

[Entrée NewEvent1]

Classe DOT

Classe 1

[Entrée NewEvent2]

Plage de pression de service

Création

Le tableau suivant détaille les valeurs de champ par défaut des nouvelles entrées d’événement :

ID de l’événementNom de l’itinéraireMesure de départMesure d’arrivéeDate de débutDate de fin

[NewEvent1]

Route1

4

8

01/01/2005

<Nul>

[NewEvent2]

Route1

4

8

01/01/2005

<Nul>

Le diagramme suivant présente l’itinéraire et les événements une fois les nouveaux événements fusionnés en fonction des mesures coïncidentes : Dans ce cas, les dates résultent en un nouvel enregistrement d’événement, ou nouvelle tranche temporelle, pour les événements existants avec les mesures mises à jour.

Événements coïncidents fusionnés

Le tableau suivant détaille les valeurs personnalisées de EventA dans la classe DOT et de EventB dans la plage de pression de service. La couche de classes DOT comporte deux enregistrements d’événements avec pour valeur personnalisée Class Type (Type de classe) Class 1 (Classe 1). La Plage de pression de service compte également deux enregistrements d’événements avec pour valeur personnalisée Class Type (Type de classe) Design (Création).

ID de l’événementCouche d’événementsValeur personnalisée

EventA

Classe DOT

Classe 1

EventA

Classe DOT

Classe 1

EventB

Plage de pression de service

Création

EventB

Plage de pression de service

Création

Le tableau suivant détaille les valeurs par défaut après fusion des événements :

ID de l’événementNom de l’itinéraireMesure de départMesure d’arrivéeDate de débutDate de fin

EventA

Route1

0

4

01/01/2000

01/01/2005

EventA

Route1

0

8

01/01/2005

<Nul>

EventB

Route1

0

5

01/01/2000

01/01/2005

EventB

Route1

0

8

01/01/2005

<Nul>
