Ajouter une combinaison de couleurs

Les combinaisons de couleurs (ou codes couleurs) permettent de distinguer les brins de fibre, les gaines de câble et les connecteurs dans les systèmes de fibre optique en se basant sur les couleurs des brins, tubes ou gaines qui les recouvrent dans un réseau de domaine de télécommunications.

Une combinaison de couleurs comporte plusieurs groupes qui décrivent chaque niveau de la hiérarchie pour un objet groupé dans un réseau de domaine de télécommunications. Une organisation du domaine des télécommunications peut définir différentes combinaisons de couleurs pour représenter les différents types de câbles utilisés. Chaque fibre dans un câble se voit attribuer un numéro de séquence logique unique, ou identifiant d’unité, qui est indiqué par les attributs First Unit (Première unité) et Num Units (Nombre d’unités) sur les enregistrements d’objets tronçon groupés. Les combinaisons de couleurs constituent un moyen plus intuitif d’interagir avec les identifiants d’unité sur les objets tronçon groupés.

Bêta :

Le réseau de domaine de télécommunications est disponible en tant que fonctionnalité bêta depuis la page Early Adopter Community dans ArcGIS Pro 3.5 et ArcGIS Enterprise 11.5. Par conséquent, certains liens peuvent ne pas être actifs. Pour accéder à cette fonctionnalité et en savoir plus, inscrivez-vous sur la page Early Adopter Community pour le réseau de domaine de télécommunications.

L’outil Ajouter une combinaison de couleurs permet de créer une combinaison de couleurs qui comprend les groupes et niveaux essentiels requis pour décrire le coloris d’un type de câble spécifique. Une combinaison de couleurs peut être supprimée du réseau de distribution via l’outil Supprimer la combinaison de couleurs.

En savoir plus sur le fonctionnement des identifiants d’unité

Conditions requises

Pour ajouter une combinaison de couleurs, les conditions suivantes doivent être remplies :

• Le paramètre Input Utility Network (Réseau de distribution en entrée) doit faire référence à un réseau de distribution de version 8 ou ultérieure.
• Le paramètre Domain Network (Réseau de domaine) doit faire référence à un réseau de domaine de télécommunications.
• La topologie du réseau doit être désactivée.
• La valeur du paramètre Level (Niveau) d’un groupe doit commencer par 1 et augmenter de manière séquentielle.
• Lorsque vous utilisez une géodatabase d’entreprise, vérifiez les points suivants :
  • La valeur du paramètre Input Utility Network (Réseau de distribution en entrée) doit provenir d’une connexion à une base de données établie en tant que propriétaire du réseau de distribution de la base de données.
  • Le compte de portail ArcGIS Enterprise connecté doit être celui du propriétaire du réseau de distribution du portail.

Licence :

Le compte de portail actif doit être proposé sous licence avec l’extension de type d’utilisateur ArcGIS Advanced Editing pour que vous puissiez créer, publier et utiliser un réseau de distribution dans une géodatabase d’entreprise.

Exemple

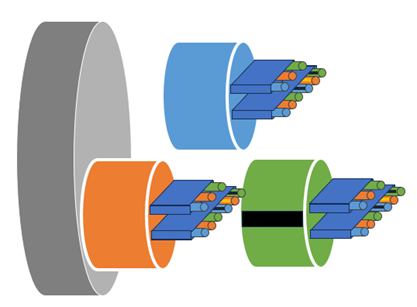

Une nouvelle combinaison de couleurs est établie pour un câble à fibre optique 3x2x6, comme l’illustre l’image ci-dessous. La valeur Color Scheme Name (Nom de la combinaison de couleurs) est définie sur 3x2x6 et comporte trois tubes de protection, chacun renfermant deux rubans, chaque ruban accueillant une capacité de fibre distincte. Pour représenter cette configuration, une combinaison de couleurs de trois groupes est utilisée, dont le paramètre Group Délimiter (Délimiteur de groupe) est défini sur %.

Chaque groupe de la combinaison de couleurs est caractérisé par plusieurs attributs de description. Le paramètre Labels (Étiquettes) indique la combinaison de couleurs fixe associée à l’entité, Capacity (Capacité) fournit des détails sur le nombre d’entités que peut accueillir chaque élément du groupe et Delimiter (Délimiteur) désigne les caractères spéciaux utilisés pour séparer les étiquettes de couleur. Le premier groupe, désigné comme Niveau 1 avec le nom Tube de protection, inclut les étiquettes de couleur de chaque tube de protection : BL, OR et GR_BK. Chacun a une capacité de 2 rubans et utilise le délimiteur # pour séparer chaque étiquette. Le deuxième groupe, défini comme Niveau 2, indique les propriétés du ruban. Les rubans portent les étiquettes 1 et 2, avec une capacité respective de 3 et 6 fibres. Ce groupe utilise également le délimiteur # entre chaque étiquette. Enfin, le groupe le plus bas dans la combinaison de couleurs, défini comme Niveau 3, décrit les couleurs de la fibre. Les couleurs de la fibre portent les étiquettes BL, OR, GR, BL_BK, OR_YL et GR_BK, avec le délimiteur # qui sépare chaque étiquette. Comme les étiquettes de couleur sont fixes, il est clair que les trois premières étiquettes de la fibre (BL, OR, GR) correspondent au ruban étiqueté 1, tandis que les six autres étiquettes correspondent toutes au ruban étiqueté 2. Les fibres n’ayant aucune capacité à ce niveau, ce paramètre reste vide.

Remarque :

Les délimiteurs de groupes et d’étiquettes peuvent comporter de 1 à 2 caractères. Le signe dièse peut servir de délimiteur s’il est accompagné du préfixe $. Par exemple, $# est évalué comme # lorsque l’outil est exécuté et sa longueur est évaluée comme étant égale à 1.

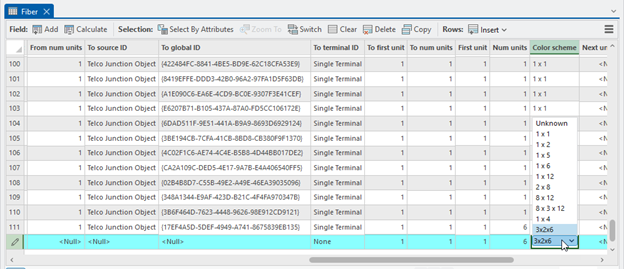

Une fois ajoutée au réseau de distribution, cette combinaison de couleurs peut s’appliquer via le champ attributaire Color Scheme aux entités linéaires et objets tronçon de votre réseau.

Procédez comme suit pour ajouter une combinaison de couleurs au réseau de distribution :

1. Dans l’onglet Analysis (Analyse), dans le groupe Geoprocessing (Géotraitement), cliquez sur Tools (Outils) pour ouvrir la fenêtre Geoprocessing (Géotraitement).
2. Dans la fenêtre Geoprocessing (Géotraitement), recherchez l’outil Add Color Scheme Name (Ajouter un nom de combinaison de couleurs) et sélectionnez-le.
3. Pour le paramètre Input Utility Network (Réseau de distribution en entrée), spécifiez un réseau de distribution.
4. Pour le paramètre Domain Network (Réseau de domaine), spécifiez un réseau de domaine de télécommunications.
5. Pour le paramètre Color Scheme Name (Nom de la combinaison de couleurs), spécifiez le nom qui sera attribué à la combinaison de couleurs.
6. Pour le paramètre Group Delimiter (Délimiteur de groupe), spécifiez le ou les caractères spéciaux qui seront utilisés pour séparer les étiquettes entre les groupes dans la combinaison de couleurs.
7. Dans la section Groups (Groupes) de l’outil, fournissez des valeurs pour les paramètres Name (Nom), Labels (Étiquettes), Capacity (Capacité) et Delimiter (Délimiteur) qui seront utilisés pour chaque groupe de la combinaison de couleurs. Pour Capacity (Capacité), spécifiez la capacité de chaque entité signalée par une étiquette.

   Pour le paramètre Level (Niveau), vous avez la possibilité de saisir 1. Ce paramètre s’auto-incrémentera à partir de 1 lors de la création d’un groupe s’il est laissé vide. Pour Labels (Étiquettes), spécifiez les étiquettes qui seront utilisées pour décrire les entités du groupe à l’aide d’une liste de valeurs séparées par une virgule. Pour Capacity (Capacité), spécifiez la capacité de chaque entité signalée par une étiquette. Pour Delimiter (Délimiteur), spécifiez le ou les caractères spéciaux qui seront utilisés pour séparer les étiquettes dans la combinaison de couleurs.

   Remarque :

   Le nombre d’étiquettes et le nombre de capacités dans un groupe doivent être cohérents. En outre, le nombre d’étiquettes dans un groupe doit s’aligner sur la capacité maximale spécifiée pour le groupe parent dans la hiérarchie.

8. Répétez l’étape 7 pour chaque groupe de la combinaison de couleurs.

   Remarque :

   Le paramètre Capacity (Capacité) doit être vide au niveau du groupe le plus bas.

9. Cliquez sur Run (Exécuter).

   La combinaison de couleurs est ajoutée au réseau de distribution et au domaine de valeurs précodées Network_<ID>_ColorScheme.

Vous pouvez ensuite appliquer la combinaison de couleurs aux entités linéaires et objets tronçon dans votre réseau à l’aide du champ attributaire Color scheme.
