Utiliser des identifiants d’unité

Les identifiants d’unité (ou ID d’unité) permettent d’identifier tous les objets (par exemple, les ports ou les fibres) d’un équipement qui peuvent être connectés. Un ID d’unité est unique pour chaque composant de l’équipement et est géré au sommet de la hiérarchie d’inclusion d’un équipement pour regrouper logiquement des ressources dans un objet jonction non spatial lorsque la catégorie de réseau Identifiable par unité est attribuée au type de ressource correspondant.

Bêta :

Le réseau de domaine de télécommunications est disponible en tant que fonctionnalité bêta depuis la page Early Adopter Community dans ArcGIS Pro 3.5 et ArcGIS Enterprise 11.5. Par conséquent, certains liens peuvent ne pas être actifs. Pour accéder à cette fonctionnalité et en savoir plus, inscrivez-vous sur la page Early Adopter Community pour le réseau de domaine de télécommunications.

Ces identifiants sont associés à des combinaisons de couleurs pour différencier les objets regroupés qui partagent un ensemble d’attributs (tels que des ports sur une carte ou des fibres dans un câble) afin de modéliser la connectivité pour chaque port ou brin de fibre.

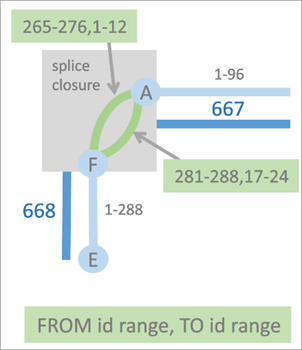

L’exemple ci-dessus illustre la façon dont les ID d’unité permettent de définir plusieurs chemins de connectivité entre des objets tronçon et jonction non spatiaux dans un circuit. Les deux associations de connectivité représentées sous forme de lignes vertes, permettent de modéliser la connectivité entre deux objets jonction A et F. L’association de connectivité supérieure connecte les ID d’unité 265 à 276 côté FROM de l’objet jonction F aux ID d’unité 1 à 12 côté TO de l’objet jonction A dans l’association. L’association de connectivité en dessous modélise la connectivité entre les ID d’unité 281 à 288 côté FROM de l’objet jonction F et les ID d’unité 17 à 24 côté TO de l’objet jonction A dans l’association. La connectivité est établie entre les plages d’ID d’unité sur les objets par le biais de la fenêtre Modify Associations (Modifier des associations) et présentée dans la fenêtre Trace (Traçage) pour vous permettre de spécifier la plage des ID d’unité à laquelle le point de départ, le point d’arrêt ou l’interruption doit s’appliquer lorsque vous exécutez un chemin ou un traçage connecté.

Il est possible d’attribuer deux catégories de réseau aux entités du réseau afin d’utiliser les identifiants d’unité : Conteneur d’unités et Identifiable par unité. Lorsqu’un réseau de domaine de télécommunications est créé, un champ attributaire NextUnitID est créé dans les classes d’entités Device (Dispositif), Edge Object (Objet tronçon) et Junction Object (Objet jonction) au sein du réseau de domaine de télécommunications. Les entités auxquelles la catégorie Conteneur d’unités est attribuée utilisent cet attribut pour contrôler l’attribution des identifiants d’unité aux objets auxquels la catégorie Identifiable par unité a été attribuée dans la hiérarchie d’inclusion correspondante. Lorsqu’un objet jonction dont le type de ressource correspond à la catégorie Identifiable par unité est créé en tant que contenu d’un conteneur d’unités, des ID d’unité sont attribués aux objets en fonction de la valeur de séquence NEXTUNITID sur le conteneur. Lorsque les ID d’unité sont mis à jour par l’intermédiaire de modifications ou de réservation des ID d’unité, la valeur attributaire Next unit ID sur le conteneur d’unités est également mise à jour.

Pour illustrer ce propos, imaginons un scénario dans lequel vous créez un équipement. Cet équipement dispose du type de ressource TelcoDevice auquel vous avez attribué la catégorie de réseau Conteneur d’unités. L’attribut Next unit ID est mis à jour selon une séquence commençant par 1. Vous allez ensuite créer un emplacement et une carte, suivi d’un émetteur-récepteur (TRX) équipé de 8 ports à l’aide d’un type de ressource objet de jonction (auquel vous avez préalablement attribué la catégorie de réseau Identifiable par unité) pour finaliser la hiérarchie d’inclusion. L’émetteur-récepteur se voit attribuer les ID de séquence du conteneur d’unités à compter de l’unité 1 et ce pour 8 unités, ce qui met à jour la valeur attributaire FirstUnit de l’objet en la portant à 1 et la valeur attributaire NumUnits à 8, après quoi la valeur attributaire Next unit ID sur l’équipement passe de façon incrémentielle à 9.

Plusieurs objets identifiables par unité peuvent participer à la hiérarchie d’inclusion d’une entité comportant différentes entités de conteneur d’unités. Lorsqu’il existe plusieurs conteneurs d’unités dans la hiérarchie d’inclusion d’un objet identifiable par unité, une traversée vers le haut de l’identifiant d’unité permet de localiser le premier conteneur d’unités dans la hiérarchie d’inclusion afin de gérer les ID d’unité pour l’objet.

En guise d’illustration le diagramme ci-dessus affiche toutes les entités qui constituent le contenu du dispositif de télécommunication 1 et prennent part à la hiérarchie d’inclusion correspondante. Si plusieurs objets identifiables par unité sont présents dans le contenu du Dispositif de télécommunication 1, ce dispositif de conteneur d’unités gère uniquement les identifiants d’unité pour JO9. Cela s’explique par le fait que la catégorie Conteneur d’unités a également été attribuée à du contenu du Dispositif 1. Un objet jonction en particulier (JO9) est remarquable du fait que les deux catégories Conteneur d’unités et Identifiable par unité lui sont attribuées, ses identifiants d’unité étant gérés par la valeur attributaire Next unit ID sur Dispositif 1 tandis qu’il gère également les identifiants d’unité pour JO10. Dans ce scénario, JO2, JO7 et JO9 gèrent respectivement les identifiants d’unité pour JO5, JO8 et JO10.

Gérer les identifiants d’unité avec la fenêtre Opérations ID d’unité

Les ID d’unité sont utilisés dans de nombreux processus qui englobent la création de hiérarchies d’équipement contenant des objets identifiables par unité, l’établissement de la connectivité entre des objets par le biais de la fenêtre Modify Associations (Modifier des associations) ou de l’activation de la topologie de réseau et lors de la spécification de la plage des identifiants d’unité à utiliser comme point de départ, point d’arrêt ou interruptions dans la fenêtre Trace (Traçage). Cette section donne un aperçu de la façon dont vous pouvez gérer les identifiants d’unité sur les entités de votre réseau de domaine de télécommunications dans la fenêtre Unit ID Operations (Opérations ID d’unité).

La fenêtre Unit ID Operations (Opérations ID d’unité) présente quatre opérations qu’il est possible d’exécuter sur des entités de conteneur d’unités et des entités identifiables par unité dans un réseau de domaine de télécommunications afin de gérer des identifiants d’unité :

• Requête
• Réserver des ID d’unité
• Réinitialiser les ID d’unité
• Redimensionner les ID d’unité

Les opérations Requête, Réserver des ID d’unité et Réinitialiser les ID d’unité sont prises en charge lorsqu’une entité de conteneur d’unités est sélectionnée tandis que l’opération Redimensionner les ID d’unité s’applique à un objet identifiable par unité sélectionné.

Conditions requises

Pour utiliser les identifiants d’unité dans la fenêtre Unit ID Operations (Opérations ID d’unité), les conditions suivantes doivent être remplies :

• La catégorie Conteneur d’unités ou Identifiable par unité doit être attribuée à Active Item (Élément actif) et cet élément doit référencer une entité d’un réseau de domaine de télécommunications.
• La topologie du réseau doit être activée.

Requête sur des identifiants d’unité dans un équipement

L’opération Requête renvoie les ID d’unité associés à l’entité de conteneur d’unités et donne des informations sur la présence éventuelle d’interruptions dans les unités d’inclusion. Au fil du temps, des interruptions peuvent apparaître dans l’espace des ID d’unité en raison du remplacement fréquent des cartes et des ports dans un équipement donné. Dans les scénarios dans lesquels il est obligatoire de respecter un ordre strict des ID d’unité attribués aux emplacements des ports, l’opération Requête peut s’avérer utile pour l’identification de telles interruptions afin de pouvoir les éliminer.

Pour utiliser l’opération Requête dans la fenêtre, procédez comme suit :

1. Un réseau de distribution figurant dans une carte active, cliquez sur l’onglet Utility Network (Réseau de distribution) sur le ruban.

   L’onglet Utility Network (Réseau de distribution) est activé.

2. Sous l’onglet, dans le groupe Telecom Circuits (Circuits de télécommunications), cliquez sur Manage Unit ID (Gérer les ID d’unité).

   La fenêtre Unit ID Operations (Opérations ID d’unité) apparaît, l’outil Add features (Ajouter des entités) étant actif.

3. Sur la carte, sélectionnez une entité dont le type de ressource correspond à la catégorie Conteneur d’unités.
   • Pour les entités spatiales de la classe de dispositif, utilisez l’outil Add features (Ajouter des entités) pour sélectionner l’entité sur la carte.
   • Pour les objets jonction ou tronçon non spatiaux, utilisez l’outil Add selected (Ajouter la sélection) pour renseigner Active Item (Élément actif) avec les lignes sélectionnées dans la table attributaire.

   Lorsque Active Item (Élément actif) est renseigné, les options Query (Requête), Reserve Unit IDs (Réserver des ID d’unité) et Reset Unit IDs (Réinitaliser les ID d’unité) sont disponibles dans le menu déroulant Operation (Opération).

4. Cliquez sur l’opération Query (Requête) dans le menu déroulant et cliquez sur Apply (Appliquer).

L’entité de conteneur d’unités est soumise à la requête et toutes les entités d’identifiant d’unité incluses sont renvoyées. La section Gaps Found (Interruptions trouvées) affiche les interruptions identifiées dans l’espace des identifiants d’unité tandis que la section Unit Identifiers Found (Identifiants d’unité trouvés) affiche les identifiants d’unité gérés par l’entité de conteneur d’unités. Il est possible de copier l’ID global des objets identifiables par unité renvoyés pour l’utiliser ailleurs.

Réserver des ID d’unité dans un équipement

L’opération Réserver des ID d’unité permet de créer une interruption délibérée dans les ID d’unité d’une entité de conteneur d’unités. Considérons un scénario dans lequel un autre éditeur et vous-même vous efforcez d’ajouter des cartes et des ports à un nouvel équipement. Si les ports que vous êtes sur le point d’ajouter doivent être placés aux positions 11 à 15, mais que la valeur de séquence Next unit ID actuelle est 6 sur l’entité de conteneur d’unités, l’opération Réserver des ID d’unité permet d’insérer une interruption commençant à Première unité 6, et ce pour les 5 unités qui suivent. À l’issue de cette opération, la valeur Next unit ID sur le conteneur correspond à 11. Lorsque vous créez les associations d’inclusion pour les 5 ports, ils recevront les attributions correctes de 11 à 15 correspondant à leurs valeurs attributaires First units. L’autre éditeur peut alors utiliser les interruptions existantes lors de son travail en créant l’association d’inclusion à partir de la première unité 6.

Pour utiliser l’opération Réserver des ID d’unité dans la fenêtre, procédez comme suit :

1. Un réseau de distribution figurant dans une carte active, cliquez sur l’onglet Utility Network (Réseau de distribution) sur le ruban.

   L’onglet Utility Network (Réseau de distribution) est activé.

2. Sous l’onglet, dans le groupe Telecom Circuits (Circuits de télécommunications), cliquez sur Manage Unit ID (Gérer les ID d’unité).

   La fenêtre Unit ID Operations (Opérations ID d’unité) apparaît, l’outil Add features (Ajouter des entités) étant actif.

3. Sur la carte, sélectionnez une entité dont le type de ressource correspond à la catégorie Conteneur d’unités.
   • Pour les entités spatiales de la classe de dispositif, utilisez l’outil Add features (Ajouter des entités) pour sélectionner l’entité sur la carte.
   • Pour les objets jonction ou tronçon non spatiaux, utilisez l’outil Add selected (Ajouter la sélection) pour renseigner Active Item (Élément actif) avec les lignes sélectionnées dans la table attributaire.

   Lorsque Active Item (Élément actif) est renseigné, les options Query (Requête), Reserve Unit IDs (Réserver des ID d’unité) et Reset Unit IDs (Réinitaliser les ID d’unité) sont disponibles dans le menu déroulant Operation (Opération).

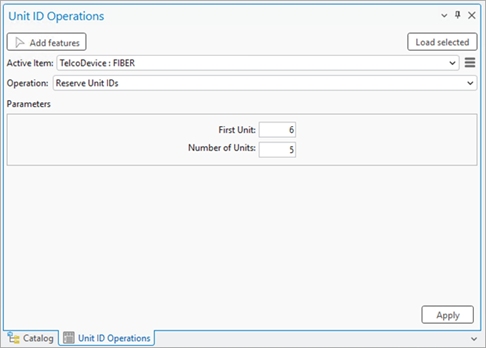

4. Cliquez sur l’opération Reserve Unit IDs (Réserver des ID d’unité) dans le menu déroulant.
5. Dans First Unit (Première unité), indiquez une valeur pour spécifier l’unité à laquelle l’interruption insérée doit débuter.
6. Dans Number of Units (Nombre d’unités), indiquez une valeur pour spécifier le nombre d’unités qu’il convient de réserver.
7. Cliquez sur Apply (Appliquer).

Une interruption est insérée dans l’espace des identifiants d’unité pour l’entité de conteneur d’unités ; la valeur attributaire Next unit ID du conteneur d’unités est mise à jour. Si l’interruption est insérée dans un espace d’identifiants existant, les identifiants existants sont étendus pour commencer par l’ID de l’unité suivante. Les valeurs Première unité d’origine ou Première unité de destination sur les objets tronçon connectés aux objets jonction mis à jour sont mises à jour pour maintenir la connectivité et référencer les nouvelles ID d’unité.

Réinitialiser les ID d’unité dans un équipement

L’opération Réinitialiser les ID d’unité permet de réinitialiser les ID d’unité qui ont été associés à une entité de conteneur d’unités sélectionnée. Cela permet de condenser l’espace des identifiants d’unité et de supprimer les interruptions ou encore de résoudre les éventuels problèmes liés à l’incohérence des données (enregistrements identifiables par unité non synchronisés avec le conteneur d’unités, par exemple).

Lorsque cette opération est exécutée, elle supprime les interruptions qui existent dans le contenu du conteneur d’unités et réinitialise la valeur attributaire Next unit ID au niveau du conteneur lui-même. Par exemple, considérons un scénario dans lequel l’opération Requête permet de découvrir des interruptions comme illustré dans le diagramme ci-dessous :

Vous pouvez utiliser l’opération Réinitialiser les ID d’unité pour supprimer l’interruption existante qui commence à Première unité 12 et prend fin à Première unité 13 en diminuant les valeurs Première unité de 2.

Une fois l’opération terminée, la valeur attributaire Next unit ID de Fiber TelcoDevice est mis à jour et passe ainsi de 15 à 13. Les valeurs Première unité d’origine ou de destination des objets tronçon connectés aux objets jonction mis à jour sont mises à jour pour maintenir la connectivité.

Pour utiliser l’opération Réinitialiser les ID d’unité dans la fenêtre, procédez comme suit :

1. Un réseau de distribution figurant dans une carte active, cliquez sur l’onglet Utility Network (Réseau de distribution) sur le ruban.

   L’onglet Utility Network (Réseau de distribution) est activé.

2. Sous l’onglet, dans le groupe Telecom Circuits (Circuits de télécommunications), cliquez sur Manage Unit ID (Gérer les ID d’unité).

   La fenêtre Unit ID Operations (Opérations ID d’unité) apparaît, l’outil Add features (Ajouter des entités) étant actif.

3. Sur la carte, sélectionnez une entité dont le type de ressource correspond à la catégorie Conteneur d’unités.
   • Pour les entités spatiales de la classe de dispositif, utilisez l’outil Add features (Ajouter des entités) pour sélectionner l’entité sur la carte.
   • Pour les objets jonction ou tronçon non spatiaux, utilisez l’outil Add selected (Ajouter la sélection) pour renseigner Active Item (Élément actif) avec les lignes sélectionnées dans la table attributaire.

   Lorsque Active Item (Élément actif) est renseigné, les options Query (Requête), Reserve Unit IDs (Réserver des ID d’unité) et Reset Unit IDs (Réinitaliser les ID d’unité) sont disponibles dans le menu déroulant Operation (Opération).

4. Cliquez sur l’opération Reset Unit IDs (Réinitialiser les ID d’unité) dans le menu déroulant.
5. Cliquez sur Apply (Appliquer).

L’espace des identifiants d’unité pour l’entité de conteneur d’unités sélectionnée est réinitialisé et les interruptions existantes sont supprimées. La valeur attributaire Next unit ID sur le conteneur d’unités est mise à jour et les valeurs Première unité d’origine ou de destination des objets tronçon connectés aux objets jonction mis à jour sont réinitialisées pour maintenir la connectivité.

Redimensionner le nombre d’unités associé à un identifiant d’unité

L’opération Redimensionner les ID d’unité est activée dès lors qu’un objet auquel a été attribué la catégorie de réseau Identifiable par unité est sélectionné. Cette opération permet de modifier le nombre d’unités associé à un identifiant d’unité, en augmentant ou en diminuant le nombre associé à l’objet et est un moyen d’ajuster les informations d’ID d’unité sur les objets après la création de ces derniers.

Pour utiliser l’opération Redimensionner les ID d’unité dans la fenêtre, procédez comme suit :

1. Un réseau de distribution figurant dans une carte active, cliquez sur l’onglet Utility Network (Réseau de distribution) sur le ruban.

   L’onglet Utility Network (Réseau de distribution) est activé.

2. Sous l’onglet, dans le groupe Telecom Circuits (Circuits de télécommunications), cliquez sur Manage Unit ID (Gérer les ID d’unité).

   La fenêtre Unit ID Operations (Opérations ID d’unité) apparaît, l’outil Add features (Ajouter des entités) étant actif.

3. Sur la carte, sélectionnez une entité dont le type de ressource correspond à la catégorie Conteneur d’unités.
   • Pour les entités spatiales de la classe de dispositif, utilisez l’outil Add features (Ajouter des entités) pour sélectionner l’entité sur la carte.
   • Pour les objets jonction ou tronçon non spatiaux, utilisez l’outil Add selected (Ajouter la sélection) pour renseigner Active Item (Élément actif) avec les lignes sélectionnées dans la table attributaire.

   Lorsque Active Item (Élément actif) est renseigné, l’option Resize Unit IDs (Redimensionner les ID d’unité) s’affiche dans le menu déroulant Operation (Opération).

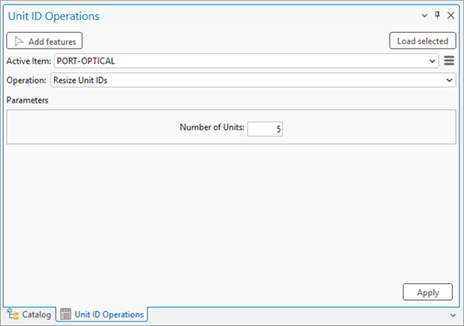

4. Cliquez sur l’opération Resize Unit IDs (Réinitialiser Redimensionner les ID d’unité) dans le menu déroulant.
5. Dans Number of Units (Nombre d’unités), indiquez la valeur visant à augmenter ou diminuer le nombre d’unités attribué à l’objet identifiable par unité sélectionné.
6. Cliquez sur Apply (Appliquer).

Le nombre d’unités associé à l’objet identifiable par unité augmente ou diminue et la valeur attributaire Num units de l’objet est mise à jour. La valeur attributaire Next unit ID sur l’entité de conteneur d’unités est mise à jour pour refléter la modification.
