編集中の品質保証の改善

ArcGIS Pro Standard ライセンスと Data Reviewer ライセンスで利用できます。

チュートリアルのサマリー

このチュートリアルでは、データ品質要件と、その要件を実装するワークフローを確認します。 これを行うには、編集ワークフロー中のデータ整合性を確保するために、ArcGIS Data Reviewer のチェックを使用して自動品質保証を実装します。

予定時間	20 分
ソフトウェア要件	ArcGIS Pro 2.7 以降
データ要件	このチュートリアルのデータは、[Data Reviewer for ArcGIS Pro Tutorial] ページから取得できます。 このパッケージには、ArcGIS Pro プロジェクト パッケージと地方自治体サンプル データのサブセットが含まれています。 データをダウンロードするには、次の手順を実行します。 「Data Reviewer for ArcGIS Pro Tutorial」ページに移動します。 [ダウンロード] をクリックします。 ファイルをコンピューター上の便利な場所 (C:\Data_Reviewer_for_ArcGIS_Pro_Tutorial など) に抽出します。

概要

Video length: 7:51. This video was created with ArcGIS Pro 3.1.

プロジェクトを開く

この演習では、ArcGIS Pro を使用してプロジェクト パッケージを開き、そのコンテンツを確認します。

1. ArcGIS Pro を起動して、必要に応じてサイン インします。

   注意:

   [Data Reviewer for ArcGIS Pro Tutorial] データをダウンロードしていない場合は、上記のデータ要件をご確認ください。

2. 開始ページにある最近使用したプロジェクトの横で、[別のプロジェクトを開く] をクリックします。

   注意:

   プロジェクトを開いている場合は、[クイック アクセス ツールバー] の [プロジェクトを開く] をクリックして、手順 4 に進みます。

3. [プロジェクトを開く] ページで、[コンピューター] をクリックします。
4. 抽出したチュートリアル データの場所 (<extracted file location>\DataReviewer_AttributeRules\Enhance_QA_during_editing) を参照します。
5. DataEditingQA.ppkx ファイルをクリックします。
6. [OK] をクリックします。

プロジェクトが開き、イリノイ州ネイパービルにズームした都市データを含む地形図ベースマップが表示されます。

制約属性ルールの作成

制約属性ルールは、編集ワークフロー中のフィーチャの整合性を確保し、指定されたデータ品質条件に基づいています。 制約ルールは、フィーチャのジオメトリ整合性、他のフィーチャとの空間リレーションシップ、および属性の完全性を評価するために使用されます。

この演習では、ジオデータベース内のフィーチャに対する一連の制約ルールを作成します。

注意:

このチュートリアルでは、Global ID がデータセットに追加され、編集情報の記録が有効化されていますが、独自のデータでルールを構成する場合は、ご自身でこれら 2 つの操作を行う必要があります。

次の表に、住所検索のワークフローをサポートするデータ品質要件のサブセットを示します。 これらを制約属性ルールとして実装して、住所に関連するすべての新しいフィーチャがこれらの要件に準拠していることを保証します。

ID	要件	チェック	属しているフィーチャクラス/テーブル
1	道路中心線は、交差部分で分割されなければなりません。	フィーチャ間	Road Centerline
2	道路中心線は、15 度以下の鋭角を持ってはいけません。	カットバック	Road Centerline
3	道路の長さは 20 フィートより長くする必要があります。	ポリラインの長さの評価	Road Centerline

フィーチャ間チェックの実装

道路中心線は、交差部分で分割されなければなりません。 この要件は、他の道路中心線フィーチャと交差する道路中心線フィーチャを検出するための「フィーチャ間」チェックを使用して実装します。

要件 ID 1 を実装するには、次の手順を実行します。

1. [コンテンツ] ウィンドウで、[Roads] グループのレイヤー (Local Streets など) を右クリックして [データ設計] > [属性ルール] の順にクリックします。

   道路中心線フィーチャクラスの属性ルール ビューが表示されます。

2. [属性ルール] タブの [ルールの追加] グループで、[レビューアー ルール] ドロップダウン ギャラリーをクリックして、ArcGIS Data Reviewer の自動チェックを表示します。

   注意:

   [レビューアー ルール] ギャラリーのコンテンツはスマート ギャラリーで、選択したデータ ソースによって異なります。

3. [すぐに使用できるルール] ギャラリーの [制約] セクションで、[フィーチャ間] をクリックして、新しいルールを追加します。

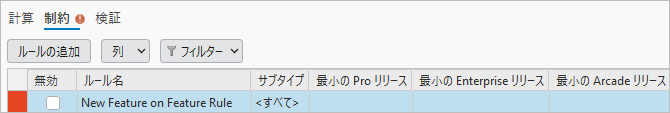

   新しいルールが、赤い行ヘッダー付きで属性ルール ビューに表示されます。この赤い行ヘッダーは、必須パラメーターがルール構成から欠落していることを示しています。



4. [新しいフィーチャ間ルール] ウィンドウの [チェック パラメーター] セクションで、検出するエラー状態を指定するパラメーターを構成します。
   1. [比較するフィーチャ] ドロップダウン矢印をクリックし、[RoadCenterline] フィーチャクラスを選択します。
   2. [空間リレーションシップ] ドロップダウン矢印をクリックし、[交差する] リレーションシップを選択します。



5. [実行] セクションで、[トリガー] パラメーターを構成します。

   このパラメーターは、編集ワークフロー中のフィーチャの評価タイミングを制御します。

   1. [挿入] チェックボックスをオンにして、フィーチャの作成時にそのフィーチャを検証します。
   2. [更新] チェックボックスをオンにして、既存のフィーチャの編集時にそのフィーチャを検証します。



6. [詳細] セクションで、修正ワークフローとルール管理を容易にするパラメーターを構成します。
   1. [名前] テキスト ボックスに、「道路中心線は交差してはいけません」と入力します。
   2. [説明] テキスト ボックスに、「道路中心線は道路交差点で分割される必要があります」と入力します。
   3. [タグ] テキスト ボックスに、「LGIM 2016」、「spatial accuracy (空間精度)」、「geometry (ジオメトリ)」と入力します。



カットバック チェックの実装

道路中心線フィーチャクラスに 15 度よりも小さい角度を含めることはできません。 この要件は、15 度未満の隣接セグメント間の角度を含む道路中心線フィーチャを検出するための [カットバック] チェックを使用して実装します。

次の手順を実行して、制約属性ルールの作成セクション内の表の要件 ID 2 を実装します。

1. [属性ルール] タブの [ルールの追加] グループで、[レビューアー ルール] ドロップダウン ギャラリーをクリックして、ArcGIS Data Reviewer の自動チェックを表示します。

   注意:

   [レビューアー ルール] ギャラリーのコンテンツはスマート ギャラリーで、選択したデータ ソースによって異なります。

2. [すぐに使用できるルール] ギャラリーの [制約] セクションで、[カットバック] をクリックして、新しいルールを追加します。



   新しいルールが、赤い行ヘッダー付きで属性ルール ビューに表示されます。この赤い行ヘッダーは、必須パラメーターがルール構成から欠落していることを示しています。

3. [新しいカットバック ルール] ウィンドウの [パラメーターのチェック] セクションで、[最小角度サイズ] パラメーターを 15 に設定します。

   これは、隣接ライン セグメント間で許容される最小角度です。

4. [実行] セクションで、[トリガー] パラメーターを構成します。

   このパラメーターは、編集ワークフロー中のフィーチャの評価タイミングを制御します。

   1. [挿入] チェックボックスをオンにして、フィーチャの作成時にそのフィーチャを検証します。
   2. [更新] チェックボックスをオンにして、既存のフィーチャの編集時にそのフィーチャを検証します。
5. [詳細] セクションで、修正ワークフローとルール管理を容易にするパラメーターを構成します。
   1. [名前] テキスト ボックスに、「鋭角が検出されました」と入力します。
   2. [説明] テキスト ボックスに、「中心線フィーチャに 15 度よりも小さい角度を含めるべきではありません」と入力します。
   3. [タグ] テキスト ボックスに「LGIM 2016、主題正確度、属性」と入力します。

ポリラインの長さの評価チェックの実装

道路の長さは 20 フィートより長くする必要があります。 この要件は、長さが 20 フィート以下の道路中心線フィーチャを検出する [ポリラインの長さの評価] チェックを使用して実装します。

次の手順を実行して、制約属性ルールの作成セクション内の表の要件 ID 3 を実装します。

1. [属性ルール] タブの [ルールの追加] グループで、[レビューアー ルール] ドロップダウン ギャラリーをクリックして、ArcGIS Data Reviewer の自動チェックを表示します。

   注意:

   [レビューアー ルール] ギャラリーのコンテンツはスマート ギャラリーで、選択したデータ ソースによって異なります。

2. [すぐに使用できるルール] ギャラリーの [制約] セクションで、[ポリラインの長さの評価] をクリックして、新しいルールを追加します。

   新しいルールが、赤い行ヘッダー付きで属性ルール ビューに表示されます。この赤い行ヘッダーは、必須パラメーターがルール構成から欠落していることを示しています。

3. [新しいポリラインの長さの評価ルール] ウィンドウの [パラメーターのチェック] セクションで、検出するエラー状態を指定するパラメーターを構成します。
   1. [長さ] ドロップダウン矢印をクリックし、[より小さい] オプションを選択して長さが 20 フィートより短い道路を検出します。
   2. テキスト ボックスに「20」と入力します。
   3. 計測単位を [US フィート] に変更します。

      この計測単位はデータの空間参照と一致しています。

4. [実行] セクションで、編集ワークフロー中のフィーチャの評価タイミングを制御するパラメーターを構成します。
   1. [挿入] チェックボックスをオンにして、フィーチャの作成時にそのフィーチャを検証します。
   2. [更新] チェックボックスをオンにして、既存のフィーチャの編集時にそのフィーチャを検証します。
5. [詳細] セクションで、修正ワークフローとルール管理を容易にするパラメーターを構成します。
   1. [名前] テキスト ボックスに「道路の長さは 20 フィートより長くする必要があります。」と入力します。
   2. [説明] テキスト ボックスに、「道路の長さは 20 フィート以下にする必要があります。」と入力します。
   3. [タグ] テキスト ボックスに「LGIM 2016、主題正確度、属性」と入力します。
6. [属性ルール] タブの [属性ルール] グループで、[保存] をクリックして、新しいルールを保存します。
7. 属性ルール ビューを閉じてルール設計を終了します。

この演習では、編集ワークフロー中の品質保証を改善するために、既存の ArcGIS Pro プロジェクトを開き、一連の制約属性ルールを実装しました。 これらのルールは、フィーチャ内の空間リレーションシップおよびフィーチャ整合性のエラーを特定するArcGIS Data Reviewer のチェックに基づいています。 属性ルールを使ったフィーチャの評価演習で、これらのルールを使用して、日常的な編集作業中にデータの品質が低下しないことを保証します。
