LAS オーバーラップの分類 (Classify LAS Overlap) (3D Analyst)

ArcGIS Pro 3.4 | | ヘルプのアーカイブ

サマリー

航空機 LIDAR 測量のオーバーラップ スキャンから LAS ポイントを分類します。

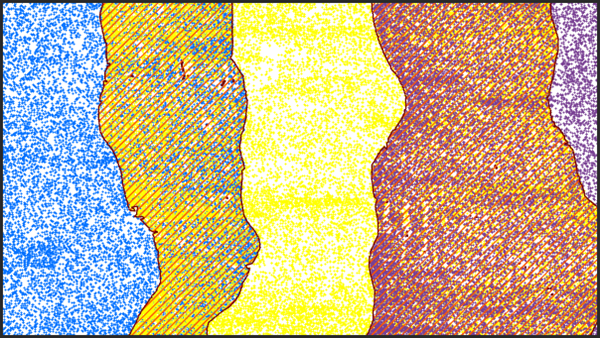

LAS オーバーラップの分類ツールの図

使用法

  • ポイントを規則的な分布にすることで下流ツールのパフォーマンスが向上することがよくあります。 分布が不規則なポイントから得られたデータでは、不要な誤差が生じる可能性があります。 航空機 LIDAR 測量でオーバーラップしているフライト ラインの LAS ポイントがある場合、LAS データのオーパーラップ エリア内は通常、ポイントの密度が高くなります。 フライト ラインごとにポイントのスキャン角度が大きく異なる場合もあります。 通常、スキャン角度が大きいポイントはスキャン角度が直下に近いポイントよりも誤差が大きくなります。 オーバーラップ ポイントを分類することで、LAS データをフィルターして、ポイント密度を一定にすることができます。 オーバーラップ指定により、ポイントをフィルターして、視覚化および下流の解析処理から除外することができます。

  • LAS ポイントのポイント ソース ID 属性は、ポイント収集元のフライト ラインを識別します。 この属性を使用して、オーバーラップ ポイントの存在が確立されます。 指定されたサンプリング距離で LAS データが評価されます。 評価対象のエリアでポイント ソース ID が異なるポイントが見つかった場合、スキャン角度を使用して、オーバーラップしていないポイントを表すポイント ソース ID が確立されます。 スキャン角度が 0 (直下) に最も近いポイントのポイント ソース ID はオーバーラップしていないポイントとして維持されます。 残りのポイント ソース ID に関連付けられているポイントはオーバーラップとしてマークされます。

    LAS ポイントの評価に使用されるサンプル サイズを LAS データの名目ポイント間隔の約 2 ~ 3 倍のサイズにする必要があります。 大きいサンプリング距離を使用するとポイントが間違って分類される可能性があり、小さいサンプリング サイズを使用すると、オーバーラップ ポイントを適切に識別するのに十分なポイントが捕捉されない可能性があります。

  • このツールは、複数のフライト ラインのポイント レコードを結合するタイル化された .las または .zlas ファイルで動作します。 各ファイルは個別に処理されます。つまり、各フライト ラインが個別のファイルに格納されている場合、オーバーラップ ポイントは検出されません。 そのようなファイルをマージするには [LAS タイルの作成 (Tile LAS)] ツールを使用します。

  • LAS バージョン 1.4 ファイル内のポイント レコード形式 6 ~ 8 のオーバーラップ ポイントにオーバーラップ分類フラグが割り当てられます。 これにより、各ポイントは元の分類値を維持することができます。 サポートされるその他すべての .las ファイル内のオーバーラップ ポイントには、クラス コード値 12 が割り当てられます。 オーバーラップ スキャン以外を表すためにクラス コード値 12 が入力 .las ファイルで使用されている場合は、このツールを実行する前に、[LAS クラス コードの変更 (Change LAS Class Codes)] ツールを使用して、それらのポイントに別の値を再割り当てすることができます。

パラメーター

ラベル説明データ タイプ
入力 LAS データセット

処理されるタイル化された LAS データセット。

LAS Dataset Layer
サンプリング距離

LAS データの評価に使用される正方形領域のいずれかのディメンションの距離。 距離単位として [不明] が指定された場合、単位は入力 .las ファイルの空間参照によって定義されます。

Linear Unit
処理範囲
(オプション)

評価されるデータの範囲。

  • [現在の表示範囲] マップ ビュー - 範囲は、アクティブなマップまたはシーンに基づきます。
  • [範囲の描画] 直角化して終了 - 範囲は、マップまたはシーンに描画された四角形に基づきます。
  • [レイヤーの範囲] レイヤー - 範囲は、アクティブなマップ レイヤーに基づきます。 使用可能なレイヤーを選択するか、[すべてのレイヤーのデータの範囲] オプションを使用します。 各マップ レイヤーには、次のオプションがあります。

    • [すべてのフィーチャ] すべて選択 - すべてのフィーチャの範囲。
    • [選択フィーチャ] 選択フィーチャからのエリア - 選択したフィーチャの範囲。
    • [表示フィーチャ] Extent Indicator - 表示フィーチャの範囲。

  • [参照] 参照 - 範囲はデータセットに基づきます。
  • [入力データの共通領域] 交差する - 範囲は、すべての入力データの共通範囲になります。
  • [入力データのすべての領域] ユニオン - 範囲は、すべての入力データの結合された範囲になります。
  • [クリップボード] 貼り付け - 範囲をクリップボードにコピーしたり、クリップボードから貼り付けたりできます。
    • [範囲をコピー] コピー - 範囲と座標系をクリップボードにコピーします。
    • [範囲を貼り付け] 貼り付け - 範囲と座標系をクリップボードから貼り付けます。 クリップボードに座標系が含まれていない場合、マップの座標系が範囲に使用されます。
  • [範囲をリセット] リセット - 範囲はデフォルト値にリセットされます。

座標を手動で入力する場合、アクティブなマップの座標系の座標を数値で指定する必要があります。 マップで、入力した座標と異なる表示単位が使用されることがあります。 南と西の座標にはマイナス値の記号を使用します。

Extent
範囲と重なる LAS ファイル全体を処理
(オプション)

.las ファイルの処理方法の決定に対象地域をどのように使用するかを指定します。 対象地域は、[処理範囲] パラメーター値、[処理境界] パラメーター値、またはこれら 2 つの組み合わせによって定義されます。

  • オフ - 対象地域と交差している LAS ポイントだけが処理されます。 これがデフォルトです。
  • オン - .las ファイルの一部が対象地域と交差している場合、対象地域の外側にあるポイントも含め、そのファイル内のすべてのポイントが処理されます。
Boolean
統計情報の計算
(オプション)

LAS データセットで参照されている .las ファイルの統計情報を計算するかどうかを指定します。 統計情報を計算することで、.las ファイルごとの空間インデックスが提供され、解析と表示のパフォーマンスが向上します。 また統計によって、分類コードやリターン情報などの LAS 属性の表示が .las ファイルに存在する値に制限されるので、フィルターとシンボルのエクスペリエンスも強化されます。

  • オン - 統計情報を計算します。 これがデフォルトです。
  • オフ - 統計情報を計算しません。
Boolean
ピラミッドの更新
(オプション)

クラス コードが変更された後に、LAS データセットのピラミッドを更新するかどうかを指定します。

  • オン - LAS データセットのピラミッドを更新します。 これがデフォルトです。
  • オフ - LAS データセットのピラミッドを更新しません。
Boolean

派生した出力

ラベル説明データ タイプ
出力 LAS データセット

変更対象の LAS データセット。

LAS Dataset Layer

ライセンス情報

  • Basic: 次のものが必要 3D Analyst
  • Standard: 次のものが必要 3D Analyst
  • Advanced: 次のものが必要 3D Analyst
