LAS → マルチポイント (LAS to Multipoint) (3D Analyst)

このトピックの内容

  1. サマリー
  2. 図
  3. 使用法
  4. パラメーター
  5. 環境
  6. ライセンス情報

サマリー

1 つ以上の LIDAR ファイルを使用してマルチポイント フィーチャを作成します。

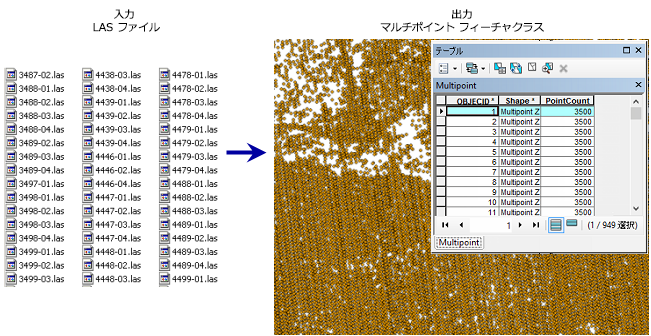

図

LAS → マルチポイント (LAS to Multipoint)

使用法

  • このツールは、バージョン 1.0 〜 1.4 の ZLAS ファイルおよび LAS ファイルをサポートしています。

  • ArcGIS では、ASPRS (American Society of Photogrammetry and Remote Sensing) によって定義された LAS 分類スキーマを使用します。

    LIDAR ポイントの分類の詳細

  • LAS 形式は、LIDAR ポイントごとの、事前に定義された多数の属性の格納をサポートしています。特定の LAS ファイルのコレクションで使用できる属性がわからない場合は、LAS データセットを使用して LAS ファイルのプロパティを確認することを検討してください。

  • 複数の LAS 属性を Oracle データベースに読み込む場合は、パラメーター attribute_binary のすべての DBTUNE キーワードが LONGRAW ではなく BLOB (Binary Large Object) を使用するように設定されている必要があります。LAS 属性は BLOB として読み込まれますが、Oracle では LONGRAW 表で複数の BLOB をサポートしていないためです。詳細については、Oracle データベース管理者に問い合わせてください。

パラメーター

ダイアログPython

ラベル説明データ タイプ
入力

マルチポイント フィーチャクラスにインポートされる LAS または ZLAS ファイル。フォルダーを指定した場合、そのフォルダーにあるすべての LAS ファイルがインポートされます。

File Explorer でフォルダーを選択して、パラメーターの入力ボックスにドラッグすることで、[ジオプロセシング] ウィンドウでフォルダーを入力として指定することもできます。

Folder; File
出力フィーチャクラス

生成されるフィーチャクラス。

Feature Class
平均ポイント間隔

入力ファイル (複数可) 内のポイント間の平均 2D 距離。この値は概算値で構いません。さまざまな密度で面積がサンプリングされている場合、小さいほうの間隔を指定します。この値は、出力座標系の投影単位で設定する必要があります。

Double
クラス コード
(オプション)

LAS データ ポイントのクエリ フィルターとして使用される分類コード。 有効な値の範囲は 0 ～ 255 です。 デフォルトではフィルターは適用されません。

Long
リターン値
(オプション)

マルチポイント フィーチャにインポートされる LAS ポイントのフィルタリングに使用されるリターン。

  • すべて—任意のリターン
  • ファースト リターン—1
  • 2 番目のリターン—2
  • 3 番目のリターン—3
  • 4 番目のリターン—4
  • 5 番目のリターン—5
  • 6 番目のリターン—6
  • 7 番目のリターン—7
  • 8 番目のリターン—8
  • ラスト リターン—ラスト リターン
String
入力属性名
(オプション)

出力の属性テーブル内の BLOB (Binary Large Object) フィールドに格納される値を持つ LAS ポイント プロパティ。生成されるフィーチャがテレイン データセットに属する場合は、格納された属性を使用してテレインをシンボル表示できます。[名前] 列は、指定した属性の格納に使用されるフィールドの名前を示します。以下の LAS プロパティがサポートされています。

  • INTENSITY—Intensity
  • RETURN_NUMBER—Return number
  • NUMBER_OF_RETURNS—Number of returns per pulse
  • SCAN_DIRECTION_FLAG—Scan direction flag
  • EDGE_OF_FLIGHTLINE—Edge of flightline
  • CLASSIFICATION—Classification
  • SCAN_ANGLE_RANK—Scan angle rank
  • FILE_MARKER—File marker
  • USER_BIT_FIELD—User data value
  • GPS_TIME—GPS time
  • COLOR_RED—Red band
  • COLOR_GREEN—Green band
  • COLOR_BLUE—Blue band
Value Table
座標系
(オプション)

入力 LAS ファイルの座標系。

Coordinate System
ファイル接尾辞
(オプション)

入力フォルダーからインポートするファイルの接尾辞。 フォルダーが入力として指定されている場合は、このパラメーターが必要です。

String
Z 係数
(オプション)

Z 値に乗算する係数。 これは通常、Z 距離単位から XY 距離単位に変換する場合に使用されます。 デフォルトは 1 です。この場合、標高値は変更されません。 入力サーフェスの空間参照に距離単位の指定された Z 測地基準系がある場合、このパラメーターは使用できません。

Double
サブフォルダーを含める
(オプション)

サブフォルダー ディレクトリにデータの格納された入力フォルダーが選択されたときに、サブフォルダーまでスキャンします。出力フィーチャクラスは、ディレクトリ構造で検出された各ファイルの行で生成されます。

  • オフ - 入力フォルダーにある LAS ファイルだけがマルチポイント フィーチャに変換されます。これがデフォルトです。
  • オン - 入力フォルダーのサブディレクトリにあるすべての LAS ファイルがマルチポイント フィーチャに変換されます。
Boolean

arcpy.ddd.LASToMultipoint(input, out_feature_class, average_point_spacing, {class_code}, {return}, {attribute}, {input_coordinate_system}, {file_suffix}, {z_factor}, {folder_recursion})
名前説明データ タイプ
input
[input,...]

マルチポイント フィーチャクラスにインポートされる LAS または ZLAS ファイル。フォルダーを指定した場合、そのフォルダーにあるすべての LAS ファイルがインポートされます。

File Explorer でフォルダーを選択して、パラメーターの入力ボックスにドラッグすることで、[ジオプロセシング] ウィンドウでフォルダーを入力として指定することもできます。

Folder; File
out_feature_class

生成されるフィーチャクラス。

Feature Class
average_point_spacing

入力ファイル (複数可) 内のポイント間の平均 2D 距離。この値は概算値で構いません。さまざまな密度で面積がサンプリングされている場合、小さいほうの間隔を指定します。この値は、出力座標系の投影単位で設定する必要があります。

Double
class_code
[class_code,...]
(オプション)

LAS データ ポイントのクエリ フィルターとして使用される分類コード。 有効な値の範囲は 0 ～ 255 です。 デフォルトではフィルターは適用されません。

Long
return
[return,...]
(オプション)

マルチポイント フィーチャにインポートされる LAS ポイントのフィルタリングに使用されるリターン。

  • ANY_RETURNS—任意のリターン
  • 1—1
  • 2—2
  • 3—3
  • 4—4
  • 5—5
  • 6—6
  • 7—7
  • 8—8
  • LAST_RETURNS—ラスト リターン
String
attribute
[[keyword, name],...]
(オプション)

出力の属性テーブル内の BLOB (Binary Large Object) フィールドに格納される値を持つ LAS ポイント プロパティ。生成されるフィーチャがテレイン データセットに属する場合は、格納された属性を使用してテレインをシンボル表示できます。[名前] 列は、指定した属性の格納に使用されるフィールドの名前を示します。以下の LAS プロパティがサポートされています。

  • INTENSITY—Intensity
  • RETURN_NUMBER—Return number
  • NUMBER_OF_RETURNS—Number of returns per pulse
  • SCAN_DIRECTION_FLAG—Scan direction flag
  • EDGE_OF_FLIGHTLINE—Edge of flightline
  • CLASSIFICATION—Classification
  • SCAN_ANGLE_RANK—Scan angle rank
  • FILE_MARKER—File marker
  • USER_BIT_FIELD—User data value
  • GPS_TIME—GPS time
  • COLOR_RED—Red band
  • COLOR_GREEN—Green band
  • COLOR_BLUE—Blue band
Value Table
input_coordinate_system
(オプション)

入力 LAS ファイルの座標系。

Coordinate System
file_suffix
(オプション)

入力フォルダーからインポートするファイルの接尾辞。 フォルダーが入力として指定されている場合は、このパラメーターが必要です。

String
z_factor
(オプション)

Z 値に乗算する係数。 これは通常、Z 距離単位から XY 距離単位に変換する場合に使用されます。 デフォルトは 1 です。この場合、標高値は変更されません。 入力サーフェスの空間参照に距離単位の指定された Z 測地基準系がある場合、このパラメーターは使用できません。

Double
folder_recursion
(オプション)

サブフォルダー ディレクトリにデータの格納された入力フォルダーが選択されたときに、サブフォルダーまでスキャンします。出力フィーチャクラスは、ディレクトリ構造で検出された各ファイルの行で生成されます。

  • NO_RECURSION—入力フォルダーにある LAS ファイルだけがマルチポイント フィーチャに変換されます。これがデフォルトです。
  • RECURSION—入力フォルダーのサブディレクトリにあるすべての LAS ファイルがマルチポイント フィーチャに変換されます。
Boolean

コードのサンプル

LASToMultipoint (LAS → マルチポイント) の例 1 (Python ウィンドウ)

次のサンプルは、Python ウィンドウでこのツールを使用する方法を示しています。

arcpy.env.workspace = "C:/data"
arcpy.ddd.LASToMultipoint("001.las", "Test.gdb/feature_dataset/sample_1", 1.5,
                        "2", "ANY_RETURNS", "INTENSITY", "Coordinate Systems"\
                        "/Projected Coordinate Systems/UTM/NAD 1983/NAD 1983 "\
                        "UTM Zone 17N.prj", "las", 1)
LASToMultipoint (LAS → マルチポイント) の例 2 (スタンドアロン スクリプト)

次のサンプルは、スタンドアロン Python スクリプトでこのツールを使用する方法を示しています。

'''****************************************************************************
Name: Define Data Boundary of LAS File
Description: This script demonstrates how to delineate data boundaries of
             LAS files with irregularly clustered points. It is intended for
             use as a script tool with one input LAS file.
****************************************************************************'''
# Import system modules
import arcpy

# Set local variables
inLas = arcpy.GetParameterAsText(0)  # input LAS file
ptSpacing = arcpy.GetParameterAsText(1)  # LAS point spacing
classCode = arcpy.GetParameterAsText(2)  # List of integers
returnValue = arcpy.GetParameterAsText(3)  # List of strings
outTin = arcpy.GetParameterAsText(4)  # TIN created to delineate data area
outBoundary = arcpy.GetParameterAsText(5)  # Polygon boundary file

try:
    # Execute LASToMultipoint
    lasMP = arcpy.CreateUniqueName('lasMultipoint', 'in_memory')
    arcpy.ddd.LASToMultipoint(inLas, LasMP, ptSpacing, class_code,
                             "ANY_RETURNS", "", sr, inFormat, zfactor)
    # Execute CreateTin
    arcpy.ddd.CreateTin(outTin, sr, "{0} Shape.Z masspoints"\
                       .format(lasMP), "Delaunay")
    # Execute CopyTin
    arcpy.ddd.CopyTin(outTin, "{0}_copy".format(outTin))
    # Execute DelineateTinDataArea
    maxEdge = ptSpacing * 4
    arcpy.ddd.DelineateTinDataArea(outTin, maxEdge, "PERIMETER_ONLY")
    # Execute TinDomain
    arcpy.ddd.TinDomain(outTin, outBoundary, "POLYGON")

except arcpy.ExecuteError:
    print(arcpy.GetMessages())
except Exception as err:
    print(err)

環境

現在のワークスペース, 出力座標系, 地理座標系変換, 範囲, XY 座標精度, XY 許容値, Z 座標精度, Z 許容値, 出力データのコンフィグレーション キーワード, 自動コミット, 出力データの XY ドメイン, 出力データの Z ドメイン

ライセンス情報

  • Basic: 次のものが必要 3D Analyst
  • Standard: 次のものが必要 3D Analyst
  • Advanced: 次のものが必要 3D Analyst
