TIN ノード (TIN Node) (3D Analyst)

サマリー

TIN データセットのノードをポイント フィーチャクラスにエクスポートします。

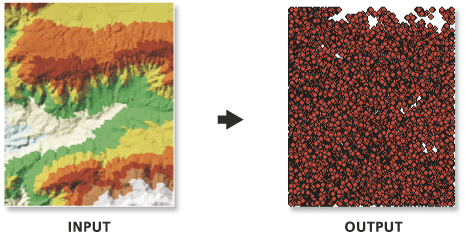

図

使用法

• [スポット フィールド] パラメーターの名前を設定すると、2D ポイント フィーチャクラスが作成されます。この名前を省略すると、3D ポイントが作成されます。

• TIN の三角形にタグ値が割り当てられている場合、[タグ値フィールド] パラメーターに名前を指定することで、ポイントにこれらの値の属性を持たせることができます。タグ値が明示的に割り当てられていないノードは、値 0 と見なされます。

パラメーター

ダイアログ

ラベル	説明	データ タイプ
入力 TIN	処理される TIN データセット。	TIN Layer
出力フィーチャクラス	生成されるフィーチャクラス。	Feature Class
スポット フィールド (オプション)	出力フィーチャクラスの標高属性フィールドの名前。名前を指定した場合、フィーチャクラスは 2D になります。名前を指定しない場合は、3D になります。デフォルトでは、名前は指定されていないため、3D ポイント フィーチャが作成されます。	String
タグ値フィールド (オプション)	出力フィーチャクラスのタグ属性を格納するフィールドの名前。デフォルトでは、タグ値フィールドは作成されません。	String

Python

arcpy.ddd.TinNode(in_tin, out_feature_class, {spot_field}, {tag_field})

名前	説明	データ タイプ
in_tin	処理される TIN データセット。	TIN Layer
out_feature_class	生成されるフィーチャクラス。	Feature Class
spot_field (オプション)	出力フィーチャクラスの標高属性フィールドの名前。名前を指定した場合、フィーチャクラスは 2D になります。名前を指定しない場合は、3D になります。デフォルトでは、名前は指定されていないため、3D ポイント フィーチャが作成されます。	String
tag_field (オプション)	出力フィーチャクラスのタグ属性を格納するフィールドの名前。デフォルトでは、タグ値フィールドは作成されません。	String

コードのサンプル

TinNode (TIN ノード) の例 1 (Python ウィンドウ)

次のサンプルは、Python ウィンドウでこのツールを使用する方法を示しています。

arcpy.env.workspace = 'C:/data'
arcpy.ddd.TinNode('tin', 'elevation_node.shp', spot_field='Elevation')

TinNode (TIN ノード) の例 2 (スタンドアロン スクリプト)

次のサンプルは、スタンドアロン Python スクリプトでこのツールを使用する方法を示しています。

"""****************************************************************************
Name: Create Terrain from TIN
Description: This script demonstrates how to create a terrain dataset using
             features extracted from a TIN. It is particularly useful in
             situations where the source data used in the TIN is not available,
             and the amount of data stored in the TIN proves to be too large
             for the TIN. The terrain's scalability will allow improved
             display performance and faster analysis. The script is designed
             to work as a script tool with 5 input arguments.
****************************************************************************"""
# Import system modules
import arcpy

# Set local variables
tin = arcpy.GetParameterAsText(0) # TIN used to create terrain
gdbLocation = arcpy.GetParameterAsText(1) # Folder that will store terran GDB
gdbName = arcpy.GetParameterAsText(2) # Name of terrain GDB
fdName = arcpy.GetParameterAsText(3) # Name of feature dataset
terrainName = arcpy.GetParameterAsText(4) # Name of terrain

try:
    # Create the file gdb that will store the feature dataset
    arcpy.management.CreateFileGDB(gdbLocation, gdbName)
    gdb = '{0}/{1}'.format(gdbLocation, gdbName)
    # Obtain spatial reference from TIN
    SR = arcpy.Describe(tin).spatialReference
    # Create the feature dataset that will store the terrain
    arcpy.management.CreateFeatureDataset(gdb, fdName, SR)
    fd = '{0}/{1}'.format(gdb, fdName)
    # Export TIN elements to feature classes for terrain
    arcpy.AddMessage("Exporting TIN footprint to define terrain boundary...")
    boundary = "{0}/boundary".format(fd)
    # Execute TinDomain
    arcpy.ddd.TinDomain(tin, tinDomain, 'POLYGON')
    arcpy.AddMessage("Exporting TIN breaklines...")
    breaklines = "{0}/breaklines".format(fd)
    # Execute TinLine
    arcpy.ddd.TinLine(tin, breaklines, "Code")
    arcpy.AddMessage("Exporting TIN nodes...")
    masspoints = "{0}/masspoints".format(fd)
    # Execute TinNode
    arcpy.ddd.TinNode(sourceTIN, TIN_nodes)
    arcpy.AddMessage("Creating terrain dataset...")
    terrain = "terrain_from_tin"
    # Execute CreateTerrain
    arcpy.ddd.CreateTerrain(fd, terrainName, 10, 50000, "",
                            "WINDOWSIZE", "ZMEAN", "NONE", 1)
    arcpy.AddMessage("Adding terrain pyramid levels...")
    terrain = "{0}/{1}".format(fd, terrainName)
    pyramids = ["20 5000", "25 10000", "35 25000", "50 50000"]
    # Execute AddTerrainPyramidLevel
    arcpy.ddd.AddTerrainPyramidLevel(terrain, "", pyramids)
    arcpy.AddMessage("Adding features to terrain...")
    inFeatures = "{0} Shape softclip 1 0 10 true false boundary_embed <None> "\
             "false; {1} Shape masspoints 1 0 50 true false points_embed "\
             "<None> false; {2} Shape softline 1 0 25 false false lines_embed "\
             "<None> false".format(boundary, masspoints, breaklines)
    # Execute AddFeatureClassToTerrain
    arcpy.ddd.AddFeatureClassToTerrain(terrain, inFeatures)
    arcpy.AddMessage("Building terrain...")
    # Execute BuildTerrain
    arcpy.ddd.BuildTerrain(terrain, "NO_UPDATE_EXTENT")
    arcpy.GetMessages()

except arcpy.ExecuteError:
    print(arcpy.GetMessages())
except Exception as err:
    print(err)

環境

現在のワークスペース, 地理座標系変換, 出力座標系, 範囲, XY 座標精度, XY 許容値, Z 座標精度, Z 許容値, 出力データの Z ドメイン, 出力データのコンフィグレーション キーワード, 自動コミット, 出力データの XY ドメイン

ライセンス情報

• Basic: 次のものが必要 3D Analyst
• Standard: 次のものが必要 3D Analyst
• Advanced: 次のものが必要 3D Analyst
